Cabo de Conexão IFM M12 5m - Indústria Alimentícia

Pré-visualizar: EVT072 IFM - Cabo de Conexão ifm M12 Indústria Alimentícia 5m PVC IP69K

EVT072 IFM - Cabo de Conexão ifm M12 Indústria Alimentícia 5m PVC IP69K

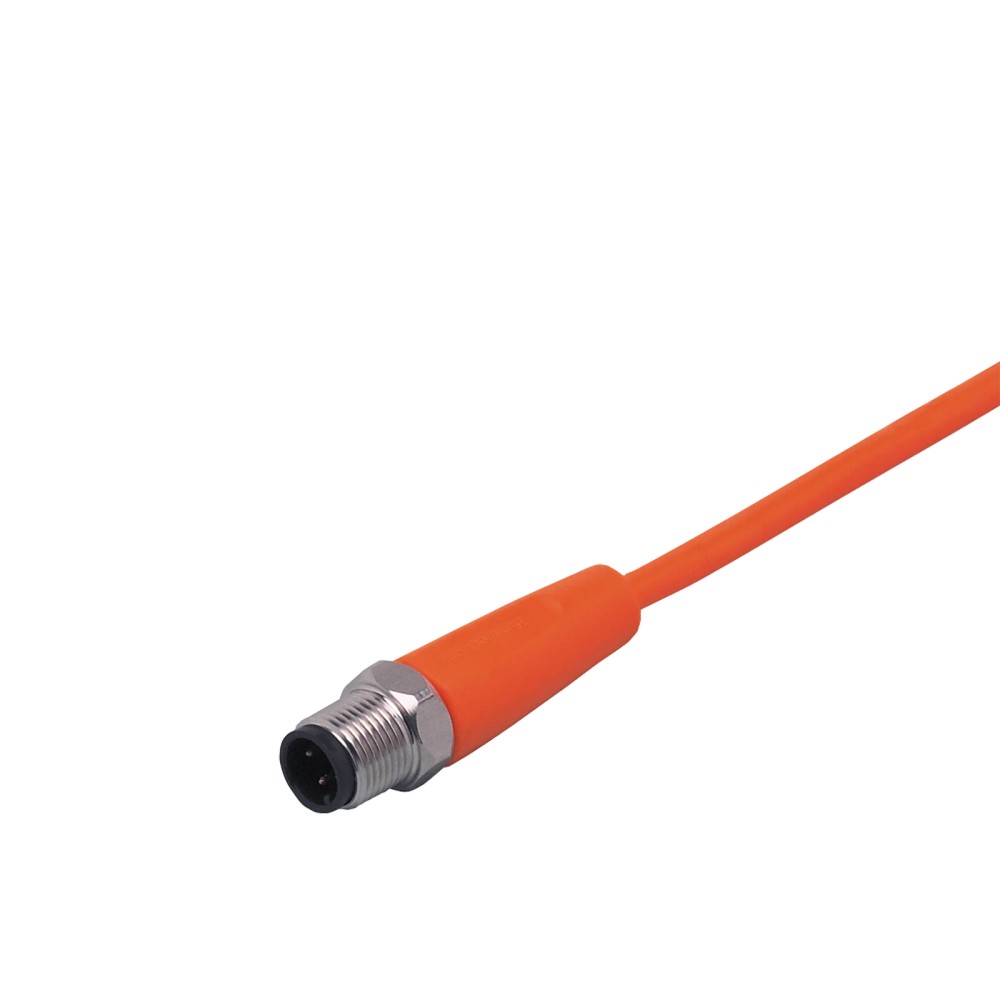

Imagem meramente ilustrativa

R$ 258,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT072
EAN: 4021179231688
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVT072 IFM - Cabo de Conexão ifm M12 Indústria Alimentícia 5m PVC IP69K"

Destaques do Produto

Comprimento

5 m

Conector

M12 reto, codificação A, 4 contatos

Tensão de operação

< 250 V AC / < 300 V DC

Capacidade de carga total

4 A

Proteção

IP65, IP67, IP68, IP69K

Revestimento

PVC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão ifm EVT072 M12 reto, 5 m, PVC, IP69K

O ifm EVT072 é um cabo de conexão de 5 m com conector M12 reto, destinado à conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos. Possui revestimento em PVC, conector sem silicone e contatos dourados. Sua proteção especificada abrange IP65, IP67, IP68 e IP69K, e a tensão de operação é inferior a 250 V AC e 300 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVT072
Tipo de conexão	1 x M12 reto, codificação A, 4 contatos
Comprimento do cabo	5 m
Material do cabo e corpo do conector	PVC
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68, IP69K
Temperatura ambiente	-25...100 °C
Diâmetro do cabo	4,9 mm
Peso	192 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões M12 de codificação A com interface complementar compatível, em aplicações que atendam à tensão, corrente e condições ambientais especificadas.
Áreas úmidas e higiênicas na indústria de alimentos, conforme aplicação indicada para o produto.
Instalações que necessitem de cabo de 5 m, com condutores 4 x 0,34 mm² e conector reto de 4 contatos.

⚠ Considere outro se precisa de:

Aplicações que excedam a tensão de operação ou a capacidade de carga total especificadas.
Aplicações que exijam cabo de comprimento diferente de 5 m sem verificar a adequação da instalação.
Não é possível confirmar compatibilidade com um dispositivo específico sem conferir a pinagem e os requisitos elétricos do dispositivo correspondente.

APLICAÇÕES E USO

Aplicação declarada: conexão em áreas úmidas e higiênicas da indústria de alimentos, respeitando os graus de proteção, a temperatura e os limites elétricos informados.
Aplicação móvel: a ficha informa temperatura ambiente de 5...100 °C e velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m com aceleração máxima de 5 m/s². Verifique essas condições antes de usar o cabo em movimento.
A ficha não identifica equipamentos específicos nem fornece protocolo de comunicação; confirme a codificação, a pinagem e os requisitos elétricos do dispositivo conectado.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão ifm EVT072 M12 reto, 5 m, PVC, IP69K, verifique estes pontos:

Escolha o EVT072 quando

A instalação exigir 5 m de cabo, conector M12 reto de codificação A com 4 contatos e operação dentro dos limites elétricos e ambientais informados.

Verifique outra configuração quando

A conexão exigir outro comprimento, geometria ou codificação. Confirme também a pinagem e os requisitos do equipamento antes da montagem; a ficha não identifica dispositivos específicos compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	EVT072	Código do produto indicado no anúncio e na ficha.
Tipo de produto	Cabo de conexão com conector	Identifica a função do componente.
Marca	ifm	Fabricante indicado no anúncio.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites informados para operação.
Capacidade de carga total	4 A	Capacidade de carga total especificada.
Classe de proteção	II	Classe indicada na ficha.

Conexões e cabeamento
Comprimento do cabo	5 m	Comprimento especificado.
Conexão elétrica do cabo	PVC, laranja, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e composição informadas para o cabo.

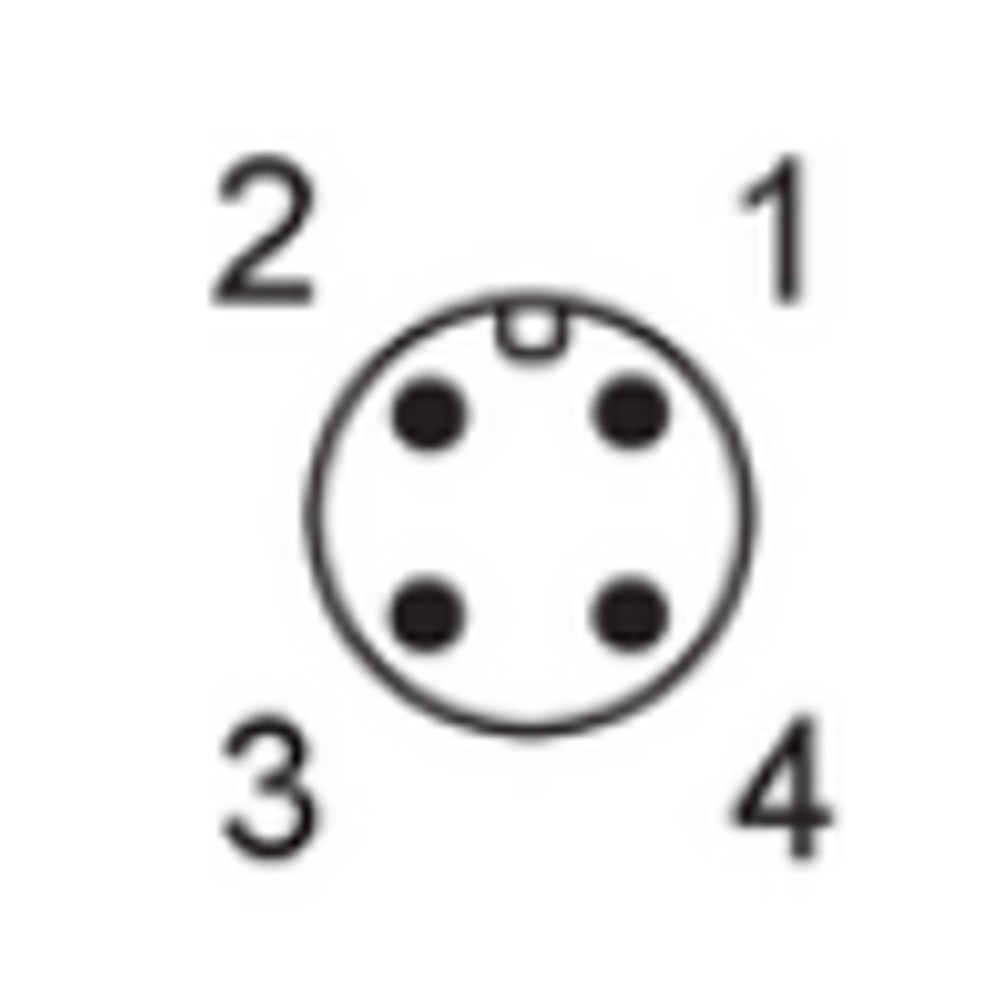

Conexão elétrica do conector	1 x M12, reto; codificação A; 4 contatos dourados	Configuração do conector.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada na ficha; consultar a pinagem do dispositivo para determinar a função de cada condutor.
Torque máximo de aperto	0,6...1,5 Nm	Faixa especificada para o bloqueio do conector.
Esforço de torção	± 180 °/m	Valor informado para o cabo.

Materiais e construção
Material do cabo e corpo do conector	PVC	Material indicado para o revestimento e o corpo do conector.
Material da porca de bloqueio	1.4404, aço inoxidável / 316L	Material informado para o bloqueio.
Contatos	Dourados	Acabamento dos 4 contatos do conector.
Sem silicone	Sim	Característica especial declarada na ficha.
Características especiais	Sem silicone; contatos banhados a ouro; tolerâncias para dobras e deslocamentos	Atributos explicitamente listados pelo fabricante.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Graus de proteção declarados para o produto; a adequação depende da instalação e das condições de uso.
Temperatura ambiente	-25...100 °C	Faixa ambiente informada.
Temperatura ambiente em aplicação móvel	5...100 °C	Faixa indicada para condição móvel.
Aviso de temperatura cULus	...50 °C	Limite indicado no aviso referente a cULus.
Temperatura de armazenamento	-25...55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa especificada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência informada para armazenamento.

Movimento e flexão
Ciclos de curvatura	> 1 Mio.	Quantidade de ciclos de curvatura indicada na ficha.
Raio de flexão em aplicação flexível	mín. 10 x diâmetro do cabo	Raio mínimo especificado para aplicação flexível.
Velocidade de movimento	máx. 3,3 m/s	Valor aplicável a deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Dados mecânicos
Dimensões	15,5 x 15,5 x 49 mm	Dimensões informadas na ficha.
Peso	192 g	Peso indicado no dataset do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. A compatibilidade depende da conexão elétrica e da pinagem do equipamento ao qual o cabo será ligado.

Conexões

Elétrica Cabo com 4 condutores, 4 x 0,34 mm², e conector M12 reto de codificação A, com 4 contatos dourados. Tensão de operação: < 250 V AC / < 300 V DC; capacidade de carga total: 4 A. Confirmar a atribuição dos contatos no equipamento correspondente.

Processo Conector M12 reto, codificação A. A ficha não especifica uma conexão de processo; trata-se de conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 complementar de codificação A e requisitos elétricos dentro dos limites especificados	✓	A configuração mecânica do conector e os limites elétricos devem ser conferidos com a interface e a pinagem do equipamento.
Equipamento que requer conector de codificação diferente ou geometria diferente	✗	O produto possui conector M12 reto de codificação A; não corresponde a outra codificação ou geometria.
Circuito com tensão acima de < 250 V AC ou < 300 V DC, ou carga total superior a 4 A	✗	Essas condições excedem os limites elétricos informados para o cabo.
Aplicação em área úmida ou higiênica na indústria de alimentos, respeitados os limites e a montagem apropriada	✓	Essa aplicação é indicada na ficha do produto; os graus de proteção especificados são IP65, IP67, IP68 e IP69K.

INSTALAÇÃO

Como instalar o Cabo de Conexão ifm EVT072 M12 reto, 5 m, PVC, IP69K

Confirme que o receptáculo do equipamento é M12 complementar, reto e de codificação A, com 4 contatos.
Verifique a pinagem do equipamento e a função dos condutores antes de conectar; as cores identificadas são BK, BN, BU e WH.
Desenergize o circuito antes de executar a conexão.
Posicione o conector alinhado ao receptáculo e acople sem forçar a rosca ou os contatos.
Aperte o bloqueio dentro da faixa especificada de 0,6...1,5 Nm.
Organize e fixe o cabo respeitando o raio mínimo de flexão especificado para aplicação flexível e os limites ambientais da instalação.

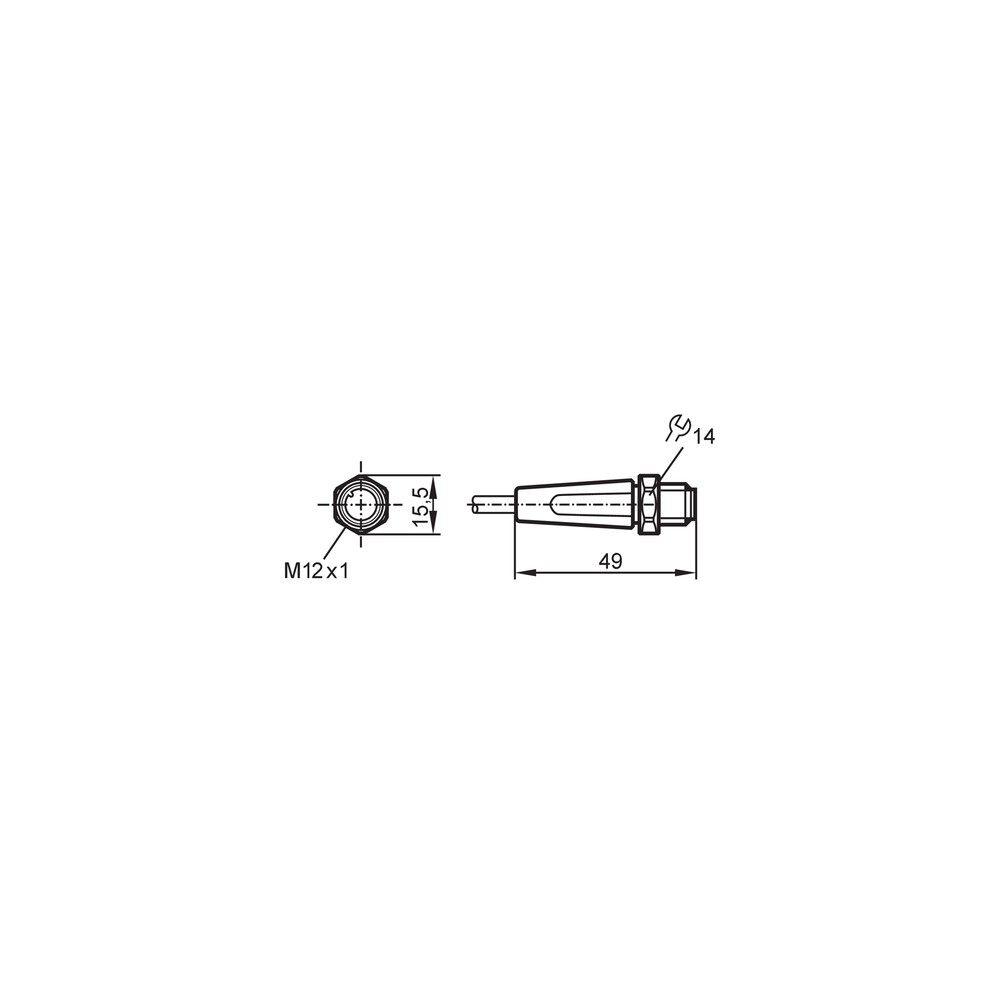

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não opera.	Pinagem incompatível ou condutores ligados a funções diferentes das esperadas pelo equipamento.	Compare a pinagem do equipamento com o esquema elétrico do fabricante; não deduza a função apenas pela cor do fio.
A conexão apresenta falha intermitente durante o movimento.	Raio de flexão ou condições de movimento fora dos limites especificados, ou conexão elétrica mal acoplada.	Inspecione o percurso e o estado do cabo, confira o raio mínimo de flexão e verifique o acoplamento do conector.
Há aquecimento ou interrupção no circuito.	Tensão ou carga acima dos limites indicados, ou contato elétrico inadequado.	Meça tensão e corrente do circuito e confira se permanecem dentro dos limites da ficha; inspecione o acoplamento e os contatos.
Há entrada de umidade na conexão ou falha após limpeza.	Conector mal acoplado ou montagem em condição que não preserva a proteção especificada.	Verifique o assentamento e o aperto do conector, além das condições da instalação; os graus IP informados não dispensam montagem adequada.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVT072 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo ifm EVT072 e para que serve?

É um cabo de conexão com conector M12 reto, indicado para conexões elétricas em áreas úmidas e higiênicas da indústria de alimentos. A ficha não indica um dispositivo ou protocolo específico.

Qual é a conexão e quais condutores vêm no cabo?

O cabo tem conector M12 reto, codificação A e 4 contatos, além de 4 condutores de 0,34 mm². A ficha identifica as cores como BK, BN, BU e WH; confirme as funções pela pinagem do equipamento.

Para quais aplicações este cabo não serve?

Não é adequado a uma instalação que exceda os limites especificados de tensão ou carga: < 250 V AC, < 300 V DC e 4 A de capacidade de carga total. Também não corresponde a uma interface que exija outra codificação de conector.

Posso usar o EVT072 com um conector M12 de outra codificação?

A ficha especifica codificação A; não confirma compatibilidade mecânica com outras codificações. Confira a codificação do receptáculo antes da compra e não force o acoplamento.

O equipamento não funciona depois de conectar o cabo. O que devo verificar?

Uma causa possível é a pinagem incompatível. Compare a atribuição dos contatos com a documentação do equipamento e confirme a continuidade dos condutores antes de substituir o cabo.

O sinal falha quando o cabo se movimenta; devo trocar o produto?

A falha pode estar relacionada ao percurso, à flexão ou ao acoplamento. Inspecione o cabo e confira se a instalação respeita o raio mínimo de flexão e as condições de movimento especificadas.

É melhor comprar este cabo ou outro comprimento?

O EVT072 tem comprimento de 5 m. Se a instalação exigir outro comprimento, selecione uma configuração correspondente e valide também conector, codificação e requisitos elétricos.

Este cabo é um kit com acessórios?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. Não há indicação de que seja fornecido como kit.

Como devo conectar e apertar o conector?

Alinhe o conector M12 ao receptáculo compatível e aperte o bloqueio dentro da faixa de 0,6...1,5 Nm. Confirme previamente a pinagem e faça a conexão com o circuito desenergizado.

Posso instalar o cabo em uma aplicação móvel?

A ficha informa uma faixa de temperatura ambiente de 5...100 °C para aplicação móvel e velocidade máxima de 3,3 m/s sob condições indicadas: deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². Verifique se a instalação atende a esses limites.

GLOSSÁRIO TÉCNICO

M12

Tipo de conexão elétrica circular especificada para o conector deste cabo.

Codificação A

Chaveamento indicado para o conector M12; deve corresponder ao receptáculo do equipamento.

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de agentes; a ficha lista IP65, IP67, IP68 e IP69K.

Raio de flexão

Raio mínimo de curvatura indicado para aplicação flexível; neste cabo, é de no mínimo 10 vezes o diâmetro do cabo.

Contatos dourados

Acabamento especificado para os contatos elétricos do conector.
