Cabo de Conexão M12 IFM EVT071

Pré-visualizar: EVT071 IFM - Cabo de Conexão M12 Indústria Alimentícia 2m PVC IP69K

EVT071 IFM - Cabo de Conexão M12 Indústria Alimentícia 2m PVC IP69K

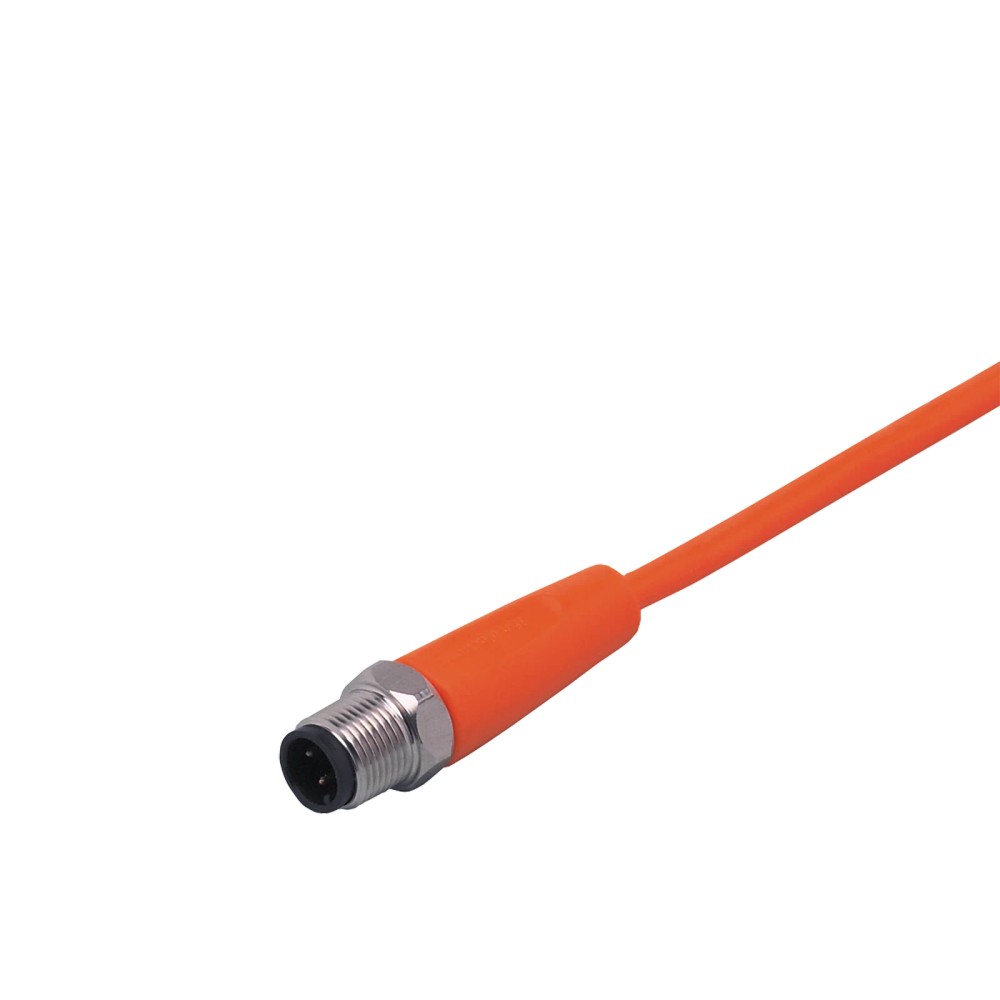

Imagem meramente ilustrativa

R$ 227,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT071
EAN: 4021179231671
NCM do produto: 85444200

Destaques do Produto Comprimento 2 m...mais

Fechar menu

Saiba mais sobre: "EVT071 IFM - Cabo de Conexão M12 Indústria Alimentícia 2m PVC IP69K"

Destaques do Produto

Comprimento

2 m

Conector

M12 reto, codificação A, 4 contatos

Tensão de operação

< 250 V AC / < 300 V DC

Capacidade de carga total

4 A

Proteção

IP65, IP67, IP68 e IP69K

Revestimento

PVC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT071 IFM – Cabo de conexão M12 para indústria alimentícia, 2 m, PVC, IP69K

O EVT071 é um cabo de conexão com conector M12 reto, destinado a conectar componentes em áreas úmidas e higiênicas da indústria de alimentos. Tem 2 m de comprimento, revestimento de PVC e proteção especificada como IP65, IP67, IP68 e IP69K. Os contatos são banhados a ouro, e o produto é indicado para tensão de operação inferior a 250 V AC ou 300 V DC, conforme a ficha técnica.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVT071
Tipo de conexão	M12 reto, codificação A, 4 contatos
Comprimento do cabo	2 m
Material do cabo e do corpo do conector	PVC
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Temperatura ambiente	-25…100 °C; cULus: até 50 °C
Material da porca de bloqueio	Aço inoxidável 1.4404 (316L)
Diâmetro externo do cabo	4,9 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em áreas úmidas e higiênicas da indústria de alimentos, conforme a aplicação indicada na ficha do produto.
Instalações que requeiram cabo de 2 m com conector M12 reto, codificação A e 4 contatos.
Aplicações dentro dos limites elétricos, ambientais e mecânicos informados na ficha técnica.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir tensão igual ou superior a 250 V AC ou 300 V DC, ou capacidade de carga total superior a 4 A.
Não selecionar quando o equipamento exigir conector diferente de M12 reto, codificação A, ou uma quantidade de contatos diferente de 4.
Não usar como substituto de um cabo com comprimento, material ou especificações não confirmados para a aplicação.

APLICAÇÕES E USO

Aplicação declarada: conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos; a ficha não especifica equipamento final ou protocolo.
Pode ser considerado em instalação fixa com cabo de 2 m quando conector, pinagem e requisitos elétricos forem compatíveis; esta é uma possibilidade de aplicação, não uma compatibilidade universal.
Em aplicação móvel, respeitar a faixa de temperatura ambiente indicada para movimento, o raio mínimo de flexão e os limites de velocidade e aceleração declarados.
A proteção IP indicada não substitui a verificação da montagem, do acoplamento do conector e das condições reais de exposição.

COMO ESCOLHER

Antes de comprar o EVT071 IFM – Cabo de conexão M12 para indústria alimentícia, 2 m, PVC, IP69K, verifique estes pontos:

Escolha o EVT071

Quando o equipamento tiver conexão compatível com M12 reto, codificação A e 4 contatos, o comprimento requerido for 2 m e a aplicação permanecer dentro dos limites elétricos e ambientais declarados.

Procure outra configuração

Quando forem necessários outro comprimento, outra codificação ou geometria de conector, outra quantidade de contatos, ou valores acima dos limites de tensão e corrente. Confirme a pinagem e os requisitos do equipamento conectado antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de conexão com conector	Classificação informada para o EVT071.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada na ficha do produto.
Marca	ifm	Fabricante indicado no anúncio.
SKU / Part number	EVT071	Código do produto.
GTIN	4021179231671	Identificador comercial informado no anúncio.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites declarados na ficha; não exceder esses valores.
Capacidade de carga total	4 A	Capacidade declarada; verificar os requisitos do circuito conectado.
Classe de proteção	II	Classificação informada na ficha.
Seção e composição dos condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção do cabo conforme os dados técnicos fornecidos.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de condutores conforme ficha; confirmar a atribuição elétrica no diagrama do fabricante.

Conexões e construção
Conector	1 x M12, reto, codificação A, 4 contatos	Configuração física declarada; verificar correspondência mecânica e pinagem do dispositivo.
Contatos	Dourados / banhados a ouro	Acabamento indicado na ficha.
Corpo do conector	PVC, laranja	Material e cor declarados.
Bloqueio / porca	Aço inoxidável 1.4404 (316L)	Material indicado para o bloqueio do conector.
Torque máximo de aperto	0,6…1,5 Nm	Faixa declarada para o aperto do conector.
Comprimento	2 m	Comprimento nominal do cabo.
Material do cabo	PVC, laranja	Revestimento e cor declarados.
Diâmetro externo do cabo	4,9 mm	Dimensão informada na ficha.

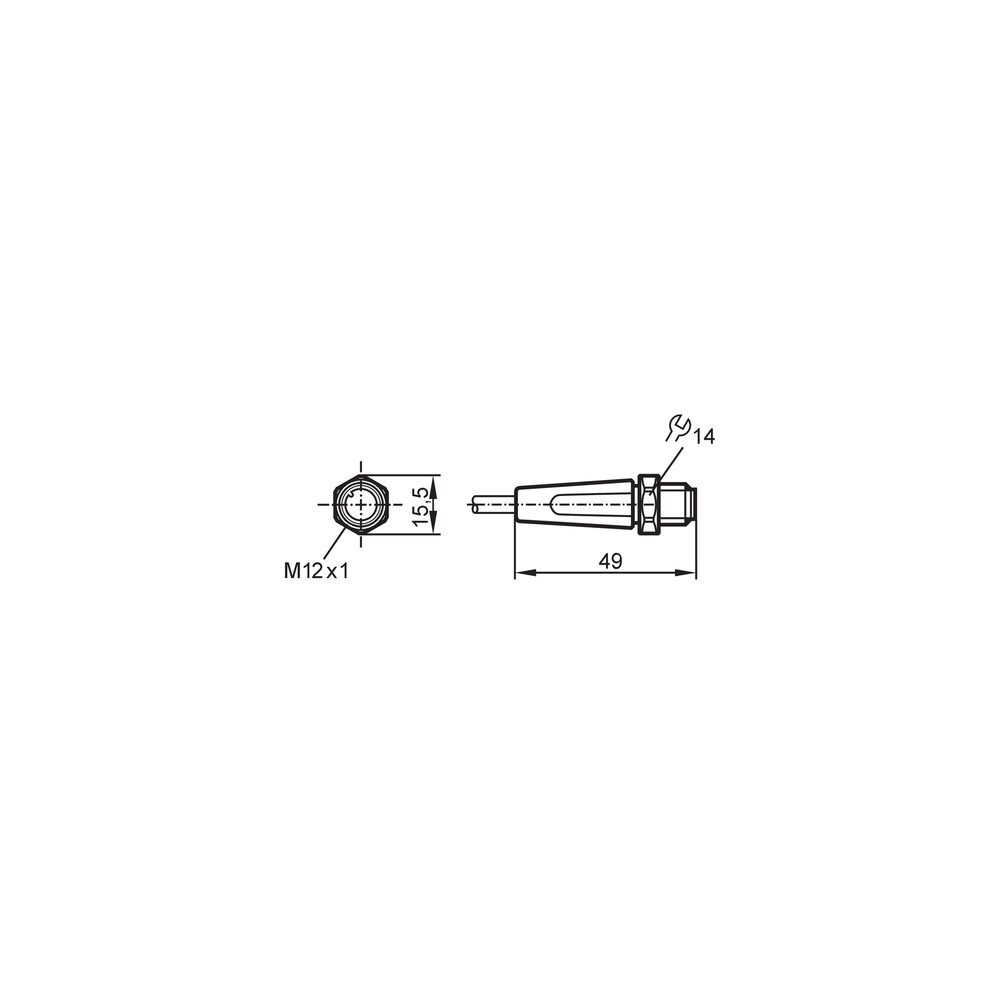

Dimensões do conector	15,5 x 15,5 x 49 mm	Dimensões indicadas nos dados do produto.
Peso	112,5 g	Massa informada para o produto.
Sem silicone	Sim	Característica declarada na ficha.
Acessórios incluídos	Não especificados	A ficha não informa acessórios fornecidos além do cabo de conexão.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados; a proteção efetiva depende da conexão montada corretamente e das condições aplicáveis.
Temperatura ambiente	-25…100 °C (cULus: até 50 °C)	Faixa declarada; observar o limite específico indicado para cULus.
Temperatura ambiente em aplicação móvel	5…100 °C (cULus: até 50 °C)	Faixa específica declarada para condição móvel.
Temperatura de armazenamento	-25…55 °C	Limites informados para armazenamento.
Umidade de armazenamento	10…100 %	Faixa de umidade de armazenamento declarada.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência informada na ficha para armazenamento.

Dados mecânicos e movimento
Ciclos de curvatura	> 1 milhão	Valor declarado para ciclos de curvatura.
Raio de flexão em aplicação flexível	Mínimo de 10 x diâmetro do cabo	Manter o raio mínimo informado; para Ø 4,9 mm, corresponde a pelo menos 49 mm.
Esforço de torção	± 180 °/m	Limite declarado para esforço de torção.
Tolerâncias para dobras e deslocamentos	Sim	Característica indicada na ficha; observar as condições de aplicação declaradas.
Velocidade de movimento	Máx. 3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

COMPATIBILIDADE

Comunicação

• A ficha informa conector M12 reto, codificação A, com 4 contatos; não declara protocolo de comunicação específico.

Conexões

Elétrica Cabo de 2 m em PVC, laranja, Ø 4,9 mm, com 4 x 0,34 mm²; conector M12 reto, codificação A, 4 contatos dourados. Tensão de operação: < 250 V AC / < 300 V DC; capacidade de carga total: 4 A. A compatibilidade elétrica depende também da pinagem e dos requisitos do dispositivo conectado, que devem ser conferidos na documentação correspondente.

Processo Não aplicável: trata-se de um cabo de conexão elétrica, sem conexão de processo indicada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com entrada ou conexão M12 reta, codificação A, 4 contatos, e requisitos elétricos dentro dos limites declarados	✓	A configuração física e os limites elétricos correspondem aos dados informados; confirme a pinagem do equipamento.
Instalação que requer cabo de conexão de 2 m em área úmida ou higiênica da indústria de alimentos	✓	A aplicação e o comprimento constam na ficha do produto; a proteção declarada inclui IP65, IP67, IP68 e IP69K.
Circuito que exige tensão igual ou superior a 250 V AC, igual ou superior a 300 V DC ou carga total acima de 4 A	✗	Esses requisitos atingem ou excedem os limites declarados para tensão de operação e capacidade de carga.
Dispositivo que requer conector com geometria, codificação ou número de contatos diferentes	✗	O EVT071 possui conector M12 reto, codificação A, com 4 contatos; a ficha não indica outras configurações.
Integração que exige um protocolo de comunicação específico	✗	A ficha não declara protocolo; a presença de M12, por si só, não confirma compatibilidade de protocolo.

INSTALAÇÃO

Como instalar o EVT071 IFM – Cabo de conexão M12 para indústria alimentícia, 2 m, PVC, IP69K

Confirme que o conector do dispositivo é M12 reto, codificação A, com 4 contatos, e valide a pinagem na documentação do equipamento.
Verifique se o comprimento de 2 m atende ao percurso sem tracionar ou tensionar o cabo.
Instale o cabo respeitando o raio mínimo de flexão de 10 vezes o diâmetro do cabo.
Evite submeter o cabo a torção acima de ±180 °/m e observe as condições de movimento declaradas.
Acople o conector alinhando as partes e aperte dentro da faixa de 0,6…1,5 Nm.
Antes de energizar, confira a continuidade, a correspondência dos condutores e os limites de tensão e corrente do circuito.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece sinal ou alimentação.	Conector não totalmente acoplado, pinagem incompatível ou condutor interrompido.	Confira o encaixe, compare a pinagem com a documentação dos dispositivos e teste a continuidade dos quatro condutores.
Conexão intermitente durante movimento do cabo.	Flexão abaixo do raio mínimo, tração ou torção superior às condições declaradas, ou dano no cabo.	Inspecione o percurso e o revestimento; confirme raio de flexão mínimo de 10 vezes o diâmetro e torção dentro de ±180 °/m.
Aquecimento ou falha do circuito conectado.	Tensão ou carga acima dos limites declarados, ou conexão elétrica inadequada.	Meça a tensão e a corrente do circuito e compare com os limites de < 250 V AC / < 300 V DC e 4 A.
Umidade observada na conexão ou perda de proteção no ponto de acoplamento.	Acoplamento incompleto, montagem inadequada ou condição de exposição incompatível com a instalação realizada.	Verifique o assentamento e o aperto do conector, inspecione danos e confirme as condições de uso no datasheet; não presuma proteção do conjunto se a conexão não estiver corretamente montada.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica EVT071 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVT071 e para quem ele serve?

É um cabo de conexão ifm com conector M12, indicado para áreas úmidas e higiênicas da indústria de alimentos. A compatibilidade com o equipamento depende também da pinagem e dos requisitos elétricos.

O que acompanha o produto?

A ficha informa uma peça por embalagem: o cabo de conexão EVT071. Não há acessórios adicionais especificados.

Esse cabo funciona com qualquer dispositivo M12?

Não é possível confirmar compatibilidade apenas pelo padrão M12. O EVT071 tem conector reto, codificação A e 4 contatos; confirme também a pinagem e os requisitos elétricos do dispositivo.

Ele serve para circuitos acima de 4 A ou 250 V AC?

Não. A ficha declara capacidade de carga total de 4 A e tensão de operação inferior a 250 V AC ou 300 V DC.

O cabo serve para ligar um motor?

A ficha não especifica aplicação com motor nem compatibilidade com motores. Use-o somente após confirmar que a conexão, a pinagem e os requisitos elétricos do equipamento estão dentro dos dados declarados.

Posso usar o EVT071 em uma instalação que precisa de mais de 2 m de cabo?

O EVT071 fornecido tem 2 m. Se o percurso exigir maior comprimento, selecione uma configuração apropriada e confirme seus dados elétricos e de conexão.

O que verificar se o sinal falha quando o cabo se movimenta?

Inspecione o cabo e as conexões, teste a continuidade e verifique se a instalação respeita o raio mínimo de flexão e o limite de torção declarados.

O que pode causar aquecimento no cabo ou na conexão?

Uma condição possível é exceder a tensão ou a carga especificada. Meça os valores do circuito e compare-os com os limites da ficha antes de substituir o cabo.

Como escolher entre este cabo e uma versão com outro conector?

Escolha o EVT071 quando forem necessários 2 m e um M12 reto, codificação A, com 4 contatos. Se geometria, codificação, número de contatos ou comprimento forem diferentes, procure a configuração correspondente.

Que cuidado devo ter ao instalar o cabo?

Respeite o raio mínimo de flexão, alinhe corretamente o conector e aperte-o entre 0,6 e 1,5 Nm. Consulte o datasheet para confirmar a pinagem antes de ligar o circuito.

GLOSSÁRIO TÉCNICO

Codificação A

Tipo de codificação mecânica do conector M12 informado para o EVT071; não determina, por si só, o protocolo ou a pinagem do equipamento. (Ref.: conexão elétrica – conector)

Grau de proteção IP

Classificação declarada para proteção do produto contra ingressos, conforme os códigos informados na ficha; a montagem do conjunto também deve ser considerada. (Ref.: IP65, IP67, IP68 e IP69K)

Raio de flexão

Raio mínimo a observar ao curvar o cabo em aplicação flexível, especificado como múltiplo do diâmetro externo. (Ref.: mínimo 10 x diâmetro do cabo)

Capacidade de carga total

Limite de corrente declarado para a carga do cabo; deve ser comparado ao requisito do circuito conectado. (Ref.: 4 A)

Torque de aperto

Faixa de torque informada para o bloqueio do conector, a ser respeitada durante a instalação. (Ref.: 0,6…1,5 Nm)
