Cabo de Conexão M12 IFM EVT067

Pré-visualizar: EVT067 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 2m PVC IP69K

EVT067 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 2m PVC IP69K

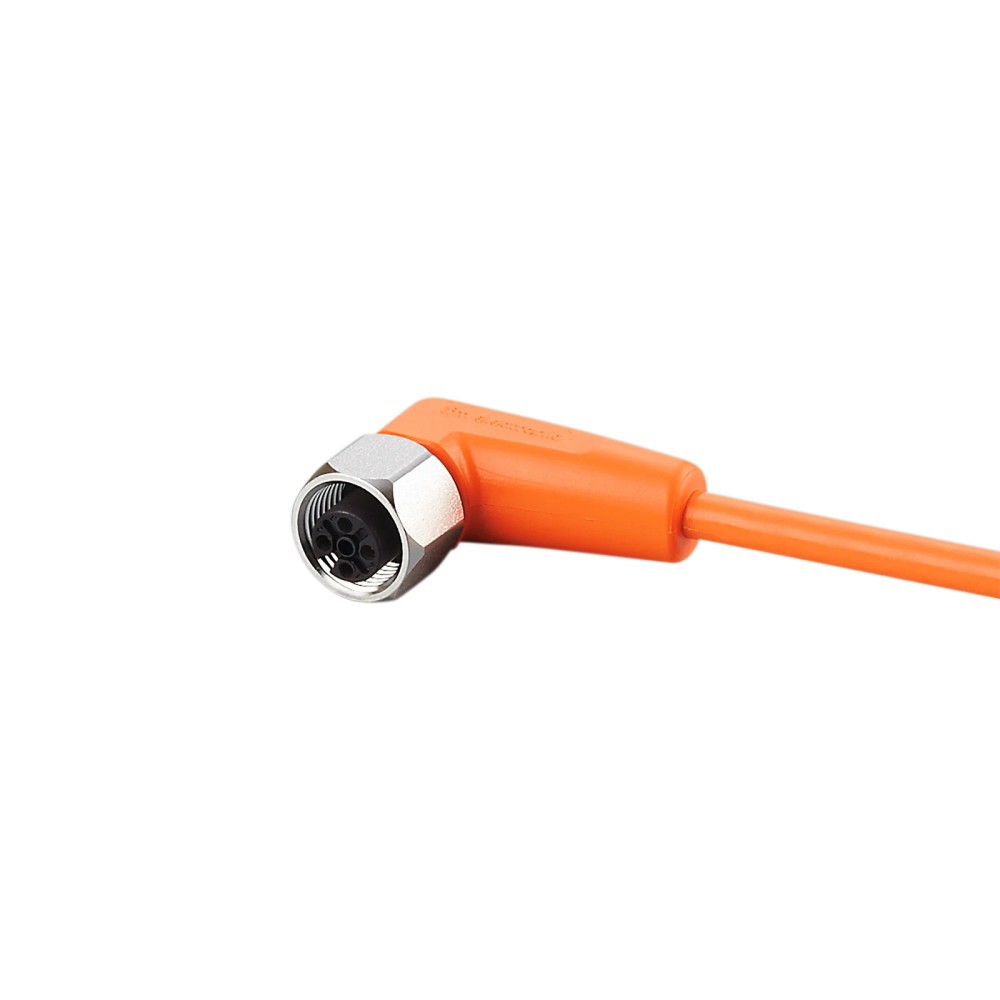

Imagem meramente ilustrativa

R$ 207,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT067
EAN: 4021179231633
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVT067 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 2m PVC IP69K"

Destaques do Produto

Tipo de Conector

M12 Fêmea Angular

Comprimento do Cabo

2 metros

Material

PVC (Laranja)

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT067 IFM - Cabo de Conexão Fêmea M12 Angular 2m PVC IP69K

O EVT067 é um cabo de conexão M12 fêmea angular de 2 metros, projetado para ambientes industriais higiênicos. Possui revestimento em PVC resistente a agentes de limpeza e porca de bloqueio em aço inoxidável 316L. Destaca-se pelo grau de proteção IP69K, sendo ideal para aplicações sujeitas a lavagens de alta pressão.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	EVT067
Conexão	M12 Angular
Comprimento	2m
Material Porca	Aço Inoxidável 316L
Grau Proteção	IP69K
Tensão Máxima	<250V AC / <300V DC
Temperatura	-25 a 100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas (áreas de lavagem/washdown).
Conexão de sensores e atuadores M12 em ambientes úmidos.
Aplicações que requerem conformidade com normas sanitárias e vedação IP69K.

⚠ Considere outro se precisa de:

Áreas com exigência de cabos para correntes de arrasto (drag chains) de alta frequência.
Ambientes com temperaturas operacionais acima de 100°C.
Aplicações em atmosferas explosivas sem proteção adicional.

APLICAÇÕES E USO

Indústria alimentícia e de bebidas (processamento e envase).
Ambientes com necessidade de higienização frequente (lavagem com jato d'água).
Conexão de sensores de proximidade, temperatura ou pressão com interface M12.

COMO ESCOLHER

Antes de comprar o EVT067 IFM - Cabo de Conexão Fêmea M12 Angular 2m PVC IP69K, verifique estes pontos:

Escolha para ambientes higiênicos

Utilize este cabo onde houver necessidade de conformidade com normas sanitárias e resistência a lavagens de alta pressão (IP69K).

Considere o raio de curvatura

Este cabo é adequado para instalações fixas ou com pouca flexão. Se a aplicação envolve movimento contínuo (ex: esteiras), busque cabos de poliuretano (PUR) de alta flexibilidade.

ESPECIFICAÇÕES TÉCNICAS

Aplicação
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Ambiente de operação nominal
Sem silicone	Sim	Evita contaminação em processos de pintura ou selagem

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de isolação elétrica
Corrente máxima	4 A	Capacidade de carga térmica
Classe de proteção	II	Isolação elétrica

Dados Mecânicos
Tipo de conector	M12 Angular, codificação A	Interface de conexão física
Material da porca	Aço inoxidável 316L (1.4404)	Resistência à corrosão
Material da vedação	EPDM	Vedação hermética
Contatos	Banhados a ouro	Melhoria da condutividade e resistência à oxidação

Dados do Cabo
Comprimento	2 metros	Comprimento nominal
Revestimento	PVC, cor laranja	Proteção do cabo
Temperatura ambiente	-25...100 °C	Faixa operacional
Grau de proteção	IP65, IP67, IP68, IP69K	Resistência a fluidos

COMPATIBILIDADE

Comunicação

• Sinais Analógicos (4-20mA / 0-10V)

• Sinais Digitais (PNP/NPN)

• IO-Link

Conexões

Elétrica 4 condutores (0,34 mm²)

Processo M12 Angular, Codificação A

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensores M12 padrão	✓	Compatível com interface M12 padrão de codificação A.
Ambientes corrosivos / Higiênicos	✓	Porca em inox 316L e vedação EPDM resistentes.
Exigência de movimento contínuo (esteiras)	✗	Cabo fabricado em PVC; para esta aplicação, recomendam-se modelos em PUR.

INSTALAÇÃO

Como instalar o EVT067 IFM - Cabo de Conexão Fêmea M12 Angular 2m PVC IP69K

Verifique se o conector do sensor ou atuador está limpo e livre de detritos.
Alinhe a ranhura de codificação do cabo com o pino guia do dispositivo.
Insira o conector M12 firmemente no receptáculo do dispositivo.
Rosqueie a porca de trava de aço inoxidável manualmente até sentir resistência.
Utilize uma chave dinamométrica para aplicar o torque correto entre 0,6 e 1,5 Nm.
Certifique-se de que o cabo esteja fixado para evitar tração excessiva sobre a conexão.

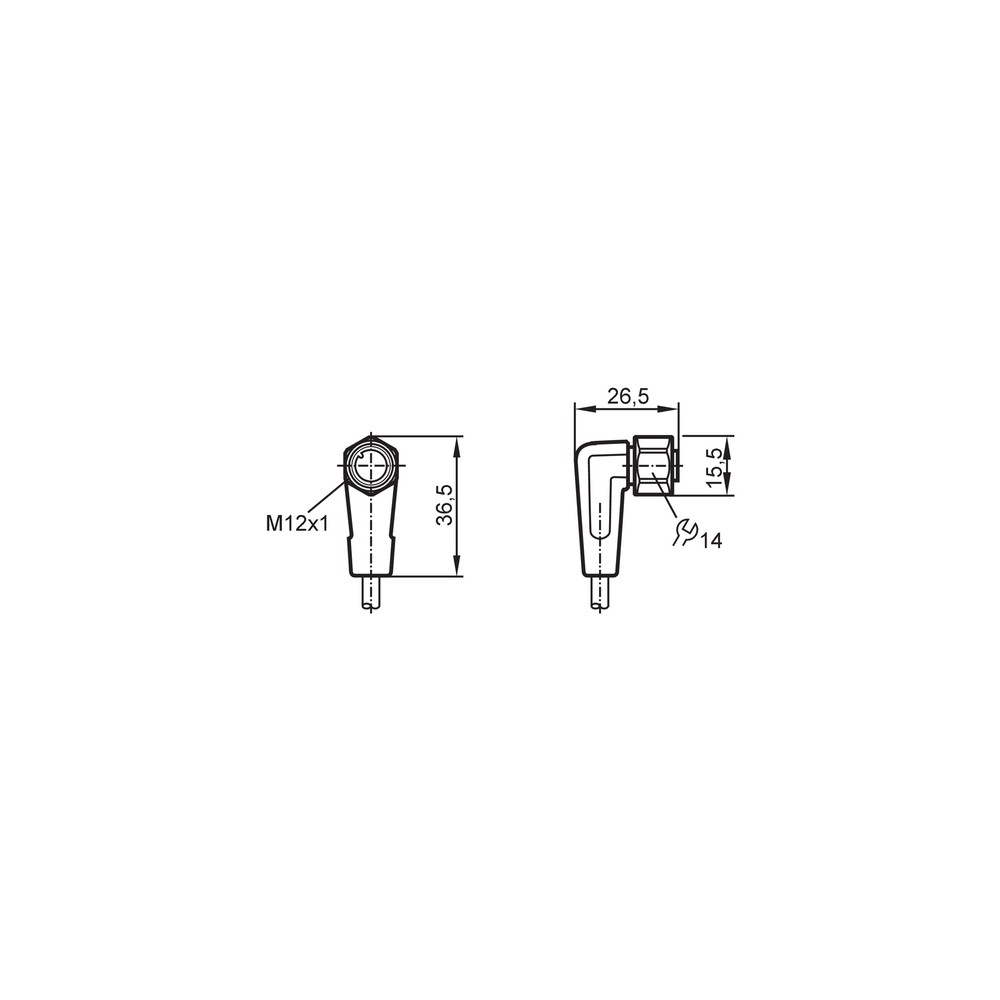

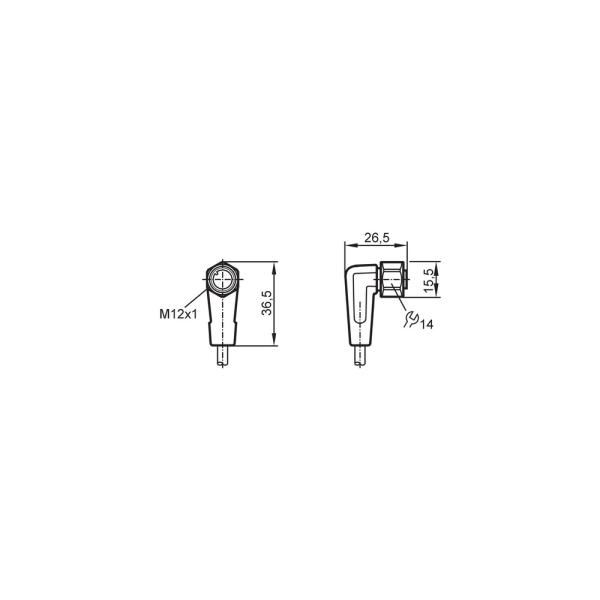

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade no conector causando oxidação.	Aperto incorreto da porca de bloqueio ou desgaste da vedação EPDM.	Verifique o torque de aperto (0,6-1,5 Nm) e a integridade visual da vedação.
Rachaduras no revestimento de PVC do cabo.	Raio de curvatura excedido ou instalação em tração mecânica.	Inspecione o raio de curvatura, que deve ser de no mínimo 10x o diâmetro do cabo.
Degradação do isolamento ou queda de tensão.	Carga de corrente superior a 4A ou superaquecimento ambiental.	Meça a corrente total do loop e verifique se excede o limite nominal.
Conector soltando ou contato intermitente.	Vibração mecânica severa sem trava adequada.	Verifique se a porca de trava de aço inoxidável está firmemente acoplada.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVT067 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de conexão EVT067 da IFM?

O EVT067 é um cabo de conexão industrial com conector fêmea M12 angular, desenvolvido especificamente para ambientes higiênicos, como a indústria de alimentos.

Com quais equipamentos este cabo é compatível?

Ele é compatível com qualquer dispositivo, sensor ou atuador que utilize conexão M12 de codificação A com 4 polos.

Onde não devo instalar este cabo?

Não utilize este cabo em ambientes que exijam resistência a produtos químicos agressivos não testados para PVC, ou em áreas com temperaturas constantes superiores a 100°C.

Posso usar este cabo em esteiras de movimentação constante?

Este cabo não foi projetado para uso em esteiras porta-cabos (drag chains) que exijam alta flexibilidade contínua; para essa finalidade, consulte cabos da linha PUR específicos para movimento dinâmico.

O que causa falha de comunicação ou curto-circuito em ambientes úmidos?

Verifique o torque de aperto do conector e o estado da vedação EPDM; a falta de vedação ou aperto insuficiente permite a entrada de líquidos.

Por que o meu sensor não liga ou apresenta sinal intermitente?

A queda de tensão pode ser causada por excesso de carga (acima de 4A) ou queda de tensão cumulativa em cabos muito longos; verifique a corrente nominal do dispositivo conectado.

Devo escolher o modelo angular ou reto?

O modelo angular (EVT067) é ideal para espaços confinados onde o acesso frontal é limitado, enquanto o modelo reto é preferível para entradas de painéis onde a saída vertical do cabo é necessária.

Por que optar por revestimento em PVC em vez de PUR?

O PVC oferece excelente resistência a produtos de limpeza na indústria alimentícia e é mais econômico; o PUR, por outro lado, é indicado para ambientes com altas exigências mecânicas e óleos agressivos.

Qual o cuidado fundamental na instalação para garantir a proteção IP69K?

Siga o torque de aperto recomendado entre 0,6 e 1,5 Nm; o aperto manual excessivo ou insuficiente compromete a integridade da vedação IP69K.

Como é realizado o faturamento deste item?

O faturamento é realizado diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência técnica do item e suporte direto do fabricante.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e alta temperatura.

Codificação A

Padrão de pinagem M12 para sensores, atuadores e comunicação de dados padrão.

Aço Inox 316L

Aço inoxidável de alta resistência à corrosão, frequentemente utilizado em ambientes corrosivos e higiênicos.

EPDM

Borracha de etileno-propileno-dieno, utilizada na vedação devido à sua resistência química e térmica.

PVC

Policloreto de vinila, material isolante do cabo com resistência a agentes químicos de limpeza.
