Cabo Conector Fêmea M12 IFM EVT066

Pré-visualizar: EVT066 IFM - Cabo Conector Fêmea M12 Angular Indústria Alimentícia 40m 4 Pinos PVC IP69K

EVT066 IFM - Cabo Conector Fêmea M12 Angular Indústria Alimentícia 40m 4 Pinos PVC IP69K

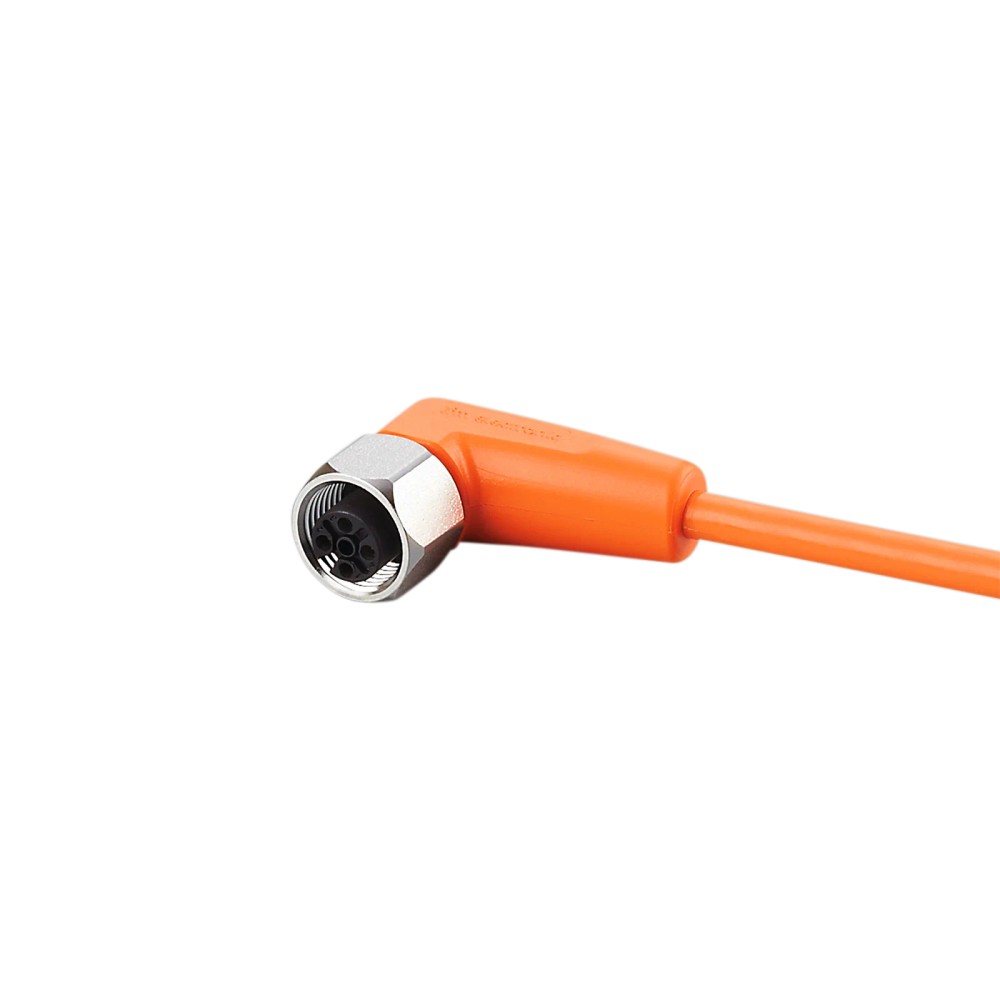

Imagem meramente ilustrativa

R$ 619,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT066
EAN: 4021179231626
NCM do produto: 85444200

Destaques do Produto Comprimento 40 m...mais

Fechar menu

Saiba mais sobre: "EVT066 IFM - Cabo Conector Fêmea M12 Angular Indústria Alimentícia 40m 4 Pinos PVC IP69K"

Destaques do Produto

Comprimento

40 m

Conector

M12 fêmea angular, codificação A, 4 pinos

Proteção

IP65, IP67, IP68 e IP69K

Tensão de operação

< 250 V AC / < 300 V DC

Corrente nominal

4 A

Revestimento e composição

PVC; sem silicone; contatos banhados a ouro

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVT066, conector fêmea M12 angular, 4 pinos, 40 m, PVC, IP65/IP67/IP68/IP69K

O IFM EVT066 é um cabo de conexão de 40 m com conector fêmea M12 angular de 4 pinos, destinado a conectar dispositivos em áreas úmidas e higiênicas da indústria de alimentos. Possui revestimento em PVC e grau de proteção IP65, IP67, IP68 e IP69K. Seus contatos são banhados a ouro, e o conjunto não contém silicone.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVT066
Tipo de conector	Fêmea M12 angular, codificação A, 4 pinos
Comprimento do cabo	40 m
Material do cabo	PVC; laranja; Ø 4,9 mm
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 250 V AC / < 300 V DC
Corrente nominal	4 A
Temperatura ambiente	-25 a 100 °C; em movimento, 5 a 100 °C
Material da porca de bloqueio	Aço inoxidável 316L (1.4404)
Aplicação informada	Áreas úmidas e higiênicas na indústria de alimentos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de dispositivos com interface M12 fêmea angular, codificação A, de 4 pinos, quando o cabo de 40 m atende ao trajeto da instalação.
Aplicações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação informada pelo fabricante.
Instalações que exigem cabo de PVC, ausência de silicone e os graus de proteção declarados para o conector.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir comprimento diferente de 40 m, conector reto, outro número de pinos ou outra codificação M12.
Não utilizar em condições elétricas acima dos limites declarados de tensão e corrente.
Não usar em temperatura ambiente fora da faixa declarada para a condição correspondente; consultar o datasheet para condições cULus, armazenamento e movimento.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: conexão de dispositivos em áreas úmidas e higiênicas da indústria de alimentos.
Em instalações com deslocamento do cabo, considerar a faixa de temperatura móvel de 5 a 100 °C, o raio mínimo de flexão declarado e as condições de movimento indicadas na ficha.
A adequação a um dispositivo específico depende da correspondência mecânica do conector e da atribuição elétrica dos pinos, que deve ser confirmada nas documentações dos equipamentos conectados.
A ficha não identifica protocolos de comunicação nem declara compatibilidade com dispositivos ou sistemas específicos.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVT066, conector fêmea M12 angular, 4 pinos, 40 m, PVC, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVT066 quando

A conexão requerida for M12 fêmea angular, codificação A, com 4 pinos, e forem adequados o comprimento de 40 m, o cabo de PVC e os limites elétricos e ambientais especificados.

Busque outra configuração quando

A aplicação exigir outra geometria ou configuração de conector, número de pinos, comprimento ou valores elétricos. Compare essas exigências com a ficha técnica do cabo alternativo antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / ifm electronic	Identificação informada no anúncio e no catálogo.
Nome do produto	Cabo de conexão com conector fêmea	Tipo de produto informado na ficha.
Modelo / SKU	EVT066	Código do produto.
GTIN	4021179231626	Identificador comercial informado.
Part number no anúncio	EVT066	Código apresentado nos dados básicos do anúncio.
Part number no catálogo	ADOAH040VAS0040E04	Código adicional informado no catálogo associado ao GTIN.
Categoria	Tecnologia de conexão; cabos de conexão e conectores	Classificação do produto.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada na ficha.

Conexão elétrica
Conector	1 x M12 fêmea, angular, codificação A	Configuração da conexão do soquete.
Contatos	4, dourados	Número e acabamento dos contatos do conector.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada; consultar o datasheet para atribuição de pinos.
Cabo	40 m, PVC, laranja, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e seção informadas para o cabo.
Tensão de operação	< 250 V AC / < 300 V DC	Limites declarados na ficha.
Capacidade de carga total	4 A	Capacidade de carga declarada; não exceder o limite.
Classe de proteção	II	Classificação informada pelo fabricante.

Materiais e construção
Material do invólucro / revestimento	PVC	Material declarado para o cabo e o corpo do conector.
Corpo do conector	PVC, laranja	Material e cor informados para o soquete.
Material da porca de bloqueio	1.4404, aço inoxidável 316L	Material declarado para o bloqueio.
Material da vedação	EPDM	Material declarado para a vedação.
Sem silicone	Sim	Característica declarada na ficha.
Contatos banhados a ouro	Sim	Acabamento declarado para os contatos.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa declarada para o bloqueio do conector.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados; a proteção efetiva depende da montagem e das condições definidas pelo fabricante.
Temperatura ambiente	-25 a 100 °C	Faixa informada para temperatura ambiente.
Temperatura ambiente em movimento	5 a 100 °C	Faixa indicada para a condição móvel.
Limite de temperatura cULus	Até 50 °C	Aviso da ficha para a condição cULus; verificar a certificação e o contexto no datasheet.
Temperatura de armazenamento	-25 a 55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa declarada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência climática declarada para armazenamento.

Dados mecânicos e movimento
Comprimento	40 m	Comprimento total do cabo.
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões informadas para o produto.
Peso	1466,6 g	Massa informada no catálogo.
Esforço de torção	± 180 °/m	Valor declarado para torção.
Raio de flexão em aplicação flexível	Mínimo 10 x diâmetro do cabo	Raio mínimo declarado; considerar o diâmetro de 4,9 mm do cabo.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para o cabo.
Ciclos de curvatura	> 1 milhão	Valor declarado na ficha; as condições de ensaio não estão detalhadas nos dados fornecidos.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento especificada; aplicar somente à configuração de ensaio descrita.

Dados de fornecimento
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade de sinal depende dos dispositivos conectados e da atribuição dos pinos; verificar a documentação de ambos.

Conexões

Elétrica Conector fêmea M12 angular, codificação A, com 4 contatos dourados; cabo de 40 m, PVC, Ø 4,9 mm, 4 x 0,34 mm². Tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. Cores dos fios: BK preto, BN marrom, BU azul e WH branco. Confirmar a pinagem no datasheet e nos dispositivos conectados.

Processo Não se aplica: produto de conexão elétrica, sem conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão correspondente M12 fêmea/compatível mecanicamente com o conector macho do cabo, codificação A e 4 pinos	✓	A configuração do cabo é M12 angular, codificação A, 4 contatos. Confirmar também a atribuição elétrica dos pinos no equipamento.
Instalação que exige cabo de 40 m e operação dentro dos limites elétricos e ambientais declarados	✓	O comprimento e os limites publicados correspondem aos dados do produto; verificar as condições específicas de montagem e operação no datasheet.
Equipamento que exige protocolo específico	✗	A ficha do cabo não declara protocolo. Não é possível confirmar compatibilidade de comunicação apenas pela interface M12.
Aplicação que exige tensão ou corrente superior aos limites declarados	✗	A ficha informa < 250 V AC / < 300 V DC e capacidade de carga total de 4 A.
Equipamento que exige outro número de pinos, codificação ou geometria de conector	✗	O produto tem conector M12 angular, codificação A, de 4 pinos; outra configuração não corresponde à especificação informada.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVT066, conector fêmea M12 angular, 4 pinos, 40 m, PVC, IP65/IP67/IP68/IP69K

Confirme no datasheet e na documentação do equipamento que a conexão requerida corresponde a M12, codificação A, 4 pinos, e que a pinagem é compatível.
Verifique se o comprimento de 40 m e os limites de tensão e corrente atendem ao circuito.
Roteie o cabo sem exceder o raio mínimo de flexão indicado e respeitando as condições de movimento aplicáveis.
Inspecione o conector, a vedação e as superfícies de acoplamento antes da conexão; não conecte componentes danificados.
Acople o conector alinhando as partes correspondentes e aperte o bloqueio dentro da faixa de torque informada, de 0,6 a 1,5 Nm.
Após a instalação, confira a continuidade e o funcionamento do circuito conforme o procedimento do equipamento; mantenha a conexão corretamente acoplada para atender à proteção especificada.

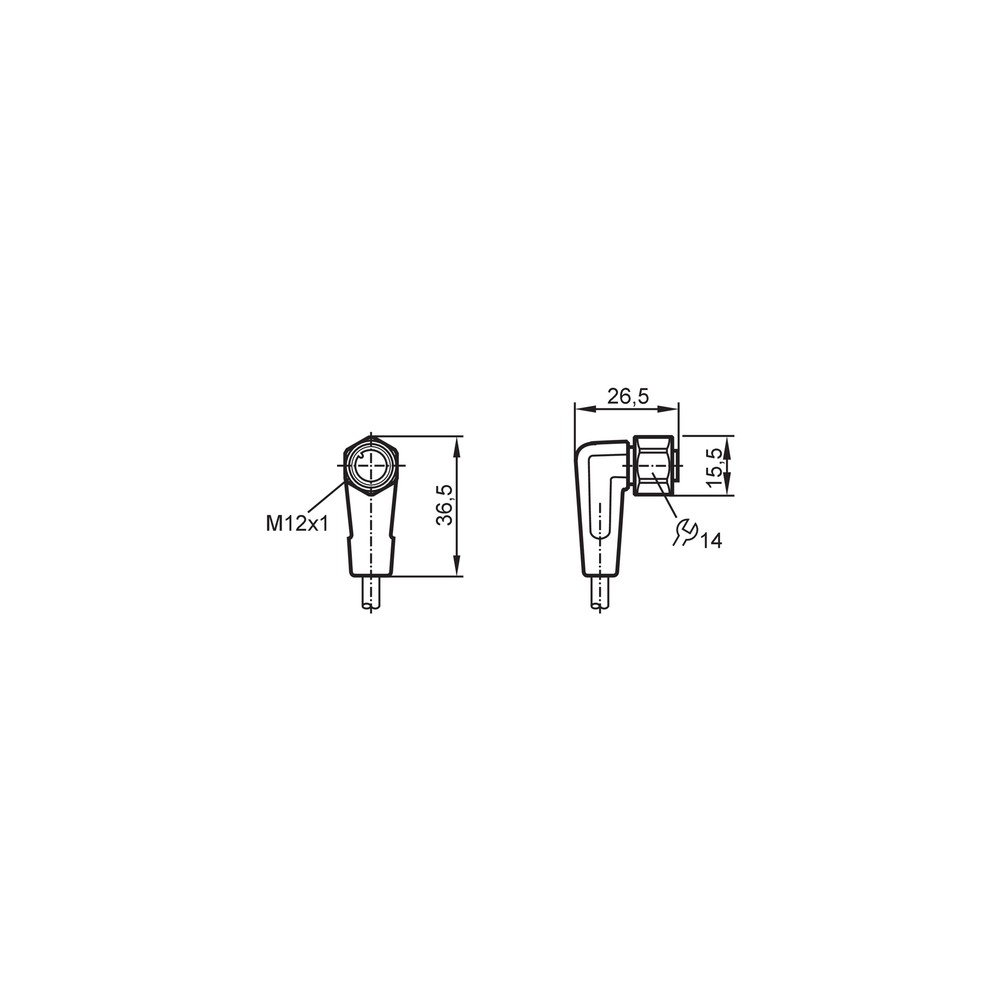

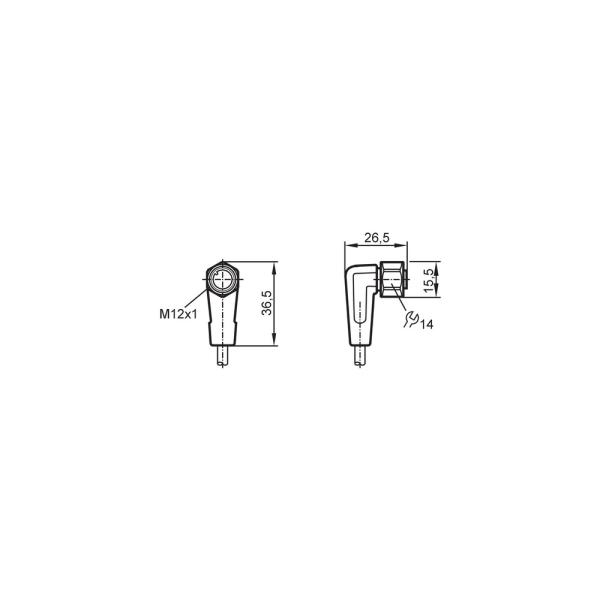

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não recebe sinal ou alimentação.	Conector não acoplado corretamente, circuito aberto ou pinagem incompatível com o dispositivo.	Verifique o acoplamento, inspecione o cabo e confira a atribuição dos pinos no datasheet do cabo e do equipamento.
Interrupções de sinal ou funcionamento ao movimentar o cabo.	Dano ou fadiga do cabo por flexão ou roteamento fora das condições mecânicas especificadas.	Inspecione visualmente o cabo e confira se o raio de flexão e as condições de movimento estão dentro dos valores declarados.
A conexão apresenta entrada de umidade após limpeza ou exposição a líquidos.	Conector mal acoplado, vedação danificada ou montagem fora das condições necessárias para o grau de proteção.	Confira o acoplamento, a vedação e o estado do conector; confirme no datasheet as condições de uso associadas ao grau de proteção.
Aquecimento ou falha no circuito conectado.	Tensão ou corrente acima dos limites declarados, ou problema no circuito externo.	Meça a tensão e a corrente do circuito e compare com os limites da ficha; inspecione também as conexões e o equipamento ligado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVT066 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT066 e para que serve?

É um cabo de conexão com conector fêmea M12 angular de 4 pinos, destinado a conectar dispositivos. A aplicação informada é em áreas úmidas e higiênicas da indústria de alimentos.

O que acompanha o produto?

A ficha informa uma unidade por embalagem: um cabo de conexão EVT066. Não há acessórios adicionais listados.

O cabo funciona com qualquer dispositivo M12?

Não é possível afirmar compatibilidade com qualquer dispositivo apenas pela conexão M12. Confirme codificação, número de pinos, geometria e atribuição elétrica no datasheet dos dispositivos.

O EVT066 é compatível com um equipamento que exige protocolo de comunicação específico?

A ficha não declara protocolos de comunicação. Confirme no datasheet do equipamento e na documentação do fabricante a pinagem e o suporte ao sinal requerido.

Posso usar esse cabo se preciso de conector reto ou de outra quantidade de pinos?

Não, essa configuração não corresponde à ficha do EVT066, que especifica conector fêmea M12 angular de 4 pinos. Procure uma versão com a geometria e o número de contatos exigidos.

Posso usar o cabo com tensão ou corrente acima do que está especificado?

Não. A ficha declara tensão inferior a 250 V AC ou 300 V DC e capacidade de carga total de 4 A; circuitos que excedam esses limites não são adequados.

O equipamento conectado não liga; o que devo verificar antes de trocar o cabo?

Verifique o acoplamento do conector, a continuidade do circuito e a pinagem indicada para o equipamento. Meça também tensão e corrente para identificar se a causa está no circuito externo.

O sinal falha quando o cabo se movimenta; o que pode ser?

Uma interrupção associada ao movimento pode indicar dano ou fadiga do cabo. Inspecione o revestimento e confira se o roteamento respeita o raio mínimo de flexão e as condições de movimento da ficha.

Como instalar e apertar o conector M12?

Alinhe o conector antes de acoplar e aperte o bloqueio dentro da faixa especificada de 0,6 a 1,5 Nm. Consulte o datasheet para confirmar as condições de instalação e a pinagem.

Este cabo é vendido como kit ou acompanha outros acessórios?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. Se a instalação exigir componentes adicionais, confirme a necessidade separadamente na documentação do equipamento.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração mecânica de codificação indicada para o conector M12; deve corresponder à interface do dispositivo conectado (Ref.: conector M12, codificação A).

Grau de proteção IP

Classificação declarada para a proteção do conjunto contra ingresso de agentes externos, dependente das condições de montagem especificadas (Ref.: IP65, IP67, IP68 e IP69K).

Raio de flexão

Raio mínimo a observar ao curvar o cabo em aplicação flexível, conforme o valor informado na ficha (Ref.: mínimo 10 x diâmetro do cabo).

Corrente nominal

Limite de corrente declarado para a capacidade de carga total do cabo (Ref.: 4 A).

Codificação de cores

Identificação dos condutores pelas cores indicadas na ficha; a cor, por si só, não substitui a confirmação da pinagem (Ref.: BK, BN, BU e WH).
