Cabo de Conexão Fêmea M12 IFM EVT064

Pré-visualizar: EVT064 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 2m PVC IP69K

EVT064 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 2m PVC IP69K

Imagem meramente ilustrativa

R$ 207,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT064
EAN: 4021179231602
NCM do produto: 85444200

Destaques do Produto Comprimento 2 metros...mais

Fechar menu

Saiba mais sobre: "EVT064 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 2m PVC IP69K"

Destaques do Produto

Comprimento

2 metros

Tipo de Conector

Fêmea M12 (Reto)

Material da Porca

Aço Inox 316L

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT064 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 2m PVC IP69K

O EVT064 é um cabo de conexão fêmea M12 projetado para sinalização em ambientes de processamento industrial. Com revestimento em PVC e porca em aço inoxidável 316L, ele oferece alta durabilidade e resistência à umidade, possuindo certificação IP69K. É ideal para aplicações higiênicas, garantindo estabilidade elétrica com seus contatos banhados a ouro.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVT064
Conector	M12 Fêmea
Comprimento	2 m
Material	PVC
Proteção IP	IP65/67/68/69K
Material Porca	Inox 1.4404
Temperatura	-25...100 °C
Corrente	4 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas
Áreas de lavagem de alta pressão (washdown)
Sensores com conexão M12 codificação A

⚠ Considere outro se precisa de:

Aplicações robóticas de alta aceleração
Ambientes com solventes agressivos para PVC
Instalações que exigem blindagem contra EMI

APLICAÇÕES E USO

Sistemas de automação em processamento de alimentos
Ambientes úmidos com necessidade de limpeza por jato de água
Conexão de sensores e atuadores com interface M12 codificação A

COMO ESCOLHER

Antes de comprar o EVT064 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 2m PVC IP69K, verifique estes pontos:

Quando utilizar

Utilize quando o ambiente for de higienização rigorosa (lavagem) e necessitar de um conector com resistência à corrosão (Inox 316L) e vedação IP69K.

Quando evitar

Evite se a aplicação demandar cabos com resistência superior a torção cíclica ou se o ambiente possuir químicos incompatíveis com PVC; nestes casos, procure por cabos com revestimento PUR.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de tensão de isolamento
Capacidade de carga	4 A	Corrente máxima permitida
Contatos	4, banhados a ouro	Eficiência de transmissão de sinal

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Nível de vedação contra umidade e partículas
Temperatura ambiente	-25...100 °C	Faixa de operação fixa
Umidade de armazenamento	10...100 %	Condições de conservação

Dados Mecânicos
Material da porca	1.4404 (Aço Inox 316L)	Resistência à corrosão
Revestimento do cabo	PVC	Material isolante e flexibilidade
Ciclos de curvatura	> 1 Mio.	Durabilidade mecânica

COMPATIBILIDADE

Comunicação

• Sinais Digitais I/O

• Sensores 24V

Conexões

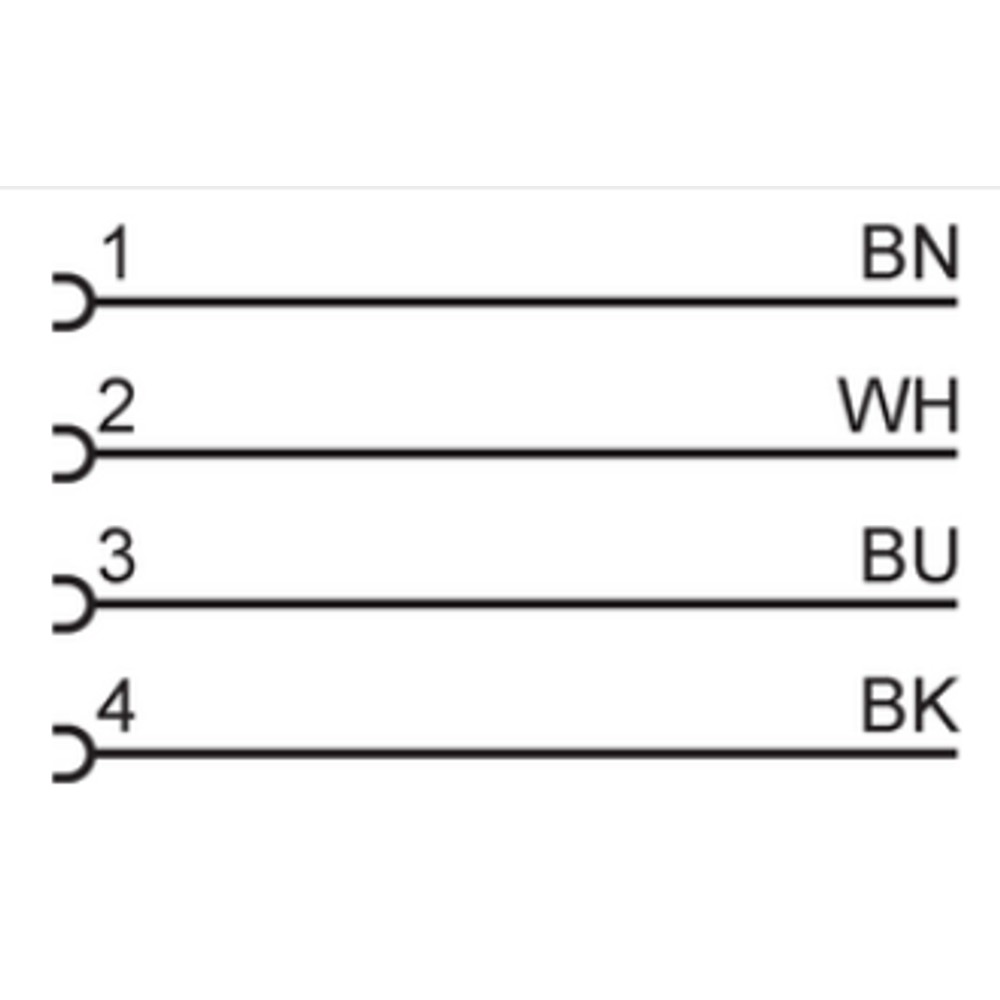

Elétrica Cabo 4 polos (4x0.34mm²)

Processo M12 Fêmea (Codificação A)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de processamento de alimentos (lavagem)	✓	Classificação IP69K e material da porca em Inox 316L asseguram resistência ao processo.
Braços robóticos com torção contínua	✗	O revestimento em PVC não atende às exigências de ciclos de dobra extrema, sendo recomendado PUR.

INSTALAÇÃO

Como instalar o EVT064 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 2m PVC IP69K

Desligue a fonte de alimentação do dispositivo
Verifique se o pino do sensor está alinhado com o conector M12
Encaixe o conector no sensor manualmente até sentir resistência
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm
Certifique-se de que a porca de aço inoxidável esteja totalmente rosqueada
Realize o teste de continuidade para confirmar a instalação correta

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade no conector	Torque de aperto fora do especificado (0,6 - 1,5 Nm)	Inspecione a vedação EPDM quanto a cortes ou deformações
Ressecamento ou rachaduras no cabo	Exposição a solventes não compatíveis com PVC	Verifique se o cabo está rígido ou quebradiço visualmente
Falha na transmissão de sinal	Dano nos pinos devido a conexão forçada	Inspecione os pinos internos do conector fêmea
Aquecimento do cabo ou ruptura de isolação	Tensão superior a 250V AC	Confira a tensão nominal da rede em relação ao datasheet

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial EVT064 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este cabo e onde ele é utilizado?

O EVT064 é um cabo de conexão fêmea M12 com 2 metros, projetado para uso em ambientes industriais, especialmente na indústria alimentícia, devido ao seu grau de proteção IP69K.

Este cabo possui alguma especificação especial para sensores?

Sim, ele possui 4 polos, contatos banhados a ouro e é fabricado sem silicone, garantindo compatibilidade com processos higiênicos.

Posso usar este cabo em esteiras de robôs industriais?

Não, este cabo não é indicado para aplicações de robótica de alta flexibilidade, pois o revestimento em PVC possui limites de resistência à torção contínua; para esses casos, recomenda-se cabos em PUR.

Existe alguma restrição de uso para este cabo?

Não deve ser utilizado em ambientes com exposição a produtos químicos agressivos que atacam o PVC, ou onde haja requisitos estritos de blindagem contra interferência eletromagnética (EMI) severa.

Como sei se o cabo está com defeito?

O sintoma geralmente é falha intermitente de sinal ou queda de comunicação com o sensor.

O que causa falha no conector M12?

A causa provável é a entrada de umidade por torque de aperto insuficiente ou danos na vedação EPDM.

Devo escolher este cabo ou sensor com cabo fixo?

Sim, a versão com conector M12 é o padrão de mercado para sensores IFM, sendo preferível pela facilidade de manutenção em relação aos modelos de cabos fixos.

Qual a vantagem de usar conector M12?

Recomendamos o uso de cabos com conector quando há necessidade de substituição rápida do componente sem intervenção na fiação elétrica do painel.

Qual o cuidado na instalação do conector M12?

A instalação deve seguir o aperto de torque recomendado entre 0,6 e 1,5 Nm para assegurar a vedação IP69K.

O que significa o grau de proteção IP69K?

A conformidade com IP69K refere-se à resistência a jatos de água de alta pressão e alta temperatura, comuns em processos de higienização na indústria de alimentos.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que indica resistência total à entrada de poeira e resistência a jatos de água de alta pressão e alta temperatura. (Ref.: IP 65, IP 67, IP 68, IP 69K)

M12

Padrão de conector industrial circular de 12mm de diâmetro para sensores e atuadores. (Ref.: 1 x M12)

1.4404

Aço inoxidável austenítico, conhecido como 316L, altamente resistente à corrosão. (Ref.: Material porca: 1.4404)

Sem silicone

Característica essencial para indústria automobilística e alimentícia para evitar contaminação de superfícies. (Ref.: Sem silicone: Sim)

Codificação A

Padrão de chaveta no conector M12 que impede a conexão errada em dispositivos de sinal. (Ref.: codificação: A)
