Cabo de Ligação IFM EVT061 M12 2m

Pré-visualizar: EVT061 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 2m PVC IP69K

EVT061 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 2m PVC IP69K

Imagem meramente ilustrativa

R$ 397,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT061
EAN: 4021179231572
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVT061 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 2m PVC IP69K"

Destaques do Produto

Tipo de Conector

M12 Reto

Comprimento

2 metros

Material

PVC

Grau de Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVT061 M12 2m PVC IP69K

O EVT061 é um cabo de ligação robusto, com 2 metros de comprimento e conectores M12 retos, desenvolvido para ambientes industriais exigentes. Sua construção em PVC e vedação de alta performance (IP69K) garantem confiabilidade em áreas úmidas e de higiene rigorosa. Destaca-se pelos contatos banhados a ouro e resistência comprovada para mais de 1 milhão de ciclos de curvatura.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVT061
Comprimento	2 m
Conexão	M12 Reto
Material de Vedação	EPDM
Grau de Proteção	IP69K
Capacidade de Corrente	4 A
Temperatura	-25...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas (áreas úmidas)
Sistemas de automação com sensores M12
Aplicações que exigem certificação IP69K
Cadeias de esteiras com movimento dinâmico

⚠ Considere outro se precisa de:

Ambientes com temperaturas superiores a 100 °C
Aplicações que utilizam tensões acima de 60 V AC/DC
Exposição contínua a produtos químicos que degradam PVC
Torções extremas que superem ± 180 °/m

APLICAÇÕES E USO

Linhas de envase e processamento na indústria alimentícia.
Sistemas de automação em ambientes com lavagens frequentes.
Conexão de sensores de proximidade em esteiras transportadoras.
Equipamentos sujeitos a torções constantes em braços robóticos simples.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVT061 M12 2m PVC IP69K, verifique estes pontos:

Escolha este modelo se...

Necessita de um cabo padrão M12 que suporte lavagens de alta pressão (IP69K) e aplicações dinâmicas com movimento constante.

Busque outra opção se...

A aplicação exigir materiais resistentes a óleos agressivos ou temperaturas extremas fora do range de -25 a 100 °C, onde cabos de PUR ou materiais especiais são indicados.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material do invólucro	PVC	Material isolante padrão para proteção mecânica e química básica.
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Níveis de vedação contra sólidos e líquidos conforme norma técnica.
Ciclos de curvatura	> 1 Mio.	Resistência à fadiga mecânica para aplicações móveis.
Raio de flexão	10 x diâmetro do cabo	Limitação física para evitar danos internos nos condutores.

Dados Elétricos
Tensão de operação	< 60 V AC/DC	Limite de isolamento elétrico para operação segura.
Capacidade de carga total	4 A	Corrente máxima suportada antes de superaquecimento.
Contatos	Banhados a ouro	Melhoria na condutividade e resistência à corrosão.

Condições Ambientais
Temperatura ambiente	-25...100 °C	Faixa de operação térmica permitida em repouso.
Sem silicone	Sim	Requisito fundamental para evitar contaminação em processos de pintura.

COMPATIBILIDADE

Comunicação

• Sinais digitais/analógicos padrão M12

• Transmissão de energia até 60 V AC/DC

Conexões

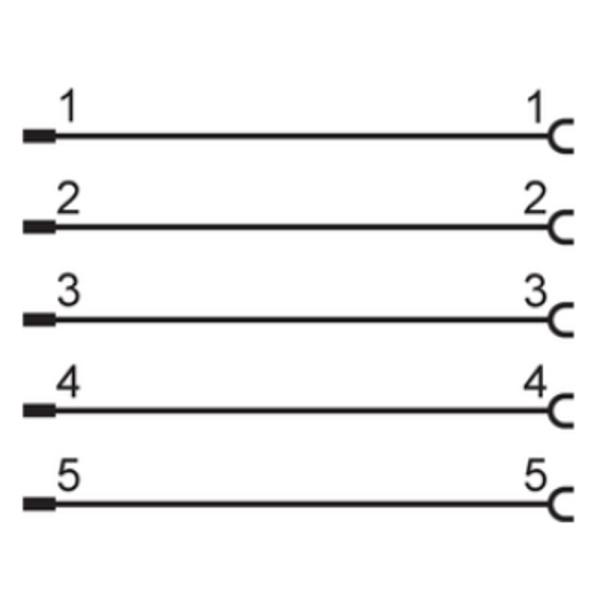

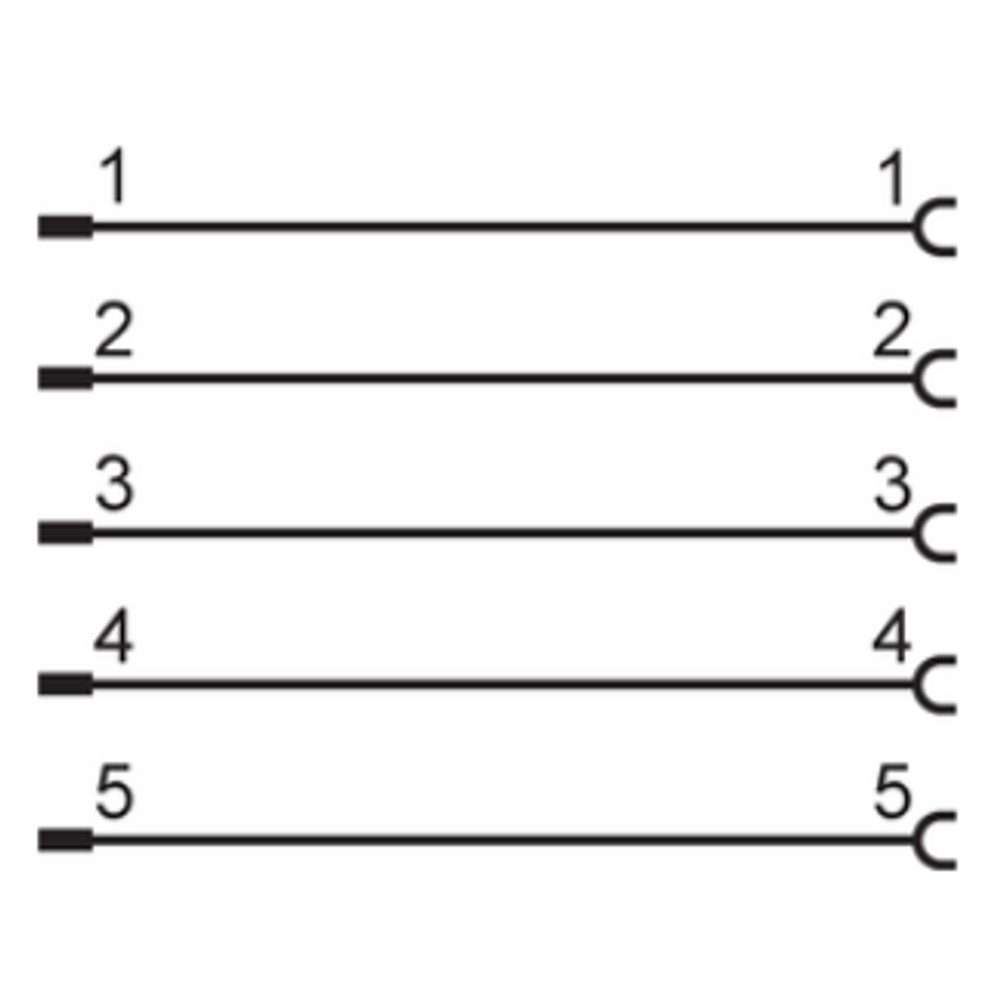

Elétrica 5 x 0,34 mm² (42 x Ø 0,1 mm), 2 metros

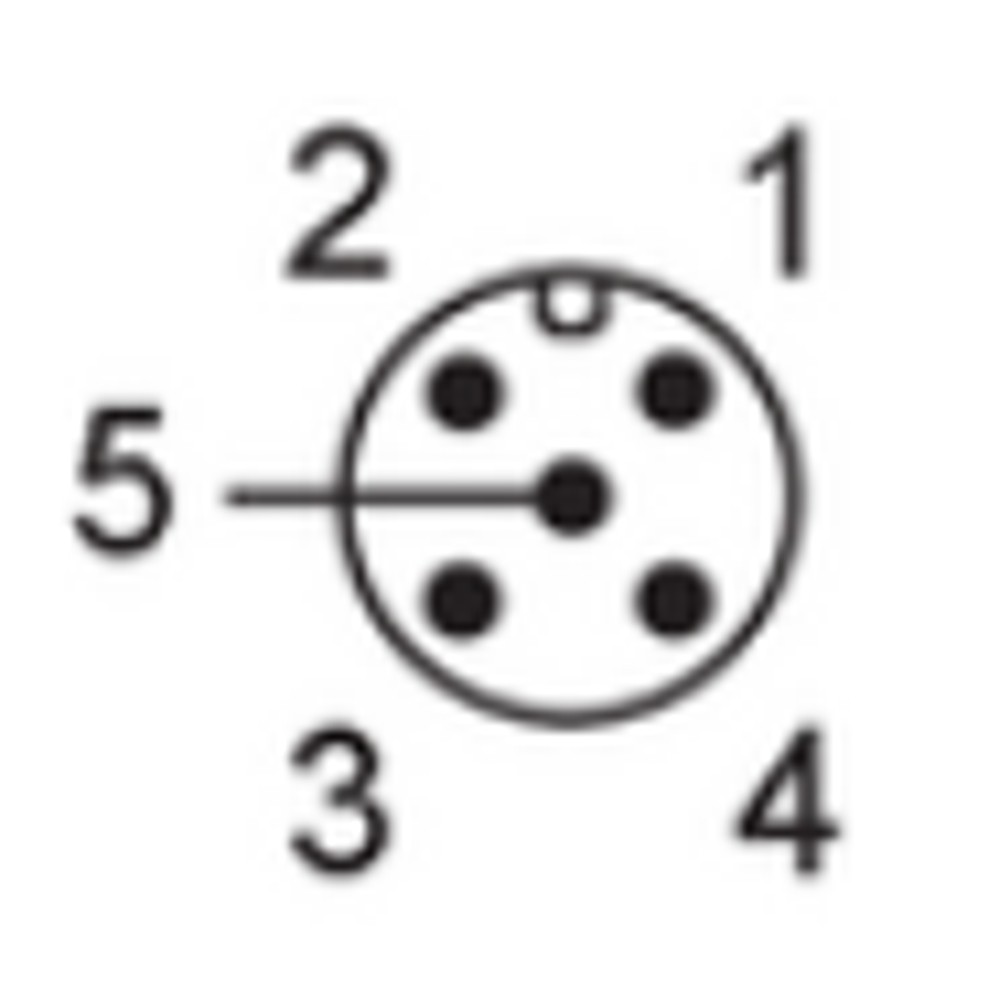

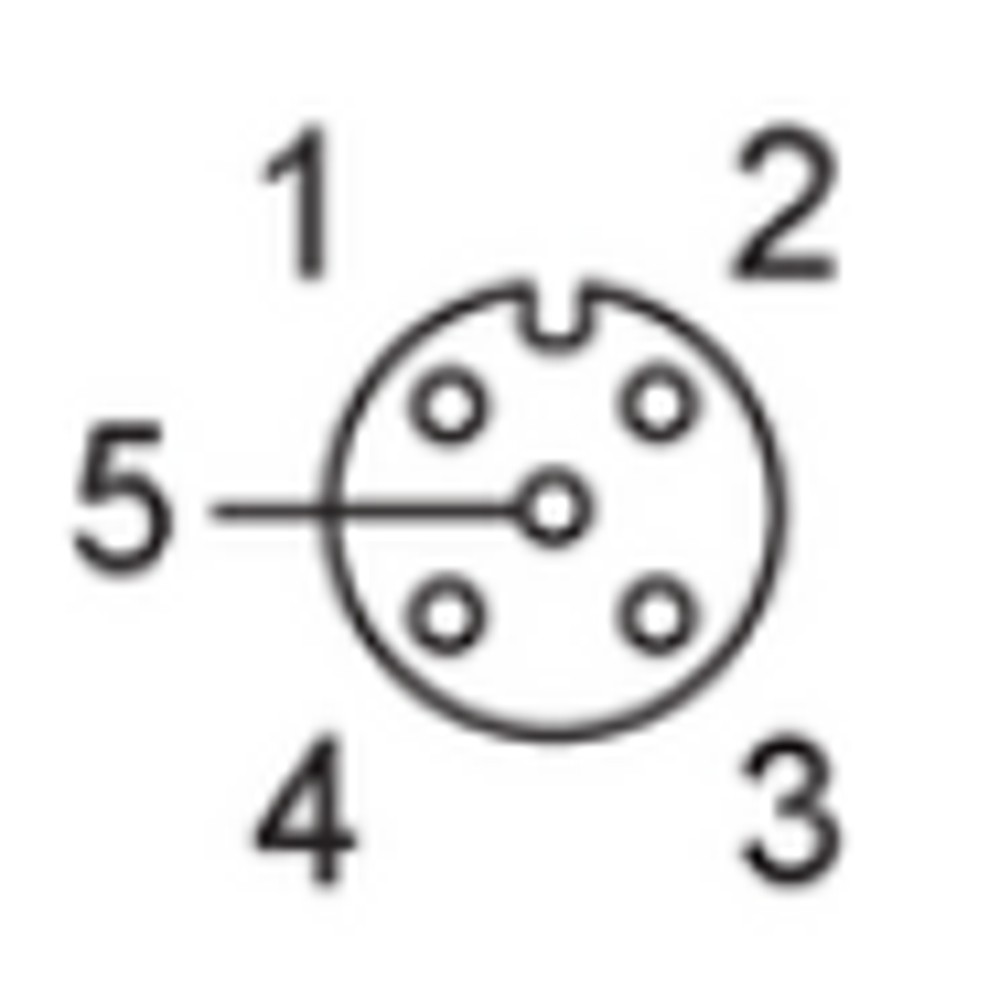

Processo M12, reto, codificação A

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem (Washdown)	✓	O cabo possui classificação IP69K, garantindo vedação contra jatos de água.
Aplicações de alta temperatura (acima de 100 °C)	✗	O limite operacional do material PVC e da vedação EPDM é de 100 °C.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVT061 M12 2m PVC IP69K

Verifique se o dispositivo a ser conectado possui interface M12 codificação A.
Alinhe os pinos do conector macho do dispositivo com o soquete fêmea do cabo.
Insira o conector suavemente até o encaixe total dos pinos.
Rosqueie o anel de travamento manualmente no sentido horário.
Utilize uma ferramenta adequada para aplicar o torque de aperto (0,6 a 1,5 Nm).
Fixe o cabo ao longo da estrutura evitando tensões mecânicas excessivas.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Desconexão física ou perda de sinal intermitente.	Apertos acima do limite de 1,5 Nm ou vibração excessiva.	Inspecionar a integridade da rosca e reapertar manualmente seguindo a especificação de torque.
Falha de continuidade interna por quebra de condutor.	Dobras com raio menor que 10x o diâmetro do cabo.	Testar continuidade elétrica com multímetro enquanto flexiona o cabo.
Oxidação visível nos contatos banhados a ouro.	Infiltração de líquidos por falha na vedação (EPDM).	Examinar o conector M12 em busca de umidade ou corrosão residual.
Aquecimento do cabo e derretimento do revestimento.	Corrente de carga superior a 4 A no circuito.	Verificar se a carga conectada excede a especificação de 4 A (ou 3 A para UL).

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos EVT061 (Datasheet) Esquema Dimensional do Cabo (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação IFM EVT061 e qual sua principal finalidade?

O EVT061 é um cabo de ligação com conector M12 reto, projetado para transmissão de sinais e energia em ambientes com exigências rigorosas de higiene, como a indústria alimentícia.

Quais são as características técnicas que destacam este cabo para uso industrial?

Este cabo possui revestimento em PVC, proteção contra ingresso de fluidos até IP69K, contatos banhados a ouro e materiais resistentes a processos de limpeza agressivos.

Existem restrições de uso ou ambientes onde este cabo não deve ser instalado?

Não é recomendado para aplicações que exijam resistência a produtos químicos incompatíveis com PVC ou em ambientes onde a temperatura exceda o limite operacional de 100 °C.

Quais são os limites elétricos que inviabilizam o uso deste produto?

O cabo não deve ser submetido a tensões superiores a 60 V AC/DC, pois sua especificação técnica limita a operação abaixo deste valor.

Como identificar se o cabo está falhando em uma aplicação de automação?

Sintomas como perda de sinal ou intermitência frequentemente indicam falha no isolamento ou oxidação nos terminais, geralmente causada por torção excessiva ou aperto incorreto dos conectores.

O que devo verificar antes de descartar o cabo por falha de comunicação?

A verificação deve ser feita testando a continuidade dos fios e inspecionando visualmente a vedação do conector M12 em busca de sinais de umidade ou degradação do material de vedação EPDM.

Por que escolher este cabo em vez de uma versão padrão de mercado?

A decisão entre este modelo e outros depende da necessidade de resistência à torção; o EVT061 suporta ciclos de curvatura > 1 milhão, sendo ideal para aplicações dinâmicas.

Este modelo é compatível com sistemas de conexão de outros fabricantes?

Recomenda-se o modelo com conexão M12 para padronização e facilidade de troca rápida, garantindo a vedação necessária para áreas úmidas que conectores comuns não oferecem.

Quais cuidados são essenciais durante a instalação física do cabo?

Certifique-se de respeitar o torque de aperto entre 0,6 e 1,5 Nm e o raio de flexão mínimo, que deve ser de pelo menos 10 vezes o diâmetro do cabo (5,1 mm).

O produto vem em embalagem lacrada e com certificado de origem?

O produto é fornecido em embalagem única (1 peça), com origem garantida pela IFM Electronic, assegurando a conformidade com as especificações técnicas da ficha original.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que indica resistência total contra poeira e jatos de água de alta pressão e alta temperatura. (Ref.: IP 65/67/68/69K)

Conexão M12

Padrão industrial circular para transmissão de sinais elétricos com codificação A. (Ref.: Conexão elétrica)

PVC (Policloreto de Vinila)

Material de isolamento e revestimento do cabo com boa resistência a umidade e flexibilidade. (Ref.: Material)

Torque de aperto

Força aplicada na conexão roscada para garantir a vedação estanque do conector. (Ref.: 0,6...1,5 Nm)

Raio de flexão

Distância mínima permitida para dobrar o cabo sem comprometer a integridade interna. (Ref.: 10 x diâmetro)
