Cabo de Ligação IFM EVT051 10m M12

Pré-visualizar: EVT051 IFM - Cabo de Ligação IFM Indústria Alimentícia 10m M12 Angular/Reto IP69K

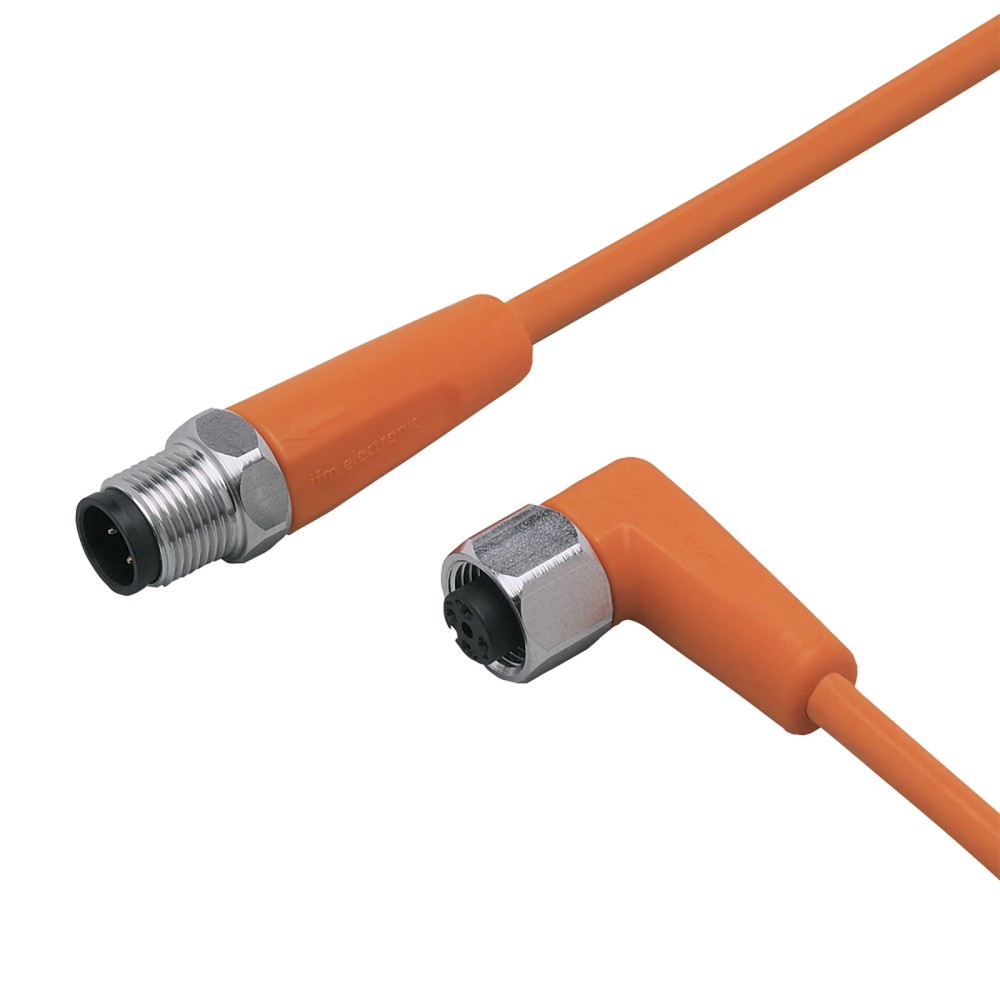

EVT051 IFM - Cabo de Ligação IFM Indústria Alimentícia 10m M12 Angular/Reto IP69K

Imagem meramente ilustrativa

R$ 497,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT051
EAN: 4021179231473
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVT051 IFM - Cabo de Ligação IFM Indústria Alimentícia 10m M12 Angular/Reto IP69K"

Destaques do Produto

Comprimento

10 m

Conexão no soquete

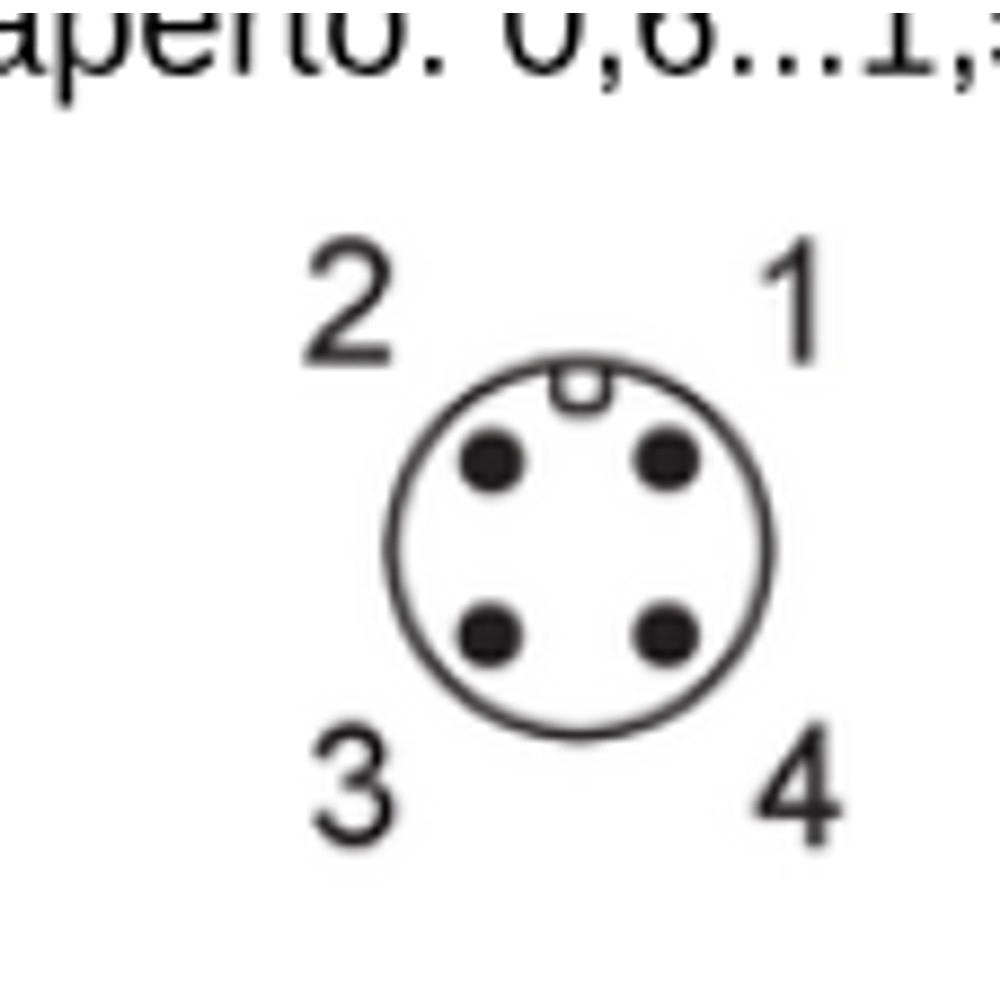

M12 angular, codificação A, 4 contatos

Conexão no conector

M12 reto, codificação A, 4 contatos

Tensão máxima indicada

< 250 V AC / < 300 V DC

Corrente máxima

4 A

Proteção

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVT051, 10 m, M12 Angular/Reto, IP69K

O IFM EVT051 é um cabo de ligação para conectar equipamentos com interfaces M12 em áreas úmidas e higiênicas da indústria de alimentos. Possui 10 m de comprimento, soquete M12 angular e conector M12 reto, ambos com codificação A e 4 contatos. O cabo é de PVC, não contém silicone e conta com proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVT051
Comprimento	10 m
Conexões	Soquete M12 angular e conector M12 reto; codificação A; 4 contatos
Tensão de operação	< 250 V AC / < 300 V DC
Corrente máxima	4 A
Proteção	IP65, IP67, IP68 e IP69K
Material do cabo e dos corpos	PVC
Temperatura ambiente	-25...100 °C
Flexão	Raio mínimo: 10 × diâmetro do cabo; mais de 1.000.000 de ciclos de curvatura
Contato e bloqueio	Contatos dourados; bloqueio em aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de equipamentos com interfaces M12 de codificação A compatíveis com a configuração de 4 contatos e com o arranjo angular/reto do cabo.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação indicada na ficha.
Aplicações que exijam proteção IP65, IP67, IP68 ou IP69K, respeitando as condições de instalação e operação do fabricante.
Instalações com movimentação do cabo dentro dos limites informados para raio de curvatura, ciclos, torção e velocidade.

⚠ Considere outro se precisa de:

Não selecionar para circuitos que excedam os limites indicados de tensão ou corrente: < 250 V AC, < 300 V DC e 4 A.
Não selecionar quando o equipamento exigir uma conexão diferente de M12 codificação A com 4 contatos ou uma geometria incompatível com soquete angular e conector reto.
Não usar em movimento se o raio de curvatura, a torção, a velocidade ou a aceleração exigidos excederem os limites especificados para o cabo.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: ligação em áreas úmidas e higiênicas da indústria de alimentos. A ficha declara proteção IP65, IP67, IP68 e IP69K; a adequação depende da montagem e das condições de uso previstas pelo fabricante.
Possibilidade de uso em instalação móvel dentro dos limites declarados: faixa ambiente móvel de 5...100 °C, raio de curvatura mínimo de 10 × o diâmetro do cabo, esforço de torção de ± 180 °/m e condições de velocidade e aceleração especificadas. Essa possibilidade deve ser validada para o ciclo real da máquina.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVT051, 10 m, M12 Angular/Reto, IP69K, verifique estes pontos:

Escolha o EVT051 quando

A instalação exigir cabo de 10 m com soquete M12 angular e conector M12 reto, codificação A e 4 contatos, para aplicação dentro dos limites elétricos e ambientais informados.

Verifique outra configuração quando

O equipamento exigir outro comprimento, tipo de conexão, codificação, número de contatos ou geometria. Confirme a pinagem e os requisitos elétricos das duas interfaces antes de conectar; esses dados do equipamento não são especificados nesta ficha.

Avalie as condições de movimento

Para uso móvel, confira o raio mínimo de curvatura, os ciclos de curvatura, o esforço de torção e os limites de velocidade e aceleração declarados. Não extrapole esses valores.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM	Marca indicada nos dados do anúncio.
Modelo	EVT051	Código do produto e SKU informado.
GTIN	4021179231473	Identificador comercial informado.
Part number do anúncio	EVT051	Part number prioritário do anúncio.
Part number no catálogo relacionado	VDOAH040VAS0010E04STGH040VAS	Identificador apresentado no registro de catálogo relacionado; confirme a referência aplicável ao pedido.
Categoria	Cabo de ligação; tecnologia de conexão	Classificação informada para o produto.
Quantidade por embalagem	1 peça	Quantidade declarada no registro técnico.
Peso	397,7 g	Valor informado no registro de atributos.
NCM	8544.42.00	Classificação fiscal informada no registro.

Aplicação
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Uso explicitamente indicado na ficha do produto.
Livre de silicone	Sim	Característica declarada para o cabo.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão informados; não exceder os valores indicados.
Corrente máxima	4 A	Limite de carga total indicado na ficha.
Classe de proteção	II	Classe declarada no registro técnico.

Conexões elétricas
Configuração do cabo	10 m, PVC, laranja, Ø 4,9 mm; 4 × 0,34 mm² (42 × Ø 0,1 mm)	Construção e seção dos condutores informadas para o conjunto.
Soquete	1 × M12, angular; codificação A; 4 contatos dourados; corpo de PVC laranja; bloqueio em aço inoxidável 1.4404 (316L); vedação EPDM	Especificação da extremidade fêmea do cabo.
Conector	1 × M12, reto; codificação A; 4 contatos dourados; corpo de PVC laranja; bloqueio em aço inoxidável 1.4404 (316L)	Especificação da extremidade macho do cabo.
Torque máximo de aperto	0,6...1,5 Nm	Faixa indicada para o aperto das conexões M12.
Material dos contatos	Dourado (banhado a ouro)	Acabamento declarado para os contatos das conexões.
Material do bloqueio/porca	Aço inoxidável 1.4404 (316L)	Material especificado para o elemento de bloqueio.
Material da vedação	EPDM	Material indicado para a vedação do soquete.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados na ficha; a proteção efetiva depende da montagem correta e das condições definidas pelo fabricante.
Temperatura ambiente	-25...100 °C	Faixa de temperatura ambiente indicada.
Temperatura ambiente em condição móvel	5...100 °C	Faixa especificada para condição móvel; não substituir pela faixa de instalação fixa.
Temperatura de armazenamento	-25...55 °C	Faixa informada para armazenamento.
Umidade de armazenamento	10...100 %	Intervalo declarado para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência climática informada para armazenamento.
Aviso de temperatura cULus	cULus: ...50	Observação apresentada na ficha; consulte o datasheet para interpretar o limite no contexto da certificação.

Dados mecânicos e movimento
Material do revestimento e dos corpos	PVC	Material declarado para o cabo e corpos das conexões.
Diâmetro do cabo	4,9 mm	Dimensão externa indicada para o cabo.
Raio mínimo de curvatura	10 × diâmetro do cabo	Limite mínimo especificado; respeitar durante a instalação e operação.
Ciclos de curvatura	> 1.000.000	Tolerância declarada para ciclos de curvatura; as condições de ensaio e operação devem ser consultadas no datasheet.
Esforço de torção	± 180 °/m	Limite de torção informado para o cabo.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m	Limite declarado para a condição de deslocamento especificada.
Aceleração máxima	5 m/s²	Valor indicado junto às condições de movimento do cabo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. A conexão M12, por si só, não confirma compatibilidade com um protocolo ou dispositivo específico.

Conexões

Elétrica Cabo de 10 m em PVC, com 4 × 0,34 mm²; soquete M12 angular e conector M12 reto, ambos com codificação A e 4 contatos dourados. Limites informados: < 250 V AC / < 300 V DC e corrente máxima de 4 A. A pinagem deve ser conferida com a documentação dos equipamentos conectados.

Processo Não aplicável: trata-se de um cabo de ligação com conectores M12; não possui conexão de processo para fluido ou gás.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com conexões M12 codificação A, 4 contatos, e interfaces compatíveis com soquete angular e conector reto	✓	A configuração das duas extremidades corresponde à descrita para o cabo; confirme também a pinagem e os requisitos elétricos dos equipamentos.
Circuito dentro dos limites de tensão e corrente indicados	✓	A ficha informa tensão de operação inferior a 250 V AC ou 300 V DC e corrente máxima de 4 A.
Instalação em área úmida ou higiênica da indústria de alimentos	✓	Essa aplicação é indicada na ficha, que também declara graus de proteção IP65, IP67, IP68 e IP69K.
Equipamento que requer outra codificação, número de contatos ou tipo de conexão	✗	A ficha especifica codificação A, 4 contatos, soquete angular e conector reto; não confirma compatibilidade com configurações diferentes.
Aplicação acima dos limites elétricos especificados	✗	A tensão e a corrente da aplicação excederiam os limites declarados para o cabo.
Movimento que exceda os limites mecânicos informados	✗	A ficha estabelece limites para raio de curvatura, ciclos, torção, velocidade e aceleração; não há base para recomendar operação além deles.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVT051, 10 m, M12 Angular/Reto, IP69K

Confirme que as interfaces do equipamento correspondem a M12, codificação A, 4 contatos, com disposição compatível com soquete angular e conector reto.

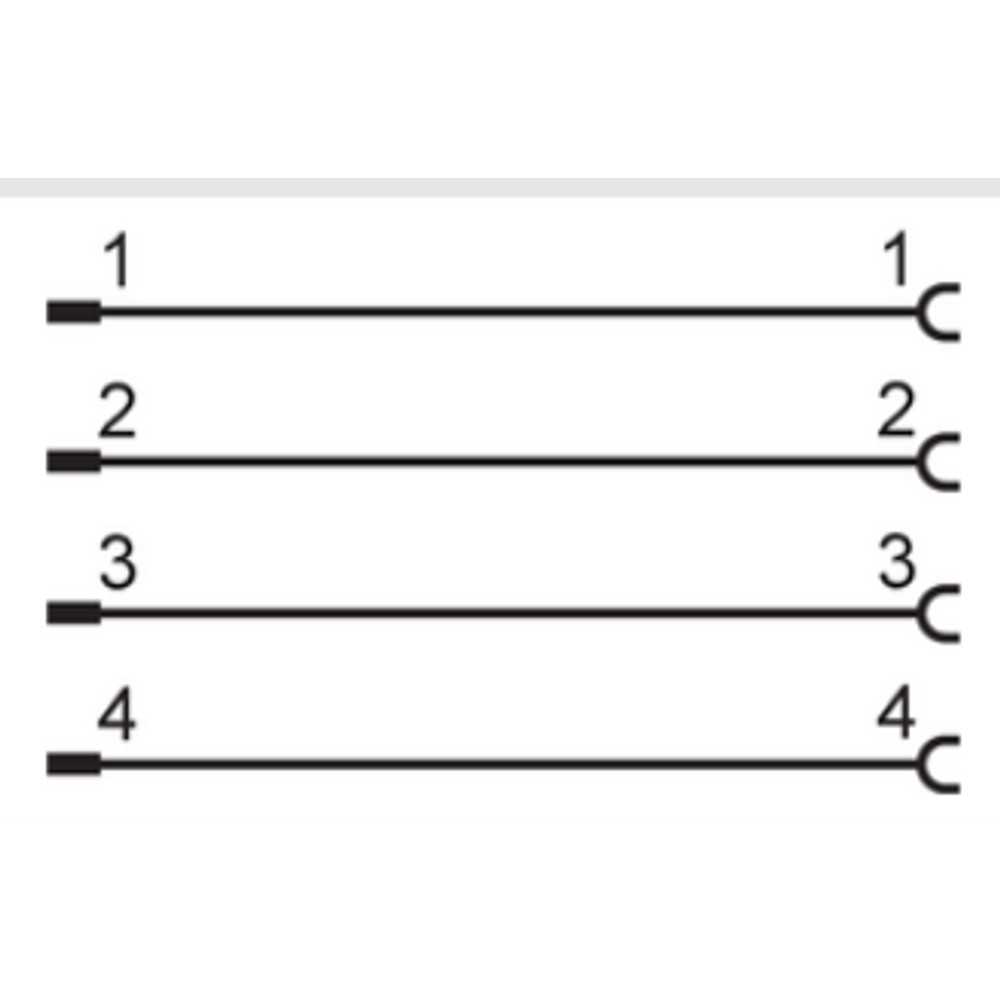

Verifique a pinagem e os requisitos elétricos dos equipamentos nas respectivas documentações antes de energizar; a ficha do cabo não detalha a atribuição dos pinos.
Desenergize o circuito e inspecione conectores, contatos e vedações antes da conexão.
Alinhe os conectores sem forçar os contatos e acople as roscas corretamente.
Aperte as conexões dentro da faixa especificada de 0,6...1,5 Nm, sem exceder o limite.
Roteie o cabo respeitando o raio mínimo de curvatura e, em aplicações móveis, os limites de movimento informados pelo fabricante.

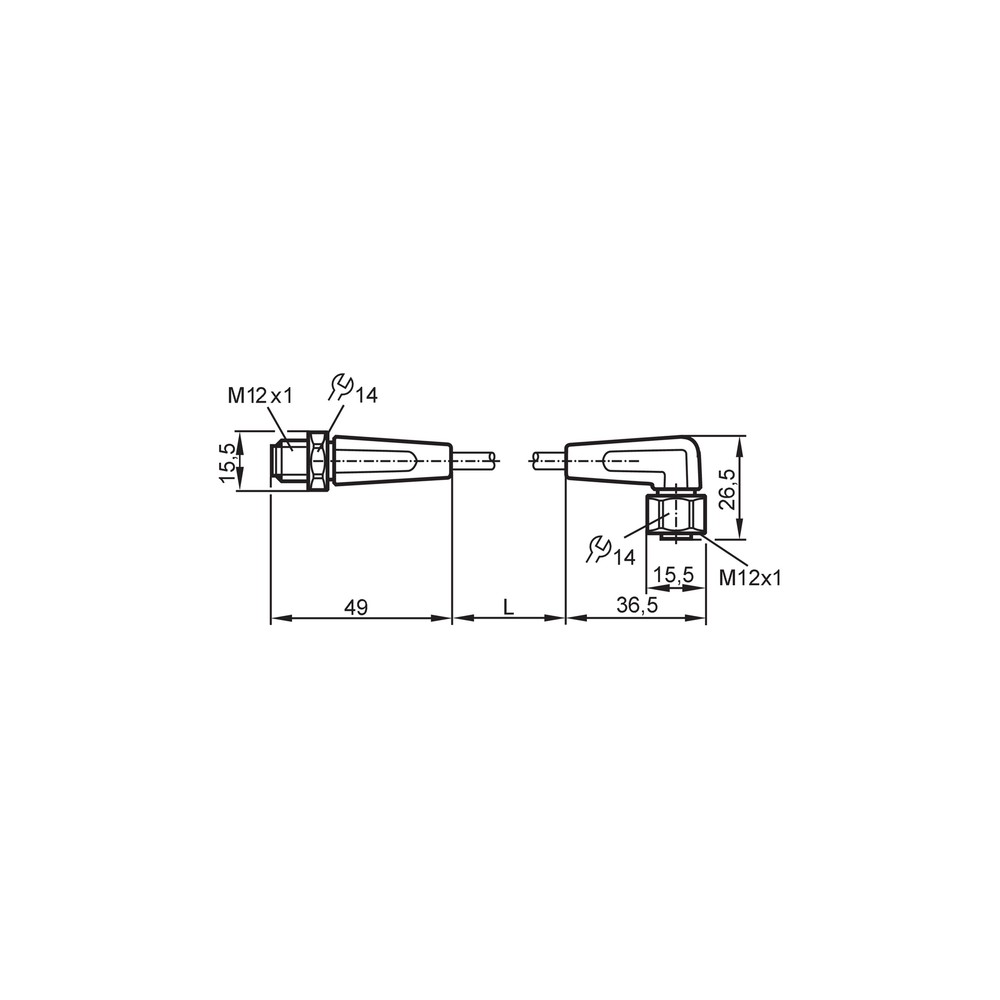

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não estabelece comunicação ou não apresenta sinal.	Possível incompatibilidade de pinagem, codificação ou requisitos elétricos entre as interfaces conectadas.	Compare a pinagem e a codificação A dos conectores com os documentos dos dois equipamentos; confira também tensão e corrente do circuito.
Conexão intermitente durante movimentação do cabo.	O roteamento pode estar excedendo o raio mínimo de curvatura ou os limites de torção e movimento especificados.	Inspecione o percurso e compare a curvatura, torção, velocidade e aceleração com os limites do datasheet.
Há umidade ou perda de vedação na conexão.	Acoplamento incompleto, vedação danificada ou montagem fora das condições necessárias para atingir o grau de proteção declarado.	Desenergize, inspecione a vedação EPDM e as superfícies de conexão, confirme o acoplamento correto e consulte as instruções do fabricante para a aplicação.
A conexão aquece ou o circuito apresenta funcionamento irregular.	A aplicação pode exceder a corrente máxima ou a tensão de operação indicada, ou pode haver contato inadequado.	Meça a tensão e a corrente do circuito e inspecione o acoplamento e os contatos; compare os resultados com os limites do cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVT051 (Datasheet) Desenho em escala IFM EVT051 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM EVT051 e para quem ele serve?

É um cabo de ligação M12 destinado a conectar equipamentos compatíveis em áreas úmidas e higiênicas da indústria de alimentos. A configuração é de soquete angular e conector reto, ambos com codificação A e 4 contatos.

O que acompanha o EVT051?

A ficha informa uma peça por embalagem: o cabo de ligação EVT051. Não há acessórios adicionais listados.

O EVT051 funciona com qualquer dispositivo M12?

Não é possível confirmar compatibilidade com qualquer dispositivo M12. Verifique se as conexões são codificação A, têm 4 contatos e correspondem às geometrias angular e reta, além de validar a pinagem e os requisitos elétricos.

Posso usar este cabo acima de 4 A ou dos limites de tensão informados?

Não; a ficha indica corrente máxima de 4 A e tensão de operação inferior a 250 V AC ou 300 V DC. Uma aplicação que exceda esses limites não corresponde às especificações do cabo.

Este cabo serve para um equipamento que exige outra codificação ou mais contatos?

A ficha especifica codificação A e 4 contatos. Não há compatibilidade declarada para outra codificação ou quantidade de contatos.

O equipamento não funciona depois de conectar o cabo; o que verifico antes de trocar?

Confira primeiro a pinagem, o acoplamento e a compatibilidade das interfaces M12. Depois, verifique se tensão e corrente do circuito estão dentro dos limites declarados.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é o cabo estar submetido a curvatura, torção ou movimento fora dos limites especificados. Inspecione o roteamento e compare as condições reais com o datasheet antes de substituir o cabo.

Como escolho entre o EVT051 e outro cabo M12?

Escolha o EVT051 quando forem necessários 10 m, soquete angular, conector reto, codificação A e 4 contatos. Procure outra configuração se o comprimento, a geometria ou a interface requerida forem diferentes.

Que cuidados devo tomar para instalar o cabo?

Alinhe os conectores sem forçar os contatos, confirme a pinagem na documentação dos equipamentos e respeite o torque indicado de 0,6...1,5 Nm. No roteamento, observe o raio mínimo de curvatura especificado.

O cabo pode ser usado em uma aplicação móvel?

A ficha informa uma faixa de temperatura ambiente móvel de 5...100 °C e limites específicos de curvatura, torção, velocidade e aceleração. Compare esses parâmetros com o movimento real da instalação antes de selecionar o cabo.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação especificada para os conectores M12 deste cabo (Ref.: conexão elétrica do soquete e do conector).

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso, conforme condições de ensaio e montagem aplicáveis (Ref.: IP65, IP67, IP68 e IP69K).

Raio mínimo de curvatura

Menor raio de curvatura indicado para o cabo; deve ser respeitado no roteamento e no movimento (Ref.: 10 × diâmetro do cabo).

Esforço de torção

Limite de torção informado para o cabo ao longo do comprimento (Ref.: ± 180 °/m).

Contato banhado a ouro

Contato com acabamento dourado, conforme especificação do conector (Ref.: contatos dourados).
