Cabo de Ligação IFM EVT049 M12 - Indústria Alimentícia

Pré-visualizar: EVT049 IFM - Cabo de Ligação ifm M12 Indústria Alimentícia 2m PVC IP69K

EVT049 IFM - Cabo de Ligação ifm M12 Indústria Alimentícia 2m PVC IP69K

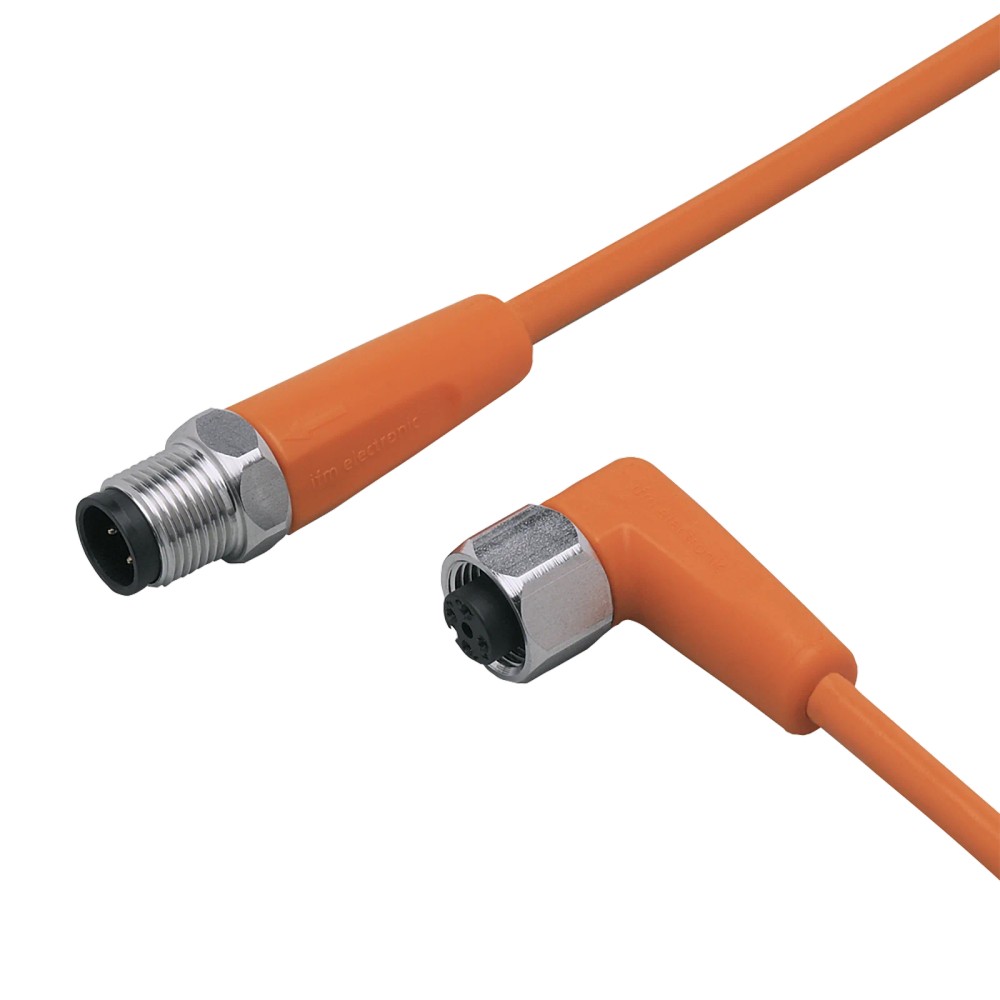

Imagem meramente ilustrativa

R$ 402,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT049
EAN: 4021179231459
NCM do produto: 85444200

Destaques do Produto Tipo de Conexão Lado A...mais

Fechar menu

Saiba mais sobre: "EVT049 IFM - Cabo de Ligação ifm M12 Indústria Alimentícia 2m PVC IP69K"

Destaques do Produto

Tipo de Conexão Lado A

M12 Angular

Tipo de Conexão Lado B

M12 Reto

Comprimento do Cabo

2 metros

Material do Revestimento

PVC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação ifm EVT049 M12 2m PVC IP69K

Este cabo de conexão industrial foi projetado para ambientes úmidos e higiênicos, apresentando grau de proteção IP69K para máxima resistência a lavagens. Com 2 metros de comprimento e revestimento em PVC, é ideal para automação em indústrias alimentícias. Conta com contatos banhados a ouro para garantir uma transmissão de sinal estável e duradoura.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Comprimento	2 m
Grau de Proteção	IP69K
Material	PVC
Tensão	< 250 V AC
Corrente	4 A
Sem Silicone	Sim
Faixa de Temperatura	-25...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas de processamento de alimentos
Zonas de lavagem com alta pressão e temperatura (processos CIP)
Automação industrial que exige grau de proteção IP69K
Aplicações que exigem ausência total de silicone

⚠ Considere outro se precisa de:

Ambientes com exposição a óleos minerais que degradam PVC
Torção mecânica superior a ±180°/m
Temperaturas de operação acima de 100°C
Instalações com vibração extrema sem suporte para o cabo

APLICAÇÕES E USO

Indústria alimentícia: Áreas de processamento e higienização
Ambientes úmidos (washdown): Resistência contra jatos de água
Sistemas de sensores M12: Conectividade em automação industrial

COMO ESCOLHER

Antes de comprar o Cabo de Ligação ifm EVT049 M12 2m PVC IP69K, verifique estes pontos:

Quando utilizar o EVT049

Indicado quando a aplicação requer um cabo com alta resistência à lavagem (IP69K), ausência de silicone e conexão padrão M12 em ambientes higiênicos.

Quando buscar alternativas

Procure alternativas se a aplicação exigir resistência química extrema contra óleos ou ácidos agressivos não compatíveis com PVC, ou se a torção do cabo for superior aos limites de design.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite máximo de isolação elétrica para operação segura.
Capacidade de carga total	4 A	Corrente máxima nominal suportada pelo cabo.
Classe de proteção	II	Isolação básica de segurança contra choques elétricos.

Condições Ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Níveis de vedação contra sólidos e líquidos, incluindo alta pressão.
Temperatura ambiente (móvel)	5...100 °C	Faixa de operação térmica recomendada para movimento flexível.
Temperatura de armazenamento	-25...55 °C	Condições ideais para estocagem do componente.

Dados Mecânicos
Material da porca	1.4404 (aço inoxidável / 316L)	Material do componente de bloqueio resistente à corrosão.
Material de vedação	EPDM	Composto utilizado para garantir a estanqueidade.
Raio de flexão (aplicação flexível)	mín. 10 x diâmetro do cabo	Limite de dobramento para evitar fadiga interna dos condutores.

COMPATIBILIDADE

Comunicação

• N/A (Cabo de sinal analógico/digital)

Conexões

Elétrica M12 A-coded

Processo M12 Conector/Soquete

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de alta pressão e lavagem (IP69K)	✓	Componente certificado com vedação EPDM e corpo em PVC para suportar jatos.
Ambientes com exigência 'Livre de Silicone'	✓	O produto é fabricado sem silicone, evitando contaminação.
Exposição constante a ácidos fortes	✗	O material de revestimento PVC possui resistência química limitada contra certos reagentes químicos.

INSTALAÇÃO

Como instalar o Cabo de Ligação ifm EVT049 M12 2m PVC IP69K

Desligue a fonte de alimentação do dispositivo para garantir a segurança elétrica.
Verifique se o conector M12 do sensor/atuador está limpo e livre de detritos.
Alinhe o pino guia do conector fêmea com a fenda do conector macho.
Rosqueie manualmente a porca de travamento (aço inox) no sentido horário até encostar.
Utilize uma ferramenta de aperto para finalizar o torque (0,6 a 1,5 Nm) para garantir a vedação IP69K.
Reenergize o sistema e teste a continuidade da comunicação.

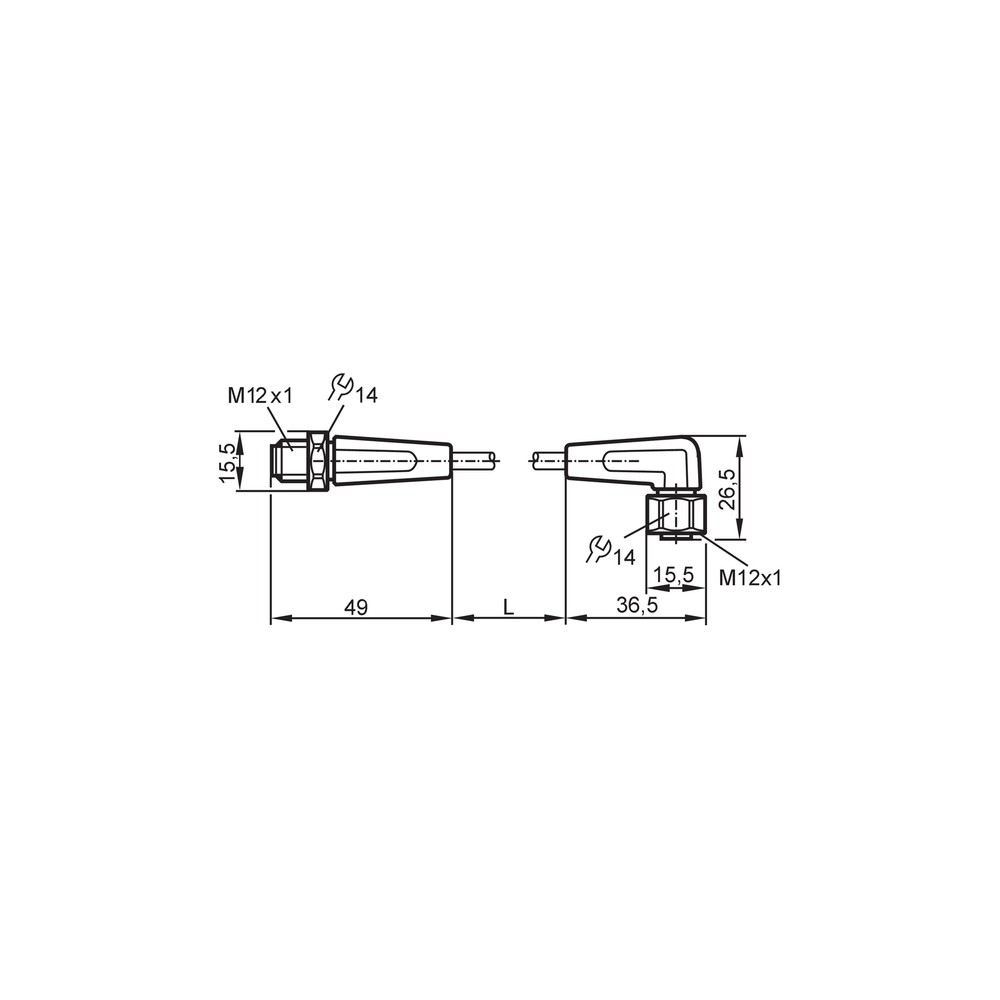

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade ou falha de comunicação intermitente.	Torque de aperto fora do especificado (0,6-1,5 Nm) ou vedação danificada.	Inspecione o anel de vedação EPDM e verifique o torque de fixação.
Desgaste precoce, ressecamento ou rachaduras no revestimento.	Exposição a agentes químicos incompatíveis com PVC.	Realize inspeção visual no isolamento externo do cabo.
Quebra interna de condutores resultando em perda de sinal.	Raio de curvatura menor que 10x o diâmetro do cabo durante a instalação.	Teste de continuidade com multímetro durante a movimentação do cabo.
Alta resistência ou falha de transmissão.	Corrosão ou sujeira nos pinos de conexão.	Verifique a limpeza e oxidação dos pinos banhados a ouro.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVT049 (Datasheet) Desenho Técnico Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este cabo e para que ele serve?

O EVT049 é um cabo de conexão industrial M12 de 2 metros, projetado especificamente para indústrias alimentícias e ambientes com exigência de lavagem higiênica (IP69K). Ele serve para interconectar sensores e atuadores em sistemas de automação que exigem resistência contra líquidos e alta pressão.

Este cabo possui alguma característica especial de fabricação?

Sim, ele possui contatos banhados a ouro para assegurar a condutividade e é livre de silicone, o que previne contaminação em processos sensíveis da indústria alimentícia.

Para quais aplicações o cabo não é recomendado?

Ele NÃO é indicado para ambientes com torção contínua severa acima de ±180°/m, ou locais com exposição a produtos químicos agressivos não compatíveis com revestimento de PVC.

Existe alguma limitação de voltagem para o uso deste componente?

O cabo não deve ser utilizado em aplicações que operam com tensões superiores a 250V AC ou 300V DC, sob risco de dano dielétrico permanente.

O que significa quando o sinal do sensor falha intermitentemente após a limpeza da máquina?

O sintoma comum é a perda de sinal ou intermitência nos dados; a causa pode ser uma vedação mal torqueada que permitiu entrada de umidade no conector M12. Verifique o torque de aperto (0,6 a 1,5 Nm) e a integridade do anel de vedação EPDM.

Como diagnosticar falhas físicas no cabo?

Se houver oxidação aparente nos contatos ou rompimento do revestimento externo de PVC, a causa provável é fadiga mecânica ou exposição indevida a agentes químicos. Realize a verificação visual dos pinos e o teste de continuidade do cabo antes de substituí-lo.

Devo comprar este cabo montado ou montar conectores avulsos?

Este produto é um cabo de ligação pronto para uso, ideal para manutenção preventiva e reposição rápida sem necessidade de montagem de conectores. Alternativas seriam cabos com conectores injetados de materiais diferentes (como PUR) se a resistência mecânica ou química for insuficiente.

Este cabo vem acompanhado de sensores ou é vendido como kit?

O cabo M12 de 2 metros é uma peça única e pronta; ele não compõe um kit de sensores, sendo necessário adquirir os dispositivos de automação separadamente.

Quais cuidados devo ter ao instalar o cabo?

Para instalação, certifique-se de que a rosca esteja limpa, rosqueie manualmente o conector M12 e finalize o aperto com a ferramenta de torque adequada, respeitando o limite de 0,6 a 1,5 Nm.

Qual a procedência deste cabo?

A procedência é garantida pela fabricação IFM, sendo faturado diretamente pela IFM ELECTRONIC LTDA.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e resistência a jatos de água de alta pressão e alta temperatura (Ref.: DIN 40050-9).

M12

Padrão de conector industrial circular com diâmetro de rosca de 12mm, amplamente usado em automação (Ref.: IEC 61076-2-101).

PVC

Policloreto de Vinila, material isolante do cabo com boa flexibilidade e resistência química padrão (Ref.: Dados técnicos EVT049).

EPDM

Borracha de Etileno-Propileno-Dieno, utilizada como material de vedação resistente ao envelhecimento (Ref.: Dados técnicos EVT049).

1.4404

Aço inoxidável 316L, resistente à corrosão, utilizado nos componentes de bloqueio do conector (Ref.: Aço AISI 316L).
