Cabo de Ligação IFM EVT048 M12

Pré-visualizar: EVT048 IFM - Cabo de Ligação IFM M12 Indústria Alimentícia PVC 1m IP69K

EVT048 IFM - Cabo de Ligação IFM M12 Indústria Alimentícia PVC 1m IP69K

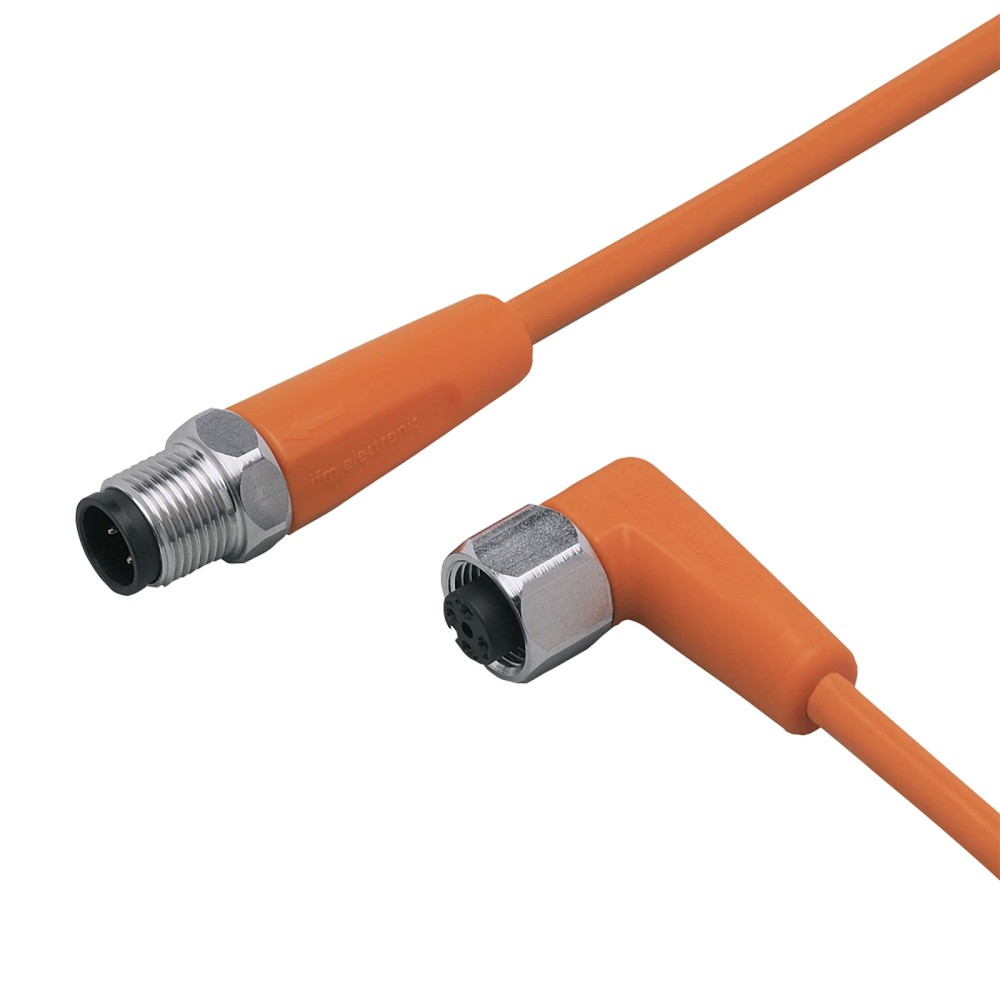

Imagem meramente ilustrativa

R$ 397,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT048
EAN: 4021179231442
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo 1...mais

Fechar menu

Saiba mais sobre: "EVT048 IFM - Cabo de Ligação IFM M12 Indústria Alimentícia PVC 1m IP69K"

Destaques do Produto

Comprimento do cabo

1 metro

Conexão Lado A

M12 angular

Conexão Lado B

M12 reto

Material do Bloqueio

Aço inoxidável 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT048 IFM - Cabo de Ligação M12 1m PVC para Indústria Alimentícia

O cabo de ligação IFM EVT048 é um componente de conexão industrial de 1 metro com conectores M12, ideal para ambientes úmidos e higiênicos. Fabricado com revestimento em PVC e porca em aço inoxidável 316L, oferece alta durabilidade e vedação IP69K. É a solução ideal para conectar sensores e dispositivos em linhas de produção alimentícia que exigem limpeza rigorosa.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVT048
Comprimento	1 m
Material Porca	Aço Inoxidável 316L
Grau de Proteção	IP69K
Tensão Operação	< 250 V AC / < 300 V DC
Corrente Máxima	4 A
Temperatura	-25 a 100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria alimentícia e de bebidas
Áreas com exigência de higienização frequente (lavagem de alta pressão)
Aplicações com sensores M12 de 4 polos padrão

⚠ Considere outro se precisa de:

Ambientes com presença de fluidos de corte agressivos não compatíveis com PVC
Aplicações com temperaturas de operação superiores a 100°C
Áreas sujeitas a torção constante acima de ± 180 °/m sem suporte mecânico

APLICAÇÕES E USO

Conexão de sensores em linhas de envase
Ambientes com lavagem frequente sob alta pressão (IP69K)
Equipamentos de automação em processamento de alimentos e bebidas

COMO ESCOLHER

Antes de comprar o EVT048 IFM - Cabo de Ligação M12 1m PVC para Indústria Alimentícia, verifique estes pontos:

Escolha este modelo se

Você precisa de um cabo com vedação IP69K para ambientes de limpeza sanitária e sensores com conexão M12 de 4 polos.

Busque outra opção se

Sua aplicação exige blindagem contra interferência eletromagnética (EMC) severa ou se o ambiente contiver agentes químicos incompatíveis com o material de revestimento em PVC.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material do invólucro	PVC	Material isolante e de revestimento padrão.
Material da porca	Aço inoxidável 316L	Alta resistência contra oxidação em ambientes corrosivos.

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de isolação elétrica para operação segura.
Capacidade de carga total	4 A	Corrente máxima suportada pelo cabo.
Classe de proteção	II	Isolação dupla ou reforçada.

Condições Ambientais
Temperatura ambiente	-25...100 °C	Faixa de operação térmica permitida.
Grau de proteção	IP65, IP67, IP68, IP69K	Proteção contra entrada de partículas e líquidos.

COMPATIBILIDADE

Comunicação

• Sinais digitais padrão (PNP/NPN)

• Sensores indutivos/capacitivos M12

Conexões

Elétrica 4 x 0,34 mm²

Processo M12 A-coded

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Áreas de processamento de alimentos (washdown)	✓	O material de construção e o grau de proteção IP69K atendem aos requisitos sanitários.
Ambientes com necessidade de blindagem EMC pesada	✗	O cabo não possui blindagem trançada para proteção contra interferência eletromagnética de alta frequência.

INSTALAÇÃO

Como instalar o EVT048 IFM - Cabo de Ligação M12 1m PVC para Indústria Alimentícia

Certifique-se de que o dispositivo está desenergizado.
Verifique se o anel de vedação (EPDM) está posicionado corretamente no conector fêmea.
Alinhe a guia de chaveta do conector com a entrada do sensor.
Insira o conector firmemente até o encaixe total.
Rosqueie a porca serrilhada manualmente até o batente.
Aplique um aperto final (0,6 a 1,5 Nm) para garantir a estanqueidade IP69K.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade nos contatos ou falha de sinal intermitente	Aperto insuficiente da porca de travamento	Verificar se o torque aplicado está dentro de 0,6 a 1,5 Nm
Rompimento interno dos condutores do cabo	Dobra excessiva abaixo do raio mínimo permitido	Inspecionar visualmente o cabo em busca de dobras vincadas ou rachaduras
Oxidação nos pinos do conector	Vedação EPDM danificada por contato químico	Verificar integridade física do anel de vedação de borracha
Aquecimento do cabo durante operação	Sobrecarga de corrente no circuito	Medir a corrente de carga e comparar com o limite de 4A

DOCUMENTAÇÃO TÉCNICA

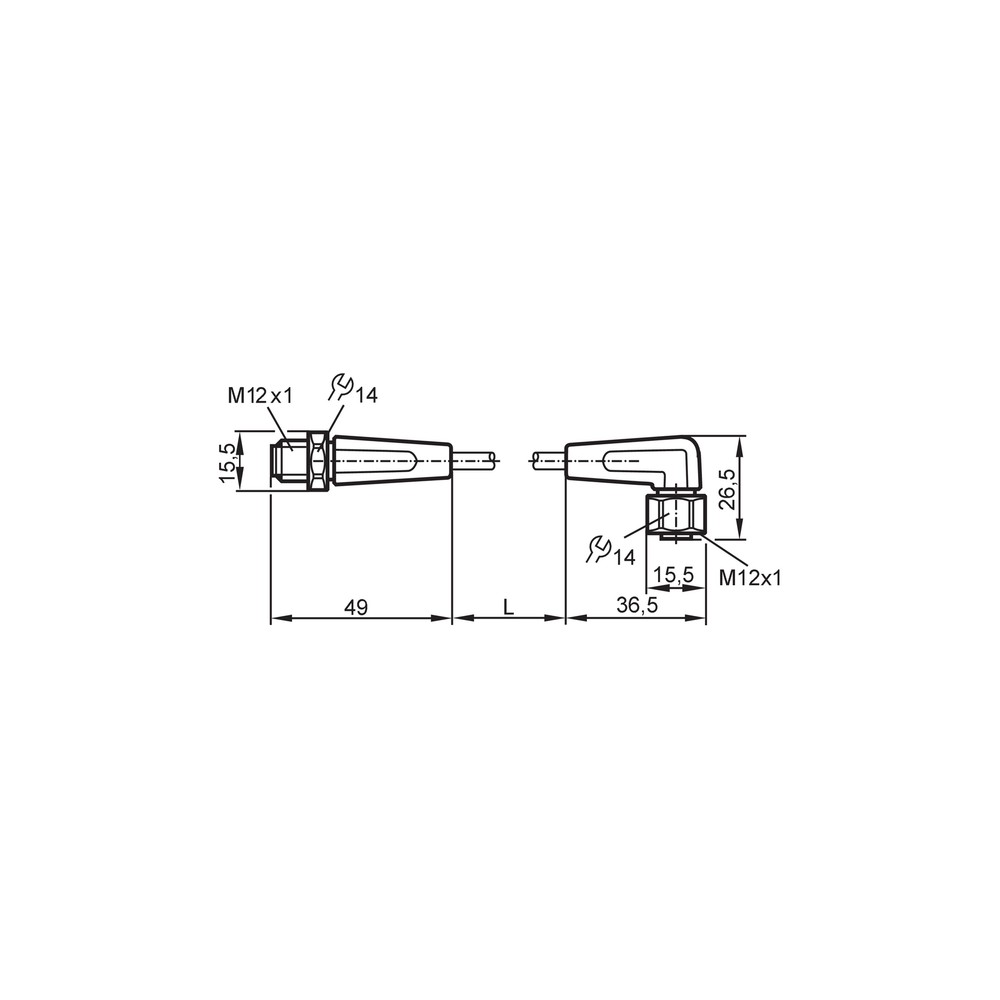

Datasheet Técnico EVT048 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação IFM EVT048?

O EVT048 é um cabo de ligação com conectores M12 (fêmea angular e macho reto), projetado especificamente para aplicações na indústria alimentícia, garantindo vedação IP69K e resistência em ambientes úmidos.

Quais são as principais características físicas deste cabo?

Sim, ele é um cabo de 4 vias com 1 metro de comprimento, blindado por contatos banhados a ouro e corpo em material resistente a processos de limpeza rigorosos.

Este cabo pode ser utilizado em qualquer ambiente industrial?

Não é recomendado para áreas onde haja risco de contaminação por óleo industrial de corte ou fluidos agressivos que não sejam compatíveis com PVC, nem para aplicações com exigência de cabos de comunicação blindados contra interferência EMI (o cabo possui apenas blindagem no contato/estrutura).

Quais são as limitações de temperatura para este cabo?

Não deve ser aplicado em ambientes com temperaturas superiores a 100°C ou abaixo de -25°C, pois o material do revestimento (PVC) e a vedação podem perder suas propriedades mecânicas.

O que fazer se o sinal falhar em uma conexão?

Se houver perda de sinal ou erro intermitente, verifique se o torque de aperto do conector M12 está entre 0,6 e 1,5 Nm e se não há oxidação nos contatos expostos a umidade.

Como diagnosticar falhas de comunicação intermitentes neste cabo?

A causa provável de sinal intermitente é a falha no assentamento da vedação EPDM ou aperto insuficiente, causando entrada de umidade, o que pode ser verificado inspecionando visualmente o selo de borracha.

Este modelo é superior a um cabo M12 comum?

Para aplicações estáticas simples ou ambientes sem necessidade de grau de proteção IP69K, modelos de cabos M12 padrão de mercado podem ser suficientes; este modelo é indicado especificamente quando a higienização é crítica.

Este produto vem em kit ou é vendido individualmente?

O EVT048 é fornecido como uma unidade única e pronta para instalação, não sendo um kit; é ideal para substituição pontual em sensores M12 já instalados.

Existe algum cuidado especial na instalação?

Certifique-se de alinhar corretamente o pino guia do conector M12 antes de girar a porca serrilhada e aplique o torque manual (0,6 a 1,5 Nm) para garantir a vedação IP69K.

Este cabo possui silicone em sua composição?

Sim, ele é isento de silicone, o que previne a contaminação cruzada em ambientes de pintura ou linhas de envase sensíveis onde o silicone é estritamente proibido.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência total contra entrada de poeira e jatos de água de alta pressão e alta temperatura. (Ref.: DIN 40050-9)

PVC (Policloreto de Vinila)

Material de revestimento do cabo com boa flexibilidade e resistência química, adequado para aplicações gerais e ambientes úmidos.

Codificação A

Padrão de pinagem M12 para sensores e dispositivos de automação, garantindo a compatibilidade mecânica do encaixe. (Ref.: IEC 61076-2-101)

316L (Aço Inoxidável)

Liga de aço inoxidável de alta resistência à corrosão, utilizada na porca do conector para garantir durabilidade em ambientes sanitários.

EPDM

Elastômero de etileno-propileno-dieno, material da vedação que oferece excelente resistência ao envelhecimento e umidade.
