Cabo de Ligação IFM EVT045 10m

Pré-visualizar: EVT045 IFM - Cabo de Ligação IFM Indústria Alimentícia 10m PVC IP69K

EVT045 IFM - Cabo de Ligação IFM Indústria Alimentícia 10m PVC IP69K

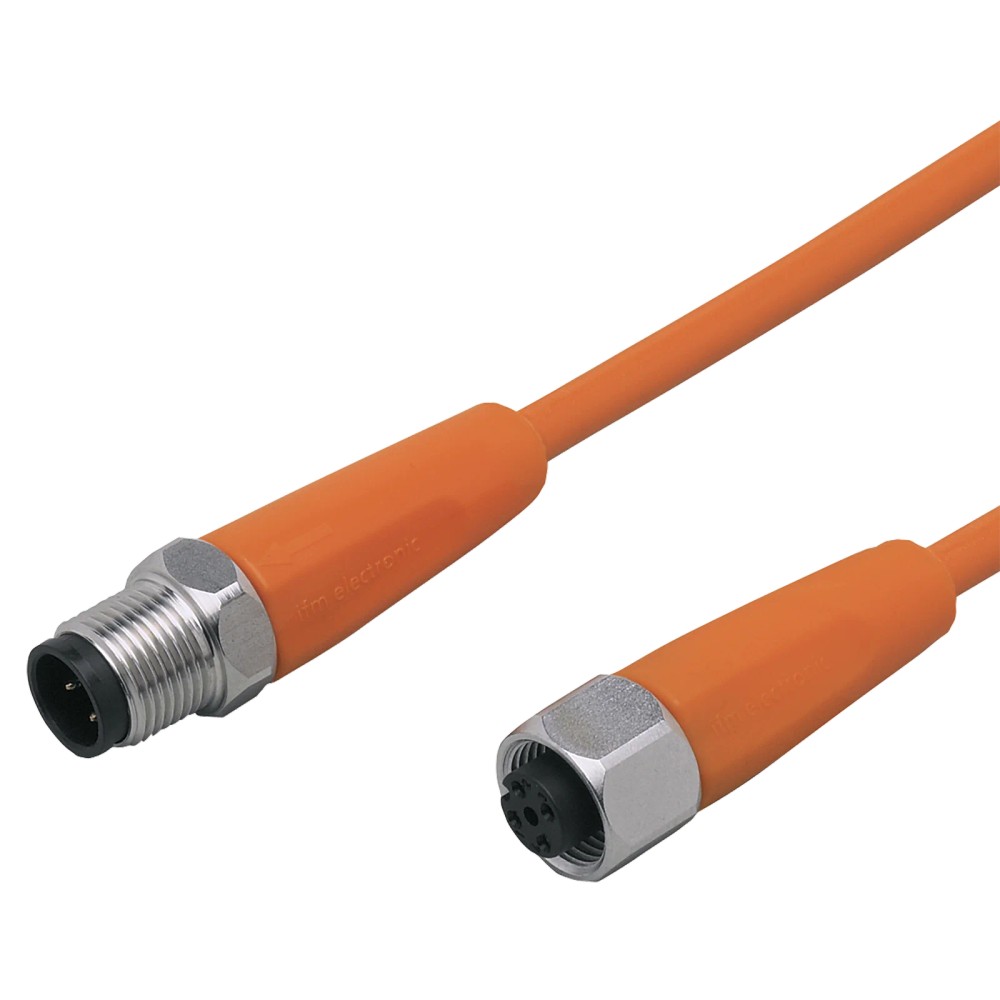

Imagem meramente ilustrativa

R$ 497,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT045
EAN: 4021179231411
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVT045 IFM - Cabo de Ligação IFM Indústria Alimentícia 10m PVC IP69K"

Destaques do Produto

Comprimento

10 m

Conexão

M12 reto, A-codificado, 4 contatos

Tensão máxima de operação informada

< 250 V AC / < 300 V DC

Corrente total

4 A

Revestimento e proteção

PVC; IP65/IP67/IP68/IP69K

Aplicação indicada na ficha

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVT045, M12 reto A-codificado, 10 m, PVC, IP65/IP67/IP68/IP69K

O IFM EVT045 é um cabo de ligação de 10 m para áreas úmidas e higiênicas na indústria de alimentos. Possui conexão M12 reta A-codificada com 4 contatos dourados e cabo de PVC. Sua proteção é especificada como IP65, IP67, IP68 e IP69K; o produto é sem silicone e admite tolerâncias para dobras e deslocamentos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Comprimento	10 m
Conexão	1 x M12 reto, A-codificado, 4 contatos
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Material do cabo	PVC, laranja, Ø 4,9 mm
Grau de proteção	IP65, IP67, IP68, IP69K
Temperatura ambiente	-25...100 °C
Material da porca de bloqueio	1.4404 (aço inoxidável / 316L)
Peso	396,3 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação declarada para o produto.
Ligações que necessitem de cabo de 10 m e conexão M12 reta A-codificada com 4 contatos, desde que a contraparte corresponda mecanicamente e o circuito respeite os limites elétricos do cabo.
Aplicações com exposição que exija um dos graus de proteção especificados, com montagem e acoplamento adequados.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir comprimento diferente de 10 m sem confirmar que o comprimento atende ao trajeto.
Não exceder a tensão de operação indicada (< 250 V AC / < 300 V DC) nem a capacidade de carga total de 4 A.
Não presumir compatibilidade com conectores de outra codificação, número de contatos ou geometria; esses dados devem corresponder à interface existente.

APLICAÇÕES E USO

Aplicação declarada: ligação em áreas úmidas e higiênicas na indústria de alimentos; a ficha também declara ausência de silicone.
Possibilidade a validar: instalação em trajetos com movimento, desde que se respeitem os dados de flexão, torção, velocidade e aceleração informados. A velocidade máxima de 3,3 m/s aplica-se à condição declarada de deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
A ficha lista IP65, IP67, IP68 e IP69K. A seleção para uma condição específica de lavagem ou imersão exige confirmar a montagem, o acoplamento e os requisitos do sistema no datasheet.
Não usar fora dos limites elétricos informados: tensão < 250 V AC / < 300 V DC e carga total de 4 A.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVT045, M12 reto A-codificado, 10 m, PVC, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVT045 quando

A aplicação exigir cabo de 10 m, conexão M12 reta A-codificada de 4 contatos, revestimento em PVC e uso em áreas úmidas e higiênicas na indústria de alimentos. Confirme que tensão, carga total e interfaces correspondem ao circuito.

Considere outra configuração quando

O projeto exigir outro comprimento, outro tipo de conexão ou uma codificação diferente da M12 A-codificada reta. A ficha deste modelo não confirma essas configurações; consulte o catálogo do fabricante para selecionar a variante correspondente.

Verifique antes da instalação

Confira os limites elétricos e ambientais, o grau de proteção requerido e a geometria da contraparte. A classificação de proteção depende da montagem correta da conexão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante indicada no anúncio.
Modelo	EVT045	Código do produto.
Tipo de produto	Cabo de ligação	Categoria funcional declarada.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação informada na ficha do produto.
Características especiais	Sem silicone; contatos banhados a ouro; tolerâncias para dobras e deslocamentos	Características explicitamente declaradas.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão informados pelo fabricante.
Capacidade de carga total	4 A	Limite de carga total declarado.
Classe de proteção	II	Classe especificada na ficha.

Conexões elétricas
Cabo	10 m; PVC; laranja; Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas declaradas para o cabo.
Conector	1 x M12, reto; codificação A; 4 contatos dourados; corpo em PVC laranja; bloqueio em 1.4404 (aço inoxidável / 316L)	Configuração do conector informada na ficha.
Soquete	1 x M12, reto; codificação A; 4 contatos dourados; corpo em PVC laranja; bloqueio em 1.4404 (aço inoxidável / 316L); vedação EPDM	Configuração do soquete informada na ficha.
Torque máximo de aperto	0,6...1,5 Nm	Faixa declarada para a conexão; respeitar na montagem.
Atribuição de pinos	Não informada no contexto disponível	Consultar datasheet do fabricante antes de conectar os condutores.

Proteção e materiais
Grau de proteção	IP65; IP67; IP68; IP69K	Graus declarados; a proteção depende da conexão corretamente montada.
Material do invólucro/cabo	PVC	Material informado para o corpo e o revestimento.
Material da porca de bloqueio	1.4404 (aço inoxidável / 316L)	Material declarado para o bloqueio.
Material da vedação	EPDM	Material declarado para a vedação do soquete.
Contatos	Dourados	Acabamento dos 4 contatos especificado na ficha.
Isento de silicone	Sim	Característica declarada pelo fabricante.

Condições ambientais
Temperatura ambiente	-25...100 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente móvel	5...100 °C	Faixa declarada para condição móvel.
Aviso de temperatura cULus	Até 50 °C	Limite indicado no aviso cULus da ficha.
Temperatura de armazenamento	-25...55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de umidade declarada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação informada para armazenamento.

Dados mecânicos e movimento
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para o cabo.
Ciclos de curvatura	> 1 milhão	Valor informado na ficha para ciclos de curvatura.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível; considerar o diâmetro especificado do cabo.
Esforço de torção	± 180 °/m	Valor informado para torção.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica de movimento declarada; não extrapolar para outras configurações.
Peso	396,3 g	Peso informado no dataset do produto.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; trata-se de um cabo de ligação passivo, sem protocolo declarado.

Conexões

Elétrica Cabo de 10 m, PVC, laranja, Ø 4,9 mm, 4 x 0,34 mm² (42 x Ø 0,1 mm); conexão M12 reta A-codificada com 4 contatos dourados. Tensão de operação: < 250 V AC / < 300 V DC; capacidade de carga total: 4 A. A ficha não informa atribuição de pinos; confirmar a pinagem no datasheet e no equipamento conectado.

Processo Não possui conexão de processo. A interface de conexão elétrica é M12 reta, A-codificada; a compatibilidade mecânica depende da contraparte correspondente.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ligação a uma contraparte M12 reta A-codificada de 4 contatos, com pinagem confirmada e dentro dos limites elétricos	✓	A ficha especifica essa configuração de conexão, mas a atribuição de pinos deve ser validada para o circuito.
Circuito com tensão acima de < 250 V AC ou < 300 V DC, ou carga total acima de 4 A	✗	Esses valores excedem os limites elétricos informados para o cabo.
Uso em áreas úmidas e higiênicas da indústria de alimentos	✓	Essa aplicação é declarada na ficha; observar a montagem e o acoplamento necessários ao grau de proteção.
Conexão com outra codificação ou número de contatos	✗	A ficha especifica M12 A-codificada com 4 contatos; compatibilidade com outra configuração não está estabelecida.
Aplicação que exija protocolo de comunicação específico	✗	Nenhum protocolo é indicado na ficha. Verifique se a ligação elétrica e a pinagem atendem ao dispositivo e ao sinal requeridos.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVT045, M12 reto A-codificado, 10 m, PVC, IP65/IP67/IP68/IP69K

Confirme que o equipamento e a contraparte usam conexão M12 reta A-codificada com 4 contatos.
Verifique no datasheet a pinagem e confirme que ela corresponde ao circuito e ao dispositivo antes de energizar.
Planeje o percurso considerando o comprimento de 10 m e evite esforços de tração ou torção não previstos.
Em aplicação flexível, respeite o raio de curvatura mínimo de 10 vezes o diâmetro do cabo.
Acople a conexão sem forçar o alinhamento e aplique torque de aperto dentro da faixa especificada de 0,6 a 1,5 Nm.
Antes da operação, confira o assentamento da vedação e a montagem da conexão, além dos limites de tensão, corrente e temperatura aplicáveis.

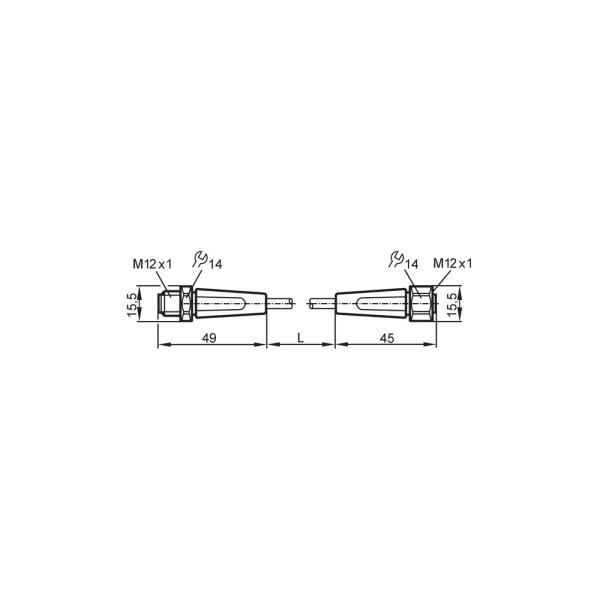

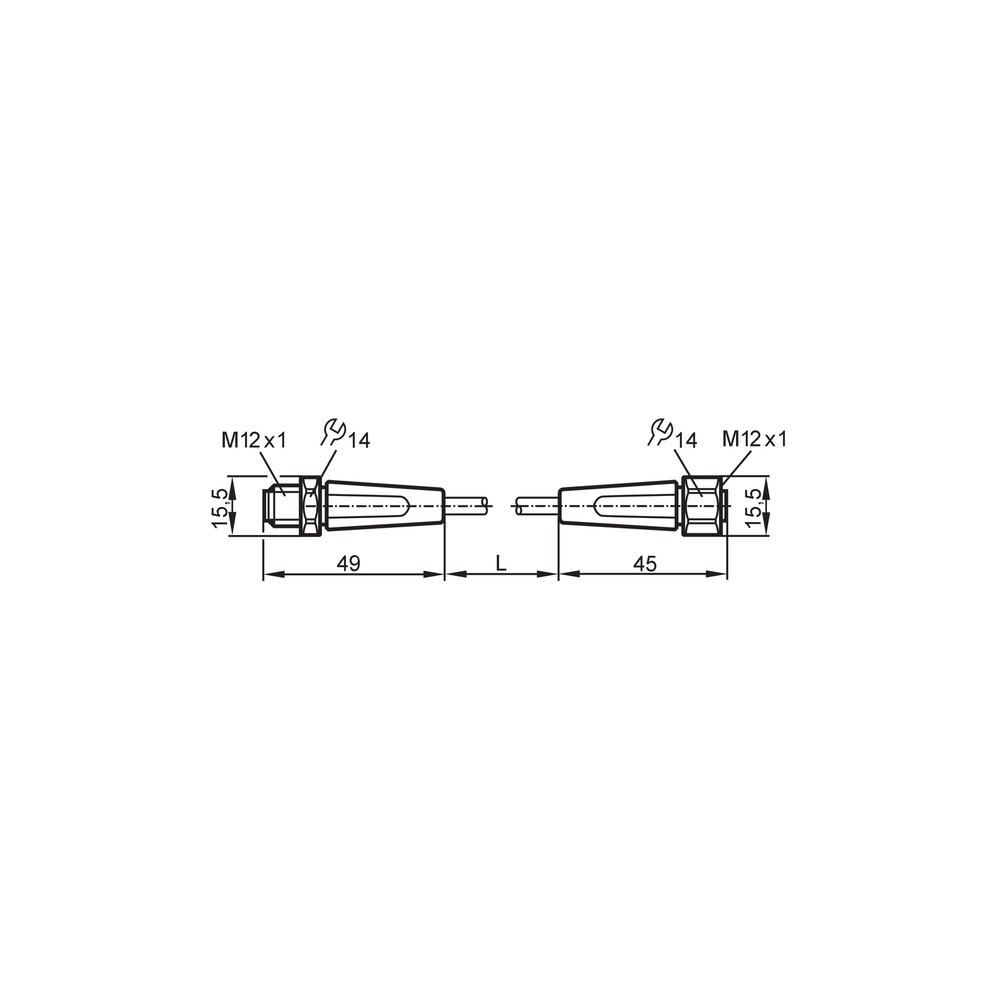

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não recebe sinal.	Contraparte incompatível, conexão incompleta ou pinagem diferente da exigida pelo dispositivo.	Confirme codificação e número de contatos, inspecione o acoplamento e compare a pinagem do circuito com o datasheet do cabo e do equipamento.
A conexão apresenta entrada de umidade.	Acoplamento incompleto, vedação mal assentada ou dano na vedação/face de conexão.	Desenergize o circuito e inspecione o assentamento, a limpeza e o estado da vedação; confirme a montagem correta antes de voltar a operar.
Há interrupções intermitentes durante o movimento do cabo.	Raio de curvatura menor que o mínimo especificado ou esforço mecânico acima das condições declaradas.	Inspecione o trajeto e compare a curvatura com o mínimo de 10 vezes o diâmetro do cabo; verifique também os dados de movimento aplicáveis.
O cabo ou a conexão aquece ou há falha elétrica sob carga.	Tensão ou carga total acima dos limites declarados, ou conexão elétrica inadequada.	Meça a tensão e a corrente do circuito e confirme que permanecem abaixo de < 250 V AC / < 300 V DC e 4 A de carga total; verifique também o acoplamento e a pinagem.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM EVT045 (PT-BR) (Datasheet) Desenho em escala IFM EVT045 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT045 e para que serve?

É um cabo de ligação de 10 m com conexão M12 reta A-codificada e 4 contatos. A ficha indica uso em áreas úmidas e higiênicas da indústria de alimentos.

Com quais conectores e limites elétricos ele é compatível?

A conexão especificada é M12 reta A-codificada, com 4 contatos dourados. A ficha informa tensão < 250 V AC / < 300 V DC e carga total de 4 A; confirme a pinagem com o equipamento.

O que vem na embalagem?

A ficha informa 1 peça por embalagem: o cabo de ligação EVT045. Não há acessórios adicionais listados.

Ele serve para uma conexão M12 de outra codificação ou com número diferente de contatos?

A ficha especifica apenas M12 A-codificada com 4 contatos. Não é possível confirmar compatibilidade com outra codificação ou quantidade de contatos; compare as interfaces antes da compra.

Posso usar o cabo acima de 4 A ou das tensões informadas?

Não; a ficha declara carga total de 4 A e tensão < 250 V AC / < 300 V DC. Para circuitos que ultrapassem esses limites, selecione um cabo especificado para os requisitos do sistema.

O equipamento não funciona depois de conectar o cabo: o que verifico antes de trocar?

Verifique se a conexão está totalmente acoplada e se o dispositivo usa M12 A-codificada com 4 contatos. Em seguida, compare a pinagem com o datasheet e meça tensão e carga do circuito.

A conexão está falhando quando o cabo se movimenta; qual pode ser a causa?

Uma curvatura inferior ao mínimo informado ou esforço mecânico fora das condições declaradas pode contribuir para falhas. Inspecione o percurso e confira o raio de curvatura e as condições de movimento especificadas.

Devo comprar o EVT045 ou procurar outra versão?

Escolha o EVT045 se 10 m, conexão M12 reta A-codificada de 4 contatos e limites elétricos atenderem ao projeto. Se precisar de outro comprimento ou interface, consulte as variantes disponíveis no catálogo IFM.

Como aperto a conexão sem comprometer a montagem?

Alinhe a conexão sem forçar e respeite o torque informado de 0,6 a 1,5 Nm. Verifique também o assentamento da vedação antes de operar.

O EVT045 inclui um diagrama de pinagem ou acessórios?

O contexto disponível não lista acessórios nem fornece uma pinagem separada. Consulte a ficha técnica do fabricante para confirmar a atribuição dos contatos antes da ligação.

GLOSSÁRIO TÉCNICO

A-codificação M12

Configuração de codificação da conexão M12; a contraparte deve corresponder mecanicamente e a pinagem deve ser confirmada para o circuito. (Ref.: conexão elétrica - conector)

Grau de proteção IP

Classificação declarada para proteção do invólucro/conexão; depende da montagem e do acoplamento adequados. (Ref.: IP65, IP67, IP68, IP69K)

Raio de curvatura

Raio mínimo permitido para a curvatura do cabo em aplicação flexível, expresso em múltiplos do diâmetro. (Ref.: mín. 10 x diâmetro do cabo)

Capacidade de carga total

Limite de corrente total informado para a ligação; não deve ser excedido. (Ref.: 4 A)

Contatos banhados a ouro

Acabamento dos contatos elétricos indicado na ficha do produto. (Ref.: conexão M12, 4 contatos dourados)
