Cabo de Ligação IFM EVT042 M12

Pré-visualizar: EVT042 IFM - Cabo de Ligação IFM M12 Indústria Alimentícia 1m PVC IP69K 4 Polos

EVT042 IFM - Cabo de Ligação IFM M12 Indústria Alimentícia 1m PVC IP69K 4 Polos

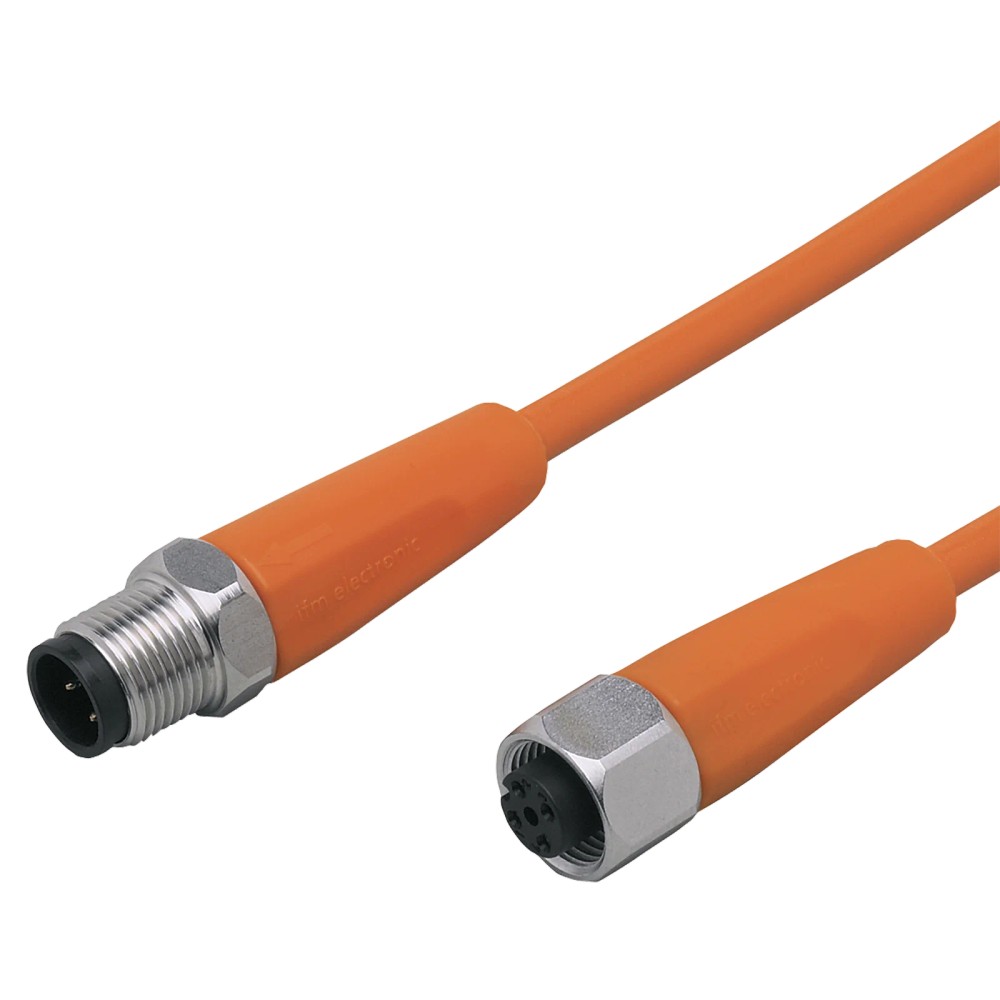

Imagem meramente ilustrativa

R$ 397,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT042
EAN: 4021179231381
NCM do produto: 85444200

Destaques do Produto Comprimento 1 m...mais

Fechar menu

Saiba mais sobre: "EVT042 IFM - Cabo de Ligação IFM M12 Indústria Alimentícia 1m PVC IP69K 4 Polos"

Destaques do Produto

Comprimento

1 m

Conexão

M12 reto, 4 polos, codificação A nas duas extremidades

Tensão máxima informada no anúncio

250 V AC

Corrente por contato

4 A

Proteção

IP65, IP67, IP68 e IP69K

Material e aplicação

PVC, sem silicone; áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT042 IFM - Cabo de Ligação IFM M12 Indústria Alimentícia 1m PVC IP69K 4 Polos

O IFM EVT042 é um cabo de ligação de 1 m com conectores M12 retos, de 4 polos e codificação A nas duas extremidades. Foi especificado para áreas úmidas e higiênicas na indústria de alimentos. Possui revestimento em PVC, contatos banhados a ouro e grau de proteção indicado como IP65, IP67, IP68 e IP69K. É sem silicone e opera com tensão máxima de 250 V AC conforme os dados do anúncio.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Comprimento	1 m
Conectores	M12 reto, 4 polos, codificação A em ambas as extremidades
Revestimento	PVC, laranja
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão máxima	250 V AC / 300 V DC
Corrente por contato	4 A
Temperatura de operação	-25 a 100 °C
Contatos	Banhados a ouro
Diâmetro e condutores	Ø 4,9 mm; 4 x 0,34 mm²

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação de dispositivos com conexão M12 de 4 polos e codificação A, respeitando a configuração elétrica indicada pelo fabricante dos dispositivos.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, dentro dos limites de tensão, corrente e temperatura especificados.
Aplicações que necessitem de cabo de 1 m e conectores M12 retos nas duas extremidades.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir comprimento diferente de 1 m sem confirmar se o comprimento atende ao percurso.
Não exceder 250 V AC, 300 V DC ou 4 A por contato, conforme os limites informados na ficha.
Não presumir compatibilidade com conectores de outra codificação, número de polos ou pinagem: confirme o padrão dos dispositivos antes de conectar.

APLICAÇÕES E USO

Aplicação declarada: ligação de dispositivos em áreas úmidas e higiênicas da indústria de alimentos. Observe os limites de temperatura, tensão, corrente e proteção indicados na ficha.
Possibilidade de uso: interligação entre dispositivos com receptáculos M12 de 4 polos e codificação A, desde que pinagem, sinais e requisitos elétricos sejam compatíveis. Essa compatibilidade deve ser confirmada nos documentos dos dispositivos conectados.
Em montagem com movimento, respeite o raio mínimo de curvatura informado e os limites de velocidade, aceleração e torção da ficha. A aplicação dinâmica específica deve ser validada conforme as condições reais da instalação.

COMO ESCOLHER

Antes de comprar o EVT042 IFM - Cabo de Ligação IFM M12 Indústria Alimentícia 1m PVC IP69K 4 Polos, verifique estes pontos:

Escolha o EVT042 quando

A instalação exigir cabo de 1 m, conexão M12 reta de 4 polos e codificação A nas duas extremidades, além de uso dentro dos limites elétricos e ambientais especificados.

Verifique outra configuração quando

O equipamento requerer outro comprimento, conexão diferente, codificação ou quantidade de polos distinta. Confirme também a pinagem e a atribuição dos contatos nos documentos dos dispositivos; a conexão mecânica M12, por si só, não comprova compatibilidade elétrica.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Identificação do fabricante indicada no anúncio.
Modelo / SKU	EVT042	Código do produto.
GTIN	4021179231381	Identificador comercial informado no anúncio.
Tipo de produto	Cabo de ligação	Categoria funcional do componente.
Aplicação declarada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada no conjunto de dados do produto.
Sem silicone	Sim	Característica declarada para o cabo.

Dados elétricos
Tensão máxima AC	250 V AC	Limite máximo informado nos dados prioritários do anúncio.
Tensão máxima DC	300 V DC	Limite máximo informado no conjunto técnico do produto.
Corrente por contato	4 A	Valor informado por contato; não exceder.
Classe de proteção	II	Classificação indicada nos dados técnicos.

Conexões e construção elétrica
Conector lado 1	1 x M12 reto, codificação A, 4 contatos	Configuração de conexão informada para a primeira extremidade.
Conector lado 2	1 x M12 reto, codificação A, 4 contatos	Configuração de conexão informada para a segunda extremidade.
Material dos contatos	Banhados a ouro	Acabamento indicado para os contatos.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção do cabo informada na especificação do cabo.
Torque de aperto dos conectores	0,6 a 1,5 Nm	Faixa indicada para o bloqueio dos conectores.

Condições ambientais
Temperatura de operação	-25 a 100 °C	Faixa de temperatura de operação informada.
Temperatura ambiente móvel	5 a 100 °C	Faixa indicada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa informada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa indicada nos dados técnicos.
Grau de proteção	IP65, IP67, IP68 e IP69K	Classes de proteção listadas na ficha; observe as condições de montagem e uso do fabricante.

Dados mecânicos
Comprimento do cabo	1 m	Comprimento nominal do produto.
Material do revestimento	PVC, laranja	Material e cor indicados para o cabo.
Diâmetro do cabo	4,9 mm	Diâmetro externo informado.
Peso	70,9 g	Peso indicado no conjunto técnico.
Material da porca de bloqueio	1.4404 (aço inoxidável / 316L)	Material especificado para o bloqueio dos conectores.
Material da vedação	EPDM	Material de vedação indicado para o conector lado 2.
Raio mínimo de curvatura	10 x diâmetro do cabo	Raio mínimo informado; considerar o diâmetro de 4,9 mm e evitar curvatura inferior.
Ciclos de curvatura	> 1.000.000	Quantidade de ciclos indicada nos dados técnicos; depende das condições de ensaio e uso.
Esforço de torção	±180°/m	Limite indicado para torção.
Velocidade de movimento	Máx. 3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Dados de fornecimento
Quantidade por embalagem	1 peça	Quantidade indicada no conjunto de dados do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto. A conexão M12 de 4 polos, codificação A, identifica a configuração dos conectores, mas não determina por si só um protocolo.

Conexões

Elétrica Dois conectores M12 retos, de 4 polos, codificação A; contatos banhados a ouro. Cabo com 4 x 0,34 mm². Limites informados: 250 V AC, 300 V DC e 4 A por contato. Verifique a pinagem e os sinais requeridos pelos dispositivos conectados.

Processo Não aplicável: trata-se de um cabo de ligação elétrica, sem conexão de processo para fluido ou pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivos com receptáculo M12 de 4 polos e codificação A, cuja pinagem e requisitos elétricos correspondam ao cabo e aos limites informados.	✓	A ficha especifica conectores M12 retos de 4 polos e codificação A nas duas extremidades; a compatibilidade elétrica depende também da pinagem dos dispositivos.
Dispositivo com conector de outra codificação ou quantidade de polos.	✗	A ficha identifica conectores de 4 polos com codificação A; não há evidência de compatibilidade mecânica com outras configurações.
Circuito que exceda 250 V AC, 300 V DC ou 4 A por contato.	✗	Esses valores são os limites máximos informados para tensão e corrente por contato.
Ambiente úmido ou higiênico da indústria de alimentos, dentro das condições de uso especificadas.	✓	A aplicação em áreas úmidas e higiênicas é indicada na ficha, que também informa os graus de proteção IP65, IP67, IP68 e IP69K.
Instalação que exija um protocolo de comunicação específico sem confirmação da pinagem e da compatibilidade dos dispositivos.	✗	A ficha não declara protocolo; confirme os sinais e a pinagem nos documentos dos equipamentos.

INSTALAÇÃO

Como instalar o EVT042 IFM - Cabo de Ligação IFM M12 Indústria Alimentícia 1m PVC IP69K 4 Polos

Confirme que os receptáculos dos dois equipamentos são M12, retos, de 4 polos e codificação A, e verifique a pinagem nos documentos dos equipamentos.
Desenergize os circuitos antes de realizar a conexão e confirme que tensão e corrente permanecem dentro dos limites especificados.
Inspecione conectores, contatos e vedações; não conecte componentes danificados ou contaminados.
Alinhe cada conector com o receptáculo sem forçar os contatos e rosqueie o bloqueio manualmente antes do aperto final.
Aplique torque de 0,6 a 1,5 Nm no bloqueio e organize o cabo sem exceder o raio mínimo de curvatura de 10 vezes o diâmetro do cabo.
Após a instalação, confira o assentamento das conexões e teste a continuidade e o funcionamento do circuito conforme o procedimento do equipamento conectado.

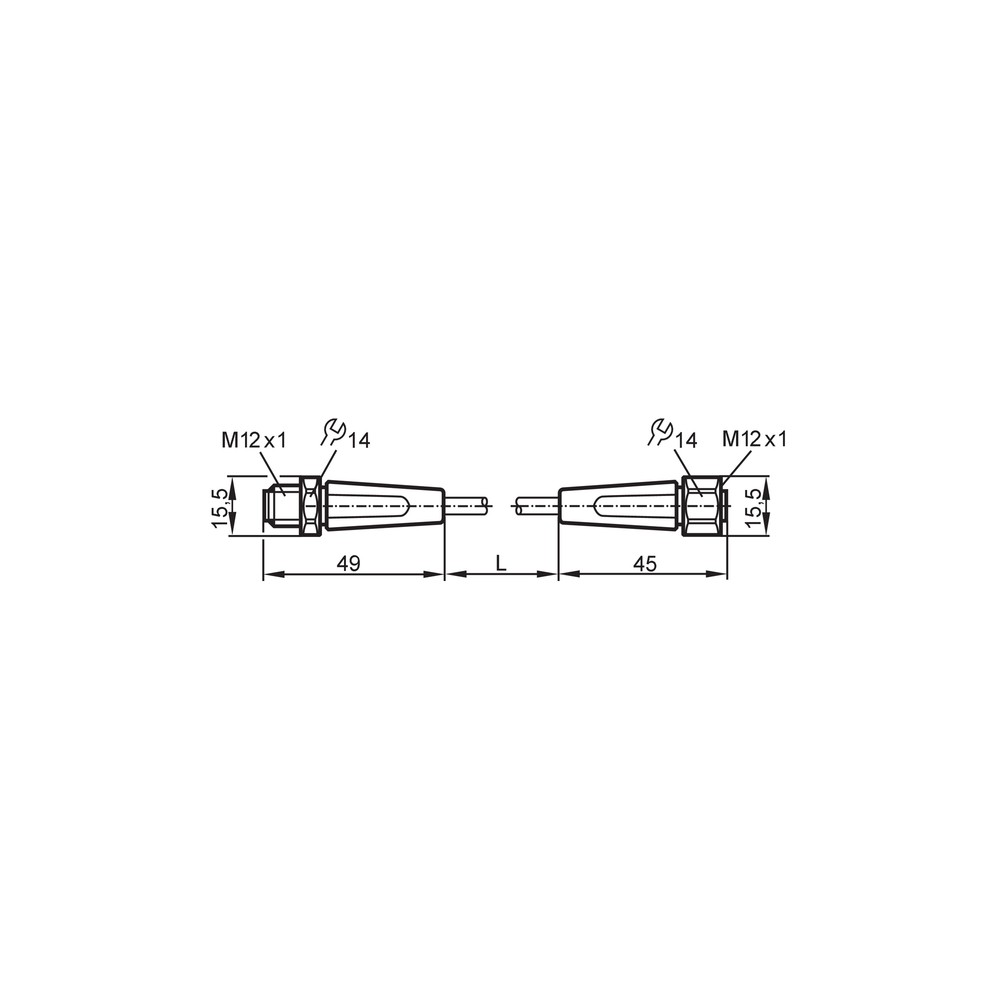

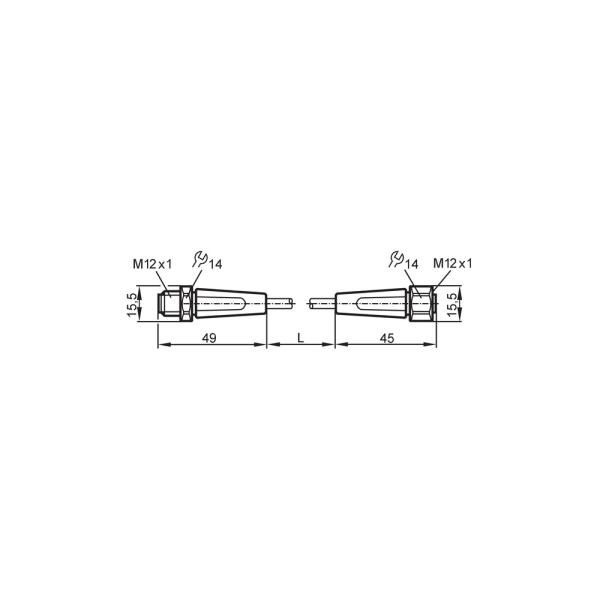

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não reconhece sinal ou não funciona após a instalação.	Pinagem ou atribuição de contatos incompatível entre os equipamentos, mesmo que os conectores sejam mecanicamente M12 de 4 polos.	Compare a pinagem dos dois dispositivos com os documentos dos fabricantes e verifique continuidade dos condutores com o circuito desenergizado.
Conexão intermitente durante operação ou movimento do cabo.	Conector insuficientemente apertado, cabo submetido a curvatura abaixo do mínimo ou esforço de torção acima do indicado.	Inspecione o bloqueio, confirme o torque especificado e verifique o encaminhamento do cabo, incluindo raio de curvatura e torção.
Umidade observada na conexão ou falha após exposição à água.	Acoplamento incompleto, vedação danificada ou condição de instalação fora das condições necessárias para manter a proteção IP indicada.	Desconecte com o circuito desenergizado, inspecione a vedação e as superfícies de acoplamento e confira se o conector foi corretamente montado.
Aquecimento, queda de tensão ou interrupção do circuito sob carga.	Corrente acima de 4 A por contato, tensão fora do limite informado ou mau contato nos conectores.	Meça a carga e a tensão do circuito e inspecione contatos e conexões; compare os valores com os limites da ficha antes de substituir o cabo.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM EVT042 (PT-BR) (Datasheet) Desenho em escala IFM EVT042 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT042 e para que serve?

É um cabo de ligação de 1 m com conectores M12 retos, de 4 polos e codificação A nas duas extremidades. A ficha indica uso em áreas úmidas e higiênicas da indústria de alimentos.

O que acompanha o EVT042?

A ficha informa quantidade por embalagem de 1 peça e descreve o cabo com conectores nas duas extremidades. Não há acessórios adicionais listados.

O EVT042 serve para qualquer dispositivo com conexão M12?

Não é possível concluir isso apenas pelo formato M12. Confirme que ambos os lados são de 4 polos, codificação A, e valide a pinagem e os requisitos elétricos dos dispositivos.

Posso usar este cabo em um circuito acima de 250 V AC ou 4 A por contato?

Não; a ficha informa tensão máxima de 250 V AC e corrente máxima de 4 A por contato. Para tensão contínua, o limite informado é 300 V DC.

O cabo é indicado para imersão permanente?

A ficha lista IP65, IP67, IP68 e IP69K, mas não especifica condições de imersão permanente para a instalação. Consulte a ficha técnica do fabricante para confirmar a condição de uso aplicável.

O EVT042 pode ser usado fora da indústria de alimentos?

A aplicação declarada é em áreas úmidas e higiênicas da indústria de alimentos. Outros usos não são confirmados pela informação disponível e devem ser avaliados conforme as condições e especificações do sistema.

O que verificar se o equipamento não funciona depois de conectar o cabo?

Antes de trocar o cabo, compare a pinagem dos equipamentos e verifique a continuidade dos condutores com o circuito desenergizado. Conectores M12 compatíveis mecanicamente não garantem que os sinais estejam atribuídos da mesma forma.

Por que a conexão pode falhar quando o cabo se movimenta?

Verifique se o bloqueio está corretamente apertado e se o cabo respeita o raio mínimo de curvatura e os limites de movimento indicados. Inspecione também contatos e vedações.

O EVT042 é fornecido como kit com outros acessórios?

A ficha indica uma peça e não lista acessórios adicionais. Para uma instalação completa, confirme separadamente quais componentes de conexão o seu equipamento exige.

Que cuidados devo tomar ao instalar o cabo?

Alinhe os conectores sem forçar os contatos e aplique torque de 0,6 a 1,5 Nm no bloqueio. Respeite o raio mínimo de curvatura informado e confira a pinagem antes de energizar.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração mecânica de chaveamento do conector M12 que ajuda a identificar a interface; não confirma, por si só, compatibilidade elétrica. (Ref.: conectores M12, codificação A)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de sólidos e água, conforme as condições de ensaio e instalação aplicáveis. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de curvatura

Menor raio de curvatura indicado para evitar dobrar o cabo além do limite especificado. (Ref.: 10 x diâmetro do cabo)

Corrente por contato

Corrente máxima indicada para cada contato elétrico do conector. (Ref.: 4 A)

Banho de ouro

Revestimento metálico aplicado aos contatos, conforme declarado na ficha do produto. (Ref.: contatos banhados a ouro)
