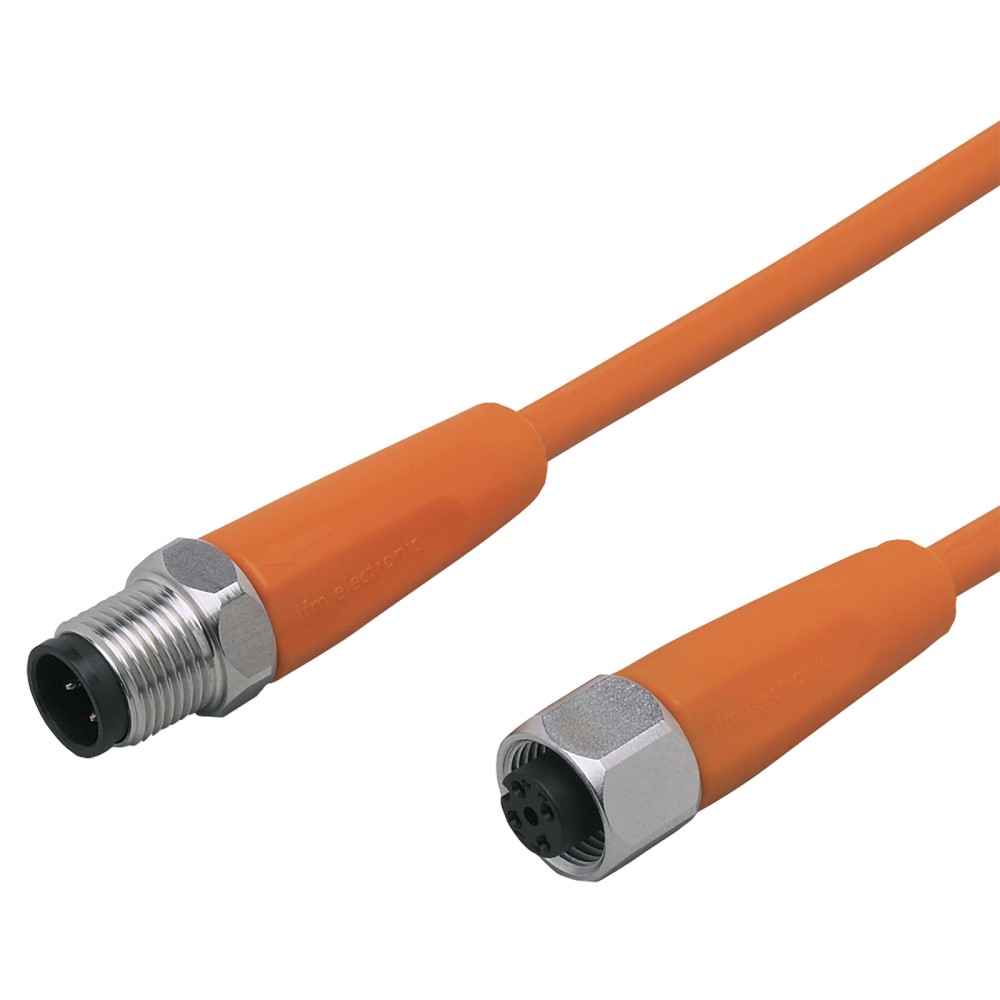

Cabo de Ligação IFM EVT042 M12 1m IP69K

Pré-visualizar: EVT042 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 1m PVC IP69K

EVT042 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 1m PVC IP69K

Imagem meramente ilustrativa

R$ 397,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT042
EAN: 4021179231381
NCM do produto: 85444200

Destaques do Produto Comprimento 1 m...mais

Fechar menu

Saiba mais sobre: "EVT042 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 1m PVC IP69K"

Destaques do Produto

Comprimento

1 m

Conexão

M12 reto, 4 polos, codificação A nas duas extremidades

Tensão máxima

250 V AC / 300 V DC

Corrente por contato

4 A

Ambiente

IP65, IP67, IP68 e IP69K; aplicação indicada em áreas úmidas e higiênicas da indústria de alimentos

Revestimento

PVC, sem silicone

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT042 IFM – Cabo de ligação M12, 1 m, PVC, IP69K

O IFM EVT042 é um cabo de ligação de 1 m com conectores M12 retos de 4 polos e codificação A nas duas extremidades. É indicado para conexão em áreas úmidas e higiênicas da indústria de alimentos. Possui revestimento em PVC, contatos banhados a ouro e grau de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de ligação
Comprimento	1 m
Conectores	M12 reto, 4 polos, codificação A, em ambas as extremidades
Material do cabo	PVC, laranja; diâmetro de 4,9 mm
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)
Tensão máxima	250 V AC / 300 V DC
Corrente por contato	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura de operação	−25 a 100 °C
Peso	70,9 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões entre dispositivos com interfaces M12 de 4 polos, codificação A, que correspondam às características elétricas requeridas.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, observando o grau de proteção aplicável à montagem completa.
Aplicações com dobras e deslocamentos compatíveis com as especificações de movimento do cabo.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão requerida tiver codificação, número de polos ou formato diferente de M12 reto, 4 polos, codificação A.
Não utilizar acima de 250 V AC, 300 V DC ou 4 A por contato.
Não assumir compatibilidade com qualquer equipamento M12 sem verificar pinagem, função dos contatos e requisitos elétricos do dispositivo.

APLICAÇÕES E USO

Uso indicado pelo fabricante: conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos. A ficha informa PVC, ausência de silicone e graus IP65, IP67, IP68 e IP69K; a proteção efetiva depende do acoplamento correto e da montagem.
Para deslocamento horizontal de 5 m, a ficha especifica velocidade máxima de 3,3 m/s e aceleração máxima de 5 m/s². Confirme que o percurso e o movimento da aplicação respeitam essas condições.
Em instalações com flexão, mantenha raio mínimo de 10 vezes o diâmetro do cabo. Não extrapole os limites elétricos de 250 V AC, 300 V DC e 4 A por contato.

COMO ESCOLHER

Antes de comprar o EVT042 IFM – Cabo de ligação M12, 1 m, PVC, IP69K, verifique estes pontos:

Escolha o EVT042 quando

A aplicação requerer cabo de 1 m, conectores M12 retos de 4 polos com codificação A nas duas extremidades e os limites elétricos do cabo forem suficientes.

Considere outra configuração quando

A instalação exigir comprimento diferente, conexão angular, outra codificação ou número de polos; confirme a configuração necessária antes da seleção.

Verifique as condições de movimento

Para flexão, respeite raio mínimo de 10 vezes o diâmetro do cabo. Os dados do fabricante também especificam mais de 1.000.000 de ciclos de curvatura e condições de deslocamento; confirme que a aplicação está dentro dos limites informados.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Fabricante	IFM / ifm electronic	Identificação informada para o produto.
Modelo e SKU	EVT042	Código do produto no anúncio.
GTIN	4021179231381	Identificador comercial informado.
Part number do catálogo	VDOGH040VAS0001E04STGH040VAS	Código associado ao conjunto no catalogDataset.
Tipo de produto	Cabo de ligação	Classificação do item.
Quantidade da embalagem	1 peça	Quantidade informada no catalogDataset.

Aplicação
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação descrita no catalogDataset.
Livre de silicone	Sim	Característica declarada para o cabo.
Tolerância a dobras e deslocamentos	Informada pelo fabricante	A ficha descreve o cabo como adequado a dobras e deslocamentos dentro das condições especificadas.

Dados elétricos
Tensão máxima AC	250 V AC	Limite máximo informado.
Tensão máxima DC	300 V DC	Limite máximo informado no catalogDataset.
Corrente por contato	4 A	Valor informado por contato.
Classe de proteção	II	Classificação informada no catalogDataset.

Conectividade
Conector lado 1	1 x M12 reto, codificação A, 4 contatos	Extremidade 1 conforme ficha do produto.
Conector lado 2	1 x M12 reto, codificação A, 4 contatos	Extremidade 2 conforme ficha do produto.
Revestimento dos contatos	Banhados a ouro	Material/acabamento dos contatos informado.
Torque de aperto	0,6 a 1,5 Nm	Faixa informada para o bloqueio dos conectores.
Protocolo de comunicação	Não especificado	A ficha não declara protocolo; a função depende dos dispositivos e da pinagem.

Dados mecânicos
Comprimento	1 m	Comprimento nominal do cabo.
Material e cor do cabo	PVC, laranja	Revestimento informado no catalogDataset.
Diâmetro externo	4,9 mm	Dimensão informada para o cabo.
Construção dos condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Especificação do cabo informada.
Material da porca de bloqueio	1.4404, aço inoxidável / 316L	Material informado para o bloqueio dos conectores.
Material da vedação	EPDM	Material informado para a vedação do lado 2.
Peso	70,9 g	Massa informada no catalogDataset.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados para o produto; a proteção da conexão depende do acoplamento e da instalação.
Temperatura de operação	−25 a 100 °C	Faixa de temperatura informada no catalogDataset.
Temperatura ambiente móvel	5 a 100 °C	Condição de temperatura indicada para operação móvel.
Temperatura de armazenamento	−25 a 55 °C	Faixa informada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa informada para armazenamento.

Movimento e flexão
Raio mínimo de flexão	10 x diâmetro do cabo	Limite mínimo indicado; considerar o diâmetro externo informado de 4,9 mm.
Ciclos de curvatura	> 1.000.000	Valor declarado na ficha; não substitui a observância das condições de ensaio e instalação.
Esforço de torção	±180°/m	Valor informado no catalogDataset.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica de movimento indicada na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto. A compatibilidade de sinal depende da pinagem e dos requisitos elétricos dos dispositivos conectados.

Conexões

Elétrica Dois conectores M12 retos, 4 polos, codificação A; 250 V AC ou 300 V DC máximos e 4 A por contato. Verifique a pinagem e a função de cada contato nos dispositivos antes de conectar.

Processo Não aplicável: trata-se de um cabo de ligação elétrica, sem conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivos com conexão M12 de 4 polos e codificação A, cuja pinagem e requisitos elétricos correspondam	✓	A ficha especifica conectores M12 retos, 4 polos e codificação A nas duas extremidades; a correspondência elétrica e de pinagem deve ser confirmada no dispositivo.
Dispositivo que exige conexão M12 com outra codificação, outro número de polos ou formato angular	✗	A configuração descrita para o EVT042 é M12 reto, 4 polos, codificação A, em ambas as extremidades.
Circuito acima de 250 V AC, 300 V DC ou 4 A por contato	✗	Esses valores excedem os limites especificados na ficha.
Instalação em área úmida ou higiênica com conectores corretamente acoplados e montagem compatível com o grau IP requerido	✓	A aplicação em áreas úmidas e higiênicas da indústria de alimentos e os graus IP65, IP67, IP68 e IP69K são informados na ficha; o resultado depende também da montagem e do acoplamento.
Aplicação com raio de curvatura inferior a 10 vezes o diâmetro do cabo	✗	A ficha indica raio de flexão mínimo de 10 vezes o diâmetro do cabo.

INSTALAÇÃO

Como instalar o EVT042 IFM – Cabo de ligação M12, 1 m, PVC, IP69K

Confirme que as duas interfaces do equipamento são M12, retas, de 4 polos e codificação A; confira também a pinagem nos documentos dos dispositivos.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione conectores, contatos e vedações; não utilize o cabo se houver dano visível.
Conecte os dois lados sem forçar o alinhamento das roscas e aperte o bloqueio dentro da faixa informada de 0,6 a 1,5 Nm.
Posicione o cabo sem exceder o raio mínimo de flexão de 10 vezes o diâmetro; evite torção ou tração além das condições especificadas.
Após a montagem, confira o assentamento dos conectores, a continuidade e a correspondência da pinagem antes de energizar.

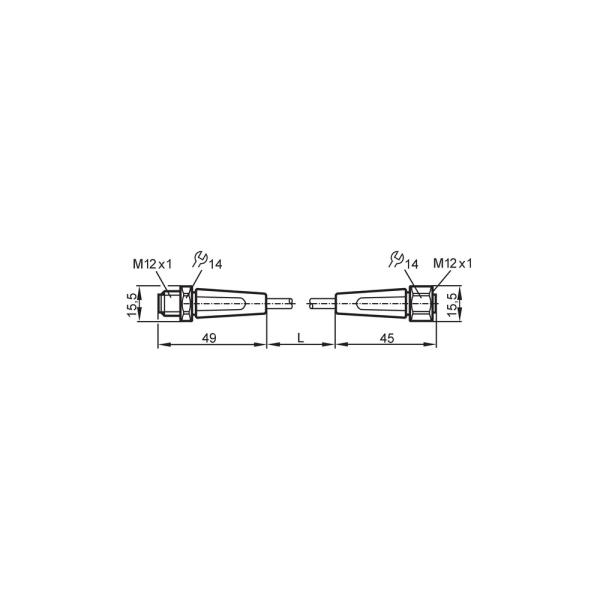

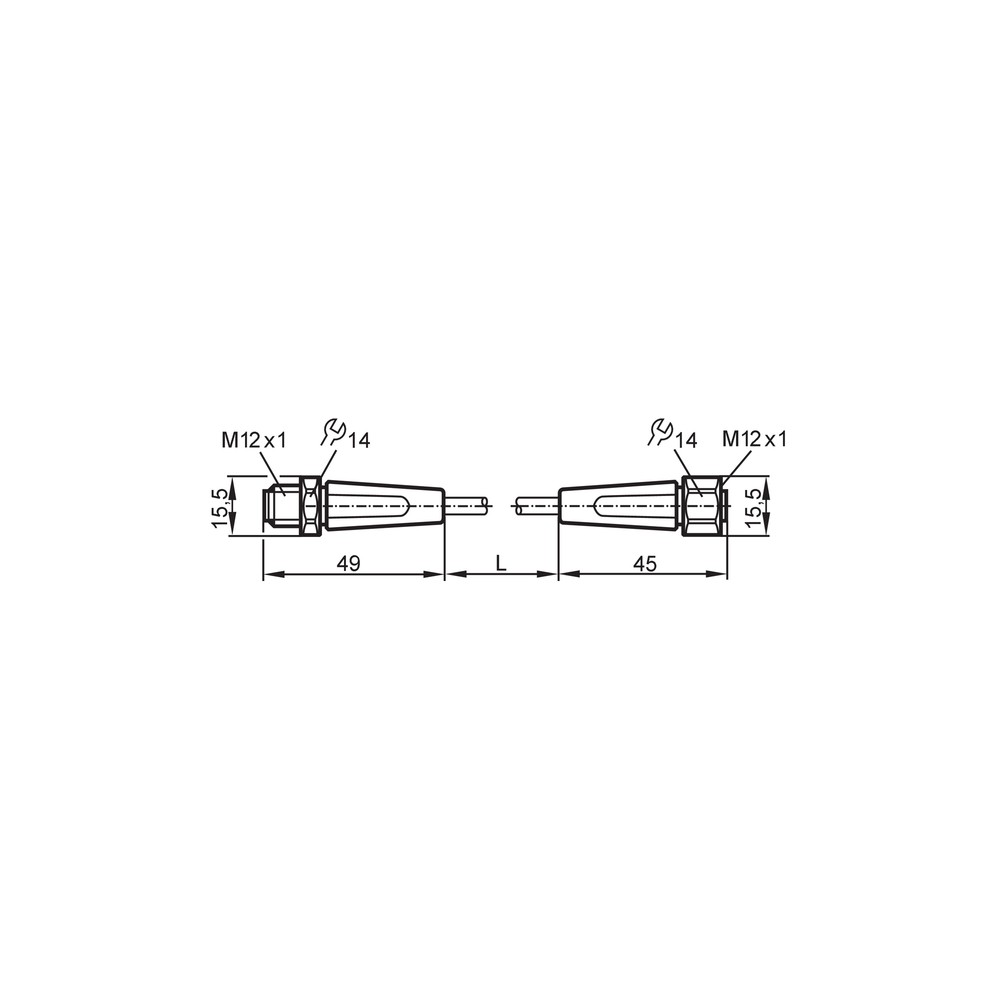

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não encaixa ou o acoplamento não rosqueia corretamente.	Interface do equipamento com codificação, número de polos ou geometria diferente da configuração M12 reta, 4 polos, codificação A.	Compare a codificação, o número de polos e o formato da conexão do equipamento com os dois conectores do cabo; não force o encaixe.
O circuito não funciona após a conexão.	Pinagem ou função dos contatos incompatível entre os dispositivos, ou contato sem conexão adequada.	Com o circuito desenergizado, confira os diagramas de pinagem dos equipamentos e inspecione os contatos e o acoplamento.
Há interrupções durante o movimento do cabo.	Raio de flexão inferior ao mínimo, movimento fora das condições indicadas ou dano no cabo/conector.	Inspecione o percurso e o cabo; verifique o raio de flexão e compare velocidade, deslocamento e aceleração com os limites declarados.
Umidade é observada na conexão montada.	Acoplamento incompleto, vedação danificada ou condição de instalação incompatível com o grau de proteção requerido.	Desenergize e inspecione o assentamento, a vedação e o estado dos conectores; confirme que a montagem atende às instruções do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVT042 – PT-BR (Datasheet) Desenho em escala do EVT042 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT042 e para que serve?

É um cabo de ligação de 1 m com conectores M12 retos, 4 polos e codificação A nas duas extremidades. A ficha indica seu uso em áreas úmidas e higiênicas da indústria de alimentos.

Com quais conectores e limites elétricos ele pode ser usado?

Ele tem conectores M12 de 4 polos, codificação A, e suporta até 250 V AC ou 300 V DC, com corrente máxima de 4 A por contato. Confirme também a pinagem e a função dos contatos no equipamento.

O que acompanha o produto?

A ficha informa o cabo de ligação, em quantidade de 1 peça. Não há acessórios adicionais listados.

Ele serve para conexão M12 angular ou com outra codificação?

Não corresponde a essas configurações: as duas extremidades do EVT042 são M12 retas, de 4 polos e codificação A. Verifique o formato, a codificação e o número de polos exigidos pelo equipamento.

Posso usar este cabo acima de 4 A por contato ou 250 V AC?

Não; esses valores excedem os limites informados. A ficha especifica até 4 A por contato, 250 V AC e 300 V DC.

O equipamento não funciona depois de conectar o cabo; o que verifico antes de trocá-lo?

Verifique a pinagem e a função dos contatos nos dois dispositivos, além do encaixe e do estado dos contatos. A compatibilidade mecânica M12 não confirma, por si só, compatibilidade elétrica.

A conexão apresenta umidade; o cabo perdeu a proteção?

A causa pode estar no acoplamento incompleto, na vedação ou na montagem. Inspecione o assentamento e as vedações e confirme a instalação conforme as instruções do fabricante antes de substituir o cabo.

Quando escolher o EVT042 em vez de outro cabo M12?

Escolha-o quando forem necessários 1 m, M12 reto, 4 polos e codificação A em ambas as extremidades, dentro dos limites elétricos especificados. Para comprimento, geometria ou codificação diferentes, selecione uma configuração que corresponda à interface requerida.

Como instalar sem forçar o cabo ou os conectores?

Alinhe as roscas antes de apertar e respeite o torque informado de 0,6 a 1,5 Nm. Mantenha o raio de flexão mínimo de 10 vezes o diâmetro do cabo.

Qual raio de curvatura devo respeitar na instalação?

O raio mínimo informado é 10 vezes o diâmetro do cabo. Como o diâmetro indicado é 4,9 mm, use esse dado para verificar o espaço disponível e consulte a folha técnica para orientações de montagem.

GLOSSÁRIO TÉCNICO

Codificação A

Chaveamento mecânico da conexão M12 que ajuda a distinguir a configuração do conector; deve corresponder à interface do dispositivo. (Ref.: conectores M12, codificação A)

Grau de proteção IP

Classificação de proteção contra ingresso de sólidos e água, válida conforme as condições de montagem e acoplamento especificadas. (Ref.: IP65, IP67, IP68 e IP69K)

Corrente por contato

Corrente máxima especificada para cada contato elétrico do conector. (Ref.: 4 A por contato)

Raio mínimo de flexão

Menor raio de curvatura indicado para a instalação do cabo, evitando curvatura abaixo do limite especificado. (Ref.: mín. 10 x diâmetro do cabo)

Ciclos de curvatura

Quantidade de ciclos de curvatura declarada para o cabo, considerando as condições de ensaio aplicáveis. (Ref.: > 1.000.000 ciclos)
