Cabo de Ligação IFM EVT041 M12 4 Polos 0,6m IP69K

Pré-visualizar: EVT041 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 4 Polos 0,6m IP69K

EVT041 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 4 Polos 0,6m IP69K

Imagem meramente ilustrativa

R$ 370,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT041
EAN: 4021179231374
NCM do produto: 85444200

Destaques do Produto Conector M12 reto,...mais

Fechar menu

Saiba mais sobre: "EVT041 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 4 Polos 0,6m IP69K"

Destaques do Produto

Conector

M12 reto, codificação A, 4 polos

Comprimento

0,6 m

Tensão

< 250 V AC / < 300 V DC

Corrente total

4 A

Proteção

IP65, IP67, IP68 e IP69K

Aplicação indicada

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVT041 M12 Reto, 4 Polos, 0,6 m, PVC, IP69K

O IFM EVT041 é um cabo de ligação com conexão M12 reta, 4 polos e comprimento de 0,6 m, destinado a conectar componentes compatíveis. Possui contatos dourados, revestimento em PVC e proteção IP65, IP67, IP68 e IP69K. É especificado para uso em áreas úmidas e higiênicas da indústria de alimentos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de ligação
Conexão	M12 reto, codificação A, 4 polos
Comprimento	0,6 m
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Material do cabo	PVC, laranja; Ø 4,9 mm; 4 x 0,34 mm²
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 100 °C; em aplicação móvel: 5 a 100 °C
Recursos construtivos	Sem silicone; contatos dourados; porca de aço inoxidável 1.4404 (316L); vedação EPDM
Identificação	EVT041 \| GTIN 4021179231374

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões entre dispositivos com interface M12, codificação A, 4 polos, compatíveis elétrica e mecanicamente.
Instalações em áreas úmidas e higiênicas na indústria de alimentos, respeitando os limites elétricos, ambientais e de montagem informados.

⚠ Considere outro se precisa de:

Não selecionar para uma conexão que exija outro tipo de conector, codificação, número de polos ou comprimento; esses requisitos não correspondem à configuração informada do EVT041.
Não utilizar acima de < 250 V AC, < 300 V DC ou 4 A de capacidade de carga total.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos, respeitando a configuração M12 e os limites elétricos e de temperatura da ficha.
Em instalação móvel, a ficha indica temperatura ambiente de 5 a 100 °C; também informa velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
A ficha informa tolerância a dobras e deslocamentos e mais de 1 milhão de ciclos de curvatura. Esses dados não substituem a observância do raio mínimo de flexão de 10 vezes o diâmetro do cabo.
A adequação a um dispositivo específico depende da correspondência da codificação, dos pinos e dos requisitos elétricos; não há protocolo ou modelo de dispositivo especificado.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVT041 M12 Reto, 4 Polos, 0,6 m, PVC, IP69K, verifique estes pontos:

Escolha o EVT041 quando

A aplicação requerer cabo de 0,6 m com conector M12 reto, codificação A e 4 polos, e os componentes tiverem correspondência mecânica e elétrica. Considere também os limites de tensão, corrente e temperatura especificados.

Procure uma configuração diferente quando

O ponto de conexão exigir outro comprimento, tipo ou codificação de conector, quantidade de polos, ou quando os requisitos elétricos e ambientais ultrapassarem os limites informados para este cabo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	IFM / ifm electronic	Fabricante informado para o produto.
Nome	Cabo de ligação ifm EVT041	Identificação do produto na ficha.
SKU e part number do anúncio	EVT041	Código do produto no anúncio.
GTIN	4021179231374	Identificador comercial informado.
Part numbers relacionados no catálogo	VDOGH040VAS00,6E04STGH040VAS	Códigos listados no conjunto de dados do catálogo.
Categoria	Tecnologia de conexão; cabos de ligação / conectores	Classificação do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Peso	54,7 g	Peso informado no conjunto de dados do catálogo.
NCM	8544.42.00	Classificação fiscal informada.

Área de aplicação
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação descrita na ficha do produto.
Sem silicone	Sim	Característica especial informada.
Tolerâncias para dobras e deslocamentos	Sim	Característica indicada pelo fabricante; consulte os limites de instalação e movimento.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de operação informados.
Capacidade de carga total	4 A	Valor declarado para a carga total.
Classe de proteção	II	Classe informada na ficha.

Conexões e construção elétrica

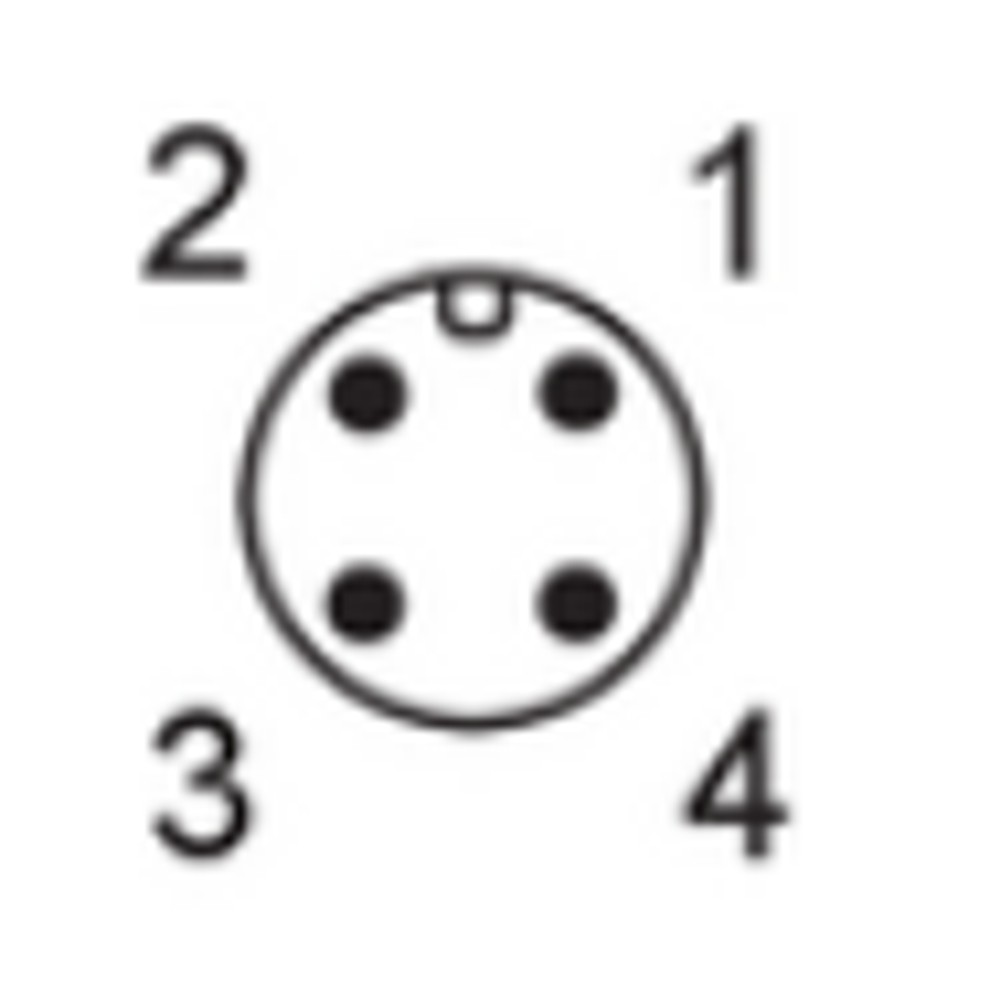

Conector	1 x M12, reto, codificação A	Configuração do conector informada.
Contatos	4, dourados	Quantidade e acabamento dos contatos.
Cabo	0,6 m; PVC laranja; Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões da conexão elétrica do cabo.
Corpo do conector	PVC, laranja	Material e cor informados para o corpo.
Bloqueio / porca	Aço inoxidável 1.4404 / 316L	Material informado para o mecanismo de bloqueio.
Vedação	EPDM	Material informado para a vedação.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa declarada para a conexão M12; seguir a orientação de montagem do fabricante.

Condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Classificações indicadas na ficha; observar condições de montagem e uso correspondentes.
Temperatura ambiente	-25 a 100 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente em aplicação móvel	5 a 100 °C	Faixa especificada para uso móvel.
Limitação de temperatura cULus	Até 50 °C	A ficha informa limite cULus de até 50 °C.
Temperatura de armazenamento	-25 a 55 °C	Faixa de armazenamento informada.
Umidade de armazenamento	10 a 100 %	Faixa indicada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência indicada na ficha para condições climáticas de armazenamento.

Dados mecânicos e movimento
Ciclos de curvatura	> 1 milhão	Valor informado para ciclos de curvatura.
Raio mínimo de flexão em aplicação flexível	10 x o diâmetro do cabo	Raio mínimo declarado; aplicar ao diâmetro do cabo, não ao comprimento.
Esforço de torção	± 180 °/m	Valor de torção informado.
Velocidade de movimento	Máx. 3,3 m/s	Valor especificado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto. A compatibilidade de sinal depende dos dispositivos conectados e da atribuição dos pinos indicada pelo fabricante.

Conexões

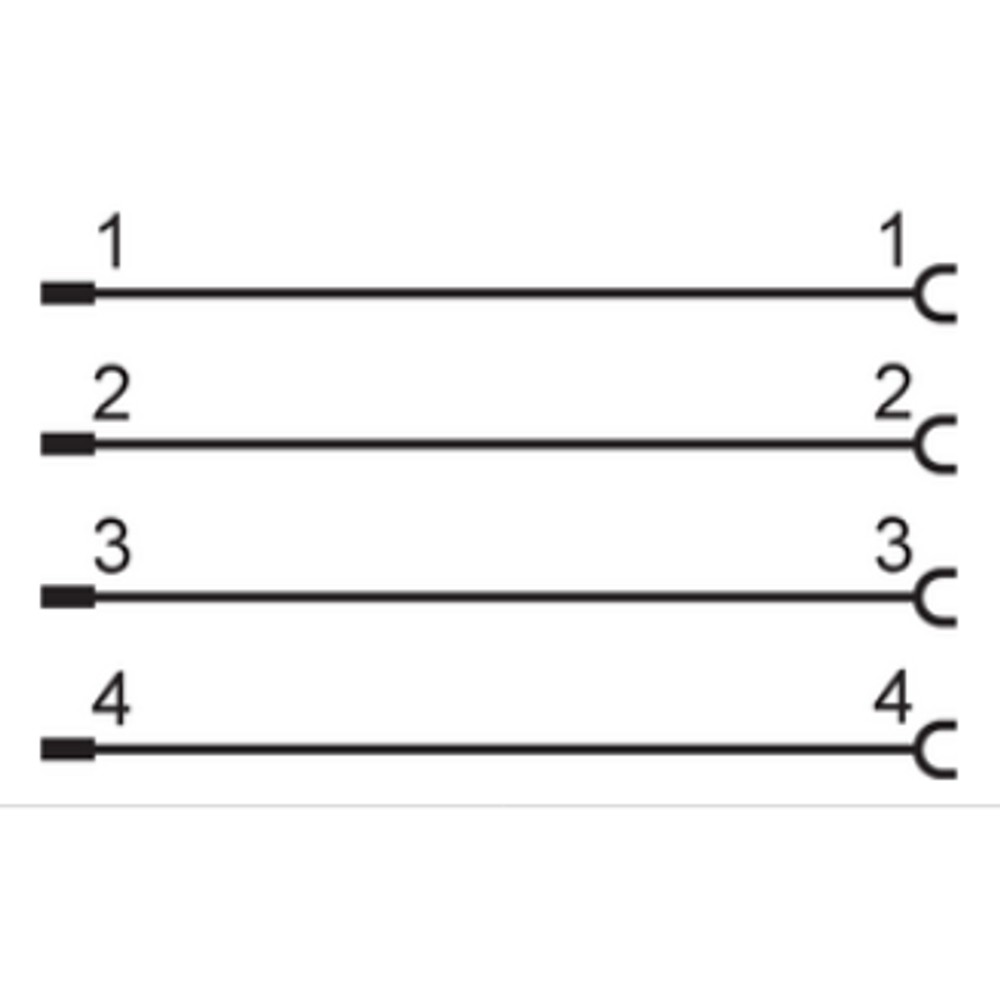

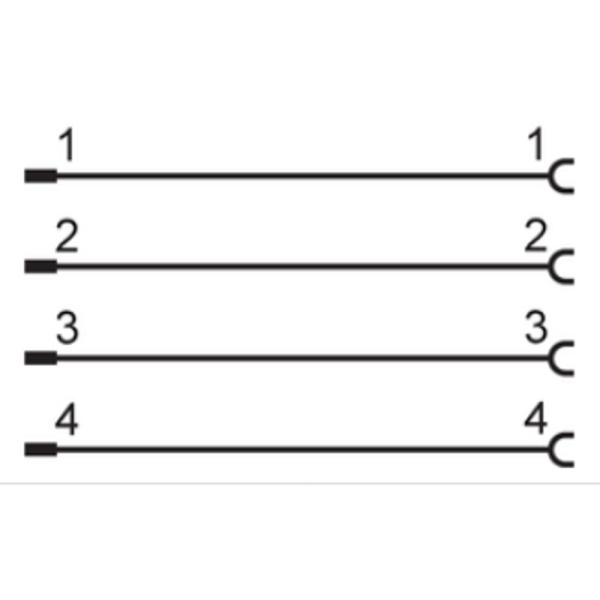

Elétrica Um conector M12 reto, codificação A, 4 contatos dourados; cabo de 0,6 m em PVC, 4 x 0,34 mm². Limites informados: < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. Confirmar atribuição dos pinos e requisitos elétricos nos dispositivos conectados.

Processo Não aplicável: trata-se de um cabo elétrico de ligação, sem conexão de processo para fluido ou gás.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conectar dispositivos com interfaces M12 codificação A, 4 polos, com compatibilidade elétrica confirmada	✓	A configuração de conexão do cabo é M12 reto, codificação A, com 4 contatos; a compatibilidade dos sinais e dos pinos deve ser confirmada nos dispositivos.
Instalação que exija conexão M12 com outra codificação ou número de polos	✗	A ficha especifica codificação A e 4 polos; outra configuração não corresponde à conexão descrita.
Circuito dentro dos limites declarados de tensão e capacidade de carga	✓	Os limites informados são < 250 V AC / < 300 V DC e 4 A de capacidade de carga total.
Circuito acima dos limites elétricos informados	✗	A tensão ou a corrente excederia os valores declarados para o cabo.
Ambiente com umidade e exigência de proteção IP indicada, com conexão corretamente montada	✓	A ficha informa IP65, IP67, IP68 e IP69K; a proteção depende da montagem e das condições correspondentes à classificação.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVT041 M12 Reto, 4 Polos, 0,6 m, PVC, IP69K

Desenergize os circuitos antes de conectar ou desconectar o cabo.
Confirme que as interfaces dos dispositivos são M12, codificação A, 4 polos, e verifique a atribuição dos pinos na documentação dos dispositivos.
Verifique se tensão e corrente do circuito permanecem dentro dos limites declarados para o cabo.
Inspecione o conector, a vedação e as superfícies de acoplamento; conecte sem forçar nem cruzar a rosca.
Aperte a conexão dentro da faixa de torque informada de 0,6 a 1,5 Nm.
Roteie o cabo sem exceder os limites de movimento e respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo; confirme a conexão antes de energizar.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não comunica.	Conector não acoplado corretamente, atribuição de pinos divergente ou circuito fora dos requisitos do dispositivo.	Desenergize o circuito, confira o assentamento do M12 e compare a pinagem e os requisitos elétricos com a documentação dos dispositivos.
Interrupções intermitentes durante o movimento do cabo.	Dano no cabo ou curvatura abaixo do raio mínimo especificado.	Inspecione o percurso e o revestimento; confirme que o raio de flexão é de pelo menos 10 vezes o diâmetro do cabo.
Umidade observada na conexão.	Acoplamento incompleto, vedação danificada ou montagem inadequada.	Desenergize e inspecione a vedação e as superfícies de conexão; confirme o acoplamento correto e as condições de montagem requeridas para a proteção IP.
Aquecimento ou falha elétrica no circuito.	Tensão ou corrente acima dos limites declarados, ou falha no circuito conectado.	Meça tensão e corrente com instrumentos adequados e compare os valores com os limites do cabo e dos dispositivos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVT041 (PT-BR) (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT041 e para que serve?

É um cabo de ligação com conector M12 reto, codificação A e 4 polos. Serve para conectar dispositivos compatíveis; a ficha indica uso em áreas úmidas e higiênicas da indústria de alimentos.

O que acompanha o EVT041?

A ficha informa 1 peça por embalagem. Não há acessórios adicionais listados.

Posso usar o EVT041 com qualquer dispositivo M12?

Não necessariamente: além do encaixe, é preciso confirmar codificação A, 4 polos, pinagem e compatibilidade elétrica com os dispositivos. A ficha não especifica protocolo de comunicação.

Este cabo serve para uma conexão M12 de outra codificação ou com outro número de polos?

A configuração informada é M12 reto, codificação A, com 4 polos. Para outra codificação ou quantidade de polos, selecione um cabo com a configuração correspondente.

O cabo não funciona depois de conectado: o que verifico antes de trocar?

Confira se o conector está corretamente acoplado e se a pinagem e os requisitos elétricos correspondem aos dispositivos. Faça a inspeção com o circuito desenergizado.

A conexão apresenta umidade ou falha intermitente; pode ser o cabo?

Pode haver acoplamento incompleto, vedação danificada ou dano associado ao movimento e à curvatura. Inspecione a vedação e o cabo e confirme o raio mínimo de flexão especificado.

Quando escolher este cabo em vez de outra versão?

Escolha o EVT041 quando 0,6 m, M12 reto codificação A e 4 polos atenderem à instalação. Se comprimento ou configuração de conexão forem diferentes, procure uma versão que corresponda a esses requisitos.

O EVT041 é um kit com vários cabos ou conectores avulsos?

A ficha informa uma peça por embalagem e identifica o produto como cabo de ligação. Não há indicação de kit ou de acessórios avulsos incluídos.

Que cuidados devo ter ao instalar o cabo?

Desenergize o circuito, confirme a pinagem e evite forçar o conector. Respeite o torque informado de 0,6 a 1,5 Nm e o raio mínimo de flexão de 10 vezes o diâmetro do cabo.

Como confirmar se a conexão ficou adequada para a proteção IP indicada?

Verifique o acoplamento e a condição da vedação, além das condições de montagem correspondentes à classificação requerida. A ficha não detalha um procedimento de teste de campo; consulte a folha de dados do fabricante.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração mecânica do conector M12 indicada para o EVT041; deve corresponder à interface do dispositivo. (Ref.: conector M12, codificação A)

Grau de proteção IP

Classificação declarada para proteção contra ingresso de elementos, condicionada à montagem e às condições de uso. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de flexão

Menor raio de curvatura especificado para aplicação flexível do cabo; a referência é o diâmetro do próprio cabo. (Ref.: mínimo de 10 x diâmetro do cabo)

Capacidade de carga total

Limite de corrente declarado para a carga total conduzida pelo cabo. (Ref.: 4 A)

Contatos dourados

Acabamento especificado para os contatos elétricos do conector. (Ref.: 4 contatos dourados)
