Cabo de Ligação IFM EVT028 M12 - Indústria Alimentícia

Pré-visualizar: EVT028 IFM - Cabo de Ligação ifm M12 Indústria Alimentícia 0,3m PVC IP69K

EVT028 IFM - Cabo de Ligação ifm M12 Indústria Alimentícia 0,3m PVC IP69K

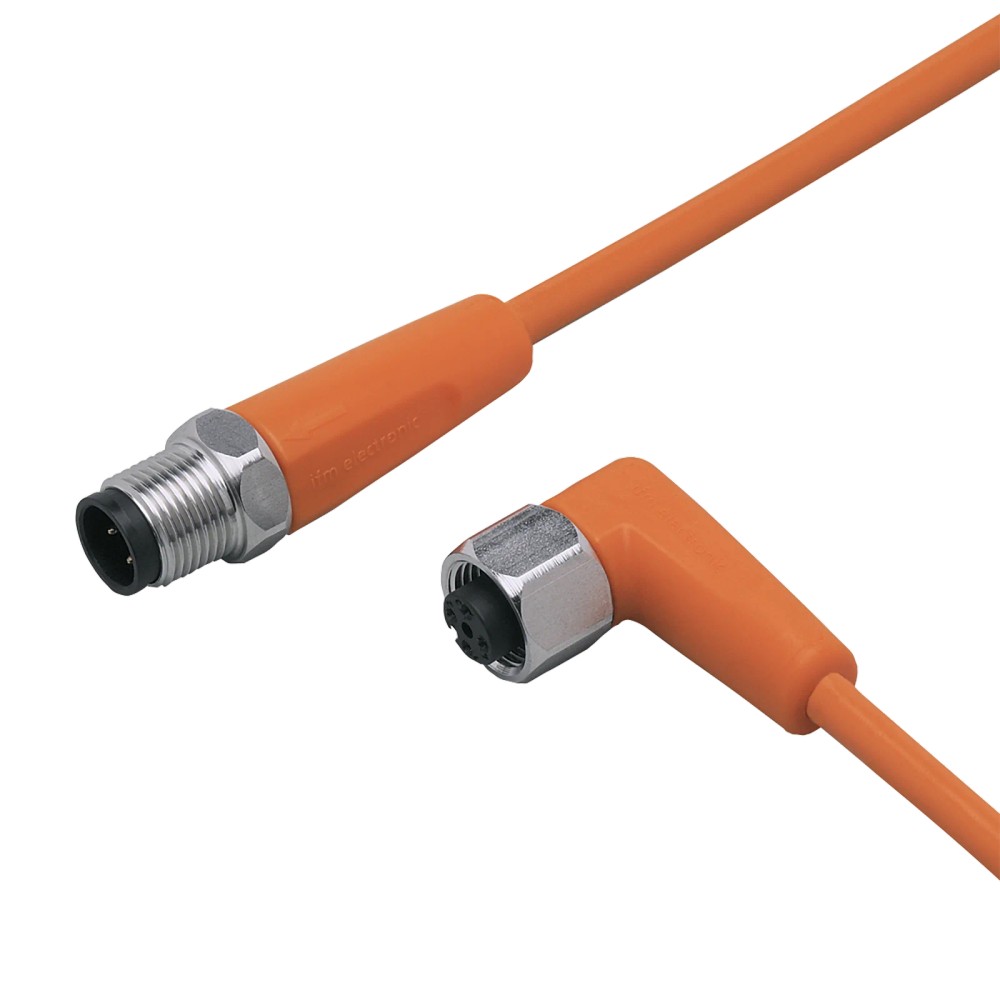

Imagem meramente ilustrativa

R$ 351,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT028
EAN: 4021179231244
NCM do produto: 85444200

Destaques do Produto Comprimento 0,3 m...mais

Fechar menu

Saiba mais sobre: "EVT028 IFM - Cabo de Ligação ifm M12 Indústria Alimentícia 0,3m PVC IP69K"

Destaques do Produto

Comprimento

0,3 m

Conexão Lado 1

M12 Reto

Conexão Lado 2

M12 Angular

Material de Revestimento

PVC

Grau de Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação ifm EVT028 M12 Reto/Angular 0.3m PVC

O cabo de ligação ifm EVT028 é um componente de conexão M12 de 0,3 metros, otimizado para ambientes higiênicos e úmidos na indústria de alimentos. Possui revestimento em PVC laranja, porcas de aço inoxidável 1.4404 e grau de proteção IP69K. É projetado para assegurar a integridade do sinal em condições severas de lavagem e operação industrial.

PRINCIPAIS ESPECIFICAÇÕES

Comprimento	0,3 m
Grau de proteção	IP65/67/68/69K
Material do revestimento	PVC
Material da porca	Aço inoxidável 1.4404
Tensão de operação	< 250 V AC
Corrente nominal	4 A
Temperatura	-25...100 °C
Cor	Laranja

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas e higiênicas da indústria alimentícia
Equipamentos de automação com necessidade de lavagem frequente (IP69K)
Conexões padrão de sensores M12 com codificação A

⚠ Considere outro se precisa de:

Ambientes com exposição contínua a solventes incompatíveis com PVC
Aplicações com temperaturas de operação superiores a 100 °C
Exposição prolongada a raios UV sem proteção adequada

APLICAÇÕES E USO

Conexão de sensores de proximidade em linhas de envase
Ambientes com lavagem por alta pressão (wash-down)
Equipamentos de processamento de alimentos
Sistemas de automação industrial que exigem vedação rigorosa

COMO ESCOLHER

Antes de comprar o Cabo de Ligação ifm EVT028 M12 Reto/Angular 0.3m PVC, verifique estes pontos:

Quando escolher este cabo

Utilize quando o ambiente for de higienização frequente (IP69K) e a aplicação permitir o raio de curvatura de 10x o diâmetro com cabo de material PVC.

Quando considerar outras opções

Busque cabos com material PUR caso a aplicação envolva arrasto contínuo em correntes porta-cabos (esteiras) de alta aceleração, onde o PVC pode sofrer fadiga mais rapidamente.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material do Cabo	PVC	Revestimento resistente para ambientes industriais
Raio de curvatura mínimo	10 x diâmetro do cabo	Limite mecânico para aplicação flexível
Ciclos de curvatura	> 1.000.000	Vida útil mecânica em movimentação

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de isolação elétrica
Corrente nominal	4 A	Capacidade de carga por condutor
Contatos	Banhados a ouro	Melhora a condutividade e resistência à corrosão

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Níveis de vedação contra sólidos e líquidos
Temperatura ambiente	-25...100 °C	Faixa de operação permitida

COMPATIBILIDADE

Comunicação

• Sinais analógicos padrão

• Sinais digitais binários (PNP/NPN)

• IO-Link

Conexões

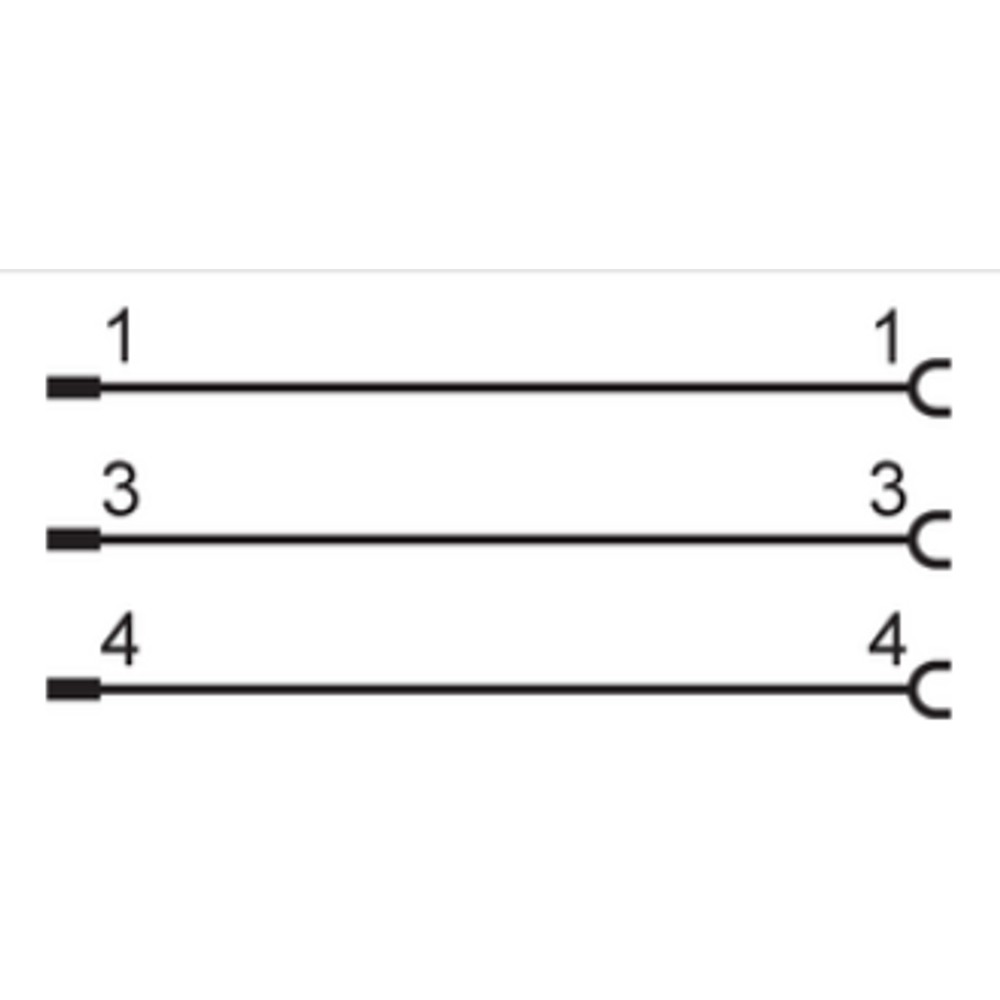

Elétrica 3 polos, banhados a ouro

Processo Conector M12, codificação A

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de lavagem industrial	✓	O cabo possui classificação IP69K e componentes em aço inoxidável 1.4404.
Áreas externas com exposição direta ao sol	✗	O material PVC não é formulado especificamente para resistência a UV de longo prazo.

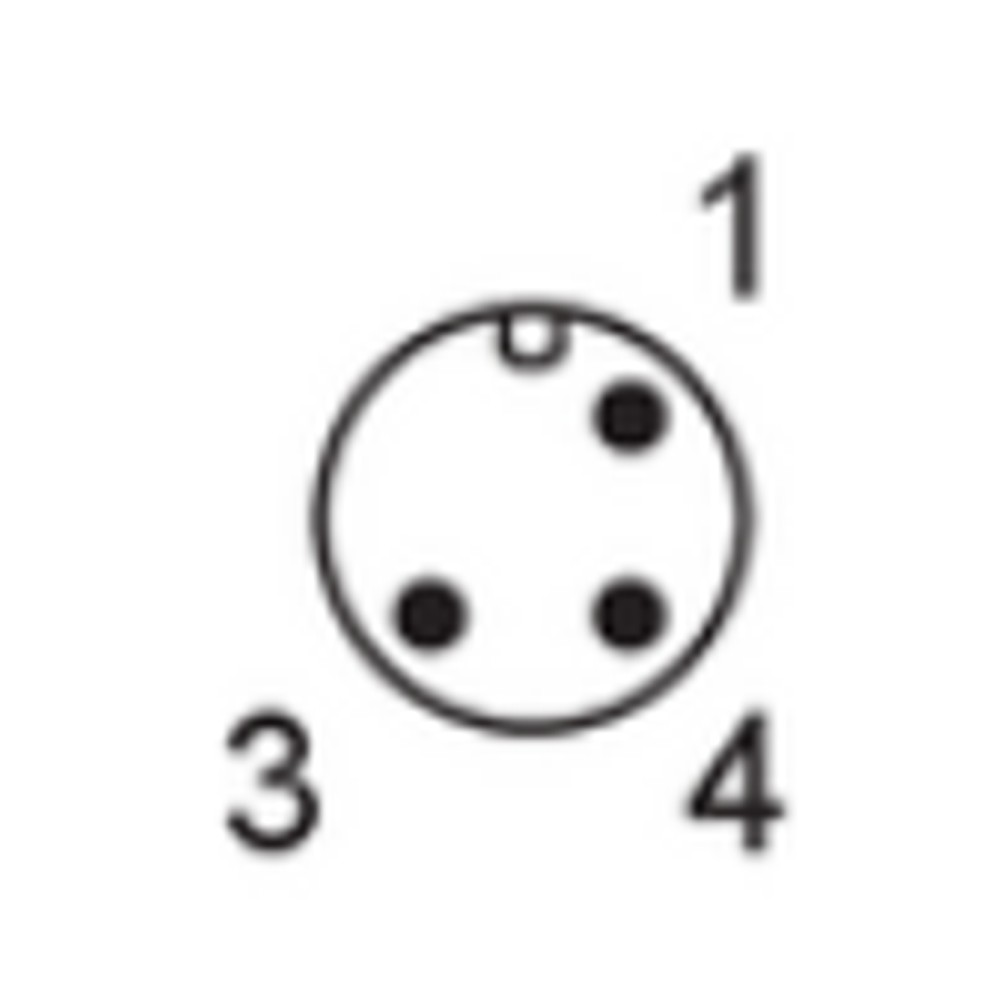

Conexão de sensores M12 padrão	✓	O conector segue o padrão A-coded de 4 pinos (utilizando 3) compatível com a maioria dos sensores ifm.

INSTALAÇÃO

Como instalar o Cabo de Ligação ifm EVT028 M12 Reto/Angular 0.3m PVC

Limpe a superfície de conexão do sensor ou distribuidor.
Alinhe o conector M12 de forma a encaixar os pinos sem esforço.
Gire a porca de travamento manualmente até o encosto.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Verifique se o cabo possui folga para evitar tensão nos conectores.
Teste a continuidade do sinal após a energização.

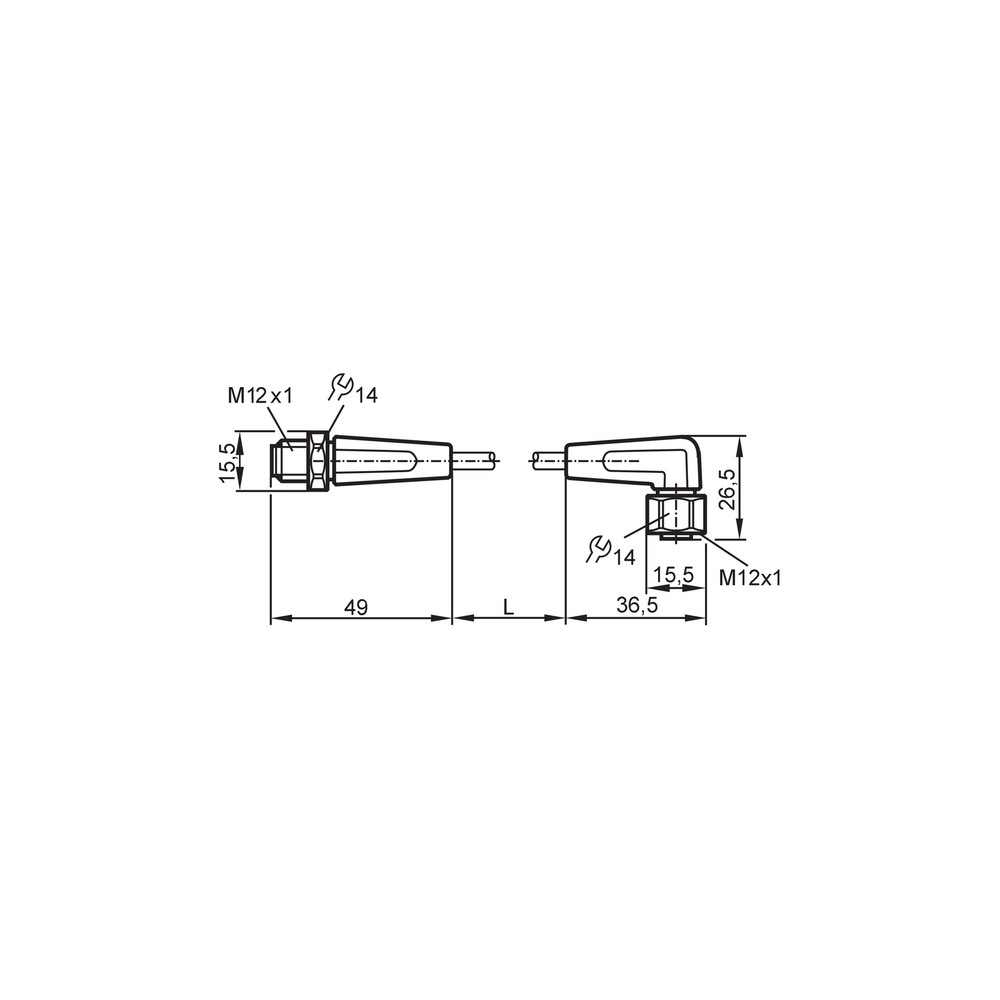

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento de umidade ou falha de conexão física.	Aperto excessivo ou insuficiente da porca de bloqueio.	Verificar se o torque aplicado está entre 0,6 e 1,5 Nm.
Rompimento interno dos condutores e perda de sinal.	Dobras com raio inferior ao especificado (10x diâmetro).	Inspeção visual em busca de deformações ou vincos no cabo.
Sinal intermitente na comunicação.	Contaminação ou oxidação por agentes de limpeza inadequados.	Examinar o estado dos contatos dourados quanto a resíduos ou corrosão.
Curto-circuito ou entrada de líquido no conector.	Corte ou abrasão do revestimento de PVC.	Verificar a integridade do revestimento ao longo de todo o comprimento do cabo.

DOCUMENTAÇÃO TÉCNICA

Datasheet do Produto (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação ifm EVT028?

O EVT028 é um cabo de conexão M12 de 0,3 metros, projetado para ambientes de automação industrial, especificamente para áreas úmidas e processos de higienização na indústria de alimentos.

Quais são as principais características técnicas deste cabo?

Ele possui conectores M12 (um reto e um angular), revestimento em PVC laranja, contatos banhados a ouro e porcas de fixação em aço inoxidável 1.4404 (316L).

Existem restrições de aplicação para o uso deste cabo?

Este produto não é indicado para aplicações que exijam resistência a temperaturas contínuas acima de 100 °C ou para ambientes com substâncias químicas agressivas que degradam o PVC.

O cabo pode ser usado em qualquer ambiente industrial?

O cabo não deve ser utilizado em áreas onde haja exposição direta a radiação UV intensa ou em locais com solventes químicos não compatíveis com o revestimento em PVC.

O que indica um problema de conexão no cabo?

Sintomas de falha incluem sinal intermitente no sensor ou queda de tensão, geralmente causados por contatos oxidados ou cabo rompido internamente devido a dobras excessivas.

Como diagnosticar uma falha de comunicação no cabo?

Verifique a integridade física do revestimento, o torque de aperto da porca (0,6 a 1,5 Nm) e se há corrosão ou umidade nos pinos de contato.

Devo escolher o modelo com conector reto ou angular?

A escolha entre modelos com conector reto ou angular depende do espaço disponível no equipamento e da direção da saída do cabo necessária para manter o raio de curvatura mínimo.

Este cabo é a melhor escolha para todas as esteiras?

Este cabo é ideal para conexão rápida de sensores em esteiras e máquinas de envase; alternativas seriam cabos com material PUR para maior resistência mecânica em arrastos constantes.

Quais cuidados tomar ao instalar este cabo?

Durante a instalação, certifique-se de não exceder o raio de curvatura mínimo de 10 vezes o diâmetro do cabo para evitar fadiga dos condutores internos.

Como verificar a procedência do produto?

A origem e procedência são garantidas pelo fabricante ifm, com a comercialização e suporte técnico intermediados pela Melhor Indústria.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que indica resistência a lavagens com alta pressão e alta temperatura. (Ref.: Proteção de vedação)

PVC

Policloreto de vinila, material do revestimento externo do cabo, comum em aplicações industriais padrão. (Ref.: Material do cabo)

M12

Padrão de conector circular de 12mm de diâmetro amplamente utilizado em automação industrial para sensores e atuadores. (Ref.: Conexão)

1.4404

Designação de aço inoxidável austenítico, também conhecido como 316L, com alta resistência à corrosão. (Ref.: Material da porca)

Contatos Banhados a Ouro

Tratamento de superfície para evitar corrosão e garantir baixa resistência de contato elétrico. (Ref.: Conexão elétrica)
