EVT015 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 25m PVC IP69K

Imagem meramente ilustrativa

R$ 616,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT015
EAN: 4021179231114
NCM do produto: 85444200

Destaques do Produto Comprimento 25 m...mais

Fechar menu

Saiba mais sobre: "EVT015 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 25m PVC IP69K"

Destaques do Produto

Comprimento

25 m

Conector

M12 fêmea angular, codificação A, 5 contatos

Tensão

Inferior a 60 V AC/DC

Corrente

4 A nominal; 3 A conforme capacidade UL

Ambiente

Proteções IP65, IP67, IP68 e IP69K; cabo sem silicone

Temperatura

−25 a 100 °C; limite cULus de 50 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT015 IFM – Cabo de Conexão Fêmea M12, angular, 25 m, PVC, IP69K

O EVT015 é um cabo de conexão com conector fêmea M12 angular, destinado à conexão de dispositivos em áreas úmidas e higiênicas da indústria de alimentos. Possui 25 m de comprimento, revestimento em PVC e proteção especificada como IP65, IP67, IP68 e IP69K. Os contatos são banhados a ouro, e o produto é isento de silicone.

PRINCIPAIS ESPECIFICAÇÕES

Referência	EVT015
Tipo de conector	Fêmea M12 angular, codificação A, 5 contatos
Comprimento do cabo	25 m
Cabo	PVC laranja, Ø 5,1 mm; 5 × 0,34 mm²
Tensão de operação	< 60 V AC/DC
Corrente nominal	4 A; capacidade de corrente UL: 3 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Faixa de temperatura de operação	−25 a 100 °C; para cULus, até 50 °C
Materiais do conector	Porca de bloqueio em aço inoxidável 1.4404/316L; vedação em EPDM
Raio mínimo de curvatura	10 × o diâmetro do cabo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de dispositivos com interface M12 fêmea compatível, codificação A e 5 contatos, desde que a contraparte corresponda mecanicamente e a pinagem seja compatível eletricamente.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação indicada para o produto.
Instalações que atendam aos limites elétricos, ambientais, de temperatura e de curvatura especificados.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão requerida exigir outro formato, gênero, codificação ou número de contatos; confirme a interface da contraparte antes da instalação.
Não exceder tensão inferior a 60 V AC/DC, corrente nominal de 4 A ou limite UL de 3 A, conforme a condição de uso aplicável.
Não usar abaixo do raio mínimo de curvatura de 10 vezes o diâmetro do cabo.
Para aplicação cULus acima de 50 °C, a ficha não confirma adequação; consulte o fabricante.

APLICAÇÕES E USO

Uso indicado na ficha: conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos. A ficha especifica proteção IP65, IP67, IP68 e IP69K; a adequação efetiva depende da instalação e das condições previstas pelo fabricante.
Possibilidade de uso em instalações com deslocamento: a ficha declara até 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². Confirme se o perfil real de movimento corresponde a essas condições.
Em instalações com flexão, respeite raio mínimo de 10 vezes o diâmetro do cabo; não extrapole as condições declaradas de temperatura, corrente e tensão.
A ficha não identifica protocolos ou dispositivos específicos. Confirme a pinagem e os requisitos elétricos com a documentação dos equipamentos conectados.

COMO ESCOLHER

Antes de comprar o EVT015 IFM – Cabo de Conexão Fêmea M12, angular, 25 m, PVC, IP69K, verifique estes pontos:

Escolha o EVT015 quando

A instalação exigir cabo de conexão de 25 m com conector M12 fêmea angular, codificação A e 5 contatos, e os requisitos de tensão, corrente, temperatura e proteção forem compatíveis com a ficha.

Busque outra configuração quando

A interface necessária tiver outra codificação, geometria, gênero ou quantidade de contatos, ou quando o comprimento requerido não for 25 m. A ficha não identifica modelos alternativos; valide a referência correta com o fabricante.

Valide a aplicação antes da compra

Confira a pinagem e a capacidade elétrica do dispositivo conectado. Para uso cULus, considere o limite de temperatura ambiente de até 50 °C indicado na ficha.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de conexão com conector fêmea ifm EVT015	Identificação do produto na ficha.
Marca	ifm electronic	Fabricante informado.
Código do produto / SKU	EVT015	Referência do anúncio e do produto.
Part number do catálogo	ADOAH050VAS0025E05	Código informado no catálogo associado ao GTIN.
GTIN	4021179231114	Identificador comercial informado.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação descrita na ficha do produto.
Características especiais	Sem silicone; contatos banhados a ouro; tolerâncias para dobras e deslocamentos	Características declaradas para o cabo.

Conexão elétrica e dados do cabo
Conexão do soquete	1 × M12, fêmea, angular, codificação A, 5 contatos	Interface indicada para conexão com a contraparte correspondente.
Contatos	Banhados a ouro	Acabamento dos contatos do conector.
Comprimento	25 m	Comprimento do cabo.
Material e cor do cabo	PVC, laranja	Construção e identificação visual informadas.
Diâmetro do cabo	5,1 mm	Dimensão indicada para o cabo.
Condutores	5 × 0,34 mm²; 42 × Ø 0,1 mm por condutor	Construção elétrica informada na ficha.
Cores dos fios	BK = preto; BN = marrom; BU = azul; GY = cinza; WH = branco	Identificação dos condutores; confirme a atribuição dos pinos no datasheet.
Tensão de operação	< 60 V AC/DC	Limite de tensão indicado na ficha.
Corrente nominal	4 A	Capacidade de carga total declarada.
Capacidade de corrente UL	3 A	Limite informado para a condição UL.
Categoria de isolamento	II	Categoria declarada na ficha.

Materiais e construção do conector
Formato do conector	Angular, 90°	Geometria do conector fêmea.
Corpo do conector	PVC, laranja	Material e cor indicados para o corpo.
Material da porca de bloqueio	1.4404, aço inoxidável / 316L	Material indicado para o bloqueio.
Material da vedação	EPDM	Material indicado para a vedação.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa informada para o aperto da conexão.
Dimensões	26,5 × 15,5 × 36,5 mm	Dimensões informadas para o conector.

Proteção e condições ambientais
Graus de proteção	IP65, IP67, IP68 e IP69K	Classificações indicadas na ficha; a proteção depende da montagem e das condições especificadas pelo fabricante.
Temperatura de operação	−25 a 100 °C	Faixa de temperatura de operação declarada.
Limite de temperatura cULus	Até 50 °C	Limite específico indicado para cULus.
Temperatura ambiente móvel	5 a 100 °C	Faixa indicada para condição móvel.
Temperatura de armazenamento	−25 a 55 °C	Faixa de armazenamento declarada.
Umidade de armazenamento	10 a 100 %	Faixa de umidade informada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Classificação citada na ficha para armazenamento.
Isento de silicone	Sim	Característica declarada do produto.

Movimentação e flexibilidade
Raio mínimo de curvatura	10 × o diâmetro do cabo	Raio mínimo informado; considerar o diâmetro de 5,1 mm do cabo.
Ciclos de curvatura	> 1 milhão	Quantidade de ciclos indicada na ficha para a condição de ensaio aplicável.
Esforço de torção	±180°/m	Valor declarado para torção.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite informado para a condição de deslocamento especificada.
Tolerância a dobras e deslocamentos	Sim	Característica declarada; não substitui os limites de curvatura e movimentação.

Dados físicos e identificação comercial
Peso	1.033,8 g	Peso informado nos dados do catálogo.
Quantidade da embalagem	1 peça	Quantidade de embalagem informada.
NCM	8544.42.00	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. O cabo estabelece conexão elétrica; a compatibilidade de protocolo depende dos dispositivos conectados.

Conexões

Elétrica Um conector fêmea M12 angular, codificação A, com 5 contatos dourados; cabo de 25 m, PVC, 5 × 0,34 mm². Tensão inferior a 60 V AC/DC; corrente nominal de 4 A e capacidade UL de 3 A. Verifique a pinagem no datasheet do fabricante e na documentação do dispositivo conectado.

Processo Não aplicável como conexão de processo: trata-se de um cabo de conexão elétrica com conector M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com contraparte M12 compatível mecanicamente, codificação A e 5 contatos, e pinagem e valores elétricos compatíveis	✓	A ficha especifica conector fêmea M12 angular, codificação A, 5 contatos. A compatibilidade elétrica deve ser confirmada para a aplicação.
Dispositivo que exige outra codificação, outro gênero ou outro número de contatos	✗	A interface especificada no EVT015 é fêmea, M12, codificação A e 5 contatos; interfaces diferentes não correspondem à configuração declarada.
Circuito acima de 60 V AC/DC ou acima dos limites de corrente aplicáveis	✗	A tensão indicada é inferior a 60 V AC/DC; a corrente nominal é 4 A e a capacidade UL informada é 3 A.
Aplicação em área úmida ou higiênica da indústria de alimentos, respeitando a instalação e os limites especificados	✓	A descrição do produto indica essa aplicação e a ficha informa proteções IP65, IP67, IP68 e IP69K; o grau efetivo depende da instalação correta.
Aplicação cULus com temperatura acima de 50 °C	✗	A ficha informa limite cULus de até 50 °C, embora também apresente a faixa geral de operação de −25 a 100 °C.

INSTALAÇÃO

Como instalar o EVT015 IFM – Cabo de Conexão Fêmea M12, angular, 25 m, PVC, IP69K

Confirme que a contraparte é compatível mecanicamente com o conector fêmea M12, angular, codificação A e 5 contatos.
Verifique no datasheet e na documentação do dispositivo a pinagem e a função de cada contato antes de energizar.
Desenergize o circuito e confirme que a tensão e a corrente da aplicação respeitam os limites especificados para o cabo.
Posicione o cabo sem exceder o raio mínimo de curvatura de 10 vezes o diâmetro do cabo.
Acople e aperte a conexão respeitando o torque informado de 0,6 a 1,5 Nm; evite aplicar torque fora dessa faixa.
Após a montagem, confira o assentamento da conexão e inspecione o cabo e a vedação antes de colocar a instalação em serviço.

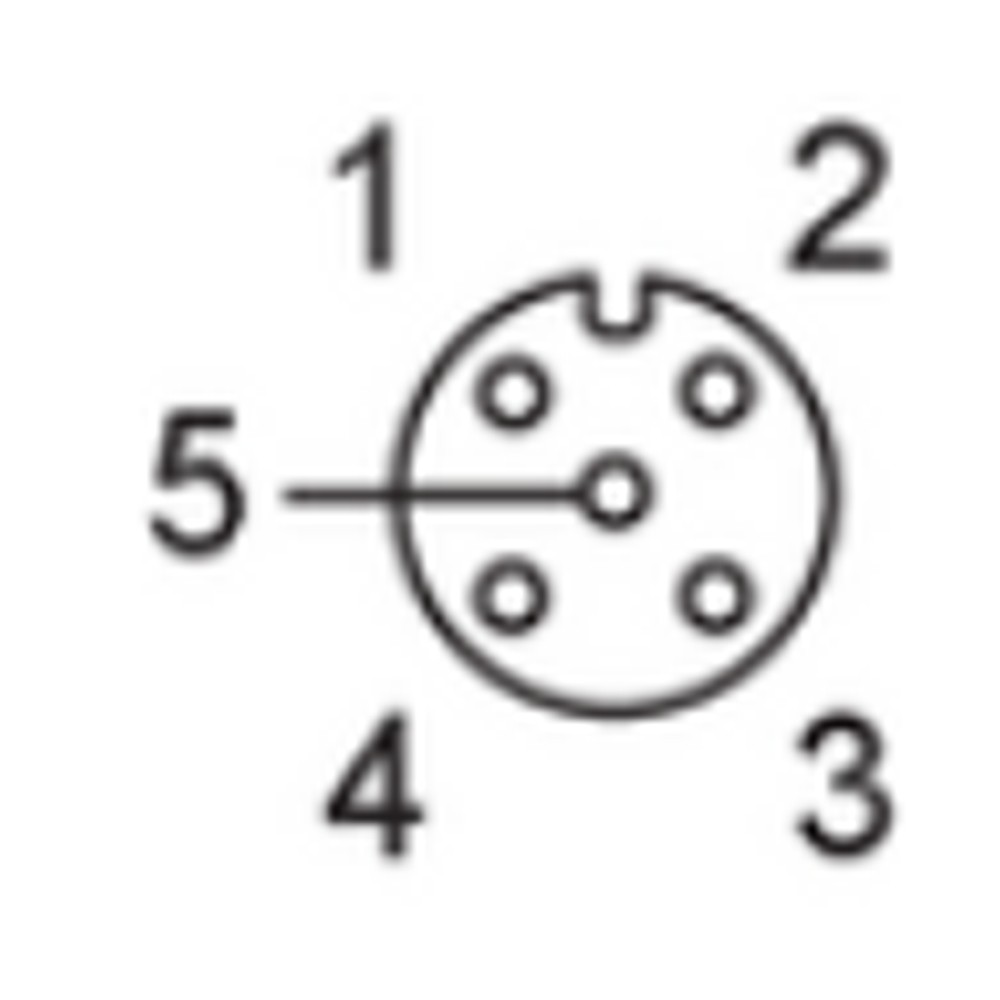

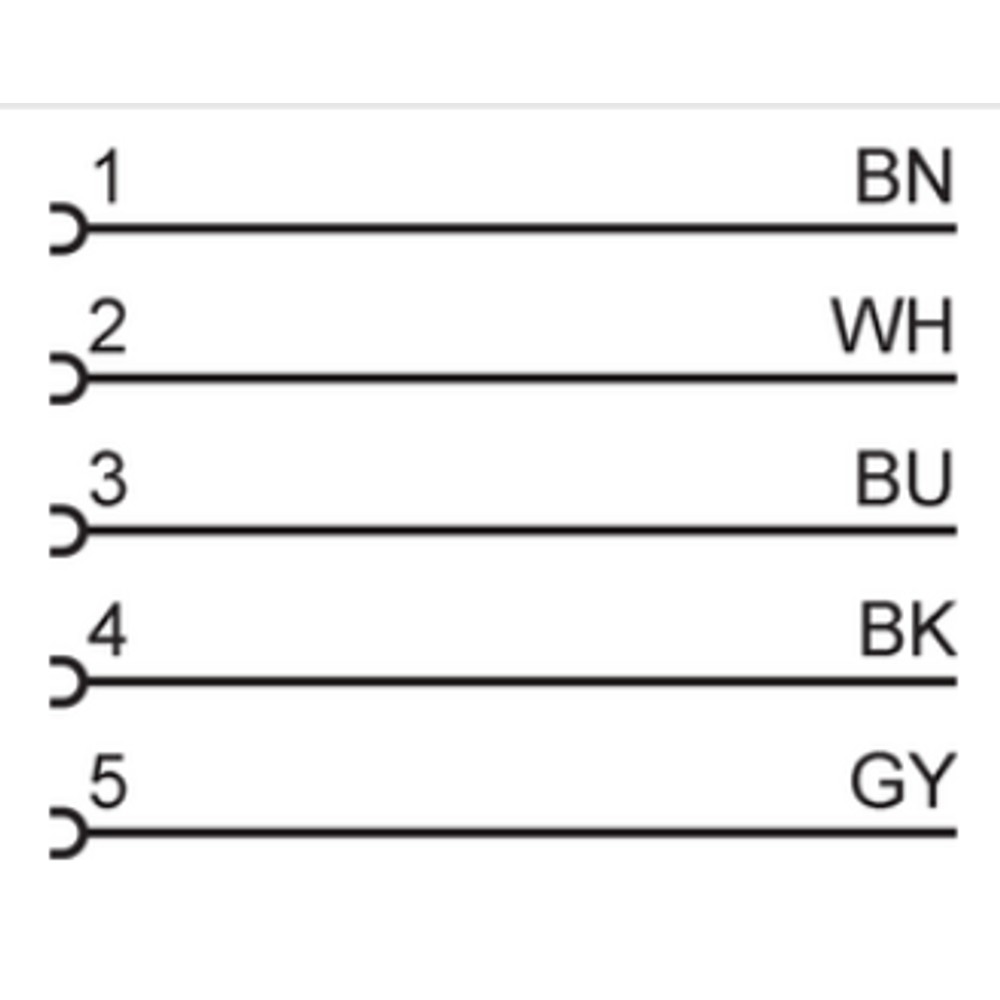

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não estabelece sinal ou alimentação.	Pinagem incompatível, conexão incompleta ou contato sem continuidade.	Desenergize o circuito, confira a pinagem no datasheet do cabo e do dispositivo e verifique continuidade dos condutores.
Conexão intermitente durante movimento do cabo.	Curvatura abaixo do raio mínimo, tração ou deslocamento fora das condições declaradas.	Inspecione o percurso e o cabo; confirme o raio de curvatura e compare movimento, velocidade e aceleração com os limites informados.
Umidade ou contaminação aparece na conexão.	Acoplamento ou vedação montados incorretamente, dano físico ou uso fora das condições de proteção aplicáveis.	Inspecione a vedação, a superfície de acoplamento e o aperto; confira a montagem e a classificação IP exigida para a instalação.
A conexão ou o cabo aquece durante a operação.	Corrente ou tensão acima do limite aplicável, ou condição de instalação fora da especificação.	Meça tensão e corrente em operação e compare com os limites da ficha, incluindo o limite UL de corrente quando aplicável.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVT015 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVT015 e com quais equipamentos ele pode ser conectado?

É um cabo de conexão de 25 m com conector fêmea M12 angular, codificação A e 5 contatos. A conexão exige contraparte mecanicamente correspondente e pinagem e requisitos elétricos compatíveis; não há protocolo ou dispositivo específico informado.

O que acompanha o EVT015?

A ficha informa embalagem com 1 peça. Não há acessórios adicionais listados.

Este cabo serve para uma conexão M12 de outra codificação ou com outro número de pinos?

A ficha especifica M12, codificação A e 5 contatos. Para outra codificação ou quantidade de contatos, a configuração não corresponde à declarada para o EVT015.

Posso usar o EVT015 em uma aplicação acima de 60 V ou 4 A?

Não se deve exceder os limites informados: tensão inferior a 60 V AC/DC e corrente nominal de 4 A. Para a condição UL, a capacidade indicada é 3 A.

O sinal falha mesmo com o conector encaixado; o que verifico antes de trocar o cabo?

Confira se a pinagem do cabo corresponde à do dispositivo e se a conexão está completamente acoplada. Com o circuito desenergizado, verifique a continuidade dos condutores.

A conexão apresenta umidade; o cabo perdeu a proteção IP?

A presença de umidade pode estar relacionada à montagem, ao estado da vedação ou a dano na conexão. Inspecione o acoplamento e a vedação e confirme que a instalação atende às condições de proteção especificadas.

Devo escolher o EVT015 ou um cabo M12 de outro comprimento?

O EVT015 tem 25 m. Se a instalação exigir outro comprimento ou uma configuração diferente de conector, selecione uma referência que corresponda a esses requisitos e valide-a com o fabricante.

É necessário comprar um kit ou o cabo é vendido como peça?

A ficha indica quantidade de embalagem de 1 peça e não lista acessórios. Não há informação de kit ou de componentes adicionais incluídos.

Que cuidados devo tomar ao instalar o cabo?

Confira a pinagem, respeite o raio mínimo de curvatura e aperte a conexão dentro da faixa de 0,6 a 1,5 Nm. Faça a montagem com o circuito desenergizado.

O cabo pode operar a 100 °C em qualquer condição?

A ficha informa faixa geral de operação de −25 a 100 °C, mas especifica limite cULus de até 50 °C. Para a condição de certificação ou aplicação pretendida, siga a indicação correspondente no datasheet.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação mecânica do conector M12; deve corresponder à contraparte e não confirma, por si só, a compatibilidade de pinagem ou elétrica. (Ref.: conexão M12, codificação A)

Grau de proteção IP

Classificação declarada para proteção contra ingresso de partículas e água, condicionada à montagem e ao uso previstos. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de curvatura

Menor raio de curvatura declarado para o cabo; a ficha estabelece o valor como múltiplo do diâmetro do cabo. (Ref.: 10 × diâmetro do cabo)

Contato banhado a ouro

Contato elétrico com acabamento de ouro, conforme especificação do conector. (Ref.: contatos dourados)

Codificação dos condutores

Identificação de cada fio pela cor indicada na ficha; a função de cada contato deve ser confirmada na pinagem do datasheet. (Ref.: BK, BN, BU, GY e WH)
