Cabo Conexão Fêmea M12 IFM EVT013

Pré-visualizar: EVT013 IFM - Cabo Conexão Fêmea M12 Indústria Alimentícia 5m PVC 5 Polos

EVT013 IFM - Cabo Conexão Fêmea M12 Indústria Alimentícia 5m PVC 5 Polos

Imagem meramente ilustrativa

R$ 263,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT013
EAN: 4021179231091
NCM do produto: 85444200

Destaques do Produto Interface Conector...mais

Fechar menu

Saiba mais sobre: "EVT013 IFM - Cabo Conexão Fêmea M12 Indústria Alimentícia 5m PVC 5 Polos"

Destaques do Produto

Interface

Conector fêmea M12 angular, codificação A, 5 polos

Comprimento

5 m

Tensão

< 60 V AC

Corrente por contato

4 A

Ambiente

Áreas úmidas e higiênicas; IP65, IP67, IP68 e IP69K

Composição

Cabo PVC, isento de silicone

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

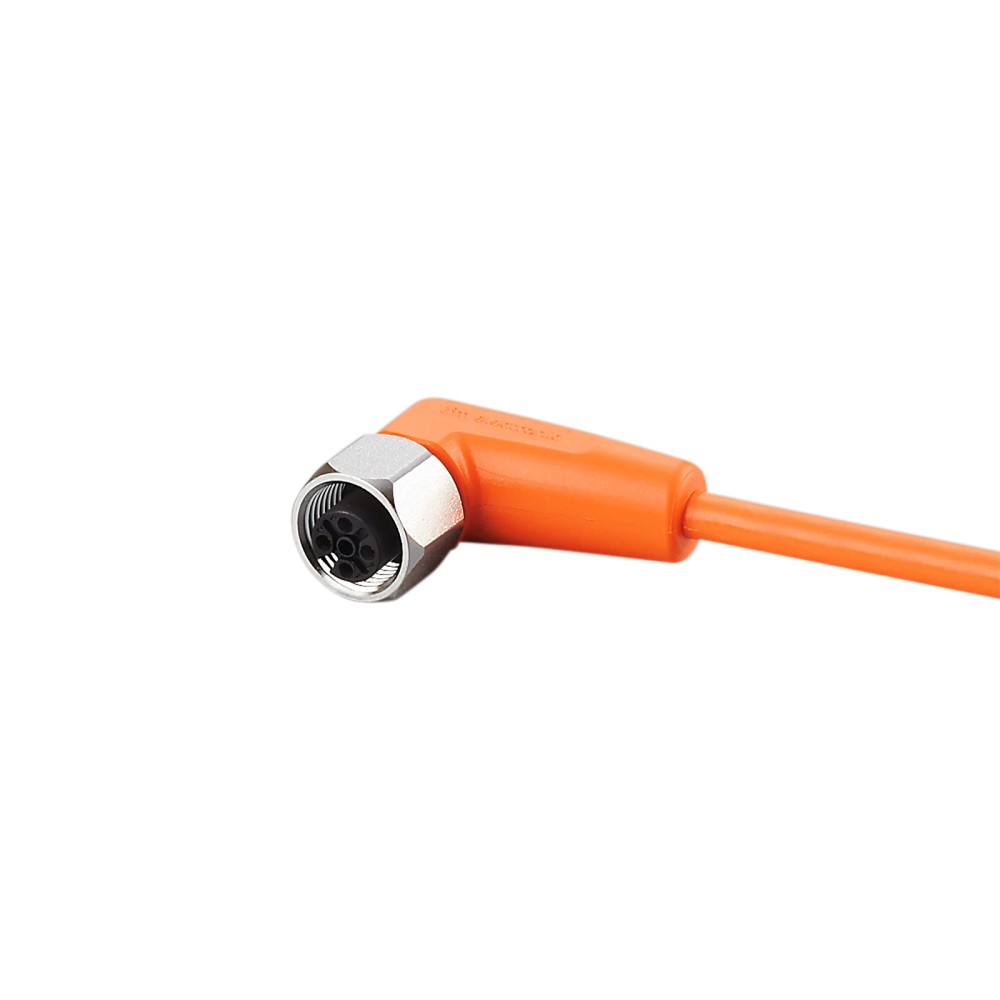

Sobre o EVT013 IFM – Cabo de conexão fêmea M12 angular, 5 polos, 5 m, PVC

O EVT013 é um cabo de conexão com conector fêmea M12 angular de 5 polos, destinado à conexão de dispositivos em áreas úmidas e higiênicas da indústria de alimentos. Possui cabo de 5 m em PVC, contatos banhados a ouro e é isento de silicone. A ficha informa tensão de operação inferior a 60 V AC e graus de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVT013
Conector	Fêmea M12 angular, codificação A, 5 polos
Comprimento do cabo	5 m
Material e cor do cabo	PVC, laranja
Condutores	5 x 0,34 mm²
Tensão de operação	< 60 V AC
Corrente por contato	4 A
Graus de proteção	IP65, IP67, IP68 e IP69K
Temperatura de operação	-25 a 100 °C
Peso	238,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de dispositivos com interface compatível com conector M12 fêmea, angular, codificação A e 5 polos.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, respeitando os limites elétricos e ambientais informados.
Aplicações que exigem cabo de 5 m, construção sem silicone e contatos banhados a ouro.

⚠ Considere outro se precisa de:

Não selecionar para tensão AC igual ou superior a 60 V; a ficha especifica operação inferior a 60 V AC.
Não exceder 4 A por contato.
Não presumir compatibilidade apenas pela forma M12: confirmar codificação, número e disposição dos polos e requisitos elétricos do dispositivo conectado.

APLICAÇÕES E USO

Uso indicado: conexão de dispositivos em áreas úmidas e higiênicas da indústria de alimentos; verificar a montagem e as condições específicas no datasheet.
Uso em circuito com requisitos de tensão inferiores a 60 V AC e corrente de até 4 A por contato, respeitando também a capacidade UL informada de 3,5 A quando aplicável.
Possibilidade de uso em instalação com movimento: os dados indicam velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². Confirmar que a aplicação corresponde a essas condições.
A adequação a um dispositivo específico depende da correspondência de codificação, gênero, número de polos, pinagem e requisitos elétricos; a ficha não declara protocolos de comunicação.

COMO ESCOLHER

Antes de comprar o EVT013 IFM – Cabo de conexão fêmea M12 angular, 5 polos, 5 m, PVC, verifique estes pontos:

Escolha o EVT013 quando

A instalação exigir cabo de 5 m com conector fêmea M12 angular, codificação A e 5 polos, para áreas úmidas e higiênicas, e os limites elétricos e ambientais da ficha forem atendidos.

Verifique outra configuração quando

O dispositivo exigir outro número de polos, codificação, gênero ou orientação do conector, ou quando o comprimento requerido não for 5 m. Confirme também tensão e corrente por contato antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / ifm electronic	Identificação do fabricante conforme os dados do anúncio.
Modelo e SKU	EVT013	Código de identificação do produto.
Part number do anúncio	EVT013	Código indicado na fonte primária do anúncio.
GTIN	4021179231091	Identificador comercial informado.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação do produto.
Aplicação informada	Áreas úmidas e higiênicas na indústria de alimentos	Cenário de uso indicado na ficha.
Quantidade da embalagem	1 peça	Quantidade informada nos dados do produto.

Dados elétricos
Tensão de operação	< 60 V AC	Limite informado na fonte primária do anúncio.
Tensão máxima AC	60 V	Valor máximo indicado no conjunto de dados; respeitar a especificação de operação inferior a 60 V AC.
Tensão máxima DC	60 V	Valor informado nos dados técnicos complementares.
Corrente por contato	4 A	Valor indicado por contato.
Capacidade de corrente UL	3,5 A	Valor apresentado separadamente como capacidade de corrente UL; verificar a aplicação e a documentação do fabricante.
Categoria de isolamento	II	Categoria indicada nos dados técnicos.

Conector e contatos
Tipo e orientação	M12 fêmea, angular	Configuração mecânica do conector.
Codificação	A	Codificação especificada para o conector.
Número de contatos	5	Quantidade de contatos indicada.
Material dos contatos	Contatos banhados a ouro	Característica construtiva informada.
Corpo do conector	PVC, laranja	Material e cor indicados para o corpo.
Material da porca de bloqueio	1.4404, aço inoxidável / 316L	Material indicado para o bloqueio.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa informada para o aperto do conector.
Vedação	EPDM	Material de vedação indicado nos dados técnicos.

Cabo e construção
Comprimento	5 m	Comprimento nominal do cabo.
Revestimento	PVC, laranja	Material e cor indicados.
Diâmetro externo	5,1 mm	Dimensão indicada na especificação do cabo.
Configuração dos condutores	5 x 0,34 mm²	Seção e quantidade de condutores informadas.
Construção dos condutores	42 x Ø 0,1 mm	Construção indicada para cada condutor na especificação.
Isento de silicone	Sim	Característica declarada na ficha.
Tolerância a dobras e deslocamentos	Informada na descrição do produto	A ficha descreve tolerância a dobras e deslocamentos sem detalhar um método de ensaio nesse campo.

Proteção e ambiente
Graus de proteção	IP65, IP67, IP68 e IP69K	Classificações de proteção declaradas; observar as condições de instalação e ensaio do fabricante.
Temperatura de operação	-25 a 100 °C	Faixa de operação informada nos dados técnicos.
Temperatura ambiente móvel	5 a 100 °C	Faixa indicada especificamente para ambiente móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa de armazenamento informada.
Umidade de armazenamento	10 a 100 %	Faixa informada para armazenamento.

Dados mecânicos e movimento
Dimensões indicadas	26,5 x 15,5 x 36,5 mm	Dimensões informadas nos dados complementares.
Raio mínimo de curvatura	10 x diâmetro do cabo	Respeitar o raio mínimo indicado; não interpretar como 10 mm.
Esforço de torção	± 180 °/m	Valor de torção informado.
Ciclos de curvatura	> 1 milhão	Quantidade indicada nos dados técnicos.
Velocidade máxima de movimento	3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Peso	238,5 g	Peso informado no conjunto de dados.

Certificações e documentos
Certificações	CE, cULus, UKCA	Certificações listadas nos dados técnicos.
NCM	8544.42.00	Classificação fiscal apresentada na ficha.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade depende da pinagem e dos sinais do dispositivo conectado.

Conexões

Elétrica Conector fêmea M12 angular, codificação A, 5 polos; tensão de operação informada inferior a 60 V AC; corrente máxima informada de 4 A por contato. Conferir pinagem e requisitos elétricos do dispositivo antes da conexão.

Processo Conexão elétrica por conector M12; não é uma conexão de processo. Interface física: fêmea M12 angular, codificação A, 5 polos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão M12 macho, codificação A, 5 polos, pinagem compatível e requisitos elétricos dentro dos limites informados	✓	A configuração mecânica indicada é fêmea M12 angular, codificação A e 5 polos; a compatibilidade elétrica ainda depende da pinagem e da carga do dispositivo.
Equipamento que requer tensão AC igual ou superior a 60 V	✗	A ficha especifica tensão de operação inferior a 60 V AC.
Circuito que exige corrente superior a 4 A em qualquer contato	✗	A corrente informada é de 4 A por contato.
Dispositivo M12 com codificação, gênero ou número de polos diferente	✗	A interface especificada é fêmea, codificação A, 5 polos; a compatibilidade mecânica não é estabelecida para outras configurações.
Aplicação em área úmida ou higiênica na indústria de alimentos, com montagem e uso dentro das condições da ficha	✓	Essa aplicação é indicada no contexto do produto; a proteção informada inclui IP65, IP67, IP68 e IP69K.

INSTALAÇÃO

Como instalar o EVT013 IFM – Cabo de conexão fêmea M12 angular, 5 polos, 5 m, PVC

Confirme que o equipamento possui interface compatível com conector M12 macho, codificação A e 5 polos.
Verifique a pinagem no datasheet do cabo e do dispositivo; não presuma a função dos polos apenas pela configuração M12.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Alinhe o conector sem forçar os contatos e acople-o corretamente à interface correspondente.
Aperte o bloqueio dentro da faixa informada de 0,6 a 1,5 Nm.
Instale o cabo respeitando o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e confirme que tensão, corrente e condições ambientais estão dentro dos limites aplicáveis.

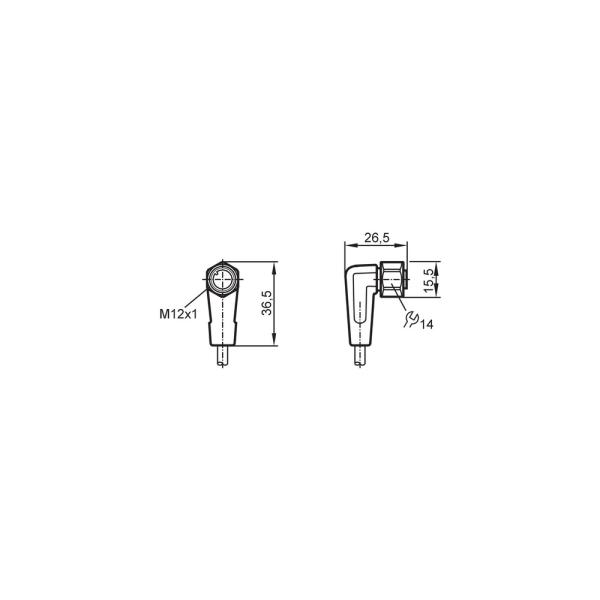

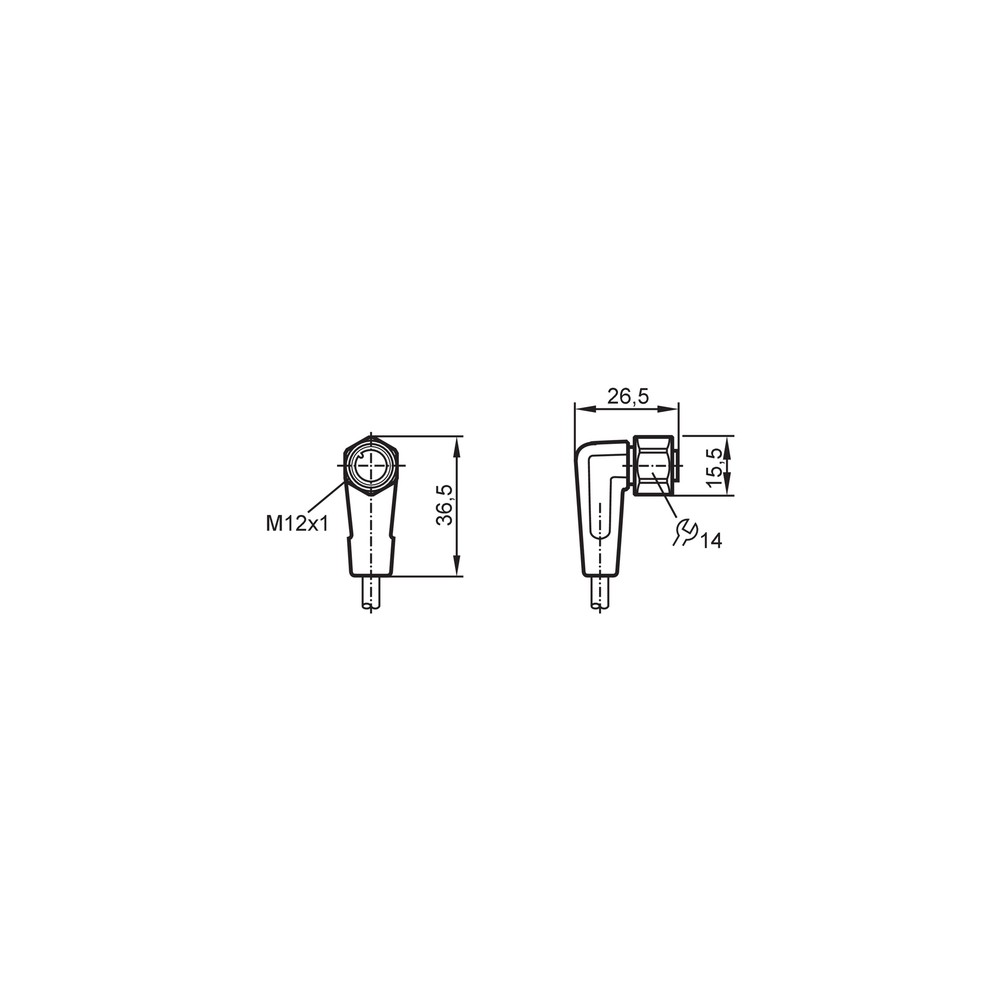

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não transmite sinal.	Conector não totalmente acoplado, pinagem incompatível ou circuito fora dos limites elétricos do cabo.	Desenergize o circuito; confira o acoplamento, a pinagem nos documentos dos dois dispositivos e os valores de tensão e corrente.
Conexão intermitente durante operação ou movimento.	Contato mal acoplado, esforço mecânico no cabo ou curvatura menor que o raio mínimo indicado.	Inspecione o acoplamento e o trajeto do cabo; confirme que a curvatura respeita 10 vezes o diâmetro e que o movimento está dentro das condições declaradas.
Umidade ou contaminantes aparecem na interface.	Conector montado incorretamente, vedação comprometida ou exposição fora das condições de proteção aplicáveis.	Verifique o estado da vedação e do conector, o aperto e as condições reais de instalação; consulte o datasheet para as condições de uso das classificações IP.
A conexão ou o cabo apresenta dano após instalação ou movimentação.	Tração, torção, esmagamento ou movimento acima das condições informadas para o cabo.	Inspecione visualmente o cabo e o bloqueio, revise o percurso e compare velocidade, aceleração e torção da aplicação com os limites da ficha.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica EVT013 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVT013 e para que serve?

É um cabo de conexão com conector fêmea M12 angular de 5 polos, destinado a conectar dispositivos compatíveis, inclusive em áreas úmidas e higiênicas da indústria de alimentos.

O que acompanha o produto e qual é o comprimento?

A ficha informa uma peça por embalagem e cabo com 5 m. Não há acessórios adicionais listados.

O EVT013 serve para uma conexão M12 de 4 polos ou com codificação diferente?

A ficha especifica conector fêmea M12 de codificação A e 5 polos. Não é possível confirmar compatibilidade mecânica ou elétrica com outra configuração; confira a interface e a pinagem dos equipamentos.

Posso usar este cabo em um circuito acima de 60 V AC ou com mais de 4 A por contato?

Não conforme os limites informados: a tensão de operação é inferior a 60 V AC e a corrente é de até 4 A por contato. A ficha também apresenta capacidade UL de 3,5 A, que deve ser verificada para a aplicação.

O equipamento conectado não funciona: devo trocar o cabo?

Antes da troca, verifique o acoplamento, a pinagem e se os requisitos de tensão e corrente estão dentro dos limites do cabo. A compatibilidade elétrica depende também do dispositivo conectado.

O sinal falha quando a máquina se movimenta; qual é a primeira verificação?

Inspecione o conector e o trajeto do cabo, procurando acoplamento frouxo ou curvatura abaixo do mínimo de 10 vezes o diâmetro. Compare também as condições de movimento com os dados informados para a aplicação.

Devo comprar este cabo ou escolher outro modelo M12?

Escolha o EVT013 se forem necessários conector fêmea angular, codificação A, 5 polos e comprimento de 5 m. Para outra codificação, gênero, quantidade de polos ou comprimento, procure uma configuração correspondente e valide a pinagem.

O EVT013 é vendido como kit com outros conectores ou acessórios?

A ficha informa embalagem de uma peça e não lista acessórios incluídos. Não há indicação de kit com componentes adicionais.

Que cuidado devo ter ao instalar o cabo?

Alinhe e acople o conector sem forçar os contatos e aperte o bloqueio entre 0,6 e 1,5 Nm. Respeite também o raio mínimo de curvatura especificado.

Como confirmo a pinagem antes de ligar o cabo?

Consulte o datasheet do EVT013 e a documentação do dispositivo conectado, pois a ficha fornecida não descreve as funções individuais dos polos. Não energize até confirmar a correspondência elétrica.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento do conector M12 que ajuda a identificar a interface mecânica compatível. (Ref.: codificação A)

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingressos, válida conforme as condições de montagem e ensaio aplicáveis. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de curvatura

Menor raio de dobra indicado para o cabo; deve ser calculado conforme o diâmetro especificado, não tratado como um valor fixo em milímetros. (Ref.: 10 x diâmetro do cabo)

Corrente por contato

Corrente informada para cada contato individual do conector; não representa, por si só, uma corrente total do cabo. (Ref.: 4 A por contato)

Torque de aperto

Faixa de torque indicada para apertar o bloqueio do conector. (Ref.: 0,6 a 1,5 Nm)
