Cabo de Conexão Fêmea IFM EVT010 5m

Pré-visualizar: EVT010 IFM - Cabo de Conexão Fêmea IFM Conexão industrial 5m PVC IP69K

EVT010 IFM - Cabo de Conexão Fêmea IFM Conexão industrial 5m PVC IP69K

Imagem meramente ilustrativa

R$ 263,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT010
EAN: 4021179231060
NCM do produto: 85444200

Destaques do Produto Tipo de Conector...mais

Fechar menu

Saiba mais sobre: "EVT010 IFM - Cabo de Conexão Fêmea IFM Conexão industrial 5m PVC IP69K"

Destaques do Produto

Tipo de Conector

Fêmea

Comprimento do Cabo

5 m

Material

PVC

Grau de proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão com conector fêmea IFM EVT010 5m PVC IP69K

O cabo de conexão IFM EVT010 é uma solução robusta de 5 metros, projetada para a interface confiável entre sensores e controladores industriais. Ele apresenta um conector fêmea com contatos banhados a ouro, garantindo integridade de sinal. O produto destaca-se por seu alto grau de proteção IP69K e revestimento em PVC, sendo ideal para ambientes que exigem lavagens frequentes e vedação estanque.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVT010
GTIN	4021179231060
Comprimento	5 m
Material	PVC
Grau de proteção	IP69K
Tensão	< 60 V AC
Contatos	Banhados a ouro

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de automação industrial padrão.
Ambientes com lavagem de alta pressão (IP69K).
Conexão de sensores de proximidade M12.

⚠ Considere outro se precisa de:

Ambientes com exposição constante a óleos agressivos (recomenda-se cabo PUR).
Aplicações com alta torção ou movimentação robótica contínua.

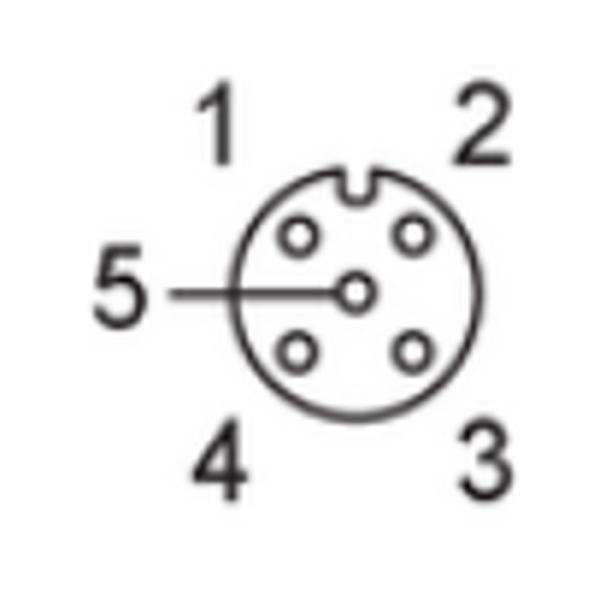

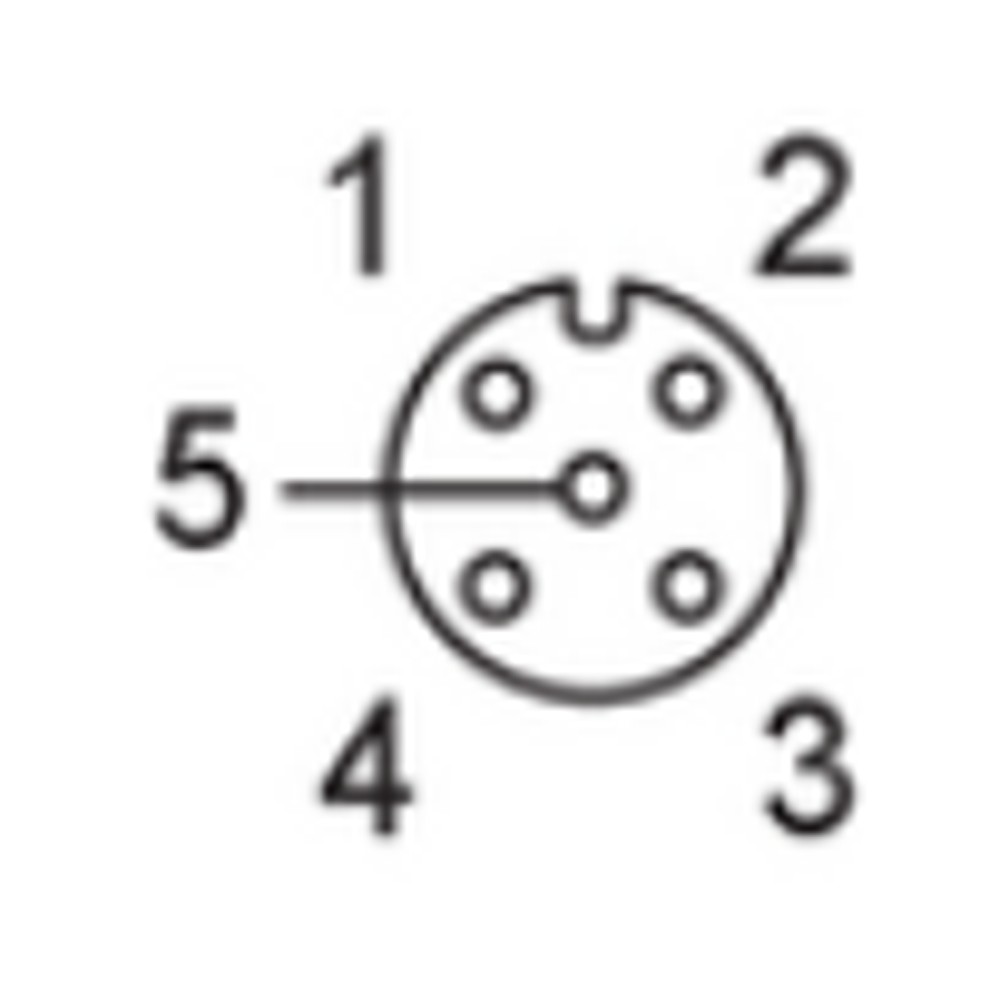

Conexão direta em dispositivos com pinagem diferente de M12 5 pinos.

APLICAÇÕES E USO

Conexão de sensores de proximidade M12 em linhas de montagem.
Aplicações em ambientes de processamento de alimentos devido à classificação IP69K.
Integração em painéis de controle onde é necessária uma extensão de 5 metros.

COMO ESCOLHER

Antes de comprar o Cabo de conexão com conector fêmea IFM EVT010 5m PVC IP69K, verifique estes pontos:

Quando escolher este cabo

Utilize o EVT010 para conexões M12 padrão de 5 pinos onde o ambiente exige proteção contra jatos de água de alta pressão (IP69K) e é necessária uma conexão fixa sem exposição a óleos minerais severos.

Quando evitar

Evite este modelo se o seu ambiente de operação envolver contato constante com óleos lubrificantes ou se a aplicação exigir um cabo para esteira porta-cabos (movimentação cíclica), sendo preferível buscar modelos com revestimento em PUR.

ESPECIFICAÇÕES TÉCNICAS

Propriedades do material
Material	PVC	Material do revestimento externo do cabo
Sem silicone	Sim	Característica técnica do material

Dados elétricos
Tensão de operação	< 60 V AC	Limite de voltagem nominal
Contatos banhados a ouro	Sim	Proteção contra corrosão dos contatos

Dados mecânicos
Grau de proteção	IP65, IP67, IP68, IP69K	Níveis de vedação contra particulados e líquidos
Comprimento	5 m	Extensão total do cabo

COMPATIBILIDADE

Comunicação

• Sinais digitais padrão (IO-Link compatível dependendo da pinagem do sensor)

• Sinais de comutação binária

Conexões

Elétrica Extremidade aberta / Cabo de conexão

Processo M12 (Fêmea)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem (indústria alimentícia)	✓	O grau de proteção IP69K garante resistência total contra jatos de água de alta pressão.
Exposição a óleos lubrificantes industriais	✗	O material PVC pode sofrer degradação química em presença constante de óleos; recomenda-se revestimento PUR.
Conexão de sensores M12 5-pin	✓	Compatibilidade mecânica e elétrica direta para a interface industrial M12.

INSTALAÇÃO

Como instalar o Cabo de conexão com conector fêmea IFM EVT010 5m PVC IP69K

Verifique se o sensor a ser conectado possui o padrão M12 de 5 pinos.
Certifique-se de que o conector esteja limpo e livre de detritos.
Alinhe o conector fêmea com o pino guia do dispositivo.
Rosqueie manualmente a porca serrilhada até sentir resistência.
Finalize o aperto de forma a garantir a vedação estanque, sem forçar excessivamente a rosca.
Organize o cabo de modo que não fique tensionado, respeitando o raio de curvatura natural.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sinal do sensor intermitente ou curto-circuito.	Entrada de umidade ou líquido no conector devido a montagem incorreta ou falha na vedação.	Inspecionar visualmente o conector e a vedação O-ring do dispositivo.
Perda total de comunicação com o sensor.	Ruptura dos condutores internos por esforço mecânico excessivo ou raio de curvatura fora do especificado.	Realizar teste de continuidade com multímetro no cabo desligado.
Queda de tensão ou sinal instável.	Oxidação dos pinos devido a ambiente corrosivo não compatível ou sujeira acumulada.	Verificar se os contatos banhados a ouro apresentam escurecimento ou incrustações.
Dificuldade de encaixe ou conexão frouxa.	Desalinhamento na rosca do conector M12 durante a instalação.	Verificar se a rosca está limpa e se não houve empenamento do conector durante o torque.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos EVT010 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de conexão ifm EVT010 e qual sua principal função?

O EVT010 é um cabo de conexão industrial de 5 metros, fêmea, com revestimento em PVC e grau de proteção IP69K, projetado para conexão segura de sensores e atuadores.

O que vem na embalagem do cabo além do item principal?

O cabo acompanha apenas o conector fêmea montado. Não estão inclusos adaptadores, prensa-cabos adicionais ou terminais de conexão para o painel.

Este cabo é adequado para ambientes que exigem materiais livres de silicone ou alta resistência química?

Este cabo não é recomendado para aplicações onde há presença de silicone ou substâncias que exijam materiais de revestimento com maior resistência química, como PUR ou teflon, visto que é fabricado em PVC.

Posso utilizar este cabo para conectar dois sensores entre si?

Não, este modelo possui conector fêmea em uma ponta e a outra extremidade é aberta, não sendo compatível para conexões diretas entre dois sensores sem a devida terminação.

Quais sintomas indicam falha no cabo de conexão?

O sintoma comum é a interrupção intermitente do sinal do sensor ou falha na comunicação, frequentemente causada por oxidação nos contatos ou ruptura interna do fio.

Como diagnosticar se o cabo está com defeito?

Verifique a continuidade dos fios com um multímetro e inspecione o conector quanto a sinais de umidade ou corrosão nos pinos banhados a ouro.

Qual a diferença de aplicação entre este cabo PVC e outras versões?

A escolha depende da necessidade de resistência do cabo; o modelo PVC é ideal para aplicações industriais padrão, enquanto cabos PUR são preferíveis em ambientes com constante movimentação ou óleos agressivos.

É melhor comprar este cabo avulso ou usar sistemas de conexão rápida?

O EVT010 é um cabo de conexão direta (ponto a ponto). Para sistemas que exigem emendas frequentes, recomenda-se o uso de blocos distribuidores de sensores.

Quais cuidados devo ter ao instalar o cabo?

O cabo deve ser instalado respeitando o raio de curvatura mínimo para não romper as fibras internas, evitando dobras acentuadas próximas ao conector.

Qual a garantia de origem do cabo EVT010?

A ifm garante a procedência do produto original, sendo faturado diretamente pela unidade fabril brasileira.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e alta pressão de água, comum em processos de higienização (Ref.: Grau de proteção).

M12

Padrão de rosca métrica de 12mm utilizado em conexões industriais circulares para sensores (Ref.: Tipo de conector).

PVC

Cloreto de polivinila, material de revestimento do cabo com boa flexibilidade e resistência geral (Ref.: Material).

Contatos banhados a ouro

Tratamento na superfície dos pinos que minimiza a resistência de contato e evita oxidação (Ref.: Contatos).

Tensão de operação

Limite máximo de voltagem que o cabo suporta para condução segura de sinais elétricos (Ref.: Tensão).
