Cabo Fêmea M12 Angular IFM 25m - Indústria Alimentícia

Pré-visualizar: EVT009 IFM - Cabo Fêmea M12 Angular Indústria Alimentícia 25m PVC IP69K

EVT009 IFM - Cabo Fêmea M12 Angular Indústria Alimentícia 25m PVC IP69K

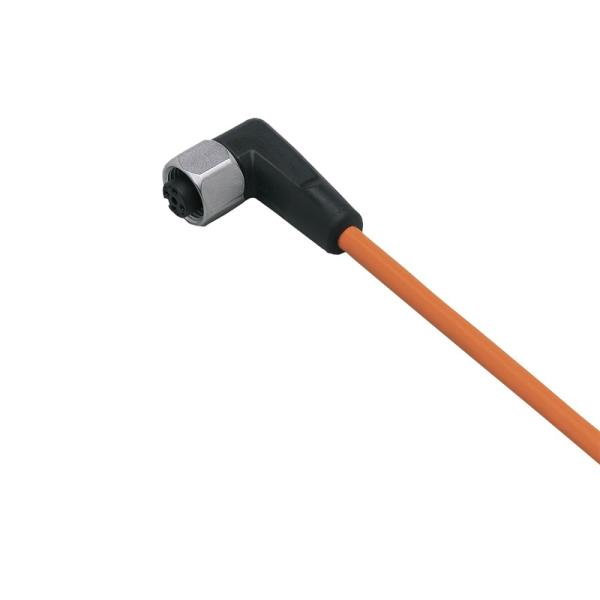

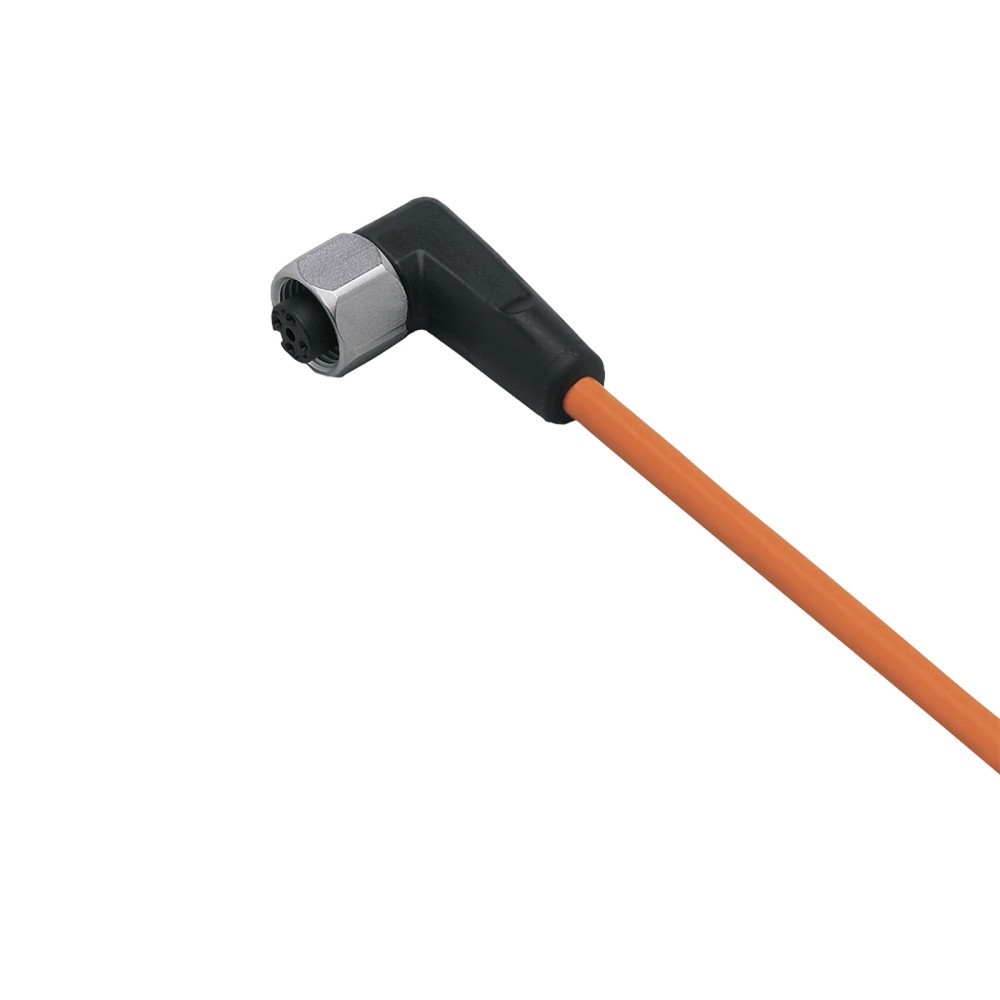

Imagem meramente ilustrativa

R$ 499,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT009
EAN: 4021179231053
NCM do produto: 85444200

Destaques do Produto Comprimento 25 m...mais

Fechar menu

Saiba mais sobre: "EVT009 IFM - Cabo Fêmea M12 Angular Indústria Alimentícia 25m PVC IP69K"

Destaques do Produto

Comprimento

25 m

Conector

M12 fêmea angular, codificação A, 4 contatos

Proteção

IP65, IP67, IP68 e IP69K

Condição de uso

Áreas úmidas e higiênicas na indústria de alimentos

Elétrica

PNP; 10...36 V DC; capacidade de carga total de 4 A

Cabo

PVC, 4 x 0,34 mm², Ø 4,9 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT009 IFM — Cabo de conexão com conector fêmea M12 angular, 25 m, PVC, IP69K

O EVT009 é um cabo de conexão com conector fêmea M12 angular, destinado a conectar componentes em áreas úmidas e higiênicas da indústria de alimentos. Tem 25 m de comprimento, revestimento em PVC e proteção especificada como IP65, IP67, IP68 e IP69K. O conector possui 4 contatos banhados a ouro, e o cabo é indicado para aplicações com dobras e deslocamentos dentro dos limites informados pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVT009
Tipo de conector	Fêmea M12 angular, codificação A
Comprimento do cabo	25 m
Material do cabo	PVC, laranja, Ø 4,9 mm
Condutores	4 x 0,34 mm²
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	10...36 V DC
Capacidade de carga total	4 A
Temperatura ambiente	-25...100 °C; aplicação móvel: 5...100 °C
Material da porca de bloqueio	Aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de sensores ou outros componentes com interface M12 fêmea compatível, em áreas úmidas e higiênicas da indústria de alimentos.
Instalações que requeiram cabo de 25 m e conector angular M12 codificado A, com 4 contatos.
Aplicações que necessitem das classes de proteção informadas pelo fabricante, respeitando as condições de montagem e acoplamento.

⚠ Considere outro se precisa de:

Aplicações cuja conexão exija conector macho, outra codificação ou quantidade de contatos diferente de 4; confirme a interface do dispositivo antes da compra.
Aplicações que excedam a capacidade de carga total de 4 A ou a faixa de operação de 10...36 V DC.
Instalações móveis com temperatura ambiente abaixo de 5 °C ou acima de 100 °C; para operação móvel, a faixa especificada é 5...100 °C.

APLICAÇÕES E USO

Aplicação declarada: conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos; a ficha não detalha um processo específico.
Possibilidade de uso em instalação com deslocamento horizontal: a ficha informa velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². Respeite também a faixa de temperatura móvel de 5...100 °C e o raio mínimo de curvatura.
Para montagem em ambiente sujeito a entrada de água ou limpeza, observe os graus de proteção informados e verifique as condições de instalação e acoplamento no datasheet; o grau nominal não substitui a montagem correta.

COMO ESCOLHER

Antes de comprar o EVT009 IFM — Cabo de conexão com conector fêmea M12 angular, 25 m, PVC, IP69K, verifique estes pontos:

Escolha o EVT009 quando

A instalação exigir cabo de 25 m, conector fêmea M12 angular codificado A com 4 contatos, cabo PVC e aplicação em área úmida ou higiênica. Verifique também a compatibilidade elétrica do dispositivo com PNP, 10...36 V DC e capacidade total de 4 A.

Busque outra configuração quando

O equipamento exigir conector macho, codificação ou número de contatos diferente, comprimento distinto, ou condições elétricas fora de 10...36 V DC e 4 A. Para uso móvel, considere a faixa ambiente especificada de 5...100 °C e respeite o raio mínimo de curvatura.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	EVT009	Código do produto informado no anúncio e no datasheet.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação do componente.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada pelo fabricante.
Função elétrica	PNP	Função elétrica indicada na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Conexão elétrica
Conector	1 x M12, angular, codificação A	Interface do soquete; confirme a correspondência mecânica com o equipamento.
Contatos	4, dourados	Número e acabamento dos contatos do conector.
Corpo do conector	PVC, preto transparente	Material e descrição do corpo informados na ficha.
Bloqueio	1.4404 (aço inoxidável / 316L)	Material do elemento de bloqueio.
Vedação	EPDM	Material de vedação declarado.
Torque máximo de aperto	0,6...1,5 Nm	Faixa especificada para o aperto da conexão.
Tensão de operação	10...36 V DC	Faixa de operação informada pelo fabricante.
Capacidade de carga total	4 A	Capacidade total declarada; não exceder o valor indicado.
Classe de proteção	II	Classe de proteção declarada para o produto.

Cabo e flexibilidade
Comprimento e revestimento	25 m, PVC, laranja	Construção e comprimento do cabo.
Diâmetro externo	4,9 mm	Diâmetro especificado para o cabo.
Seção e construção dos condutores	4 x 0,34 mm²; 42 x Ø 0,1 mm	Construção informada na conexão elétrica do cabo.
Ciclos de curvatura	> 1.000.000	Valor informado para a tolerância a ciclos de curvatura.
Raio mínimo de curvatura em aplicação flexível	10 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível; aplicar ao diâmetro do cabo.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada pelo fabricante.
Esforço de torção	± 180 °/m	Limite informado para torção.
Velocidade de movimento	Máx. 3,3 m/s	Valor especificado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus informados na ficha; a proteção depende da montagem e do acoplamento corretos.
Temperatura ambiente	-25...100 °C	Faixa de temperatura ambiente declarada.
Temperatura ambiente em aplicação móvel	5...100 °C	Faixa específica indicada para aplicação móvel.
Aviso de temperatura cULus	Até 50 °C	A ficha limita a referência cULus a até 50 °C.
Isento de silicone	Sim	Característica declarada pelo fabricante.

Materiais e dimensões
Material do cabo/invólucro	PVC	Material especificado para o cabo e invólucro.
Material da porca de bloqueio	1.4404 (aço inoxidável / 316L)	Material declarado para o elemento de bloqueio.
Material de vedação	EPDM	Material declarado para a vedação.
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões informadas na ficha do produto.
Peso	926,5 g	Peso informado no conjunto de dados do produto.

Displays e indicadores
Display em operação	1 x LED, verde	Indicador de operação especificado.
Display de status de chaveamento	2 x LED, amarelo	Indicadores de status de chaveamento especificados.

Dados de confiabilidade e identificação comercial
MTTF	20.027 anos	Valor declarado na ficha; não representa garantia de vida útil em qualquer condição de uso.
SKU / Part Number	EVT009	Código do produto no anúncio.
GTIN	4021179231053	Identificador comercial informado.
NCM	8544.42.00	Classificação fiscal informada no conjunto de dados.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação; não é possível confirmar compatibilidade com um protocolo específico.

• A ficha identifica função elétrica PNP, mas isso não determina, por si só, a compatibilidade com um dispositivo ou sistema completo.

Conexões

Elétrica Conector fêmea M12 angular, codificação A, com 4 contatos dourados. Cabo de 25 m, PVC, 4 x 0,34 mm², Ø 4,9 mm. Dados elétricos informados: PNP, tensão de operação de 10...36 V DC e capacidade de carga total de 4 A. Confirme pinagem e requisitos do equipamento no datasheet antes de ligar.

Processo Não possui conexão de processo informada; trata-se de um cabo de conexão elétrica com conector M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão M12 macho codificada A e 4 contatos, cujos requisitos elétricos correspondam aos dados do cabo	✓	A interface do cabo é fêmea M12, codificação A, com 4 contatos. A compatibilidade elétrica final depende da pinagem e dos requisitos do dispositivo.
Dispositivo que exige conector fêmea no cabo ou conexão M12 com codificação diferente de A	✗	O EVT009 tem conector fêmea e codificação A; os tipos de interface indicados não correspondem ao requisito descrito.
Circuito que excede 4 A de capacidade de carga total ou opera fora de 10...36 V DC	✗	Esses são os limites elétricos informados para o produto.
Aplicação que exige protocolo de comunicação determinado	✗	A ficha não informa protocolo de comunicação; a adequação não pode ser validada somente com os dados disponíveis.
Instalação em área úmida ou higiênica da indústria de alimentos, com conexão e montagem compatíveis	✓	Essa aplicação é indicada na ficha; os graus de proteção informados são IP65, IP67, IP68 e IP69K.

INSTALAÇÃO

Como instalar o EVT009 IFM — Cabo de conexão com conector fêmea M12 angular, 25 m, PVC, IP69K

Confirme que o equipamento possui conexão compatível com conector fêmea M12 angular, codificação A e 4 contatos.
Verifique no datasheet a pinagem e confirme a compatibilidade elétrica do dispositivo com PNP, 10...36 V DC e capacidade de carga total de 4 A.
Com o circuito desenergizado, alinhe o conector sem forçar os contatos e acople-o à conexão correspondente.
Aperte a conexão dentro da faixa de torque especificada de 0,6...1,5 Nm.
Roteie o cabo sem exceder o raio mínimo de curvatura de 10 vezes o diâmetro do cabo; evite torções acima de ±180 °/m.
Antes de energizar, confira o assentamento da vedação e a fixação do cabo; valide a operação pelos LEDs indicados na ficha.

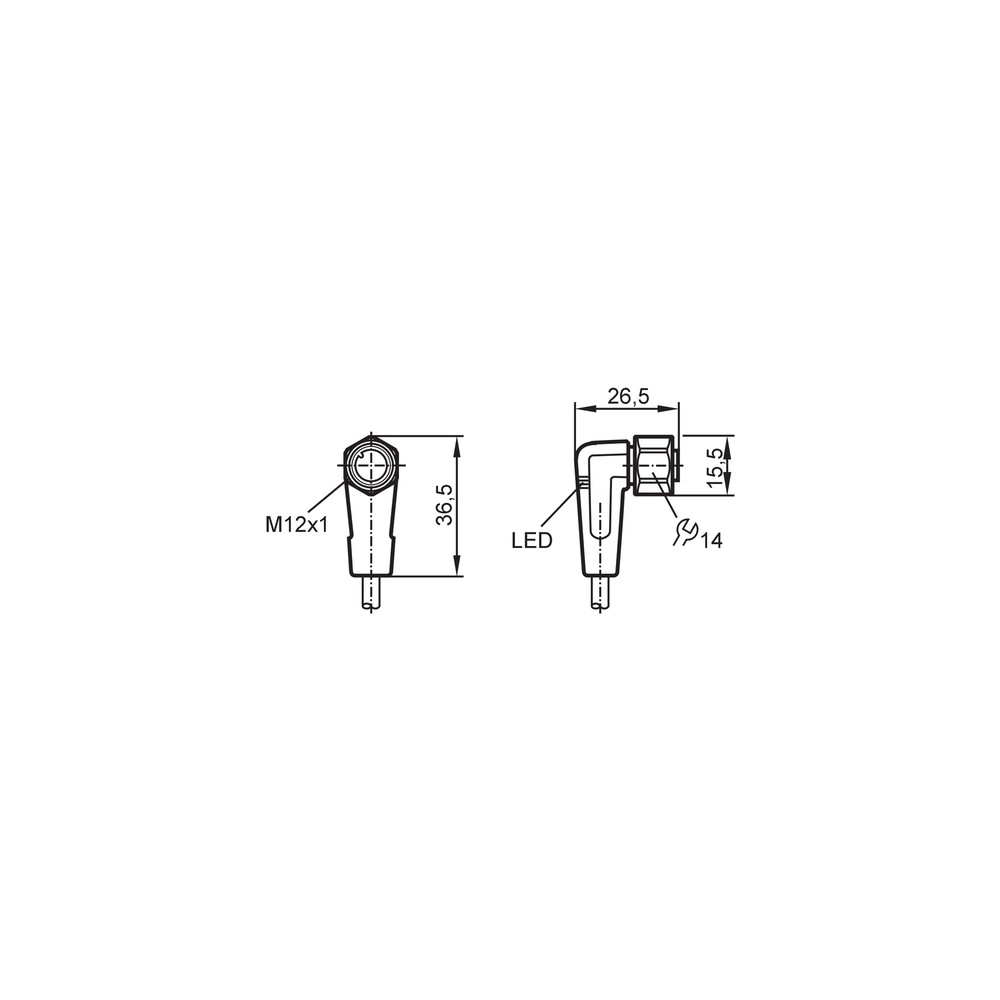

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não sinaliza ou não opera.	Conexão incompatível, alimentação fora da faixa de operação ou pinagem diferente da exigida pelo dispositivo.	Confirme a conexão M12, a codificação, a pinagem no datasheet, a tensão de alimentação e o estado dos LEDs.
Falha intermitente quando o cabo se movimenta.	Curvatura abaixo do raio mínimo, torção ou esforço mecânico além das condições especificadas.	Inspecione o trajeto do cabo e verifique o raio de curvatura, a torção aplicada e as condições de deslocamento.
Umidade observada na conexão ou perda de funcionamento após limpeza.	Acoplamento incompleto, vedação mal assentada ou condição de montagem incompatível com o grau de proteção requerido.	Desenergize e inspecione o assentamento da conexão e da vedação; confira a montagem e as condições aplicáveis no datasheet.
Aquecimento ou interrupção da conexão durante a operação.	Corrente total superior à capacidade especificada ou conexão elétrica inadequada.	Meça a corrente do circuito e confirme que a capacidade total não excede 4 A; inspecione o acoplamento e os contatos.

DOCUMENTAÇÃO TÉCNICA

Datasheet EVT009 em português (Datasheet) Desenho em escala do EVT009 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVT009 e para que tipo de instalação ele foi especificado?

É um cabo de conexão de 25 m com conector fêmea M12 angular, destinado a áreas úmidas e higiênicas da indústria de alimentos. A ficha especifica cabo PVC e quatro contatos banhados a ouro.

O que vem na embalagem e qual é a conexão do cabo?

A ficha informa uma peça por embalagem. O produto possui um conector fêmea M12 angular, codificação A, com 4 contatos.

O EVT009 serve para ligar um dispositivo que exige conector fêmea ou codificação diferente de A?

Não corresponde a esses requisitos: o conector do cabo é fêmea M12 e sua codificação é A. Confira também o gênero da conexão do dispositivo e a pinagem antes da compra.

Posso usar este cabo em circuito com tensão ou corrente acima dos valores indicados?

A ficha especifica operação de 10...36 V DC e capacidade de carga total de 4 A. Não use esses dados como autorização para exceder os limites.

O equipamento conectado não funciona; o que devo verificar antes de trocar o cabo?

Confira primeiro a alimentação, a pinagem prevista no datasheet e a compatibilidade da interface M12. Observe também os indicadores LED descritos na ficha.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é esforço mecânico incompatível com a instalação, como curvatura abaixo do mínimo ou torção excessiva. Inspecione o percurso e compare com os limites do datasheet antes de substituir o cabo.

É melhor comprar este cabo ou procurar uma versão com outro comprimento ou conector?

Escolha o EVT009 quando 25 m e o conector fêmea M12 angular codificado A com 4 contatos atenderem à instalação. Se o equipamento exigir outro comprimento, gênero ou codificação, selecione uma configuração correspondente.

O EVT009 pode ser usado em uma aplicação móvel?

A ficha informa faixa ambiente móvel de 5...100 °C e condições de movimento, incluindo velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². Respeite também o raio de curvatura especificado.

Como devo apertar o conector durante a instalação?

A ficha especifica torque máximo de aperto na faixa de 0,6...1,5 Nm. Alinhe o conector sem forçar os contatos e confirme a pinagem no datasheet antes de energizar.

O cabo inclui acessórios ou adaptadores?

A ficha disponível informa uma peça por embalagem, mas não lista acessórios ou adaptadores incluídos. Confirme separadamente se a instalação exige componentes adicionais.

GLOSSÁRIO TÉCNICO

M12, codificação A

Padrão de interface indicado para o conector do cabo; a compatibilidade depende também do gênero, do número de contatos e da pinagem do equipamento. (Ref.: conector M12, codificação A, 4 contatos)

PNP

Tipo de função elétrica indicado na ficha; deve ser compatibilizado com os requisitos da entrada do dispositivo conectado. (Ref.: função elétrica PNP)

Grau de proteção IP

Classificação de proteção indicada para o produto, cuja aplicação depende das condições de montagem e acoplamento. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de curvatura

Limite mínimo de curvatura do cabo em aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: 10 x diâmetro do cabo)

Capacidade de carga total

Valor máximo de carga elétrica total indicado para a conexão; deve ser respeitado no circuito. (Ref.: 4 A)
