Cabo Conector Fêmea M12 IFM 10m

Pré-visualizar: EVT008 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 10m PVC IP69K

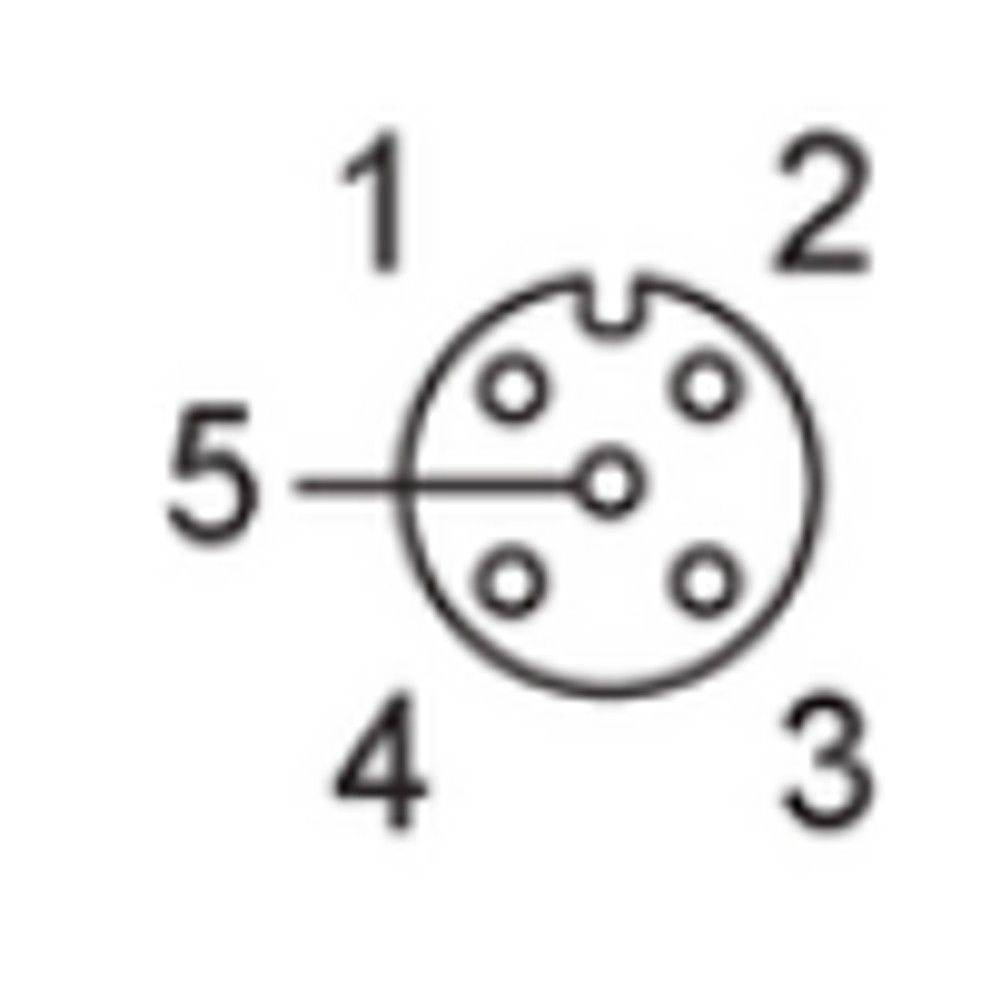

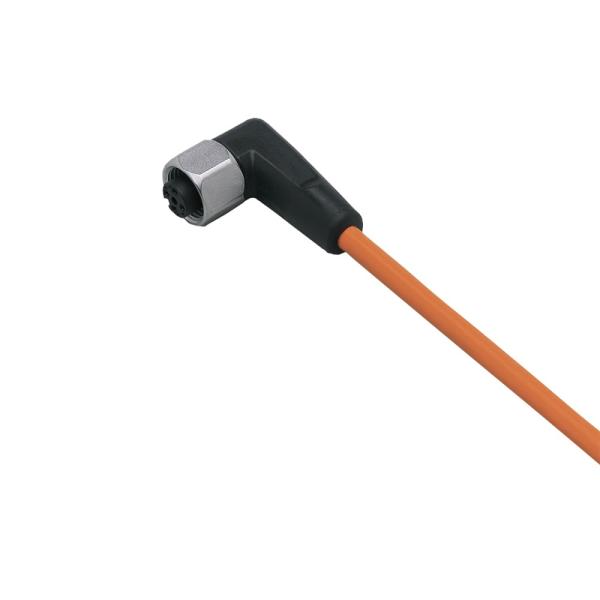

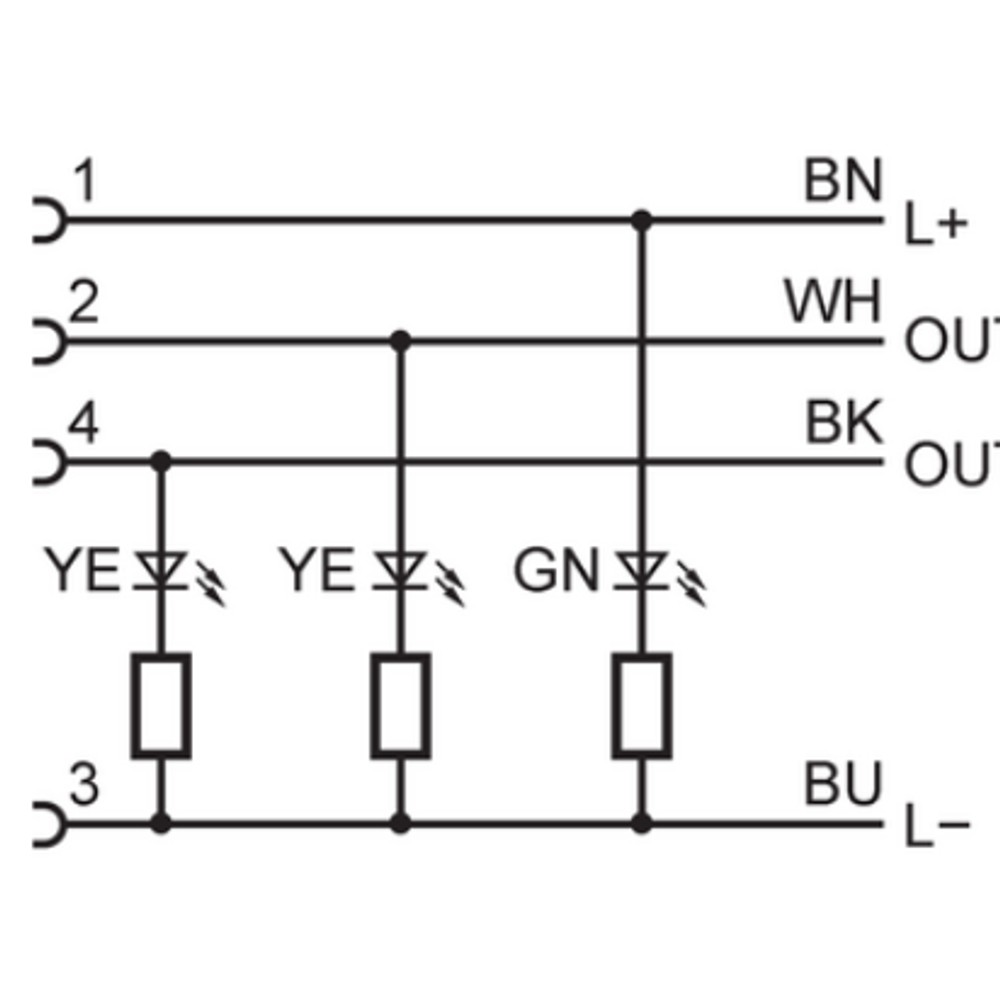

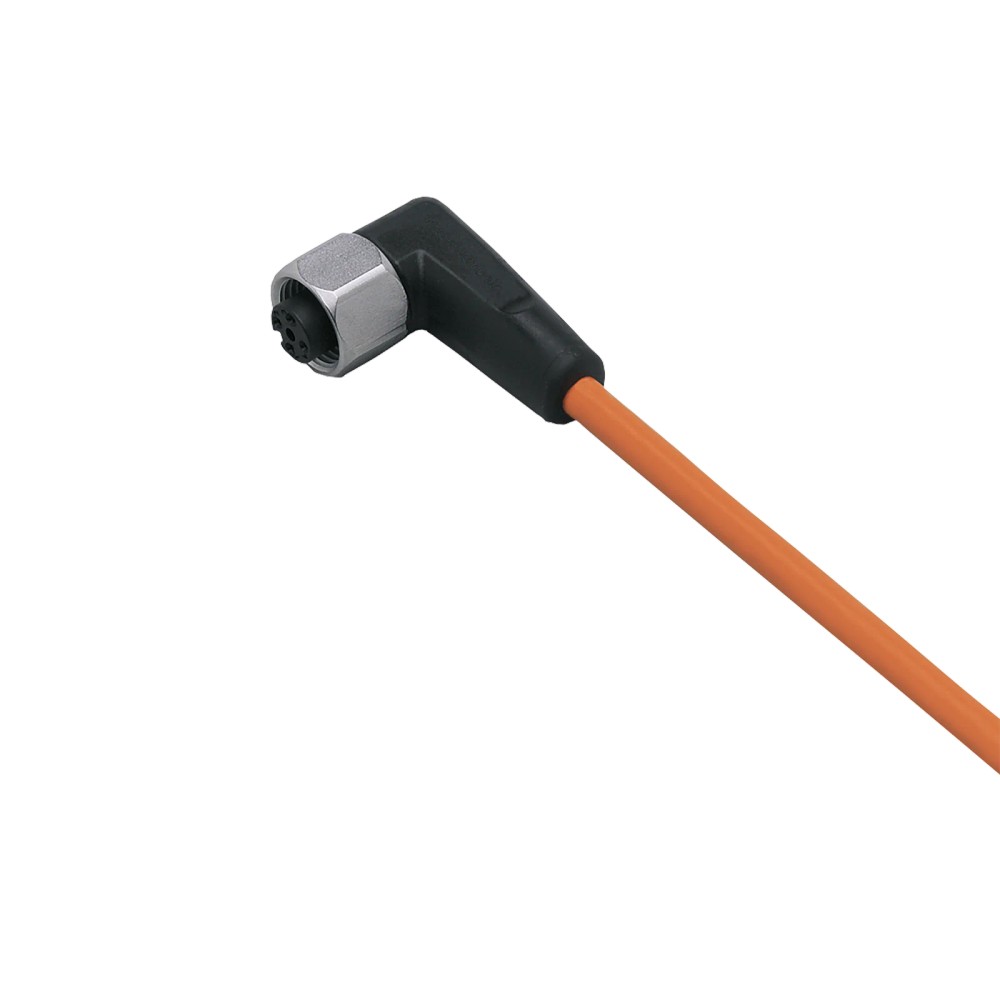

EVT008 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 10m PVC IP69K

Imagem meramente ilustrativa

R$ 327,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT008
EAN: 4021179231046
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVT008 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 10m PVC IP69K"

Destaques do Produto

Comprimento

10 m

Conexão

M12 fêmea, angular, codificação A, 4 contatos

Aplicação declarada

Áreas úmidas e higiênicas na indústria de alimentos

Proteção

IP65, IP67, IP68 e IP69K

Limites elétricos

10...36 V DC; capacidade de carga total de 4 A

Revestimento

PVC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT008 IFM — Cabo de conexão com conector fêmea M12 angular, 10 m, PVC, IP69K

O IFM EVT008 é um cabo de conexão com conector fêmea M12 angular para interligar componentes em áreas úmidas e higiênicas da indústria de alimentos. Possui cabo de 10 m com revestimento em PVC e proteção declarada IP65, IP67, IP68 e IP69K. O conector tem 4 contatos banhados a ouro e codificação A; o conjunto é especificado para operação de 10 a 36 V DC e capacidade de carga total de 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVT008
Tipo de conector	Fêmea M12 angular, codificação A
Contatos	4, banhados a ouro
Comprimento do cabo	10 m
Material do cabo	PVC, laranja, Ø 4,9 mm; 4 x 0,34 mm²
Grau de proteção declarado	IP65, IP67, IP68 e IP69K
Tensão de operação	10...36 V DC
Capacidade de carga total	4 A
Temperatura ambiente	-25...100 °C; em aplicação móvel: 5...100 °C
Material da porca de bloqueio	Aço inoxidável 1.4404 / 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em que o equipamento receptor use interface M12 compatível, fêmea/plugue complementar, codificação A e pinagem adequada ao circuito.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, dentro das condições ambientais e elétricas especificadas.
Aplicações que requeiram 10 m de cabo e os graus de proteção declarados, com montagem correta do conector.

⚠ Considere outro se precisa de:

Não selecionar sem confirmar a compatibilidade da pinagem e do circuito: a ficha não detalha a atribuição dos pinos nem o dispositivo de destino.
Não exceder a tensão de operação de 10...36 V DC ou a capacidade de carga total de 4 A.
Não usar em aplicação móvel abaixo de 5 °C ou fora dos limites ambientais declarados; para aplicação móvel, a faixa informada é 5...100 °C.

APLICAÇÕES E USO

Aplicação declarada: conexão em áreas úmidas e higiênicas da indústria de alimentos. A ficha informa proteção IP65, IP67, IP68 e IP69K; a adequação depende da montagem correta e das condições de uso especificadas pelo fabricante.
Possibilidade a validar: conexão de componentes com interface complementar M12 codificada A e 4 contatos, desde que a pinagem, a tensão e a carga do circuito sejam compatíveis. A ficha não identifica dispositivos ou protocolos específicos.
Em instalação móvel, considerar a faixa de temperatura declarada de 5...100 °C, além dos limites de movimento indicados para velocidade, aceleração, torção e flexão.

COMO ESCOLHER

Antes de comprar o EVT008 IFM — Cabo de conexão com conector fêmea M12 angular, 10 m, PVC, IP69K, verifique estes pontos:

Escolha o EVT008 quando

A aplicação exigir cabo de 10 m, conector fêmea M12 angular com codificação A e 4 contatos, revestimento em PVC e uso em áreas úmidas e higiênicas da indústria de alimentos, respeitando limites elétricos e ambientais.

Verifique outra configuração quando

O equipamento exigir outro comprimento, tipo ou codificação de conector, pinagem específica não confirmada, ou operação fora de 10...36 V DC e 4 A. A ficha não identifica um modelo alternativo; valide a configuração necessária no datasheet ou com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Fabricante informado na ficha.
Modelo / SKU	EVT008	Identificação do produto.
GTIN	4021179231046	Código comercial informado.
Part number no anúncio	EVT008	Identificador da fonte primária do anúncio.
Part number no dataset de catálogo	ADOAH043VAS0010E04	Identificador adicional presente no catálogo; confirmar referência aplicável na documentação do fabricante.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do produto.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Conexões e construção
Conector	1 x M12, fêmea, angular, codificação A	Configuração mecânica declarada; verificar conector complementar no equipamento.
Contatos	4, dourados	Acabamento informado para os contatos.
Cabo	10 m, PVC, laranja, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Comprimento, material, cor, diâmetro e construção do cabo conforme ficha.
Material do invólucro	PVC	Material declarado para o corpo do conector.
Material da porca de bloqueio	1.4404, aço inoxidável / 316L	Material da porca de bloqueio do conector.
Material da vedação	EPDM	Material declarado para a vedação.
Torque máximo de aperto	0,6...1,5 Nm	Faixa indicada para o bloqueio do conector.
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensão registrada no catálogo; consultar desenho dimensional para referência e orientação.

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de tensão informada pelo fabricante.
Capacidade de carga total	4 A	Limite total declarado; não representa corrente por contato.
Função elétrica	PNP	Classificação presente na ficha; a pinagem e a aplicação devem ser confirmadas no datasheet.
Classe de proteção	II	Classe de proteção declarada.

Proteção e condições ambientais
Graus de proteção	IP65; IP67; IP68; IP69K	Classificações declaradas; o desempenho depende da montagem e das condições especificadas pelo fabricante.
Temperatura ambiente	-25...100 °C	Faixa declarada para temperatura ambiente.
Temperatura ambiente em aplicação móvel	5...100 °C	Faixa específica informada para condição móvel.
Aviso de temperatura cULus	...50	A ficha apresenta este aviso incompleto; consultar datasheet para interpretação e condição de certificação.
Sem silicone	Sim	Característica declarada na ficha.

Movimento e flexibilidade
Ciclos de curvatura	> 1 milhão	Valor declarado para ciclos de curvatura.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo informado para aplicação flexível; considerar o diâmetro externo do cabo de 4,9 mm.
Esforço de torção	± 180°/m	Limite de torção declarado.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de ensaio/operação especificada na ficha; não extrapolar para outra geometria ou aceleração.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada; consultar datasheet para condições detalhadas.

Indicação de estado
Display em operação	1 x LED verde	Indicador visual informado para operação.
Display de status de chaveamento	2 x LED amarelo	Indicadores de status declarados; verificar significado no datasheet.

Dados físicos e confiabilidade
Peso	384,2 g	Peso registrado no catálogo; diferenças de arredondamento podem ocorrer em outras fontes.
MTTF	20.027 anos	Valor informado no catálogo; considerar as condições e premissas do fabricante.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação específico. A compatibilidade depende do circuito, da pinagem e do equipamento conectado.

Conexões

Elétrica Cabo de conexão com 4 condutores de 0,34 mm² (42 x Ø 0,1 mm), tensão de operação de 10...36 V DC e capacidade de carga total de 4 A. Confirmar pinagem e corrente do circuito com o datasheet e o dispositivo receptor antes da ligação.

Processo Conector fêmea M12 angular, codificação A, 4 contatos; rosca de bloqueio em aço inoxidável 1.4404 / 316L. A ficha não informa a interface de processo do equipamento receptor; confirmar o conector complementar e o encaixe mecânico.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conector complementar M12 codificado A, compatível mecanicamente, e circuito confirmado para a pinagem do cabo.	✓	A configuração do cabo é M12 angular, codificação A e 4 contatos; a pinagem do equipamento deve ser validada separadamente.
Circuito em corrente contínua entre 10 e 36 V, com carga total não superior a 4 A.	✓	Esses são os limites elétricos declarados para o produto.
Instalação em área úmida e higiênica da indústria de alimentos, com montagem adequada do conector.	✓	Essa aplicação e os graus de proteção IP65, IP67, IP68 e IP69K constam na ficha; a proteção depende da conexão montada corretamente.
Dispositivo com codificação, número de contatos ou pinagem incompatível com o conector e o cabo.	✗	A incompatibilidade de interface mecânica ou elétrica impede a conexão correta; a ficha não fornece uma tabela de pinagem para confirmar casos específicos.
Aplicação móvel abaixo de 5 °C.	✗	A faixa de temperatura informada para aplicação móvel começa em 5 °C.

INSTALAÇÃO

Como instalar o EVT008 IFM — Cabo de conexão com conector fêmea M12 angular, 10 m, PVC, IP69K

Confirme no datasheet e no equipamento receptor que a interface é M12 complementar, codificação A, e que a pinagem atende ao circuito.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Verifique se a tensão está entre 10 e 36 V DC e se a carga total não excede 4 A.
Alinhe os conectores sem forçar o encaixe e aperte a porca de bloqueio dentro da faixa de 0,6...1,5 Nm.
Posicione o cabo respeitando o raio mínimo de flexão de 10 vezes o diâmetro do cabo em aplicação flexível e os limites de movimento informados.
Inspecione o assentamento da vedação e o estado do conector; confirme o funcionamento conforme a documentação do equipamento conectado.

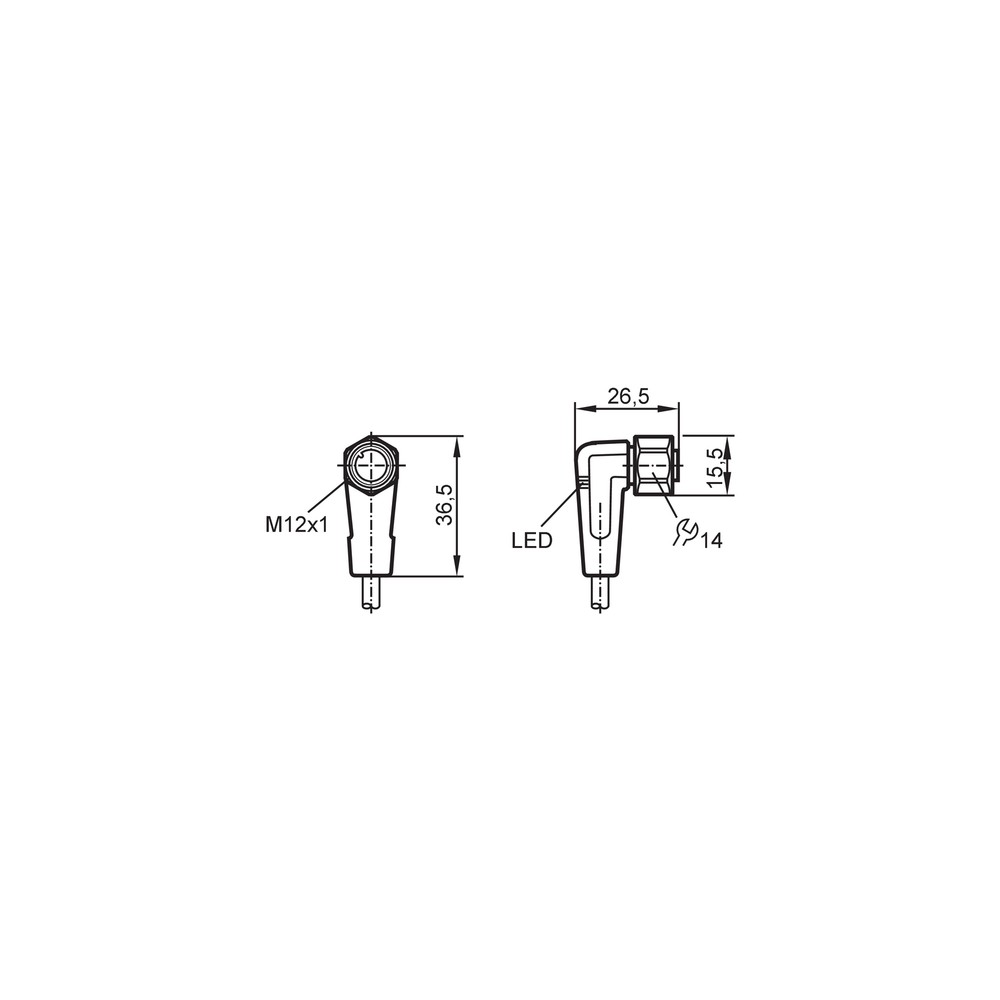

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não funciona.	Pinagem incompatível, conexão incompleta ou circuito fora dos limites elétricos declarados.	Compare a pinagem do equipamento com o datasheet; confira o encaixe e meça a tensão de alimentação sem exceder 10...36 V DC.
A conexão apresenta interrupções durante movimento do cabo.	Flexão ou torção fora dos limites informados, ou dano no cabo/conector.	Inspecione visualmente o cabo e o alívio de tensão; confirme o raio de flexão mínimo e o limite de torção declarados.
Há sinais de umidade na conexão ou falha após lavagem.	Conector mal encaixado, vedação suja ou danificada, ou montagem fora das condições necessárias para a proteção IP declarada.	Desenergize, verifique o estado e o assentamento da vedação EPDM e confirme o aperto do bloqueio dentro da faixa indicada.
A conexão ou o circuito aquece ou apresenta falha sob carga.	Carga total acima de 4 A, tensão fora da faixa especificada ou contato inadequado.	Meça a tensão e a corrente do circuito, confira o aperto do conector e inspecione os contatos sem energizar durante a desmontagem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVT008 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVT008 e para que tipo de instalação serve?

É um cabo de conexão com conector fêmea M12 angular, descrito para áreas úmidas e higiênicas da indústria de alimentos. A compatibilidade com o equipamento depende também da codificação e da pinagem.

O que vem com o produto?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

Posso ligar o EVT008 em qualquer conector M12?

Não é possível confirmar compatibilidade apenas pelo formato M12. Verifique a codificação A, o tipo de conector complementar, os 4 contatos e a pinagem no datasheet do dispositivo.

Ele funciona em uma aplicação que exige mais de 4 A?

Não dentro do limite declarado: a capacidade de carga total é 4 A. Não use essa especificação como corrente por contato.

O cabo serve para uma aplicação móvel abaixo de 5 °C?

A ficha informa 5...100 °C para temperatura ambiente em aplicação móvel, portanto uma condição abaixo de 5 °C fica fora da faixa declarada para esse uso.

O que verificar se não há sinal no equipamento depois de conectar?

Antes de substituir o cabo, confira o encaixe e compare a pinagem com a documentação do equipamento. Verifique também se a tensão está dentro de 10...36 V DC.

O que pode causar falha depois de uma lavagem da instalação?

Verifique se o conector está corretamente montado e se a vedação está limpa e íntegra. A ficha declara graus de proteção IP, mas isso depende das condições de montagem.

Como escolho entre este cabo e outro modelo?

Escolha o EVT008 se precisar da configuração angular M12 fêmea, codificação A, 4 contatos e comprimento de 10 m. Se o comprimento, o tipo de conector ou a pinagem exigidos forem diferentes, compare com a ficha do outro modelo.

Preciso de ferramenta especial para instalar o conector?

A ficha não especifica uma ferramenta especial. O torque máximo indicado para a porca de bloqueio é 0,6...1,5 Nm; siga o datasheet e as instruções do equipamento conectado.

Qual raio de curvatura devo respeitar?

Em aplicação flexível, a ficha especifica raio mínimo de 10 vezes o diâmetro do cabo. Para este cabo de Ø 4,9 mm, consulte o datasheet para confirmar a aplicação e a forma de medição antes de instalar.

GLOSSÁRIO TÉCNICO

M12 codificação A

Configuração de conector M12 indicada para identificar a interface mecânica; a compatibilidade elétrica ainda depende da pinagem.

IP69K

Grau de proteção declarado para o produto; o resultado em campo depende da montagem correta e das condições aplicáveis.

Capacidade de carga total

Limite total de corrente indicado para a conexão; não deve ser interpretado como corrente permitida por contato.

Raio de flexão

Raio mínimo de curvatura especificado para evitar flexão abaixo do limite indicado em aplicação flexível.

Codificação PNP

Classificação de função elétrica registrada na ficha; a pinagem e a aplicação devem ser verificadas na documentação do fabricante.
