Cabo Conector Fêmea IFM M12 10m

Pré-visualizar: EVT008 IFM - Cabo Conector Fêmea IFM Indústria Alimentícia 10m PVC IP69K M12

EVT008 IFM - Cabo Conector Fêmea IFM Indústria Alimentícia 10m PVC IP69K M12

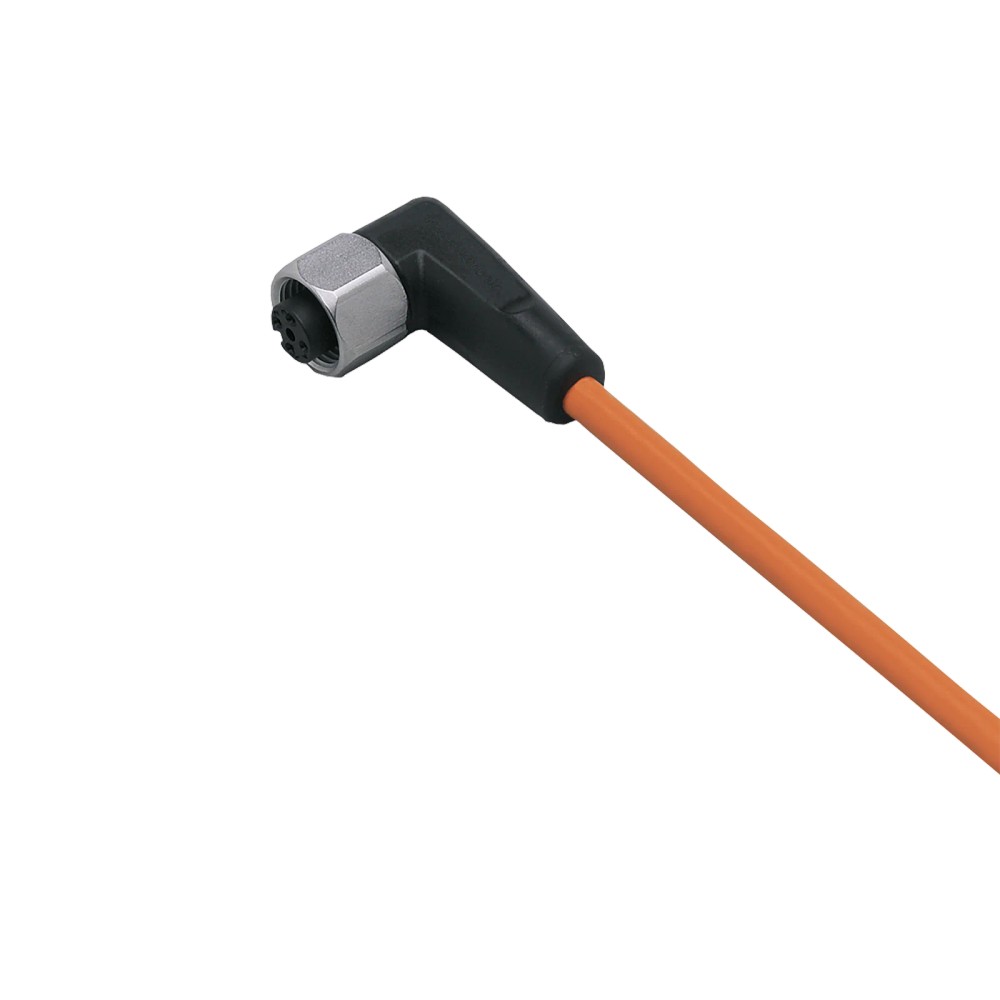

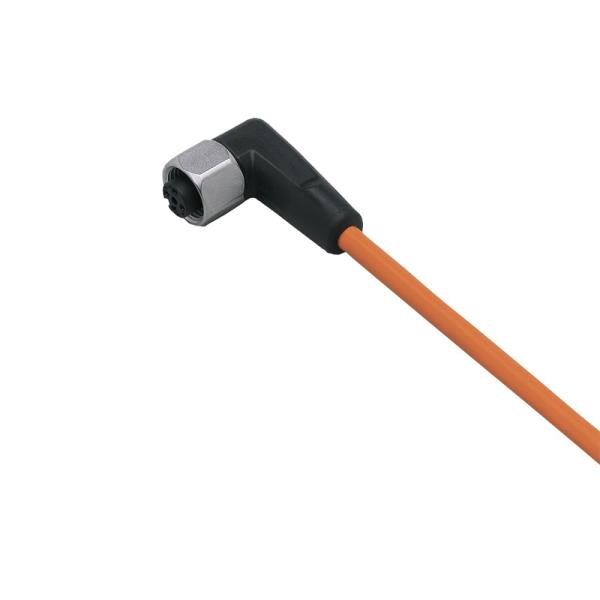

Imagem meramente ilustrativa

R$ 327,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT008
EAN: 4021179231046
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "EVT008 IFM - Cabo Conector Fêmea IFM Indústria Alimentícia 10m PVC IP69K M12"

Destaques do Produto

Conector

Fêmea M12 angular, codificação A, 4 contatos

Comprimento

10 m

Revestimento do cabo

PVC

Proteção

IP65, IP67, IP68 e IP69K

Carga total

Máximo de 4 A

Ambiente

Temperatura ambiente -25...100 °C; móvel 5...100 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT008 IFM — Cabo conector fêmea M12 angular, 10 m, PVC, IP69K

O IFM EVT008 é um cabo de conexão com conector fêmea M12 angular, destinado a conectar componentes em áreas úmidas e higiênicas da indústria de alimentos. Possui cabo de 10 m em PVC, grau de proteção informado de IP65, IP67, IP68 e IP69K, e contatos dourados. A conexão é M12 codificação A, com 4 contatos; a ficha também informa função elétrica PNP.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVT008
Tipo de conexão	Conector fêmea M12 angular, codificação A
Número de contatos	4, dourados
Comprimento do cabo	10 m
Material do cabo	PVC, laranja; Ø 4,9 mm
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)
Graus de proteção informados	IP65, IP67, IP68 e IP69K
Tensão de operação	10...36 V DC
Capacidade de carga total	4 A
Temperatura ambiente	-25...100 °C; em aplicação móvel: 5...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de sensores ou componentes com interface fêmea M12, codificação A e 4 contatos, desde que os requisitos elétricos do conjunto estejam dentro dos dados especificados.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, aplicação declarada para o produto.
Montagens que necessitem de cabo de 10 m e conector angular.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir conector com codificação, gênero, número de contatos ou geometria diferentes dos informados; confirme a interface do dispositivo antes da montagem.
Não exceder a capacidade de carga total informada de 4 A nem a tensão de operação de 10...36 V DC.
Para uso móvel, não aplicar fora da faixa de temperatura móvel informada de 5...100 °C.

APLICAÇÕES E USO

Uso em áreas úmidas e higiênicas na indústria de alimentos, conforme aplicação declarada para o produto; observar a montagem correta da conexão e os graus de proteção informados.
Conexão de componentes com interface elétrica correspondente a M12 fêmea angular, codificação A e 4 contatos; a compatibilidade de pinagem deve ser confirmada no datasheet do dispositivo conectado.
Instalações que requerem 10 m de cabo e operam dentro de 10...36 V DC e até 4 A de carga total.
Em aplicação móvel, respeitar a faixa de temperatura de 5...100 °C, o raio mínimo de flexão de 10 vezes o diâmetro do cabo e as condições informadas para velocidade e aceleração. A adequação a um ciclo específico deve ser validada conforme a aplicação.

COMO ESCOLHER

Antes de comprar o EVT008 IFM — Cabo conector fêmea M12 angular, 10 m, PVC, IP69K, verifique estes pontos:

Escolha o EVT008 quando

A interface necessária for fêmea M12 angular, codificação A, com 4 contatos, e forem adequados o cabo de PVC de 10 m e os limites elétricos e ambientais informados.

Verifique outra configuração quando

O equipamento exigir outro tipo de conector, codificação, quantidade de contatos ou comprimento. A ficha não identifica modelos alternativos específicos; compare os requisitos do equipamento com o datasheet oficial antes de selecionar.

Valide a instalação móvel

Em aplicação móvel, confira a faixa de temperatura de 5...100 °C, o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e os limites de velocidade e aceleração especificados.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de conexão com conector fêmea IFM EVT008	Identificação do produto na ficha.
Marca	IFM / ifm electronic	Fabricante informado nas fontes do produto.
SKU	EVT008	Código do anúncio.
GTIN	4021179231046	Identificador comercial informado.
Part number do anúncio	EVT008	Código informado nos dados básicos do anúncio.
Part number do catálogo	ADOAH043VAS0010E04	Código presente no registro do catálogo; confirme a referência ao fazer o pedido.
Aplicação declarada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada na descrição do fabricante.

Conexões e construção
Tipo de cabo	Cabo de conexão	Classificação do produto.
Conector	1 x soquete fêmea M12, angular, codificação A	Interface elétrica mecânica indicada na ficha.
Contatos	4, dourados	Quantidade e acabamento dos contatos especificados.
Cabo	10 m, PVC laranja, Ø 4,9 mm	Construção e comprimento informados para a conexão elétrica.
Seção e composição dos condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção dos condutores conforme ficha.
Material do invólucro	PVC	Material indicado para o invólucro.
Material da porca / bloqueio	1.4404, aço inoxidável / 316L	Material indicado para o bloqueio da conexão.
Material da vedação	EPDM	Material da vedação informado.
Torque máximo de aperto	0,6...1,5 Nm	Faixa de torque indicada para o aperto da conexão.
Sem silicone	Sim	Característica declarada na ficha.
Tolerâncias para dobras e deslocamentos	Sim	Característica indicada; consultar o datasheet para condições de aplicação.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Limite mínimo especificado para flexão; considerar o diâmetro de 4,9 mm.
Esforço de torção	± 180 °/m	Valor informado para torção do cabo.
Ciclos de curvatura	> 1 milhão	Valor declarado para ciclos de curvatura; condições de ensaio não detalhadas neste registro.

Dados elétricos
Função elétrica	PNP	Função elétrica indicada na ficha; não define por si só um protocolo de comunicação.
Tensão de operação	10...36 V DC	Faixa de tensão especificada.
Capacidade de carga total	4 A	Limite total de carga informado; não exceder.
Classe de proteção elétrica	II	Classe indicada na ficha.

Proteção e condições ambientais
Graus de proteção	IP65, IP67, IP68 e IP69K	Graus declarados pelo fabricante; a proteção depende da instalação correta da conexão.
Temperatura ambiente	-25...100 °C	Faixa informada para temperatura ambiente.
Temperatura ambiente em aplicação móvel	5...100 °C	Faixa específica indicada para aplicação móvel.
Aviso de temperatura cULus	...50	A ficha apresenta este aviso sem unidade ou contexto completo; consulte o datasheet oficial para interpretação.

Movimentação e operação
Velocidade de movimento	Máx. 3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Aceleração associada à velocidade	Máx. 5 m/s²	Condição associada ao valor de velocidade de movimento especificado.
Deslocamento horizontal de referência	5 m	Condição indicada junto à especificação de velocidade.
Display em operação	1 LED verde	Indicador informado para operação.
Display de status de chaveamento	2 LEDs amarelos	Indicadores informados para status de chaveamento.

Dados físicos e comerciais
Dimensões informadas	26,5 x 15,5 x 36,5 mm	Dimensões constantes no registro do catálogo; consulte o desenho dimensional para referência geométrica.
Peso	384,2 g	Peso informado no registro do catálogo.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Classificação fiscal informada no catálogo.
MTTF	20027 anos	Valor presente no registro do catálogo; a ficha fornecida não detalha condições ou método de cálculo.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A indicação PNP consta como função elétrica; não permite atribuir um protocolo.

Conexões

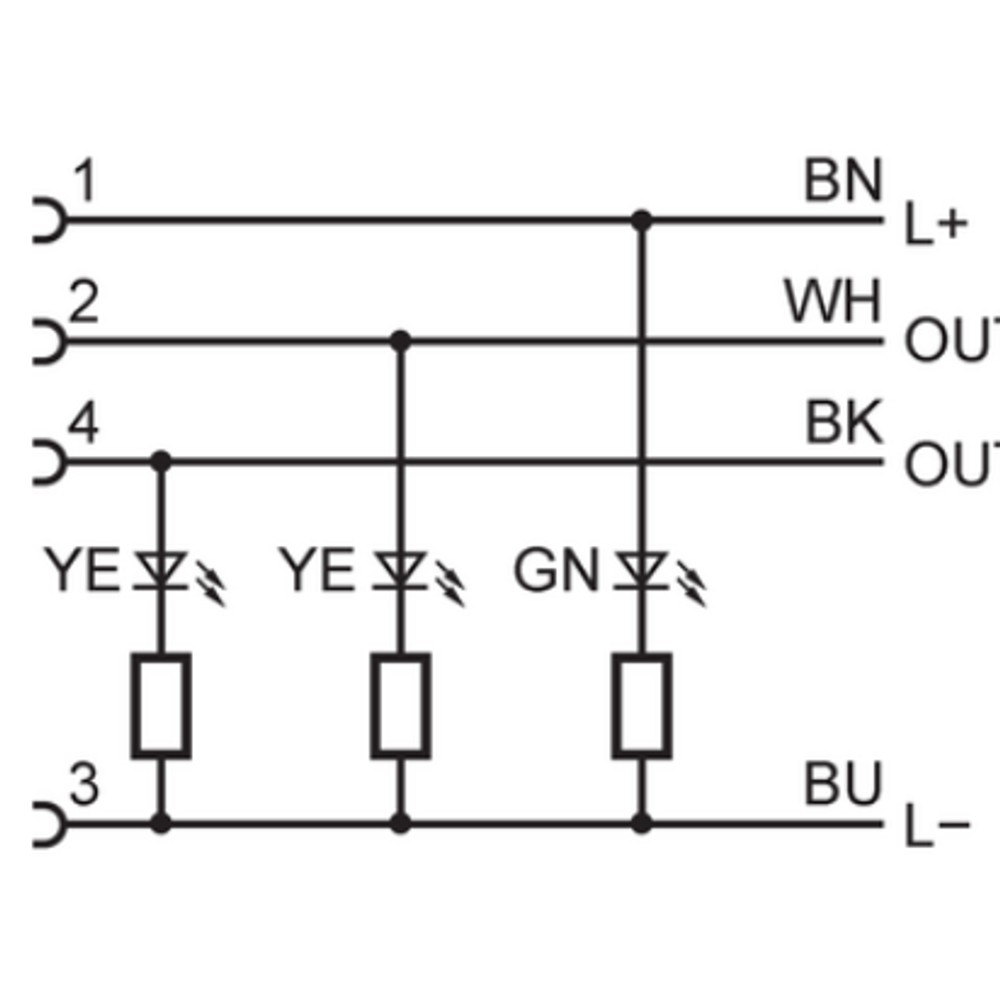

Elétrica Cabo de 10 m, PVC laranja, Ø 4,9 mm, 4 x 0,34 mm²; soquete fêmea M12 angular, codificação A, 4 contatos dourados. Tensão de operação: 10...36 V DC; capacidade de carga total: 4 A. Verifique a pinagem e os requisitos elétricos do equipamento no datasheet antes de conectar.

Processo Conector elétrico fêmea M12 angular, codificação A. Não há conexão de processo mecânica informada; a compatibilidade depende da interface elétrica correspondente no dispositivo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com interface M12 correspondente, codificação A e 4 contatos, dentro dos limites elétricos informados	✓	A configuração mecânica e o número de contatos coincidem; confirme também a pinagem e os requisitos elétricos do dispositivo.
Equipamento que exige conector M12 com codificação ou quantidade de contatos diferente	✗	A configuração declarada do EVT008 é M12 codificação A, com 4 contatos.
Circuito cuja tensão esteja fora de 10...36 V DC ou cuja carga total exceda 4 A	✗	Esses valores excedem os limites de operação informados para o produto.
Aplicação em área úmida ou higiênica da indústria de alimentos, com conexão adequada	✓	Esse cenário é indicado na descrição do produto; a ficha informa graus de proteção IP65, IP67, IP68 e IP69K.
Uso móvel abaixo de 5 °C ou acima de 100 °C	✗	A faixa informada para temperatura ambiente em aplicação móvel é 5...100 °C.

INSTALAÇÃO

Como instalar o EVT008 IFM — Cabo conector fêmea M12 angular, 10 m, PVC, IP69K

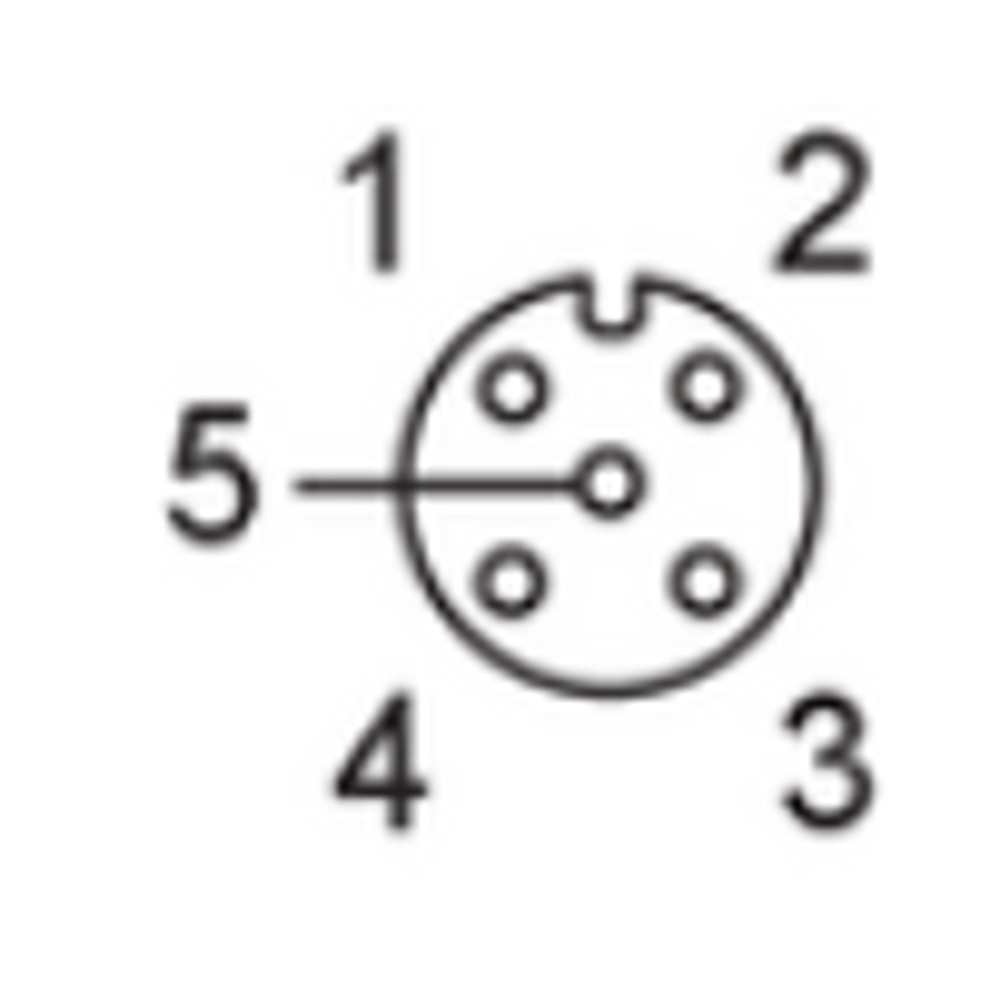

Confirme que a interface do dispositivo é compatível com soquete fêmea M12 angular, codificação A e 4 contatos; valide a pinagem no datasheet do conjunto.
Desenergize o circuito antes de conectar e confirme que tensão e carga estão dentro dos limites especificados.
Posicione o conector alinhado com a interface correspondente, sem forçar os contatos ou a rosca.
Aperte a conexão respeitando o torque máximo especificado de 0,6...1,5 Nm.
Roteie o cabo sem exceder o raio mínimo de flexão de 10 vezes o diâmetro do cabo e sem aplicar esforços incompatíveis com a instalação.
Após a montagem, verifique o assentamento da vedação e a conexão elétrica; confirme o funcionamento pelos indicadores descritos na ficha, quando aplicável.

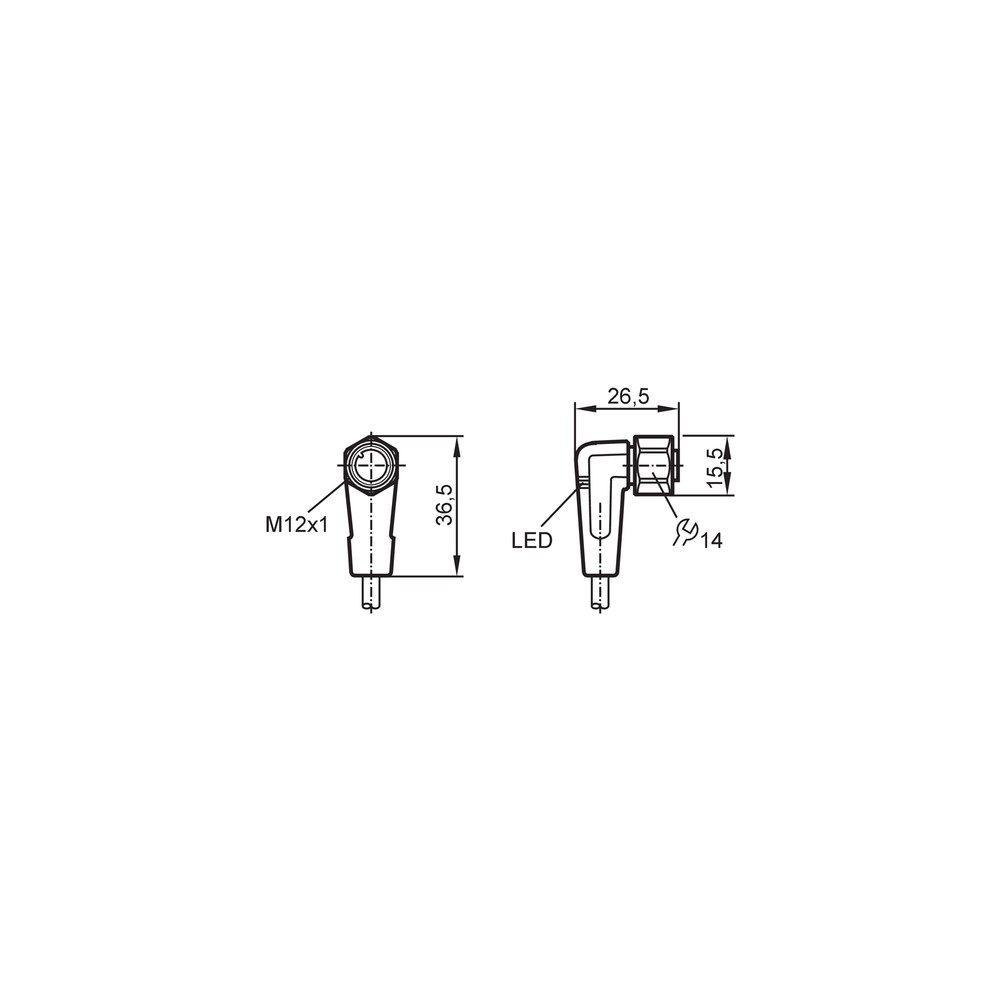

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há sinal ou o dispositivo conectado não comuta.	Conexão incompleta, pinagem incompatível ou requisitos elétricos do dispositivo fora da especificação do cabo.	Confira o encaixe, a pinagem nos datasheets dos equipamentos e se a tensão está entre 10...36 V DC.
A conexão apresenta intermitência durante movimento.	Cabo submetido a flexão abaixo do raio mínimo, torção ou esforços mecânicos incompatíveis com a instalação.	Inspecione o trajeto do cabo e compare a curvatura com o mínimo de 10 vezes o diâmetro; verifique também a condição móvel prevista.
Há entrada de umidade na interface após a instalação.	Conector mal assentado ou vedação comprometida na montagem.	Verifique o alinhamento, o assentamento da conexão e a condição da vedação; confirme a montagem conforme as orientações do fabricante.
O conector aquece ou a operação fica instável sob carga.	Carga total acima de 4 A ou tensão fora da faixa de operação informada.	Meça a tensão no circuito e confira a corrente total da carga em relação aos limites da ficha.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM EVT008 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVT008 e para que serve?

É um cabo de conexão IFM com conector fêmea M12 angular, para ligação de componentes em áreas úmidas e higiênicas da indústria de alimentos. A ficha informa cabo de 10 m e 4 contatos.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

Ele conecta em qualquer dispositivo com conector M12?

Não necessariamente: a ficha especifica M12 angular, codificação A, fêmea e 4 contatos. Confirme a codificação, a interface correspondente e a pinagem do dispositivo antes da conexão.

Posso usar em qualquer tensão ou corrente?

Não. A tensão de operação informada é 10...36 V DC e a capacidade de carga total é 4 A; verifique os requisitos do circuito antes de instalar.

Este cabo serve para um equipamento que exige M12 com outra codificação?

A ficha do EVT008 especifica codificação A. Se o equipamento exigir outra codificação, a compatibilidade não está indicada e deve ser confirmada antes da compra.

Posso usar o EVT008 em uma aplicação móvel abaixo de 5 °C?

A faixa informada para temperatura ambiente em aplicação móvel é 5...100 °C. A ficha não especifica uso móvel abaixo de 5 °C.

O sinal não chega ao sensor; o cabo está com defeito?

Nem sempre: verifique primeiro o encaixe, a pinagem e a compatibilidade elétrica entre os dispositivos. Confirme também a tensão de alimentação dentro da faixa especificada.

O funcionamento falha quando o cabo se movimenta; o que devo verificar?

Inspecione o trajeto em busca de curvatura abaixo do mínimo de 10 vezes o diâmetro do cabo, torção ou dano visível. Confira também se a aplicação respeita os dados de movimento da ficha.

Devo comprar este modelo ou escolher um cabo mais curto ou com outra conexão?

Escolha o EVT008 se os 10 m de comprimento e a configuração fêmea M12 angular, codificação A, com 4 contatos atenderem à instalação. Se algum desses requisitos diferir, selecione uma configuração compatível após conferir o datasheet do equipamento.

Como devo apertar e posicionar o conector na instalação?

Alinhe o conector sem forçar e aperte dentro da faixa de torque informada de 0,6...1,5 Nm. Faça a montagem com o circuito desenergizado e mantenha o raio mínimo de flexão especificado para o cabo.

GLOSSÁRIO TÉCNICO

M12

Interface circular de conexão elétrica identificada na ficha para o soquete do cabo (Ref.: conexão elétrica - soquete: 1 x M12).

Codificação A

Configuração de codificação indicada para o conector M12; deve corresponder à interface do dispositivo (Ref.: conexão elétrica - soquete: codificação A).

PNP

Designação da função elétrica informada para o produto; não identifica um protocolo de comunicação (Ref.: função elétrica: PNP).

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de agentes externos; a ficha lista vários graus para o produto (Ref.: proteção: IP65, IP67, IP68, IP69K).

Raio mínimo de flexão

Curvatura mínima especificada para aplicação flexível; deve ser mantida durante a instalação (Ref.: raio de flexão em aplicação flexível: mín. 10 x diâmetro do cabo).
