Cabo Conector Fêmea M12 ifm 5m - IP69K Alimentício

Pré-visualizar: EVT007 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 5m PVC IP69K PNP

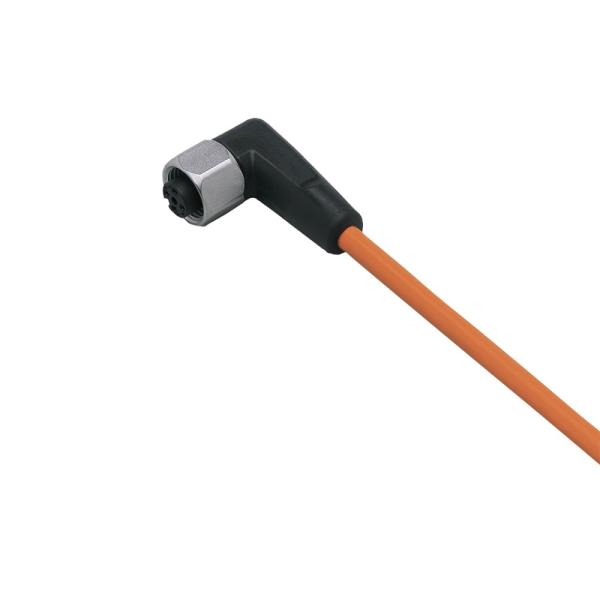

EVT007 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 5m PVC IP69K PNP

Imagem meramente ilustrativa

R$ 275,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT007
EAN: 4021179231039
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVT007 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 5m PVC IP69K PNP"

Destaques do Produto

Comprimento

5 m

Conexão

Fêmea M12 angular, codificação A, 4 contatos

Requisitos elétricos informados

10…36 V DC; carga total até 4 A; função PNP indicada na ficha

Ambiente

Proteções IP65, IP67, IP68 e IP69K; sem silicone

Construção do cabo

PVC, laranja, Ø 4,9 mm; 4 x 0,34 mm²

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão IFM EVT007, conector fêmea M12 angular, 4 polos, 5 m, PVC, IP69K

O IFM EVT007 é um cabo de conexão de 5 m com conector fêmea M12 angular, destinado a áreas úmidas e higiênicas na indústria de alimentos. Possui revestimento em PVC, proteção indicada como IP65, IP67, IP68 e IP69K, além de contatos dourados e construção sem silicone. A ficha informa função elétrica PNP, tensão de operação de 10 a 36 V DC e capacidade de carga total de 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVT007
Conector	Fêmea M12 angular, codificação A, 4 contatos
Comprimento do cabo	5 m
Material do cabo	PVC, laranja; Ø 4,9 mm; 4 x 0,34 mm²
Proteção indicada	IP65, IP67, IP68 e IP69K
Tensão de operação	10…36 V DC
Capacidade de carga total	4 A
Temperatura ambiente	-25…100 °C; para cULus, até 50 °C
Materiais relevantes	Porca de bloqueio em aço inoxidável 1.4404 (316L); vedação em EPDM
Peso	206 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação indicada na ficha do produto.
Instalações que necessitem de cabo de 5 m com conector fêmea M12 angular, codificação A e 4 contatos.
Aplicações cujos requisitos elétricos e ambientais estejam dentro dos valores e condições informados na ficha técnica.

⚠ Considere outro se precisa de:

Não selecione quando a instalação exigir comprimento diferente de 5 m ou outra geometria, codificação ou quantidade de contatos sem confirmar a compatibilidade com o fabricante.
Não exceda a tensão de operação informada de 10…36 V DC nem a capacidade de carga total de 4 A.
Não aplique a condição cULus acima do limite de temperatura indicado de 50 °C.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos; a ficha lista proteção IP65, IP67, IP68 e IP69K.
Em instalação móvel, a ficha informa temperatura ambiente de 5…100 °C e velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². Essas condições devem ser consideradas em conjunto.
Para uso sob condição cULus, a temperatura ambiente é limitada a até 50 °C conforme aviso da ficha.
O uso com equipamentos M12 codificados A é uma possibilidade de aplicação baseada na configuração do conector; confirme a pinagem e os requisitos elétricos do equipamento antes de conectar.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão IFM EVT007, conector fêmea M12 angular, 4 polos, 5 m, PVC, IP69K, verifique estes pontos:

Escolha o EVT007 quando

A instalação requerer cabo de conexão de 5 m, conector fêmea M12 angular codificado A com 4 contatos e as características elétricas e ambientais informadas para o produto.

Verifique outra configuração quando

O equipamento exigir outro comprimento, conector reto, outra codificação ou número de contatos. A ficha disponível não identifica modelos alternativos; compare os requisitos com o datasheet oficial antes de selecionar.

Confirme antes de aplicar

Valide a pinagem e a função de cada contato com o dispositivo a conectar. A ficha identifica PNP, mas os dados fornecidos não detalham a atribuição dos pinos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Marca informada na ficha do produto.
Modelo / SKU / part number	EVT007	Identificação do produto no anúncio; o part number prioritário informado é EVT007.
GTIN	4021179231039	Código de identificação comercial.
Categoria	Tecnologia de conexão; cabo de conexão com conector fêmea	Classificação e tipo de produto informados.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação descrita para o produto.

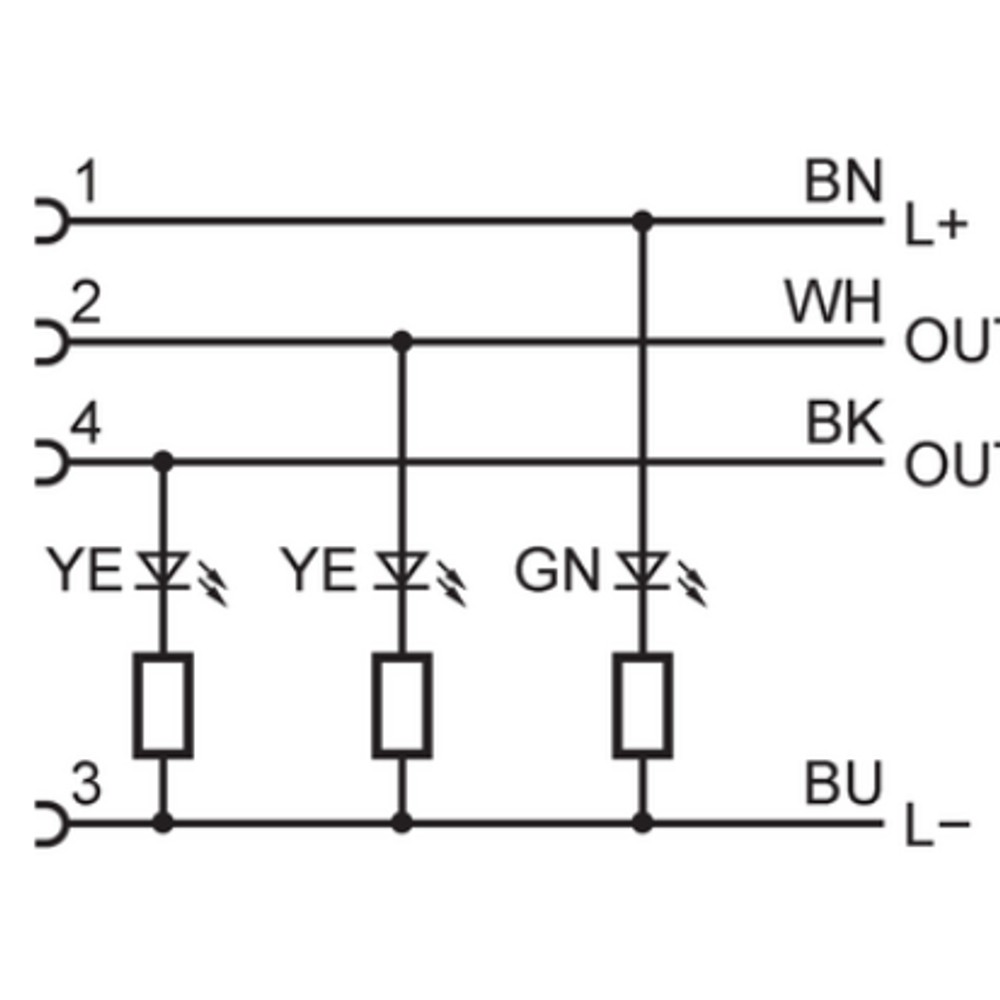

Conexão elétrica

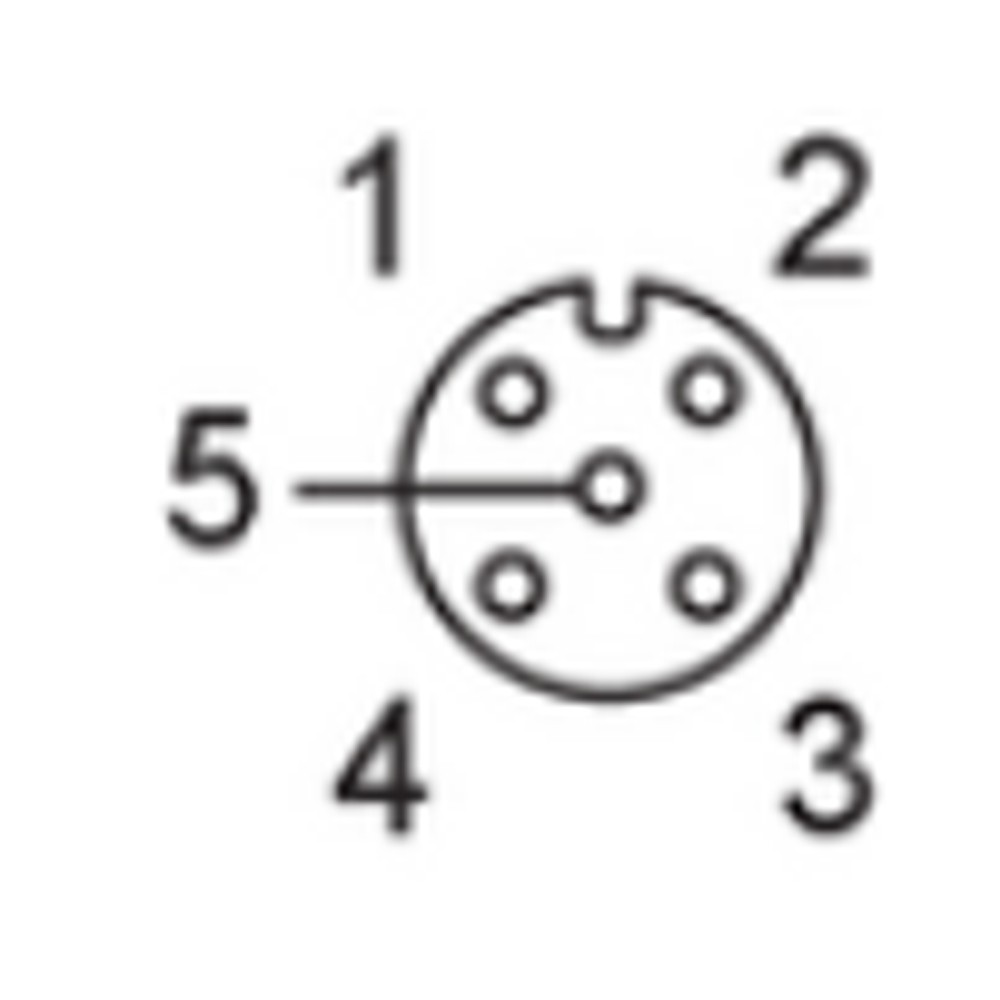

Conector	1 x M12, angular, codificação A	Configuração do lado do conector indicada na ficha.
Tipo de conector	Fêmea	Gênero do conector.
Contatos	4, dourados	Quantidade e acabamento dos contatos informados.
Função elétrica	PNP	Função elétrica indicada nos dados do produto; consulte a pinagem para identificar os sinais.
Tensão de operação	10…36 V DC	Faixa de operação informada.
Capacidade de carga total	4 A	Limite total de carga indicado na ficha.
Classe de proteção	II	Classe de proteção indicada pelo fabricante.
LED de operação	1 x LED verde	Indicação visual em operação descrita na ficha.
LED de status de chaveamento	2 x LED amarelo	Indicações visuais de status de chaveamento descritas na ficha.

Cabo e construção mecânica
Comprimento e especificação do cabo	5 m; PVC laranja; Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas do cabo informadas.
Revestimento / material do invólucro	PVC	Material informado para o cabo e o invólucro.
Material da porca de bloqueio	1.4404 (aço inoxidável / 316L)	Material do bloqueio do conector.
Material da vedação	EPDM	Material de vedação informado.
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões indicadas na ficha.
Peso	206 g	Massa indicada nos dados do produto.
Torque máximo de aperto	0,6…1,5 Nm	Faixa de torque informada para o bloqueio do soquete.
Esforço de torção	±180 °/m	Valor de torção indicado na ficha.
Ciclos de curvatura	> 1 milhão	Resistência a ciclos de curvatura conforme valor informado.
Raio mínimo de flexão em aplicação flexível	10 x o diâmetro do cabo	Raio mínimo especificado para aplicação flexível; considerar o diâmetro do cabo de 4,9 mm.
Tolerâncias para dobras e deslocamentos	Sim	Característica especial indicada pelo fabricante.

Proteção e condições ambientais
Graus de proteção	IP65, IP67, IP68 e IP69K	Classes de proteção listadas na ficha; aplicar conforme as condições e definições do fabricante.
Sem silicone	Sim	Característica declarada para o produto.
Temperatura ambiente	-25…100 °C	Faixa ambiente informada para a condição especificada pelo fabricante.
Temperatura ambiente móvel	5…100 °C	Faixa informada para a condição móvel.
Aviso de temperatura cULus	Até 50 °C	Limite indicado especificamente para a condição cULus.

Movimento e carga dinâmica
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições associadas à velocidade máxima informada.

Dados de confiabilidade e conformidade
MTTF	20.027 anos	Valor de MTTF informado nos dados do produto; não representa vida útil garantida.
NCM	8544.42.00	Código fiscal informado na ficha.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação. O cabo é identificado como conexão M12 codificação A, com 4 contatos; confirme a pinagem e os sinais exigidos pelo dispositivo no datasheet.

Conexões

Elétrica Conector fêmea M12 angular, codificação A, 4 contatos dourados; cabo de 5 m com 4 x 0,34 mm². Tensão de operação informada: 10…36 V DC; capacidade de carga total: 4 A; função elétrica indicada: PNP. A compatibilidade elétrica depende da pinagem e dos sinais do dispositivo conectado.

Processo Não há conexão de processo informada. Trata-se de um cabo de conexão elétrica com conector M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12 macho, codificação A, 4 contatos e pinagem elétrica correspondente	✓	A configuração mecânica do cabo é fêmea M12 angular, codificação A, com 4 contatos; a correspondência elétrica deve ser verificada pela pinagem do equipamento.
Equipamento que exija conector fêmea no lado correspondente ao EVT007	✗	O EVT007 possui conector fêmea; conectores do mesmo gênero não formam o acoplamento direto usual. Confirme a configuração dos dois lados.
Aplicação que exceda 10…36 V DC ou 4 A de carga total	✗	Os requisitos ultrapassam os limites elétricos informados na ficha.
Aplicação com temperatura ambiente acima de 50 °C sob condição cULus	✗	A ficha limita a temperatura cULus a 50 °C; não se deve extrapolar esse limite para essa condição.
Aplicação em área úmida ou higiênica da indústria de alimentos	✓	Esse cenário é indicado na descrição do produto; a seleção também deve considerar a proteção IP requerida pela instalação.

INSTALAÇÃO

Como instalar o Cabo de Conexão IFM EVT007, conector fêmea M12 angular, 4 polos, 5 m, PVC, IP69K

Confirme no datasheet do equipamento a conexão requerida, a codificação M12, o número de contatos e a pinagem antes da instalação.
Verifique se o equipamento conectado opera dentro da faixa de 10…36 V DC e se a carga total não excede 4 A.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Alinhe os conectores M12 sem forçar os contatos e acople o conector angular ao conector correspondente.
Aperte o bloqueio dentro da faixa informada de 0,6…1,5 Nm; evite exceder o torque máximo.
Em instalação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e verifique se as condições de movimento estão dentro dos limites especificados.

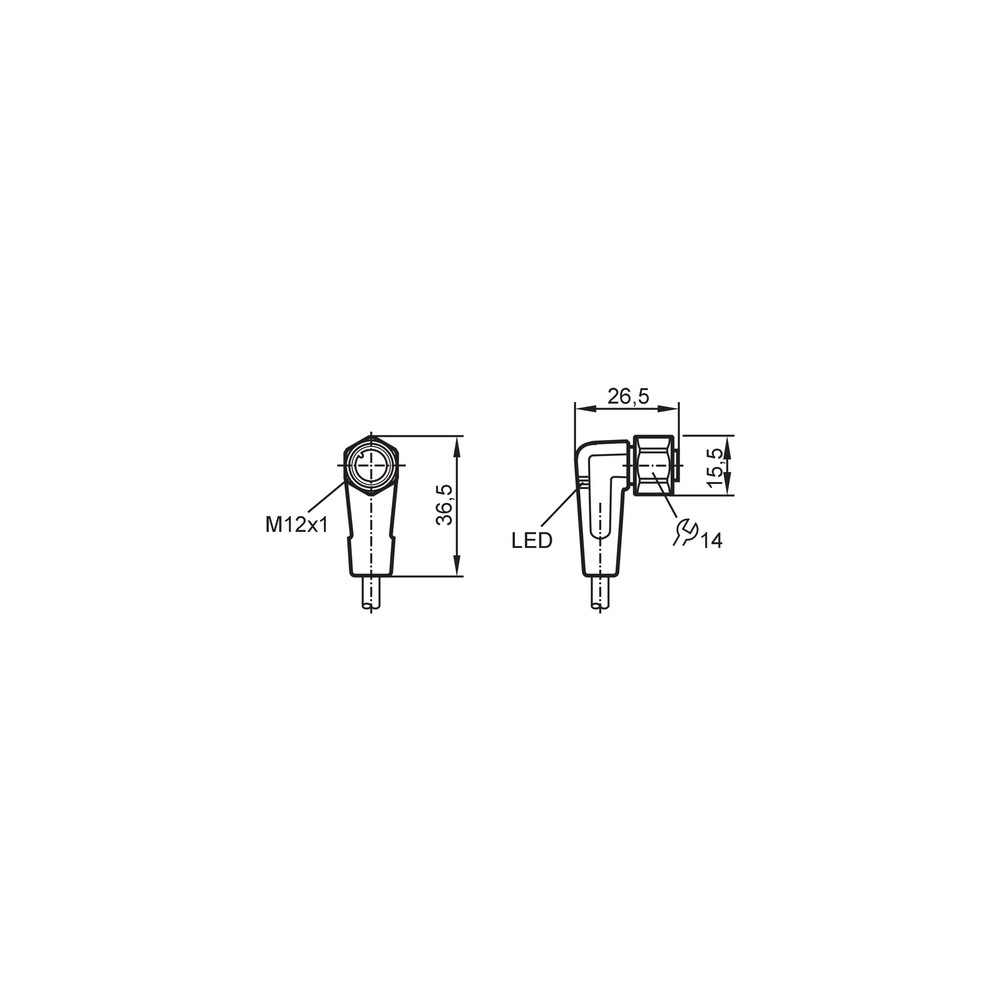

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não recebe alimentação.	Conexão incompleta, pinagem incompatível ou alimentação fora da faixa informada.	Desenergize o circuito, confira o acoplamento e compare a pinagem do dispositivo com o datasheet; meça a tensão de alimentação e confirme que está entre 10 e 36 V DC.
O sinal PNP esperado não é reconhecido pelo dispositivo.	A entrada do dispositivo pode exigir uma configuração ou pinagem diferente da conexão realizada.	Consulte a atribuição dos 4 contatos nos documentos dos dois equipamentos e verifique a compatibilidade elétrica; a ficha do cabo não detalha a pinagem.
Há interrupção intermitente do sinal durante o movimento do cabo.	Curvatura abaixo do raio mínimo ou movimento fora das condições especificadas.	Inspecione o trajeto e compare a curvatura com o mínimo de 10 vezes o diâmetro do cabo; confira também velocidade, comprimento de deslocamento e aceleração contra os valores da ficha.
A conexão apresenta folga ou não mantém o acoplamento.	Bloqueio não apertado conforme a faixa indicada ou incompatibilidade mecânica entre conectores.	Confirme que o conector oposto é compatível com M12 codificação A e que o bloqueio foi apertado entre 0,6 e 1,5 Nm, sem forçar o acoplamento.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM EVT007 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVT007 e para que serve?

É um cabo de conexão com conector fêmea M12 angular, destinado a conexões em áreas úmidas e higiênicas da indústria de alimentos. A ficha informa cabo de 5 m e 4 contatos.

O EVT007 funciona com qualquer dispositivo M12?

Não é possível afirmar compatibilidade universal. O conector é M12 angular, codificação A e 4 contatos; confirme também a pinagem e os requisitos elétricos do dispositivo.

O que vem com o produto?

A ficha identifica uma peça como unidade de embalagem. Não informa acessórios adicionais inclusos.

Posso usar o EVT007 em uma instalação que exija conector M12 reto?

Não, a configuração informada para o EVT007 é M12 angular. Se a instalação exigir um conector reto, selecione uma configuração cuja geometria corresponda ao requisito.

Este cabo serve para conectar diretamente dois equipamentos com conectores fêmea?

Não para acoplamento direto entre dois conectores fêmea: o EVT007 tem conector fêmea. Verifique a configuração do conector do outro equipamento e a necessidade de adaptador apropriado.

O equipamento não liga depois de conectar o cabo; o que verifico antes de trocar?

Confira se o conector está totalmente acoplado e se a alimentação está dentro de 10…36 V DC. Verifique também a pinagem e a carga total, limitada a 4 A conforme a ficha.

O sinal falha quando o cabo se movimenta; o que pode causar isso?

Curvatura inferior ao mínimo especificado ou movimento fora das condições informadas pode contribuir para a falha. Inspecione o trajeto e confira o raio mínimo de 10 vezes o diâmetro do cabo e os limites de movimento.

Como escolho entre este cabo e uma versão com outro comprimento ou conector?

Escolha o EVT007 quando forem necessários 5 m e conector fêmea M12 angular codificado A com 4 contatos. Para outro comprimento ou geometria, compare a configuração exigida com o datasheet do modelo correspondente.

Que cuidado devo ter ao instalar o conector?

Alinhe os contatos sem forçar e aperte o bloqueio entre 0,6 e 1,5 Nm. Desenergize o circuito antes de conectar ou desconectar.

O datasheet informa a pinagem dos contatos?

A ficha fornecida identifica 4 contatos, mas os dados disponíveis aqui não detalham a atribuição de cada pino. Consulte o datasheet oficial e a documentação do equipamento conectado antes de fazer a ligação.

GLOSSÁRIO TÉCNICO

M12 codificação A

Configuração de codificação do conector M12 indicada para o EVT007; a compatibilidade também depende do gênero, dos contatos e da pinagem. (Ref.: conexão elétrica do soquete)

PNP

Tipo de função elétrica informado para o produto; a correspondência dos sinais deve ser confirmada na pinagem do sistema. (Ref.: função elétrica)

Grau de proteção IP

Classificação de proteção do invólucro conforme os códigos IP listados na ficha; a aplicação deve considerar as condições de instalação. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de curvatura

Limite mínimo de curvatura especificado para aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: 10 x diâmetro do cabo)

MTTF

Tempo médio até falha informado como dado de confiabilidade; não equivale a uma vida útil garantida. (Ref.: 20.027 anos)
