Cabo Conector Fêmea M12 IFM 10m - Indústria Alimentícia

Pré-visualizar: EVT005 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 4 Pinos 10m IP69K

EVT005 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 4 Pinos 10m IP69K

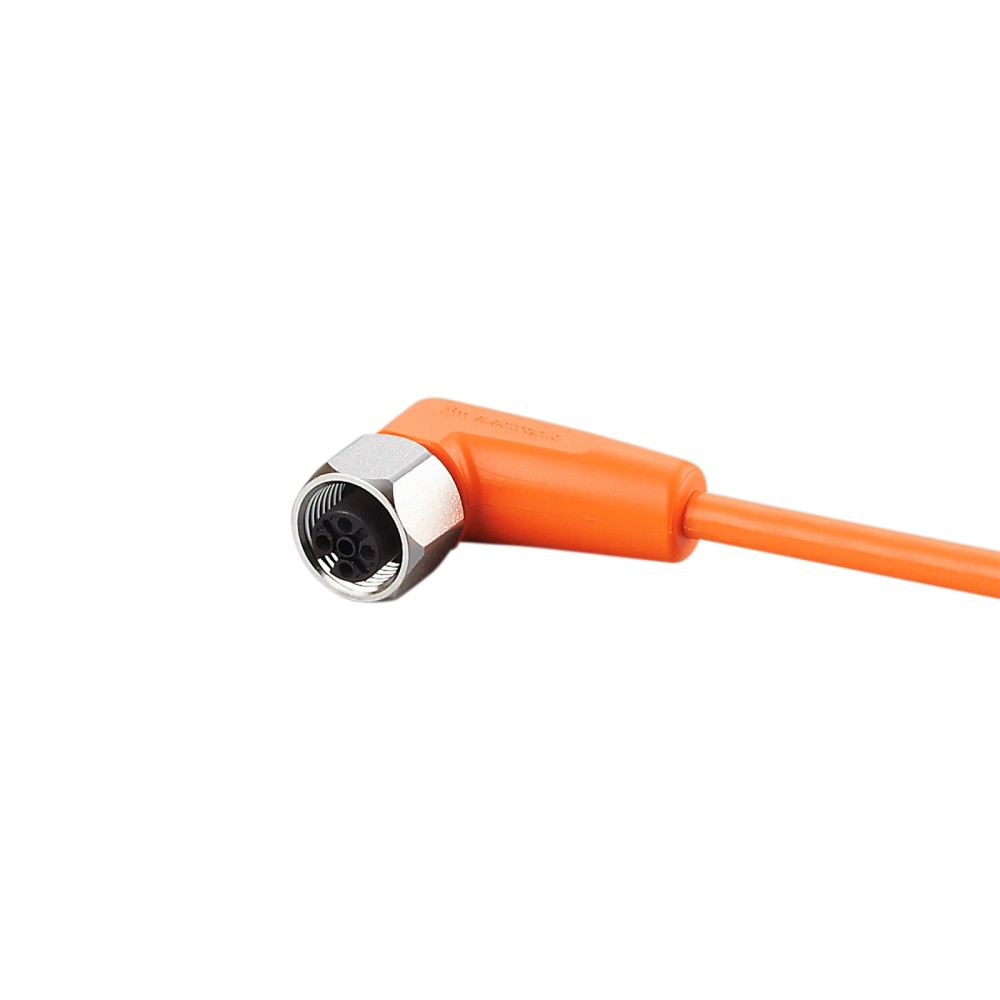

Imagem meramente ilustrativa

R$ 289,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT005
EAN: 4021179231015
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVT005 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 4 Pinos 10m IP69K"

Destaques do Produto

Comprimento

10 m

Proteção IP

IP69K

Conector

M12 Fêmea Angular

Pinos

4 Pinos

Material Porca

Inox 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT005 IFM - Cabo Conector Fêmea M12 Angular 4 Pinos 10m IP69K

O EVT005 é um cabo de conexão com conector fêmea M12 de 4 pinos, ideal para ambientes industriais exigentes. Com 10 metros de comprimento, oferece estanqueidade IP69K e porca de bloqueio em aço inoxidável 316L, garantindo alta resistência em áreas de higienização.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo M12 Fêmea
Comprimento	10 m
Proteção	IP65, 67, 68, 69K
Material Porca	1.4404 (316L)
Corrente Nominal	4 A
Tensão	< 250 V AC / < 300 V DC
Pinos	4
Temperatura	-25...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações industriais de alimentos e bebidas.
Áreas de produção com processos de limpeza (Washdown) de alta pressão e temperatura.
Ambientes onde a resistência à corrosão (porca 316L) é crítica.

⚠ Considere outro se precisa de:

Ambientes com exposição contínua a temperaturas abaixo de -25°C ou acima de 100°C.
Aplicações de robótica de ultra-alta performance que exijam raios de curvatura inferiores a 10 vezes o diâmetro do cabo (4,9 mm).
Ambientes com necessidade de resistência a produtos químicos incompatíveis com revestimento de PVC.

APLICAÇÕES E USO

Processamento de alimentos e bebidas
Indústria farmacêutica
Linhas de envase automáticas
Ambientes de alta umidade com lavagem sob pressão

COMO ESCOLHER

Antes de comprar o EVT005 IFM - Cabo Conector Fêmea M12 Angular 4 Pinos 10m IP69K, verifique estes pontos:

Escolha este cabo quando

Sua aplicação exige resistência a ciclos intensos de lavagem, alta estanqueidade IP69K e durabilidade em ambientes corrosivos ou alimentícios.

Busque outra opção quando

Necessitar de revestimentos específicos como PUR para resistência a óleos agressivos ou quando o raio de flexão dinâmico exigido exceder a capacidade do material PVC de 10x o diâmetro.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite máximo de operação elétrica.
Corrente nominal	4 A	Capacidade de carga total de corrente permitida.
Classe de proteção	II	Isolamento elétrico do componente.

Dados mecânicos
Comprimento do cabo	10 m	Dimensão física do produto.
Material do invólucro	PVC	Material de revestimento externo do cabo.
Material da porca	1.4404 (Aço inoxidável 316L)	Componente de bloqueio resistente à corrosão.
Raio de flexão	mín. 10 x diâmetro do cabo	Limite de curvatura para integridade do cabo.
Esforço de torção	± 180 °/m	Tolerância para deslocamentos rotacionais.

Condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Resistência à entrada de contaminantes e líquidos.
Temperatura ambiente (fixo)	-25...100 °C	Faixa operacional térmica permitida.
Material de vedação	EPDM	Vedante para garantir a estanqueidade IP69K.

COMPATIBILIDADE

Comunicação

• Padrão M12 Codificação A

Conexões

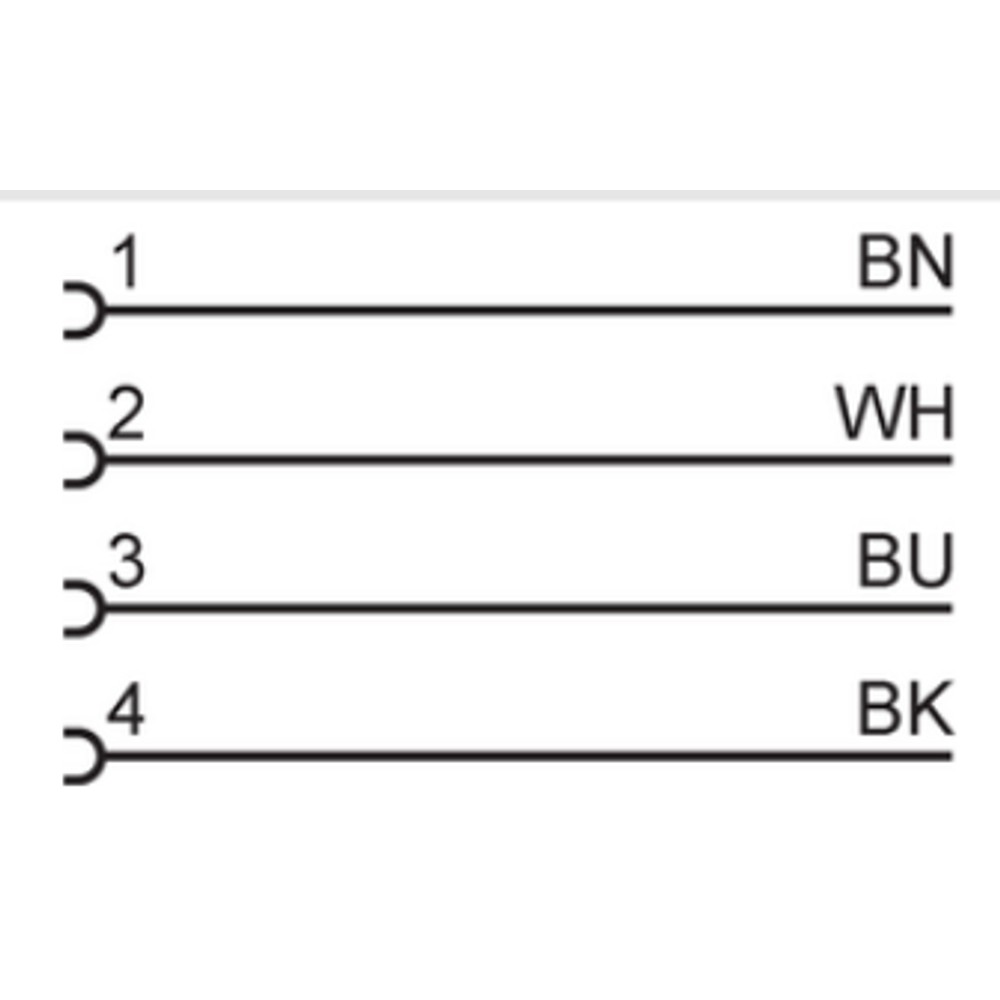

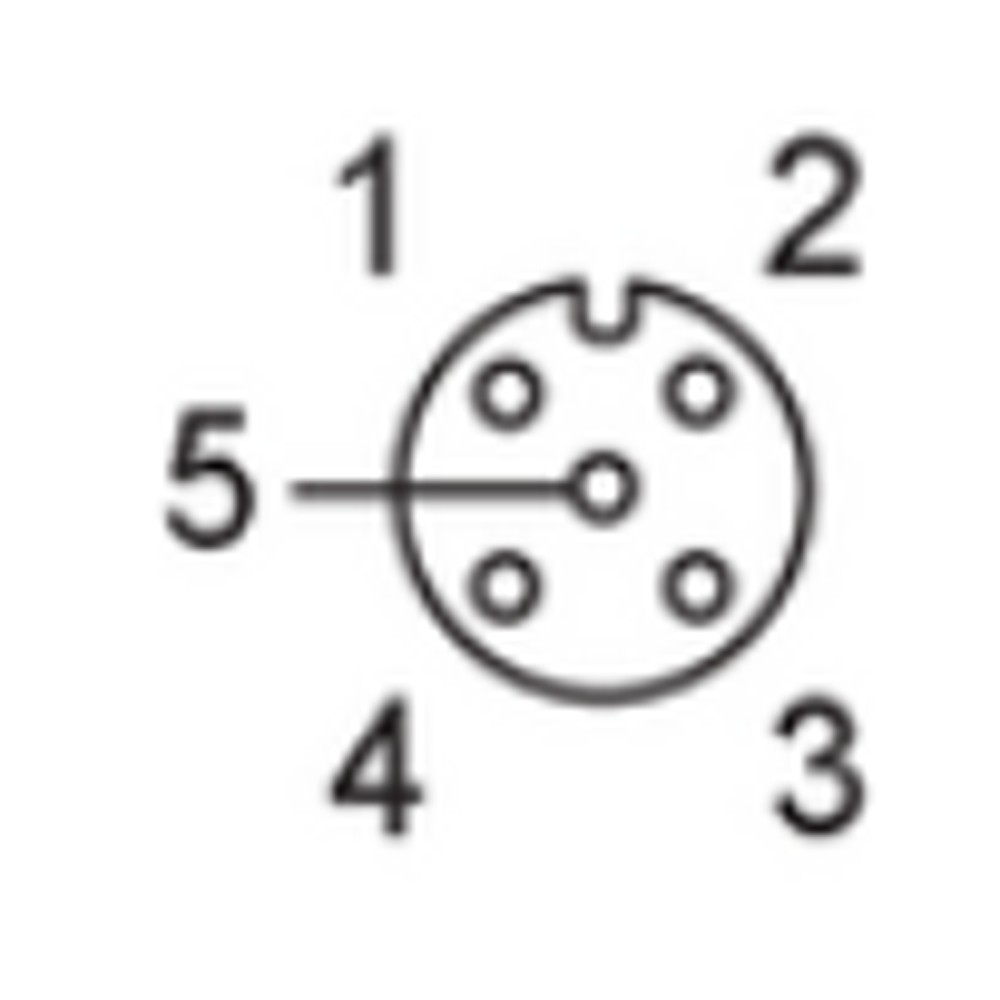

Elétrica M12, Codificação A, 4 pinos

Processo 1x M12 Fêmea

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Áreas com lavagem de alta pressão (Washdown)	✓	O cabo possui classificação IP69K e vedação em EPDM, projetados para suportar jatos de água quentes e sob pressão.
Ambientes com presença de óleo e lubrificantes agressivos	✗	O revestimento em PVC possui limitações de resistência química. Para exposição constante a óleos, recomenda-se versões em material PUR.
Conexão em sensores M12 padrão de 4 pinos	✓	A pinagem e o design atendem aos padrões industriais de sensores com codificação A.

INSTALAÇÃO

Como instalar o EVT005 IFM - Cabo Conector Fêmea M12 Angular 4 Pinos 10m IP69K

Certifique-se de que o sistema esteja desenergizado antes da conexão.
Verifique o alinhamento da codificação A do conector fêmea com o conector macho do dispositivo.
Insira o conector suavemente, evitando inclinações que possam danificar os pinos.
Rosqueie a porca de aço inoxidável manualmente até sentir resistência.
Utilize uma ferramenta adequada para aplicar um torque de aperto final entre 0,6 e 1,5 Nm para assegurar a vedação IP69K.
Realize o teste de continuidade do sinal após a instalação.

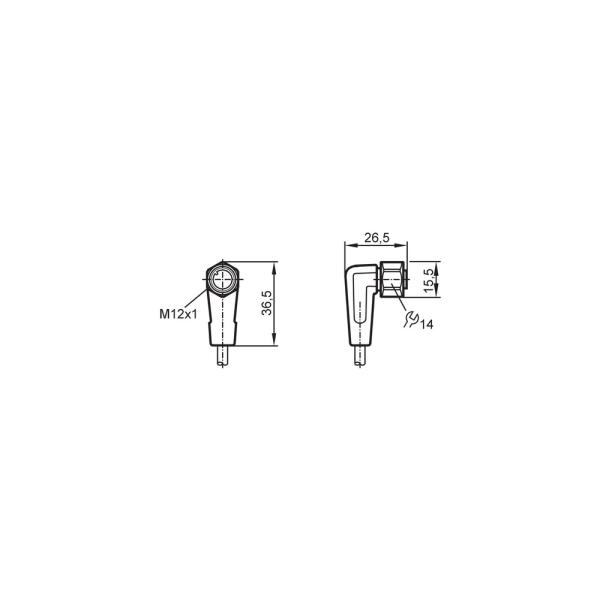

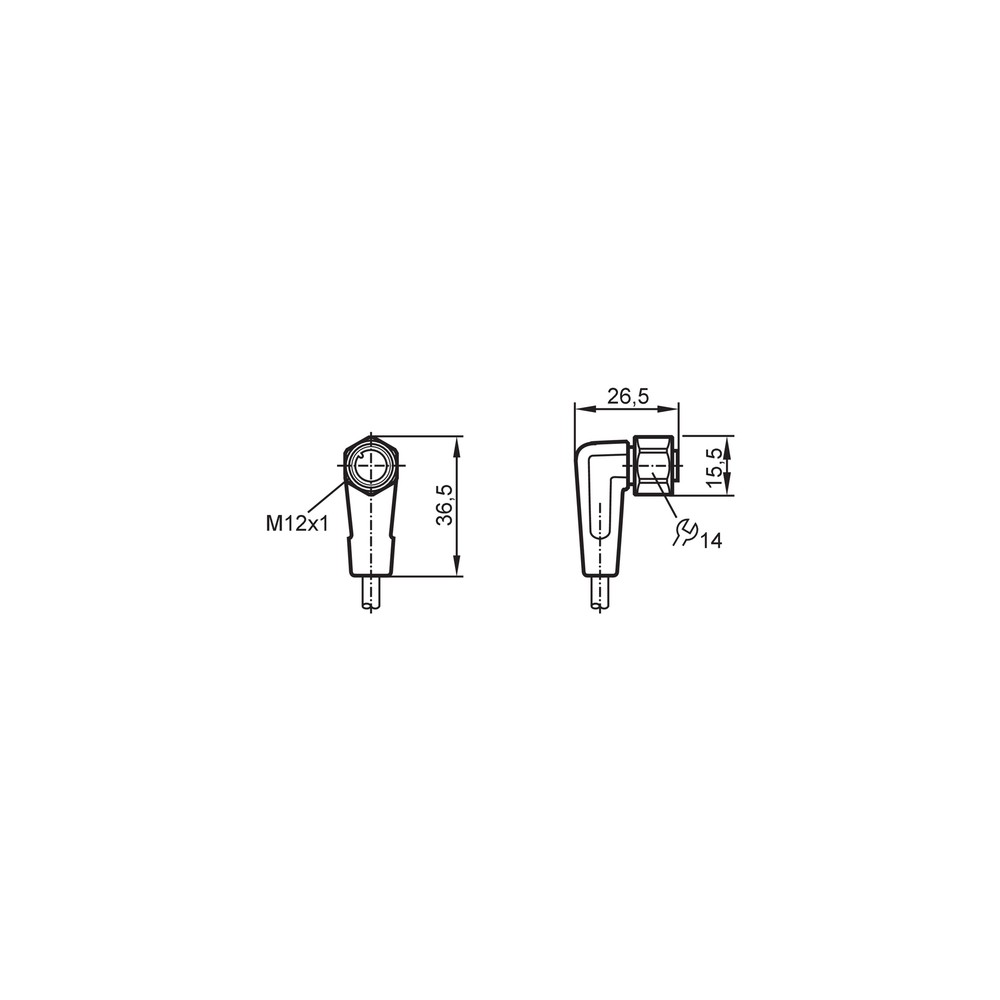

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade ou líquido no conector.	Torque de aperto fora da especificação (ideal 0,6 a 1,5 Nm), resultando em falha da vedação EPDM.	Verificar se a porca está frouxa ou se a vedação apresenta deformação visível.
Interrupção intermitente do sinal ou falha de continuidade.	Raio de curvatura inferior a 10x o diâmetro do cabo (49 mm) ou excesso de torção acima de ± 180°/m.	Inspecionar o cabo visualmente em busca de dobras, cortes ou sinais de estresse mecânico no revestimento.
Queda de tensão ou erro de comunicação de dados.	Oxidação dos pinos devido a contato com agentes externos ou umidade por instalação incorreta.	Inspecionar os contatos banhados a ouro do conector fêmea quanto a manchas, depósitos ou corrosão.
Aquecimento excessivo do conector ou do cabo.	Sobrecarga elétrica excedendo 4A nominais.	Verificar a corrente de consumo do dispositivo conectado contra a especificação de 4A.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVT005 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este cabo e onde ele é utilizado?

O EVT005 é um cabo de conexão com conector fêmea M12 de 4 pinos, desenvolvido especificamente para atender ambientes de indústria alimentícia e áreas úmidas que exigem alta vedação.

Quais são os itens e características principais deste conjunto?

Este produto acompanha um cabo de 10 metros, conector fêmea angular e porca de bloqueio em aço inoxidável 1.4404 (316L), garantindo resistência à corrosão em processos de limpeza intensiva.

Posso utilizar este cabo em ambientes com alta exposição a agentes químicos de limpeza?

Não, este cabo é especificado com revestimento em PVC. Para aplicações que exigem resistência extrema a óleos agressivos ou produtos químicos específicos de limpeza, deve-se verificar a compatibilidade do material PVC ou buscar versões com revestimento em PUR.

Existe alguma restrição de movimento ou esforço para este cabo?

Este cabo não é adequado para aplicações com esforço de torção superior a ± 180°/m ou velocidade de movimento que exceda os limites mecânicos estabelecidos de 3,3 m/s em esteiras porta-cabos.

O que indica falha ou mau contato durante o uso?

Sintomas como interrupção de sinal ou instabilidade nas leituras podem indicar ruptura interna do condutor ou falha no contato do conector. Verifique se o cabo sofreu excesso de curvatura ou se a porca de bloqueio perdeu o torque, permitindo a entrada de umidade.

O que devo verificar se o sinal não está chegando ao sensor?

Antes de trocar a peça, inspecione visualmente os pinos quanto a oxidação ou deformação e verifique se o torque de aperto (0,6 a 1,5 Nm) foi respeitado na instalação, evitando danos à vedação EPDM.

Como decidir entre este cabo e outros modelos de conexão?

Para aplicações fixas ou de baixa flexão em ambientes higiênicos, o modelo EVT005 é a escolha ideal devido à proteção IP69K. Caso a aplicação exija robótica de alta performance ou flexão contínua extrema, avalie cabos com especificação para esteira (Drag Chain) superior.

Qual a vantagem de usar um cabo pronto em relação a montar um conector?

Este modelo é um cabo de conexão pronto (patch cord), eliminando a necessidade de montagem manual de conectores em campo, o que reduz riscos de erros de polaridade e garante a estanqueidade IP69K.

Como realizar a instalação correta para garantir a proteção IP?

O cabo é projetado para instalação simples. Certifique-se de realizar o alinhamento correto dos pinos antes da conexão e utilize uma chave dinamométrica para aplicar o torque de 0,6 a 1,5 Nm no travamento da porca M12.

Este componente é original ou possui garantia de procedência?

Sim, este produto é um componente original, fabricado pela ifm electronic, com procedência garantida e especificações técnicas documentadas em datasheet oficial.

GLOSSÁRIO TÉCNICO

IP69K

Classificação de proteção contra entrada de pó e água sob alta pressão e alta temperatura (Ref.: DIN 40050-9).

Codificação A

Padrão de pinagem M12 para sensores e atuadores padrão (Ref.: IEC 61076-2-101).

Material 1.4404

Aço inoxidável austenítico, conhecido como 316L, com alta resistência à corrosão, ideal para ambientes higiênicos (Ref.: AISI 316L).

Vedação EPDM

Elastômero de alto desempenho com excelente resistência a intempéries e vapor, utilizado na vedação do conector (Ref.: ISO 1629).

Esforço de torção

Capacidade do cabo de resistir a movimentos de torção rotacional sem danificar os condutores internos (Ref.: ± 180°/m).
