EVT004 IFM - Cabo de Conexão Fêmea M12 Angular Indústria Alimentícia 5m PVC IP69K

Imagem meramente ilustrativa

R$ 235,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT004
EAN: 4021179231008
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVT004 IFM - Cabo de Conexão Fêmea M12 Angular Indústria Alimentícia 5m PVC IP69K"

Destaques do Produto

Comprimento

5 m

Conector

M12 fêmea angular, codificação A, 4 contatos

Tensão de operação

< 250 V AC / < 300 V DC

Corrente máxima

4 A

Proteção declarada

IP65, IP67, IP68 e IP69K

Ambiente de aplicação

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVT004 IFM – Cabo de Conexão Fêmea M12 Angular para Indústria Alimentícia, 5 m, PVC, IP69K

O EVT004 é um cabo de conexão de 5 m com soquete fêmea M12 angular, destinado a áreas úmidas e higiênicas da indústria de alimentos. Possui quatro contatos banhados a ouro, revestimento de PVC e proteção especificada como IP65, IP67, IP68 e IP69K. É isento de silicone e tem porca de bloqueio em aço inoxidável 316L.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVT004

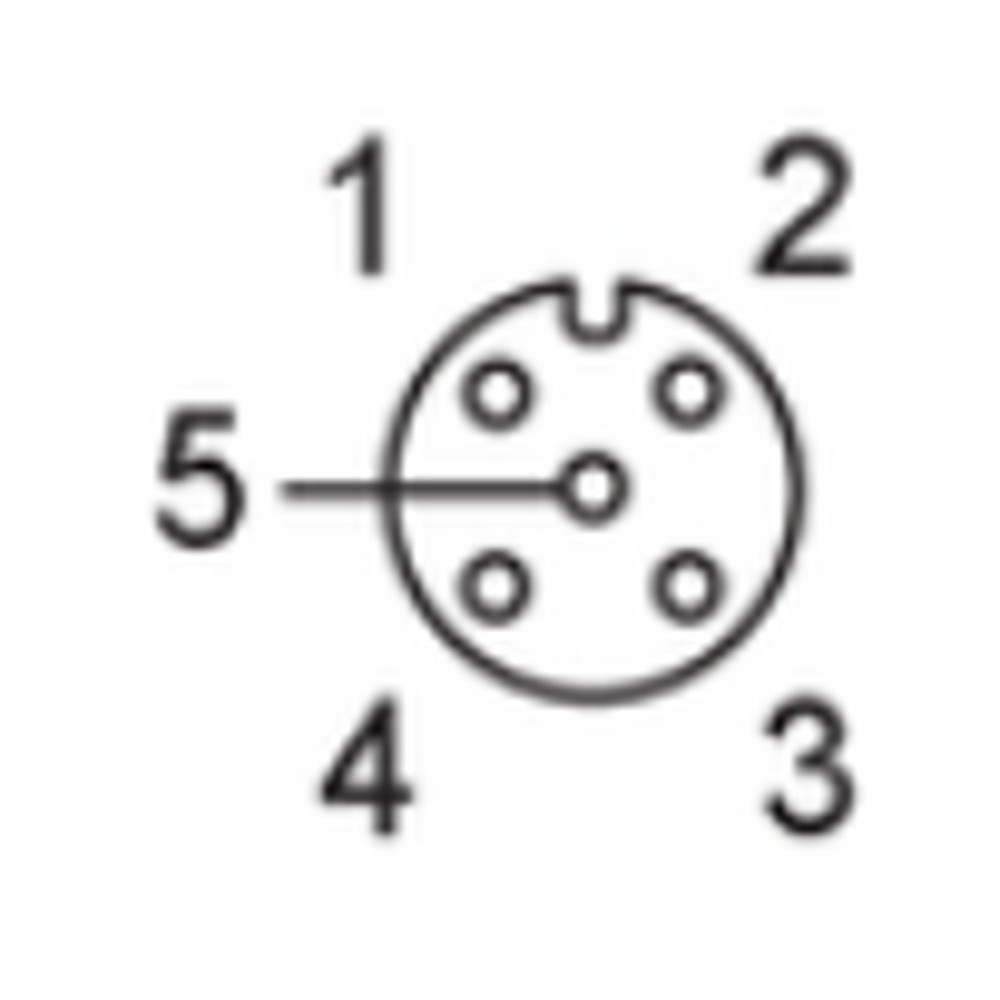

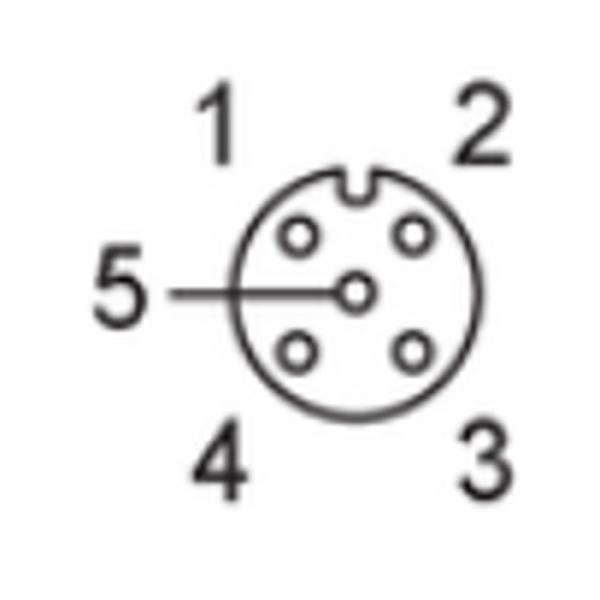

Conexão do soquete	1 x M12 fêmea, angular, codificação A, 4 contatos
Comprimento do cabo	5 m
Material do cabo e corpo do soquete	PVC, cor laranja
Proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 250 V AC / < 300 V DC
Corrente máxima	4 A
Temperatura ambiente	-25 a 100 °C; cULus: até 50 °C
Porca de bloqueio	Aço inoxidável 1.4404 (316L)
Características especiais	Isento de silicone; contatos banhados a ouro; mais de 1 milhão de ciclos de curvatura

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de sensores ou dispositivos com interface correspondente a soquete fêmea M12, codificação A e 4 contatos, quando os requisitos elétricos estiverem dentro dos limites informados.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme a aplicação indicada na ficha.
Aplicações que requeiram cabo de 5 m, revestimento de PVC e proteção especificada como IP65, IP67, IP68 ou IP69K.

⚠ Considere outro se precisa de:

Não selecionar para conexão a um receptáculo que exija conector macho: o EVT004 possui soquete fêmea.
Não utilizar acima dos limites declarados de tensão (< 250 V AC / < 300 V DC) ou corrente (4 A).
Não assumir compatibilidade com qualquer protocolo ou pinagem apenas pela codificação M12; confirmar a atribuição dos pinos e os requisitos do dispositivo conectado.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão em áreas úmidas e higiênicas da indústria de alimentos. A ficha declara proteção IP65, IP67, IP68 e IP69K; a adequação depende da montagem e das condições de uso previstas pelo fabricante.
Possibilidade condicionada: ligação entre um dispositivo com receptáculo M12 macho de codificação A e 4 contatos e o ponto de conexão correspondente, desde que pinagem, tensão e corrente sejam compatíveis. A ficha não especifica protocolo de comunicação.
Em instalação móvel, respeitar a faixa de temperatura informada de 5 a 100 °C, ou até 50 °C para cULus, além da velocidade e aceleração declaradas para o deslocamento horizontal de 5 m.

COMO ESCOLHER

Antes de comprar o EVT004 IFM – Cabo de Conexão Fêmea M12 Angular para Indústria Alimentícia, 5 m, PVC, IP69K, verifique estes pontos:

Escolha o EVT004 quando

A instalação exigir cabo de 5 m com soquete fêmea M12 angular, codificação A e 4 contatos, e os limites elétricos e ambientais informados forem adequados.

Considere outra configuração quando

O equipamento exigir conector macho, outra codificação ou quantidade de contatos, comprimento diferente ou valores elétricos acima dos limites declarados. A ficha não informa modelos alternativos específicos; confirme a configuração necessária com a documentação do equipamento.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Produto	Cabo de conexão com conector fêmea EVT004	Identificação do produto na ficha do anúncio.
Marca	ifm / IFM	Fabricante indicado no anúncio e na ficha.
SKU e part number	EVT004	Código do produto utilizado no anúncio.
GTIN	4021179231008	Identificador comercial informado.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8544.42.00	Classificação fiscal informada na ficha.
Peso	204,3 g	Valor informado nos dados do produto.

Área de aplicação
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Cenário de uso declarado na ficha.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão informados pelo fabricante.
Capacidade de carga total	4 A	Limite de corrente informado na ficha.
Classe de proteção	II	Classificação declarada na ficha; consultar a documentação do fabricante para sua aplicação.

Conexão elétrica
Conexão do soquete	1 x M12, angular; codificação A; 4 contatos dourados	Configuração mecânica e quantidade de contatos informadas.
Tipo de conector	M12 fêmea angular	Formato e gênero do conector informados.
Tamanho da rosca	M12x1	Dimensão de rosca indicada no anúncio.
Tamanho da chave	14 mm	Dimensão indicada no anúncio.
Conexão elétrica do cabo	5 m, PVC, laranja, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas do cabo especificadas.

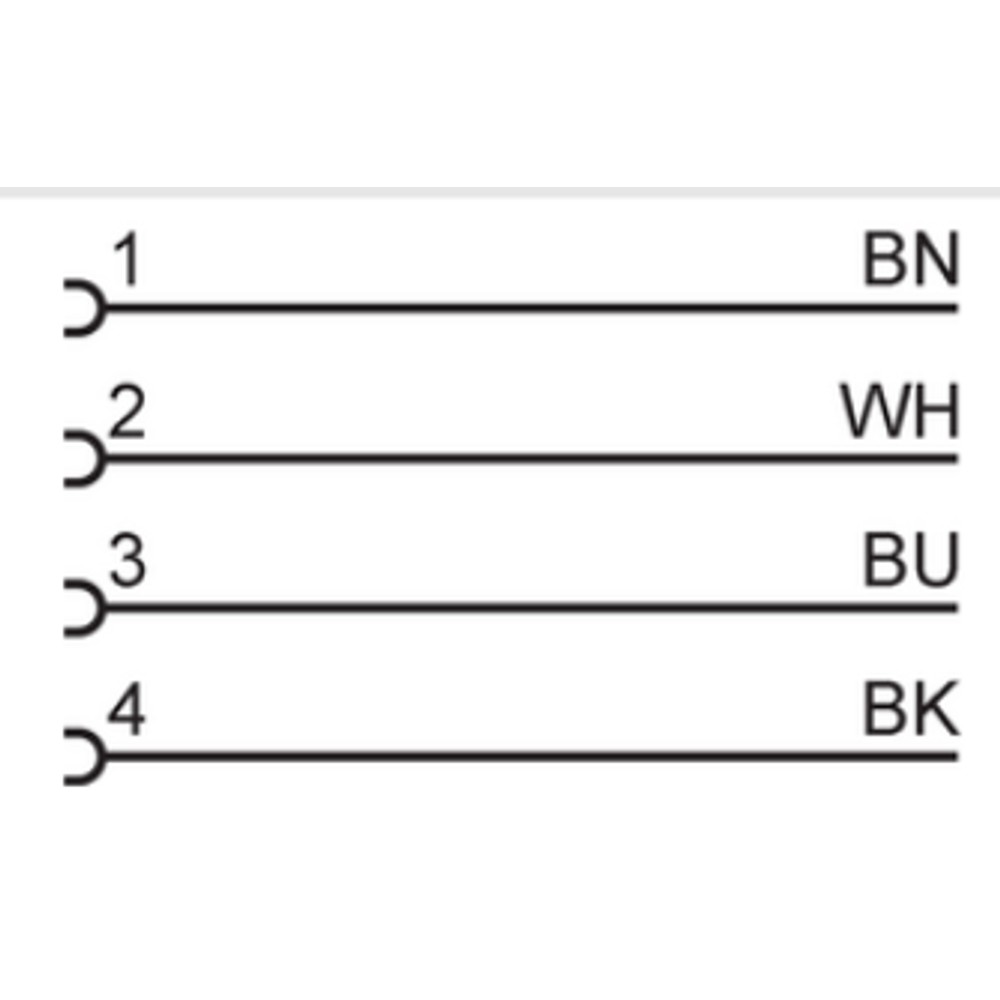

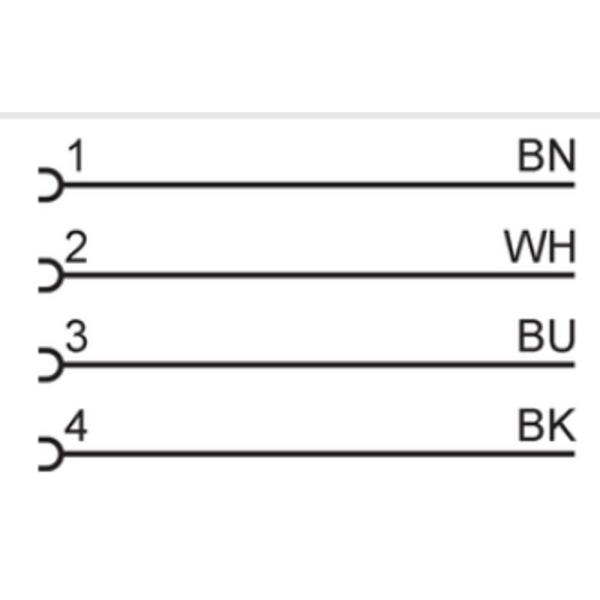

Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada na ficha.
