Cabo de Conexão Fêmea M12 ifm 5m

Pré-visualizar: EVT001 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 5m PVC IP69K

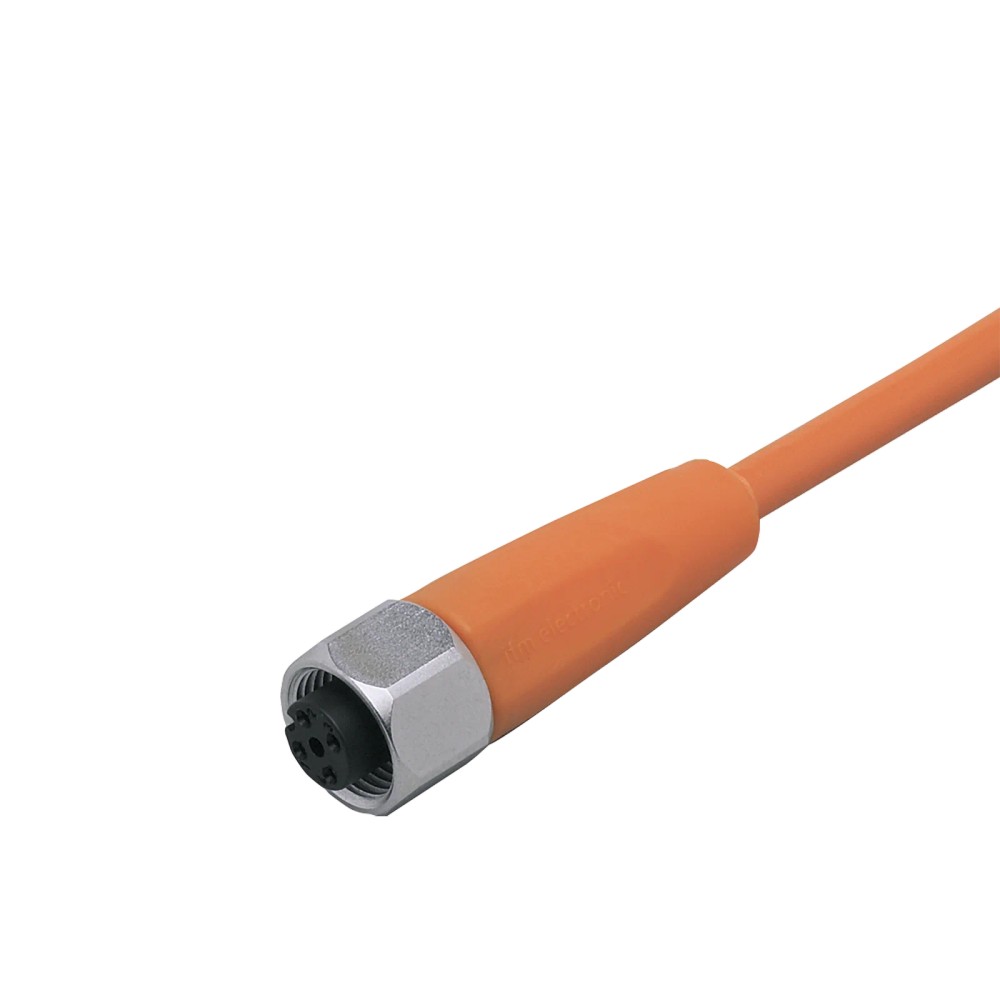

EVT001 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 5m PVC IP69K

Imagem meramente ilustrativa

R$ 235,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVT001
EAN: 4021179021876
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "EVT001 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 5m PVC IP69K"

Destaques do Produto

Conector

Fêmea M12 reto, codificação A, 4 contatos

Comprimento

5 m

Condutor

4 x 0,34 mm²

Limites elétricos

< 250 V AC / < 300 V DC; carga total de 4 A

Ambiente

Graus de proteção IP65, IP67, IP68 e IP69K; cabo sem silicone

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão fêmea M12 ifm EVT001, 5 m, PVC, IP69K

O ifm EVT001 é um cabo de conexão de 5 m com conector fêmea M12 reto, para estabelecer uma conexão elétrica em instalações industriais. A ficha indica aplicação em áreas úmidas e higiênicas da indústria de alimentos. Possui cabo em PVC, contatos dourados e graus de proteção IP65, IP67, IP68 e IP69K. A tensão informada é inferior a 250 V AC e inferior a 300 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVT001
Tipo de conexão	Conector fêmea M12 reto, codificação A
Comprimento do cabo	5 m
Condutores	4 x 0,34 mm²
Material do cabo	PVC, cor laranja
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Graus de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 100 °C; aviso cULus: até 50 °C
Material da porca de bloqueio	Aço inoxidável 1.4404 / 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões com receptáculo macho M12 de codificação A, 4 contatos, desde que a tensão, a corrente e a pinagem sejam compatíveis com o circuito.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação indicada na ficha.
Montagens que necessitem de cabo de 5 m e de cabo sem silicone.

⚠ Considere outro se precisa de:

Não selecionar para circuitos que excedam os limites informados: tensão inferior a 250 V AC e inferior a 300 V DC, e carga total de 4 A.
Não presumir compatibilidade com conector M12 de outra codificação, número de contatos, gênero ou pinagem sem conferir o dispositivo e o esquema elétrico.
Não usar o cabo fora da faixa de temperatura indicada; para a condição cULus, a ficha limita a temperatura ambiente a 50 °C.

APLICAÇÕES E USO

Aplicação declarada: conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos. A ficha declara proteções IP65, IP67, IP68 e IP69K; a proteção efetiva depende do acoplamento e da montagem corretos.
Possibilidade baseada na configuração: ligação de dispositivos com receptáculo macho M12 codificação A e 4 contatos, desde que gênero, pinagem e limites elétricos sejam compatíveis. Confirmar a pinagem nos documentos do equipamento conectado.
Em instalação móvel, respeitar a faixa de temperatura ambiente móvel de 5 a 100 °C e as condições de movimento declaradas pelo fabricante. A ficha não especifica protocolo de comunicação nem aplicação para circuitos acima dos limites elétricos.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea M12 ifm EVT001, 5 m, PVC, IP69K, verifique estes pontos:

Escolha o EVT001 quando

A instalação exigir cabo de conexão de 5 m, conector fêmea M12 reto com codificação A e 4 contatos, além de atender aos limites elétricos e ambientais da ficha.

Verifique antes de substituir ou especificar

Confirme no equipamento a codificação, o gênero, os contatos e a pinagem do M12, bem como tensão e corrente do circuito. A designação M12, isoladamente, não comprova compatibilidade elétrica.

Procure outra configuração quando

O projeto exigir comprimento, configuração de conector, codificação ou limites elétricos diferentes dos especificados para este modelo. A ficha não identifica modelos alternativos; consulte o catálogo ifm para localizar uma variante adequada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Identificação do fabricante informada no anúncio.
Modelo	EVT001	Código do produto indicado no anúncio.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação do produto.
Aplicação declarada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação informada na ficha; não amplia os limites ambientais especificados.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

Conexão elétrica
Conector	1 x M12, reto, fêmea	Configuração da conexão; verificar o receptáculo correspondente no dispositivo.
Codificação	A	Codificação mecânica declarada para o conector.
Contatos	4, dourados	Número e acabamento dos contatos do conector.
Cabo	5 m, PVC, laranja, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e comprimento do cabo conforme ficha técnica.
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão informados pelo fabricante.
Capacidade de carga total	4 A	Valor declarado para a carga total; considerar as condições de uso do fabricante.
Classe de proteção elétrica	II	Classificação informada na ficha; não substitui a verificação dos requisitos da instalação.

Materiais e construção
Material do cabo e corpo	PVC	Material declarado para o cabo e o corpo do conector.
Material da porca de bloqueio	Aço inoxidável 1.4404 / 316L	Material especificado para o bloqueio do conector.
Material da vedação	EPDM	Material de vedação declarado.
Livre de silicone	Sim	Característica declarada na ficha.
Contatos banhados a ouro	Sim	Acabamento dos contatos informado na ficha.
Dimensões	15,5 x 15,5 x 45 mm	Dimensões informadas para o conector.
Peso	203,2 g	Peso registrado no conjunto de dados do produto.

Proteção e condições ambientais
Graus de proteção	IP65, IP67, IP68 e IP69K	Classificações declaradas; a proteção depende de acoplamento e instalação adequados.
Temperatura ambiente	-25 a 100 °C	Faixa declarada para a condição indicada pelo fabricante.
Temperatura ambiente móvel	5 a 100 °C	Faixa informada para a condição móvel.
Aviso cULus de temperatura ambiente	Até 50 °C	Limite indicado no aviso cULus da ficha.
Temperatura de armazenamento	-25 a 55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10 a 100%	Faixa informada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação citada na ficha para armazenamento.

Dados mecânicos e movimento
Raio mínimo de flexão	10 x diâmetro do cabo	Raio mínimo declarado; usar o diâmetro do cabo como referência, sem interpretar como 10 mm.
Ciclos de curvatura	> 1.000.000	Valor de ciclos informado na ficha, sujeito às condições de ensaio e uso do fabricante.
Tolerância a dobras e deslocamentos	Sim	Característica declarada; não substitui os limites de movimento especificados.
Esforço de torção	± 180 °/m	Limite de torção informado pelo fabricante.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento especificada na ficha.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa informada para o bloqueio do conector.

COMPATIBILIDADE

Comunicação

• Cabo passivo de conexão; a ficha não declara protocolo de comunicação específico. A compatibilidade de sinal depende da pinagem e dos limites elétricos do dispositivo conectado.

Conexões

Elétrica Cabo de 5 m, PVC laranja, 4 x 0,34 mm²; conector fêmea M12 reto, codificação A, 4 contatos dourados. Tensão informada: < 250 V AC / < 300 V DC; capacidade de carga total: 4 A. Conferir pinagem e características do circuito do equipamento conectado.

Processo Conexão elétrica por conector M12; não é uma conexão de processo para fluido ou gás.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Acoplamento a um receptáculo macho M12 reto de codificação A e 4 contatos, com pinagem correspondente e circuito dentro dos limites especificados.	✓	A configuração do cabo é M12 fêmea, codificação A, com 4 contatos; compatibilidade efetiva também depende da pinagem do equipamento.
Conexão a receptáculo de outro gênero, outra codificação ou número diferente de contatos.	✗	A ficha especifica conector fêmea M12, codificação A, com 4 contatos; não declara compatibilidade mecânica com configurações diferentes.
Circuito com tensão ou carga acima dos limites informados.	✗	A ficha informa tensão inferior a 250 V AC e inferior a 300 V DC, e capacidade de carga total de 4 A.
Uso em área úmida ou higiênica da indústria de alimentos, respeitando as condições de instalação e os graus de proteção declarados.	✓	Essa aplicação é indicada na ficha, que declara graus de proteção IP65, IP67, IP68 e IP69K.

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea M12 ifm EVT001, 5 m, PVC, IP69K

Desenergize o circuito antes de instalar ou desconectar o cabo.
Confirme que o receptáculo do equipamento é M12 macho, codificação A, com 4 contatos, e que a pinagem corresponde à aplicação.
Verifique se a tensão e a corrente do circuito permanecem dentro dos limites declarados para o cabo.
Inspecione o cabo, os contatos, a vedação e as superfícies de acoplamento; não instale componentes danificados ou contaminados.
Acople os conectores alinhando a codificação, sem forçar a rosca, e aperte dentro da faixa de torque indicada pelo fabricante.
Roteie o cabo sem exceder o raio mínimo de flexão; após a conexão, confira o assentamento e a continuidade elétrica antes de energizar.

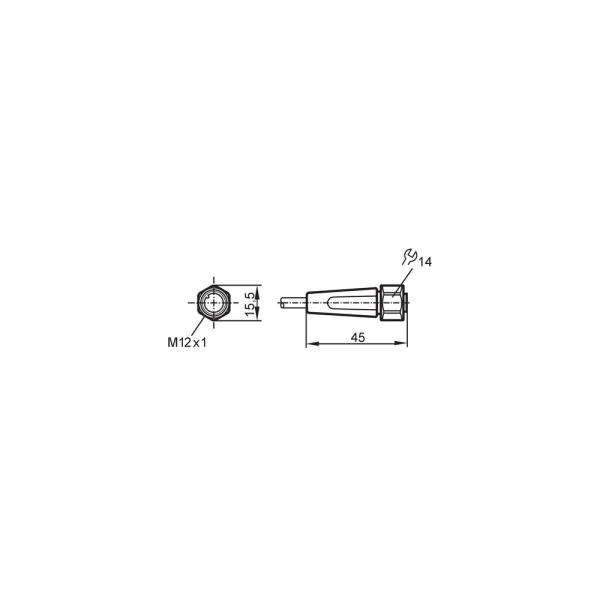

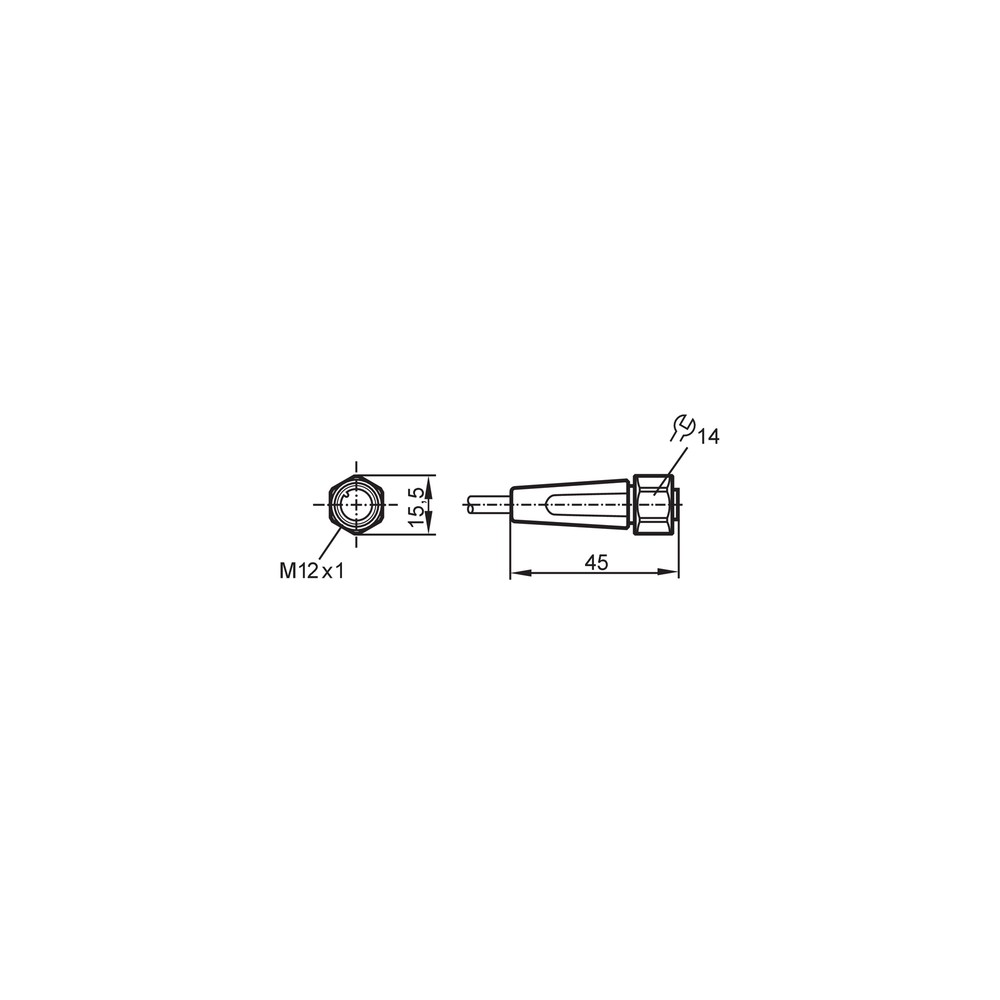

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não recebe sinal.	Conector não totalmente acoplado, contato danificado ou pinagem incompatível com o dispositivo.	Desenergize o circuito, inspecione os contatos e confira a pinagem do cabo com o esquema do equipamento conectado.
Falha intermitente durante movimento do cabo.	Cabo submetido a flexão abaixo do raio mínimo, torção ou movimento além das condições declaradas.	Inspecione o trajeto e compare o raio de curvatura e o movimento com os limites indicados na ficha.
Umidade ou contaminação aparece na conexão.	Acoplamento incompleto, vedação danificada ou condição de instalação que não mantém o grau de proteção declarado.	Com o circuito desenergizado, examine a vedação e as superfícies de acoplamento e confirme que o conector está corretamente montado.
A conexão aquece ou apresenta interrupção sob carga.	Circuito acima da capacidade declarada, contato com conexão inadequada ou conexão elétrica defeituosa.	Meça a corrente e a tensão do circuito e inspecione o acoplamento; compare os valores com os limites da ficha.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica EVT001 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVT001 e para que tipo de instalação serve?

É um cabo de conexão ifm com conector fêmea M12, indicado na ficha para áreas úmidas e higiênicas da indústria de alimentos. A compatibilidade com o equipamento depende também da codificação, da pinagem e dos limites elétricos.

O que acompanha a compra?

A ficha informa uma peça por embalagem. Não há acessórios listados como inclusos.

Posso conectar o EVT001 a qualquer dispositivo M12?

Não necessariamente: o cabo tem conector fêmea M12 reto, codificação A e 4 contatos. Confira no dispositivo o gênero, a codificação e a pinagem antes de conectar.

Qual é o limite elétrico que preciso conferir antes de usar?

A ficha informa tensão inferior a 250 V AC e inferior a 300 V DC, além de capacidade de carga total de 4 A. Verifique os requisitos do circuito e do equipamento conectado.

Este cabo serve para uma conexão M12 de outra codificação ou com outro número de contatos?

A ficha especifica codificação A e 4 contatos, portanto não declara compatibilidade com outras configurações. Confirme a configuração necessária no equipamento e selecione um cabo correspondente.

Posso usar o cabo acima de 100 °C ou em condição cULus acima de 50 °C?

A ficha indica temperatura ambiente de -25 a 100 °C e traz aviso cULus de até 50 °C. Não exceda o limite aplicável à condição e à certificação da instalação.

O sinal falha quando o cabo se movimenta; o que devo verificar antes de trocá-lo?

Inspecione danos no cabo e confira se o raio de curvatura, a torção e as condições de movimento respeitam os limites informados. Verifique também se os conectores permanecem corretamente acoplados.

A conexão não funciona mesmo com o conector encaixado; qual é o primeiro diagnóstico?

Confirme a pinagem entre o cabo e o dispositivo e verifique continuidade e integridade dos contatos com o circuito desenergizado. O encaixe M12, por si só, não confirma compatibilidade elétrica.

Devo comprar este cabo ou procurar um modelo com outro comprimento ou conector?

Escolha o EVT001 se a aplicação exigir 5 m e a configuração M12 fêmea, reta, codificação A, de 4 contatos. Se o projeto exigir outra configuração, consulte o catálogo ifm para identificar a variante apropriada.

Como evitar danificar o cabo durante a montagem?

Alinhe a codificação antes de acoplar e não force o conector. Respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo e o torque de aperto indicado na ficha.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento do conector M12 indicada para orientar o acoplamento mecânico. (Ref.: codificação do conector: A)

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de agentes externos, condicionada à montagem correta. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de flexão

Menor raio de curvatura indicado para o cabo; deve ser calculado com base no diâmetro do próprio cabo. (Ref.: mín. 10 x diâmetro do cabo)

Capacidade de carga total

Corrente total de carga indicada pelo fabricante para o cabo, a ser considerada na seleção do circuito. (Ref.: 4 A)

Torque de aperto

Faixa de torque informada para apertar o bloqueio da conexão, evitando montagem fora da especificação. (Ref.: 0,6 a 1,5 Nm)
