Cabo de Conexão Fêmea M12 IFM EVS019 3m PVC

Pré-visualizar: EVS019 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 3m PVC IP67

EVS019 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 3m PVC IP67

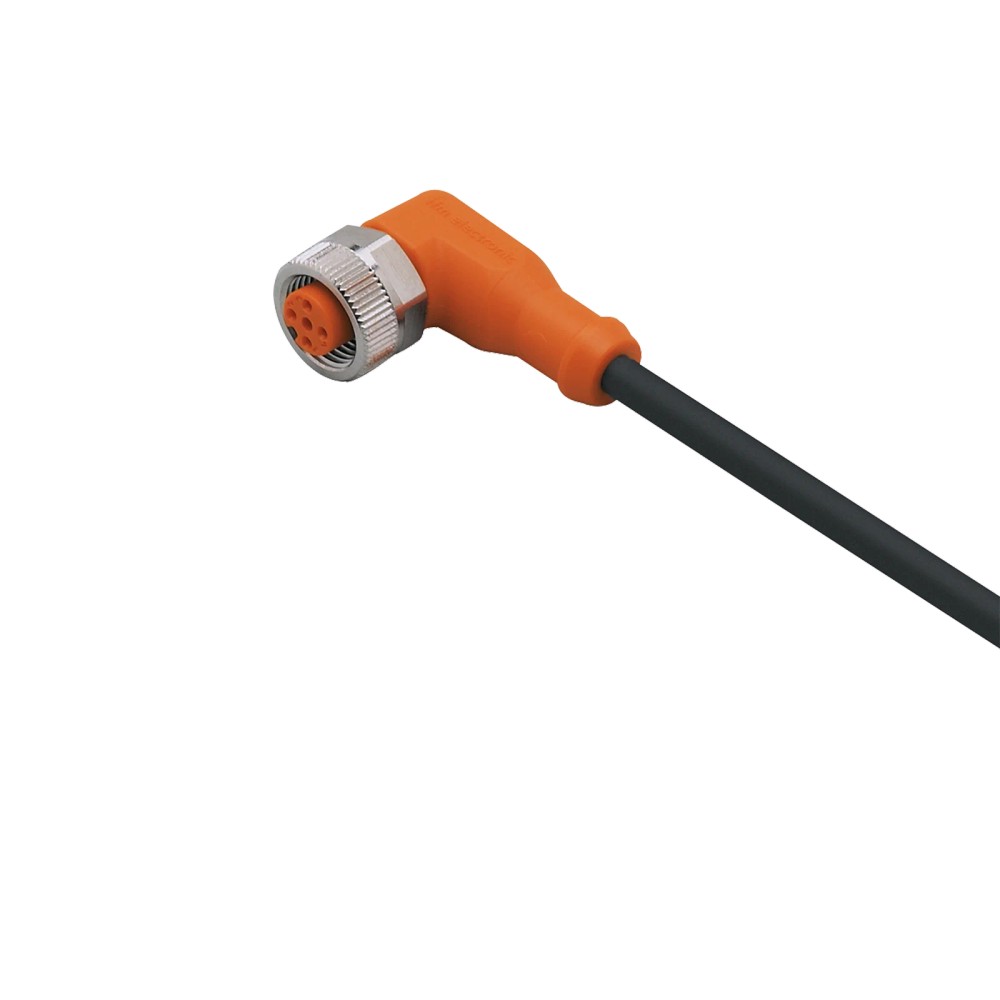

Imagem meramente ilustrativa

R$ 172,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVS019
EAN: 4021179276306
NCM do produto: 85444200

Destaques do Produto Tipo de Conector...mais

Fechar menu

Saiba mais sobre: "EVS019 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 3m PVC IP67"

Destaques do Produto

Tipo de Conector

Fêmea M12 Angular

Comprimento

3 metros

Material

PVC

Grau de Proteção

IP65 / IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVS019 IFM - Cabo de Conexão Fêmea M12 Angular, 3m PVC

O cabo de conexão EVS019 da ifm electronic é projetado para interligação confiável em ambientes industriais, garantindo vedação IP67. Com 3 metros de comprimento e contatos banhados a ouro, ele minimiza perdas de sinal e resiste a ciclos de movimentação padrão. É a solução ideal para conectar sensores e atuadores com conector M12 em máquinas e linhas de montagem.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVS019
Comprimento	3 m
Conector	M12 Angular (Fêmea)
Material	PVC
Proteção	IP 65, IP 67
Corrente	4 A
Temperatura	-25...70 °C
Marca	ifm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial geral
Conexão de sensores M12 em ambientes IP65/67
Aplicações estáticas ou com movimentação cíclica moderada

⚠ Considere outro se precisa de:

Aplicações com exposição contínua a produtos químicos que degradam PVC
Ambientes com movimento robótico de alta flexão constante
Submersão permanente (IP67 não é para uso submerso contínuo)

APLICAÇÕES E USO

Conexão de sensores de proximidade
Interfaces de sistemas de visão industrial
Automação de máquinas de empacotamento
Sistemas de transporte e triagem

COMO ESCOLHER

Antes de comprar o EVS019 IFM - Cabo de Conexão Fêmea M12 Angular, 3m PVC, verifique estes pontos:

Quando escolher este cabo

Ideal para instalações fixas ou com movimentação moderada em ambientes industriais secos ou com respingos de água, onde o PVC atende aos requisitos químicos e mecânicos.

Quando buscar outra alternativa

Se a aplicação exigir resistência a óleos pesados, alta flexibilidade robótica ou temperatura extrema, busque cabos em material PUR ou com certificação para esteira porta-cabos.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material do invólucro	TPU	Material do corpo do conector
Material da porca	Latão, niquelado	Elemento de travamento
Grau de proteção	IP 65, IP 67	Vedação contra sólidos e líquidos

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de isolamento elétrico
Capacidade de carga total	4 A	Corrente máxima nominal
Classe de proteção	II	Isolamento de segurança

Condições Ambientais
Temperatura ambiente	-25...70 °C	Operação em repouso
Temperatura ambiente (móvel)	5...70 °C	Operação em movimento

COMPATIBILIDADE

Comunicação

• Sinais analógicos (corrente/tensão)

• Sinais digitais (PNP/NPN)

• IO-Link (ponto a ponto)

Conexões

Elétrica Cabo 3 x 0,25 mm² em PVC

Processo M12 angular (Fêmea)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com respingos de água (IP67)	✓	O produto possui vedação classificada como IP67.
Movimentação robótica intensa (esteira porta-cabos)	✗	O cabo não possui especificação de alta flexibilidade necessária para robótica.
Conexão de sensores M12 padrão	✓	Compatibilidade mecânica e elétrica direta com padrão M12 A-coded.

INSTALAÇÃO

Como instalar o EVS019 IFM - Cabo de Conexão Fêmea M12 Angular, 3m PVC

Desligue a energia do sistema antes de realizar a conexão.
Verifique se o conector fêmea e o sensor estão limpos e secos.
Alinhe a codificação A do conector com a entrada do dispositivo.
Pressione o conector e rosqueie a porca manualmente.
Utilize uma chave dinamométrica para aplicar o torque entre 0,6 e 1,5 Nm.
Fixe o cabo evitando raios de curvatura inferiores a 45 mm (10x o diâmetro).

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Umidade penetrando no conector ou falha de sinal intermitente	Torque de aperto fora da especificação (0,6...1,5 Nm)	Verificar se o conector está firmemente rosqueado e se a vedação FKM está intacta
Rompimento interno de fios ou falhas elétricas	Raio de curvatura inferior ao permitido (< 10x diâmetro)	Inspecionar o cabo visualmente em busca de dobras acentuadas ou marcas de estrangulamento
Sinal com ruído ou ausência de comunicação	Acúmulo de sujeira nos contatos	Limpar os contatos do conector fêmea com limpador de contatos dielétrico
Leituras erráticas em sinais analógicos sensíveis	Interferência eletromagnética (cabo sem blindagem)	Testar a passagem do cabo longe de cabos de potência ou motores

DOCUMENTAÇÃO TÉCNICA

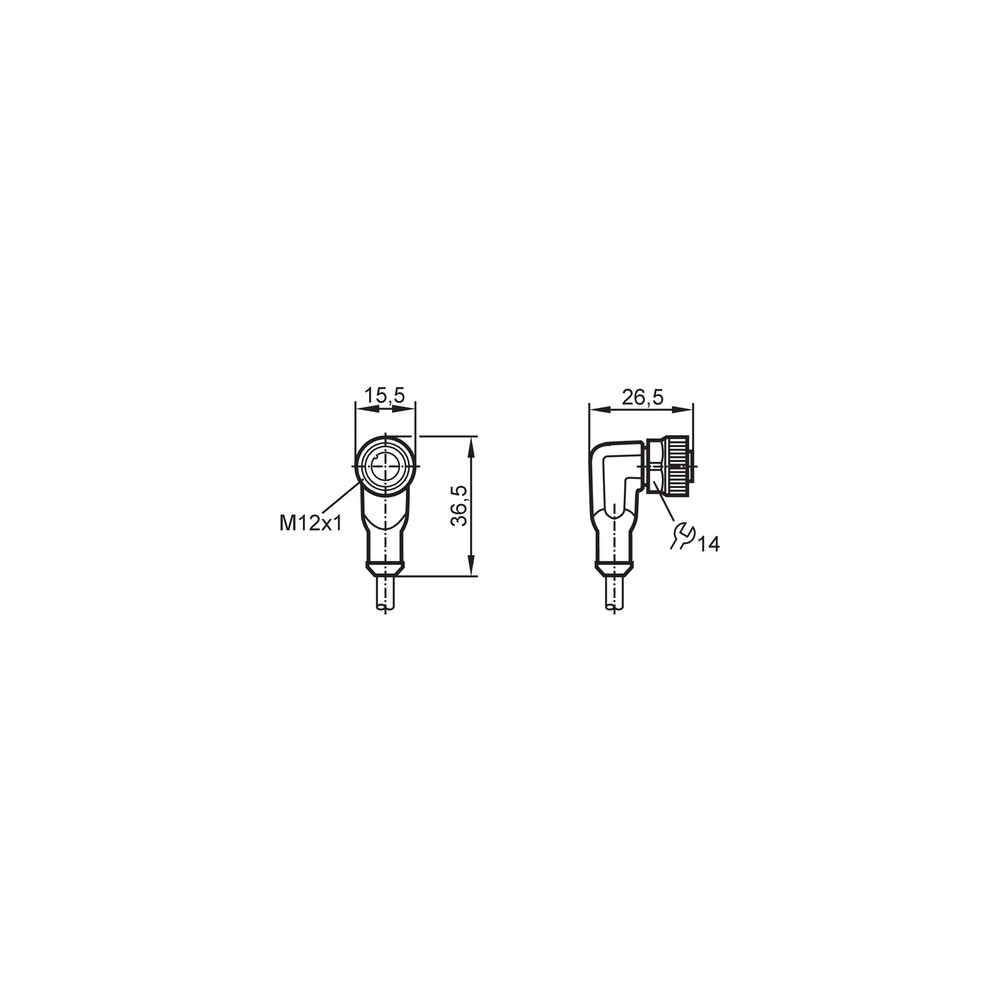

Datasheet EVS019 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de conexão EVS019 e qual sua principal função?

Este é um cabo de conexão industrial com conector fêmea M12 angular, projetado para transmitir sinais e energia em sistemas de automação.

Quais são as características técnicas mais relevantes deste cabo?

O cabo possui 3 metros de comprimento, revestimento em PVC, grau de proteção IP65/IP67 e contatos banhados a ouro.

Para quais tipos de ambiente ou aplicação este cabo não é recomendado?

Este cabo não é adequado para aplicações com alta torção contínua ou submersão permanente, pois seu raio de curvatura é limitado a 10 vezes o diâmetro do cabo.

Existem restrições de compatibilidade química para o revestimento deste cabo?

O modelo não deve ser utilizado em aplicações que exijam resistência a produtos químicos agressivos que degradem o revestimento de PVC.

O que devo verificar se o equipamento conectado parar de funcionar repentinamente?

Se a conexão apresentar falhas, verifique se a porca de latão niquelado está apertada com o torque correto (0,6...1,5 Nm) e inspecione o estado dos pinos do conector.

Quais sinais indicam que o cabo precisa ser substituído?

Sintomas como intermitência na leitura podem indicar desgaste no cabo ou oxidação nos contatos, verifique visualmente o revestimento quanto a rachaduras.

Como decidir entre este modelo e um cabo com revestimento PUR?

A escolha entre modelos depende da necessidade de blindagem, comprimento e ambiente. Este modelo EVS019 é ideal para aplicações padrão onde o PVC é suficiente.

Por que optar por este cabo pré-montado em vez de montar um conector no local?

O EVS019 é uma solução de conexão pronta, enquanto cabos cortados requerem montagem manual de conectores, o que pode comprometer a vedação IP67 se não for feito corretamente.

Quais cuidados tomar durante a passagem do cabo na máquina?

A instalação deve garantir que o raio de curvatura mínimo de 10 vezes o diâmetro do cabo (4,5 mm) seja respeitado para evitar danos internos aos condutores.

Como posso garantir que estou adquirindo um produto original?

O produto é original da ifm electronic, com faturamento direto do fabricante para garantir a procedência técnica e qualidade do componente.

GLOSSÁRIO TÉCNICO

IP67

Grau de proteção que garante vedação contra poeira e resistência à imersão temporária em água.

Conector M12

Padrão de conexão circular para sensores e atuadores industriais, com rosca de 12 mm.

PVC

Policloreto de vinila, material do revestimento do cabo com boa resistência mecânica para uso geral.

Codificação A

Padrão de entalhe no conector que garante o alinhamento correto dos pinos na conexão. (Ref.: Conexão elétrica)

Ciclos de curvatura

Número de vezes que o cabo suporta flexão antes de sofrer fadiga mecânica. (Ref.: 1 Mio)
