Cabo de Conexão M12 IFM EVS008

Pré-visualizar: EVS008 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 5m PVC LED IP67

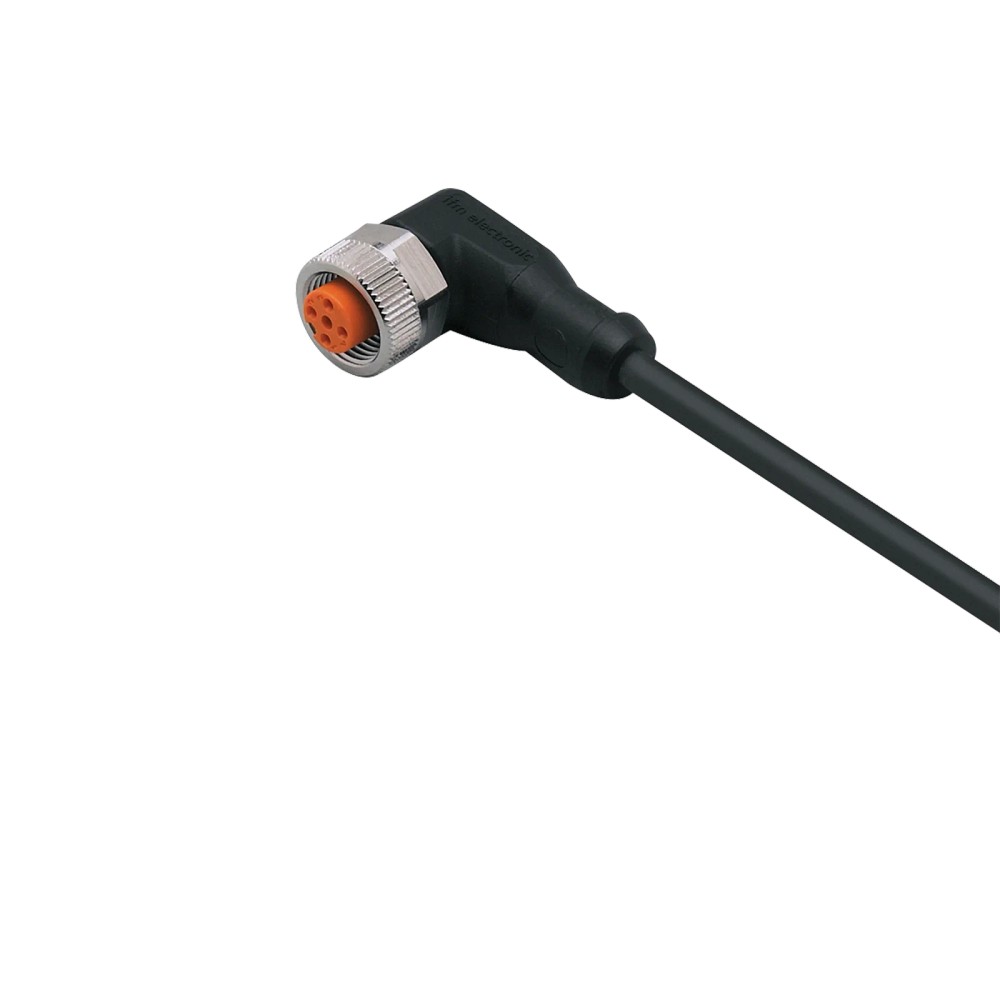

EVS008 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 5m PVC LED IP67

Imagem meramente ilustrativa

R$ 227,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVS008
EAN: 4021179270939
NCM do produto: 85444200

Destaques do Produto Comprimento 5 metros...mais

Fechar menu

Saiba mais sobre: "EVS008 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 5m PVC LED IP67"

Destaques do Produto

Comprimento

5 metros

Tipo de Conector

M12 Fêmea Angular

Função Elétrica

PNP

Grau de Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVS008 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 5m PVC LED IP67

Este cabo de conexão fêmea M12 angular de 5 metros foi desenvolvido para aplicações em automação industrial, garantindo conectividade confiável com proteção IP67. O modelo conta com indicação de status por LEDs (verde para operação e amarelo para chaveamento) e é otimizado para sistemas PNP. Possui contatos banhados a ouro e revestimento em PVC, assegurando durabilidade em ambientes exigentes.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVS008
Comprimento	5 m
Conexão	M12 Angular
Lógica Elétrica	PNP
Proteção	IP65/IP67
Indicação	LED Verde/Amarelo
Material	PVC / TPU
Corrente	4 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação com sensores PNP
Conexões em máquinas com espaço limitado (conector angular)
Ambientes com presença de umidade e poeira (IP67)

⚠ Considere outro se precisa de:

Circuitos com lógica de saída NPN (devido ao LED interno configurado para PNP)
Exposição contínua a temperaturas acima de 70°C
Aplicação em submersão prolongada fora das especificações IP67

APLICAÇÕES E USO

Sistemas de automação industrial
Conexão de sensores e atuadores em esteiras transportadoras
Aplicações com M12 codificação A
Ambientes industriais com necessidade de proteção IP67 contra umidade e partículas

COMO ESCOLHER

Antes de comprar o EVS008 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 5m PVC LED IP67, verifique estes pontos:

Verificação de Conector M12

Certifique-se de que o dispositivo a ser conectado possui interface M12 codificação A. Conectores de outras codificações não são compatíveis.

Análise da Lógica PNP

Utilize este cabo em sistemas PNP. Caso seu sistema seja NPN, o LED de indicação não funcionará corretamente, podendo causar diagnósticos equivocados.

Limites de Carga

O cabo suporta até 4A. Verifique se o consumo total da carga (sensor + atuadores ligados) não excede este valor.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	10...36 V DC	Faixa nominal para alimentação do circuito de sinal.
Capacidade de carga total	4 A	Limite máximo de corrente suportada pelo condutor.
Função elétrica	PNP	Configuração da lógica de comutação.

Dados Mecânicos
Comprimento do cabo	5 m	Extensão do cabo para instalação.
Tipo de conexão	M12 angular	Geometria do conector para acesso facilitado.
Material do invólucro	TPU preto transparente	Material do corpo do conector.
Esforço de torção	± 180 °/m	Resistência à torção para aplicações móveis.

Condições Ambientais
Grau de proteção	IP65 / IP67	Resistência a poeira e jatos/imersão de água.
Temperatura ambiente	-25...70 °C	Faixa operacional térmica recomendada.

Displays
Indicação visual	LED Verde (operação) / LED Amarelo (chaveamento)	Status instantâneo de diagnóstico.

COMPATIBILIDADE

Comunicação

• Sinais Digitais I/O (PNP)

Conexões

Elétrica M12 3 pinos

Processo M12 Angular

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensores PNP	✓	O cabo é desenhado para lógica PNP.
Sensores NPN	✗	Incompatibilidade com o circuito de LED interno.
Ambientes com lavagem industrial (IP67)	✓	A vedação atende aos requisitos de proteção contra jatos de água e imersão.

INSTALAÇÃO

Como instalar o EVS008 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 5m PVC LED IP67

Verifique se o sistema está desenergizado antes da instalação.
Alinhe os pinos do conector fêmea com a entrada do dispositivo macho.
Pressione suavemente o conector até o encosto.
Rosqueie a porca de bloqueio manualmente.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Energize o sistema e verifique os LEDs de status para confirmação de conexão.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED verde de operação não acende.	Ausência de alimentação no circuito ou cabo rompido.	Medir a tensão nos pinos do cabo utilizando um multímetro.
LED amarelo de chaveamento não indica sinal.	Sensor mal posicionado ou falha na comutação.	Confirmar se o sensor detecta o alvo e se a lógica PNP é respeitada.
Sinal intermitente ou falha de comunicação.	Conector mal rosqueado ou oxidação nos contatos.	Reapertar a rosca do conector até o torque especificado e limpar os pinos.
Superaquecimento do conector ou cabo.	Sobrecarga de corrente ou curto-circuito na saída.	Verificar se a carga conectada excede a capacidade nominal de 4 A.

DOCUMENTAÇÃO TÉCNICA

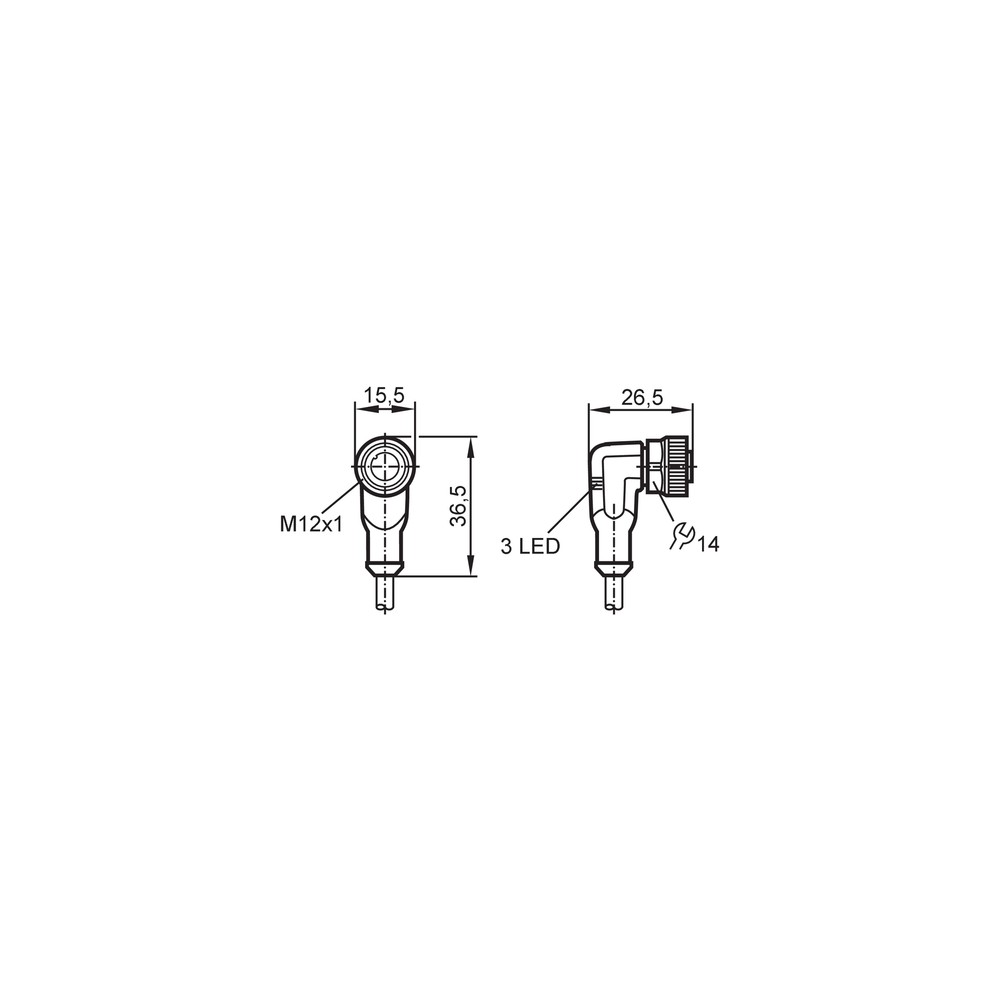

Datasheet Técnico EVS008 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é e para que serve o cabo EVS008 da IFM?

O EVS008 é um cabo de conexão industrial M12 de 5 metros com conector fêmea angular, projetado para transmitir sinais digitais entre sensores e o CLP ou sistemas de automação, contando com indicação visual por LED.

O que acompanha este cabo de conexão?

O cabo acompanha o conector fêmea M12 com corpo em TPU, vedação FKM e contatos banhados a ouro, garantindo robustez e conectividade estável, sem acessórios extras inclusos.

Este cabo funciona em sensores NPN?

Não, este modelo não é compatível com sistemas NPN. O circuito de LED integrado é projetado especificamente para lógica de saída PNP (comutação positiva).

Em quais situações este cabo não é recomendado?

Não deve ser utilizado em aplicações que exijam resistência contínua a temperaturas superiores a 70°C ou exposição a produtos químicos agressivos que degradam o PVC.

O que fazer se o LED de status não acender?

Se o LED verde não acende, verifique primeiro a integridade da fonte de alimentação e se o cabo está corretamente conectado à porta M12; se não houver tensão, o problema reside na fonte ou no cabeamento.

Como diagnosticar uma falha de sinal intermitente?

O sintoma comum é a perda intermitente de sinal ou falha na leitura do sensor; verifique se a porca de bloqueio está devidamente apertada e inspecione os pinos do conector quanto a sujeira ou danos.

Qual a diferença deste cabo para um cabo comum sem LED?

Escolha este modelo se você precisa de monitoramento visual imediato (LED) diretamente na conexão do sensor; cabos sem LED são indicados para locais onde a indicação visual não é necessária ou o custo precisa ser minimizado.

Este cabo é adequado para ambientes industriais exigentes?

Para automação industrial padrão, este cabo é a escolha ideal devido à sua robustez IP67 e contatos dourados, sendo uma alternativa superior a cabos de uso comercial que não possuem certificação industrial.

Como devo realizar a instalação correta?

A instalação exige apenas o encaixe manual do conector M12 angular no dispositivo, seguido do aperto da porca de bloqueio com torque manual de 0,6 a 1,5 Nm para garantir a vedação IP67.

Qual a procedência deste cabo de conexão?

A IFM Electronic fabrica e garante a procedência deste produto, com o faturamento e suporte técnico intermediados pela Melhor Indústria para simplificar o processo de aquisição.

GLOSSÁRIO TÉCNICO

PNP

Tipo de transistor de saída onde o sinal de chaveamento é positivo (comuta o positivo). (Ref.: Função Elétrica)

IP67

Grau de proteção que garante vedação contra poeira e imersão temporária em água. (Ref.: Grau de proteção)

TPU

Poliuretano Termoplástico, material do corpo do conector com alta resistência à abrasão e flexibilidade. (Ref.: Material do invólucro)

FKM

Fluoroelastômero, material utilizado na vedação para garantir alta resistência química e térmica. (Ref.: Vedação)

Codificação A

Padrão de pinagem M12 para sinais padrão e I/O de sensores e atuadores. (Ref.: Conexão elétrica)
