EVM109 IFM - Cabo de Ligação ifm Aplicações Móveis 10m PUR M12 Reto

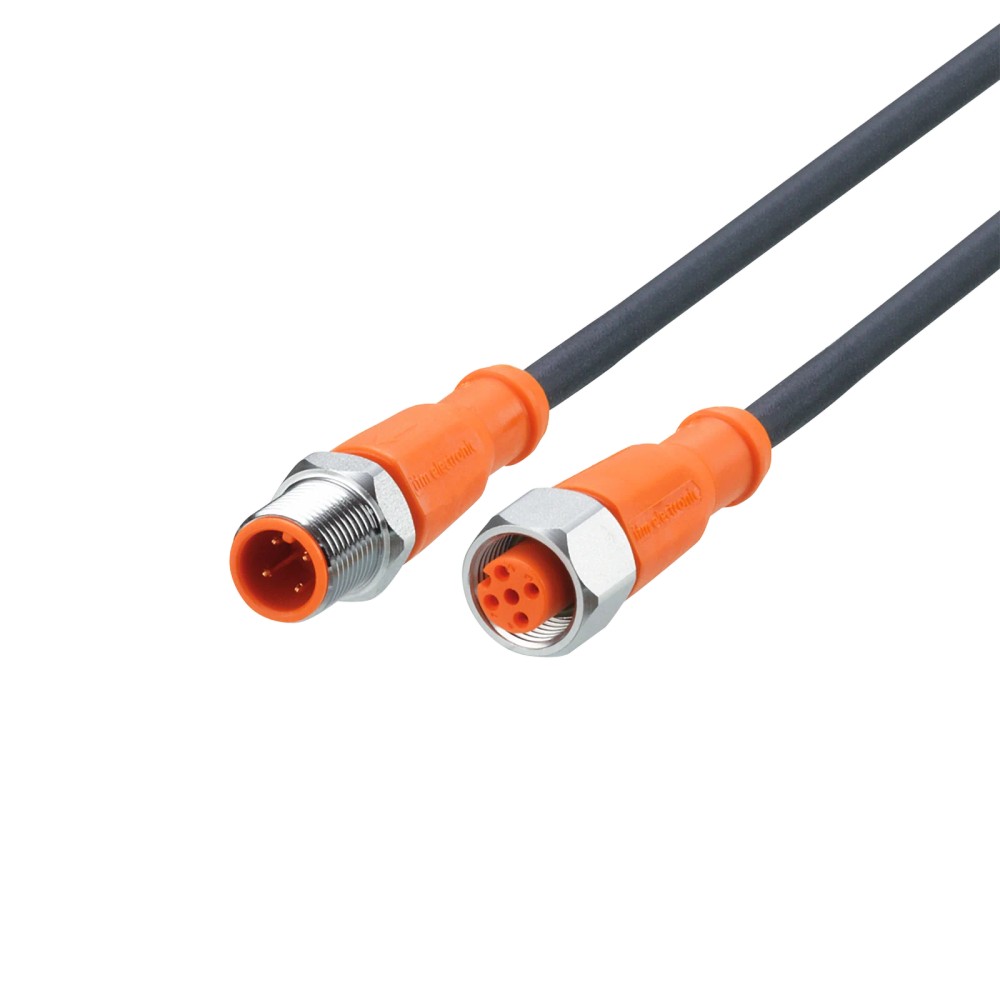

Imagem meramente ilustrativa

R$ 588,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVM109
EAN: 4021179343282
NCM do produto: 85444200

Destaques do Produto Comprimento 10 metros...mais

Fechar menu

Saiba mais sobre: "EVM109 IFM - Cabo de Ligação ifm Aplicações Móveis 10m PUR M12 Reto"

Destaques do Produto

Comprimento

10 metros

Tipo de Conector

M12 Reto / M12 Reto

Material de Revestimento

PUR (Poliuretano)

Grau de Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação ifm EVM109 - 10m PUR M12 Reto

O EVM109 é um cabo de ligação industrial de alta resistência com 10 metros de comprimento e conectores M12 (reto). Ele é projetado para aplicações em ambientes móveis e severos, possuindo revestimento em PUR que oferece flexibilidade e durabilidade. Destaca-se por ser isento de halogênio e silicone, com contatos banhados a ouro para garantir uma conexão elétrica confiável.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVM109
Marca	ifm electronic
Comprimento	10 m
Material	PUR
Conexão	M12 Reto / M12 Reto
Grau IP	IP65, IP67, IP68, IP69K
Corrente Máx.	4 A
Temperatura	-40 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações móveis com movimentação constante
Ambientes com presença de óleos e lubrificantes
Locais que exigem grau de proteção IP69K
Instalações onde o cabo estará sujeito a torção (até ± 180°/m)

⚠ Considere outro se precisa de:

Locais com temperatura ambiente constante superior a 90 °C
Aplicações que exigem corrente acima de 4 A
Uso com conectores de codificação diferente de A
Curvaturas com raio inferior a 49 mm (10x o diâmetro do cabo)

APLICAÇÕES E USO

Sistemas de automação móvel com vibração constante
Ambientes industriais de processamento de alimentos com necessidade de lavagem (alta pressão)
Equipamentos de automação sujeitos a ciclos de dobramento frequentes
Conexão de sensores e atuadores em linhas de montagem automotiva

COMO ESCOLHER

Antes de comprar o Cabo de Ligação ifm EVM109 - 10m PUR M12 Reto, verifique estes pontos:

Aplicações de Alta Dinâmica

Escolha este produto para aplicações com movimentação constante, robótica ou esteiras, onde a resistência a ciclos de dobra (> 5 milhões) é necessária.

Ambientes de Higienização

Selecione esta versão com grau IP69K e porca em inox se o seu processo envolver lavagem diária com jato de alta pressão, garantindo a integridade dos contatos.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Comprimento	10 m	Comprimento total do cabo
Revestimento	PUR	Material externo resistente
Diâmetro do cabo	4,9 mm	Diâmetro nominal

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de isolamento
Corrente máxima	4 A	Capacidade de carga
Classe de proteção	II	Segurança elétrica

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Proteção contra fluidos
Temperatura ambiente	-40...90 °C	Faixa de operação

COMPATIBILIDADE

Comunicação

• Sinais analógicos padrão

• Sinais digitais/binários

• Protocolos IO-Link (quando aplicável ao sensor conectado)

Conexões

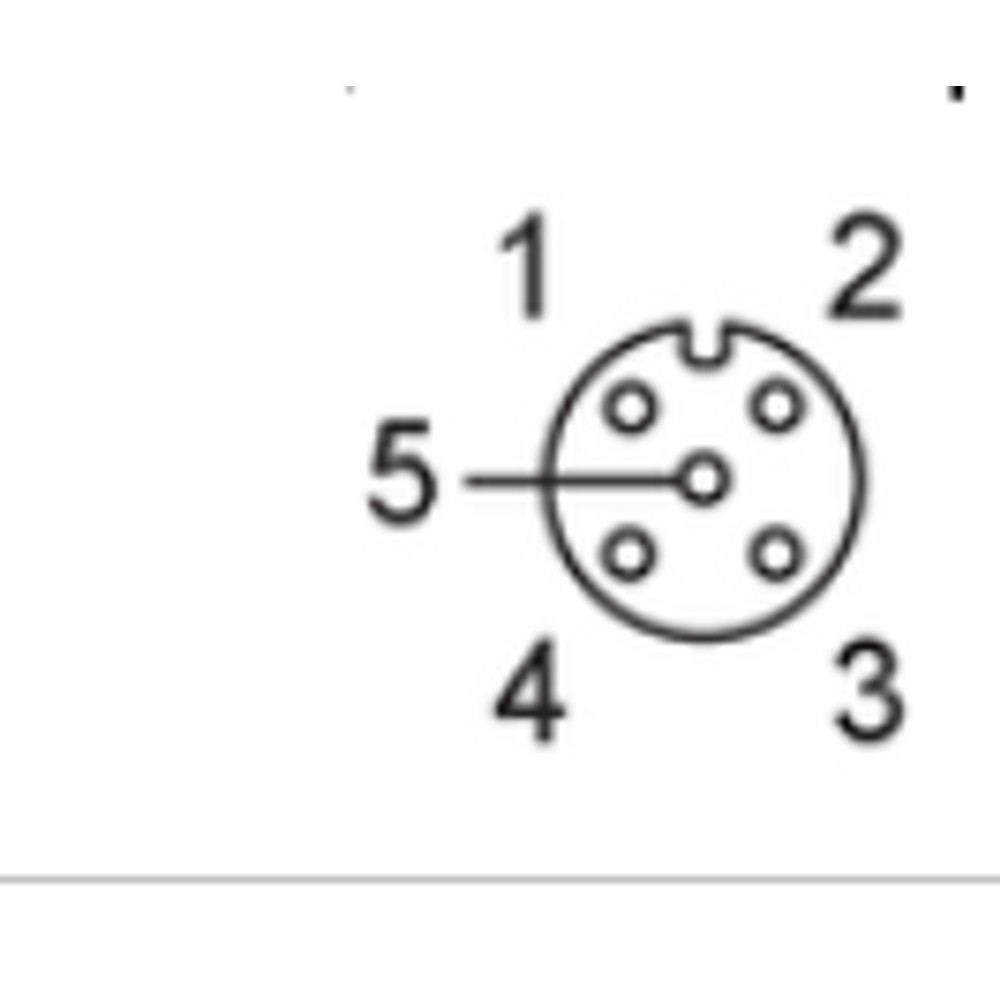

Elétrica 4 x 0,34 mm² (42 x Ø 0,1 mm)

Processo M12, 4 polos

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensores M12 com codificação A	✓	Compatibilidade mecânica e elétrica garantida pela norma de conectores.
Aplicações de alta temperatura (> 90 °C)	✗	O material PUR e a vedação FKM perdem características mecânicas acima desta temperatura.
Uso em ambiente de lavagem industrial	✓	Classificação IP69K assegura resistência à água sob alta pressão.

INSTALAÇÃO

Como instalar o Cabo de Ligação ifm EVM109 - 10m PUR M12 Reto

Verifique a integridade física do cabo e dos conectores antes da instalação.
Limpe a rosca do equipamento receptor para evitar contaminação.
Alinhe o conector M12 macho com a porta fêmea, observando a codificação A.
Rosqueie manualmente o conector até o final da rosca.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Fixe o cabo deixando folga suficiente para o movimento, respeitando o raio mínimo de 49mm.

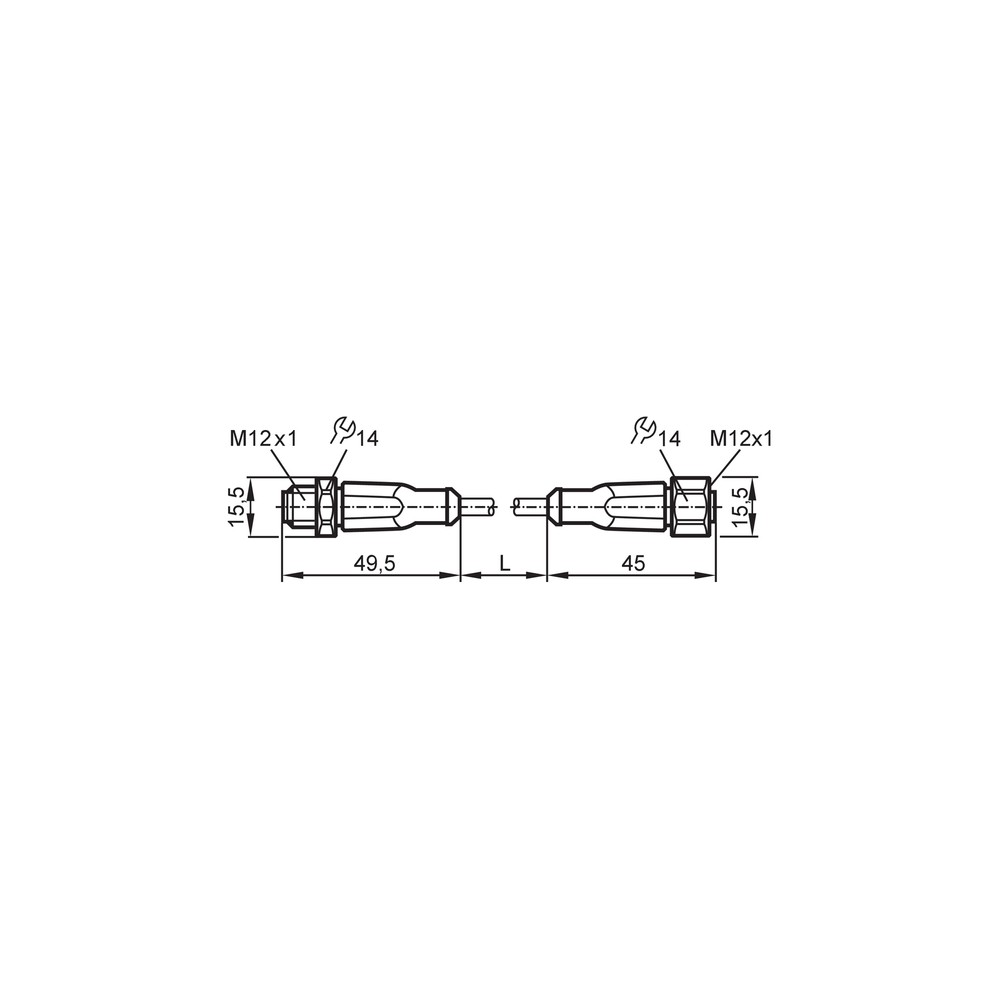

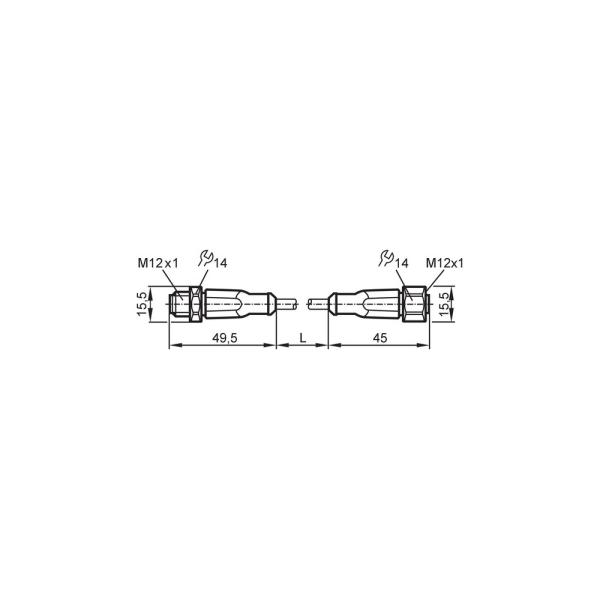

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Perda de sinal intermitente ou queda de comunicação.	Raio de curvatura menor que o especificado, causando ruptura interna.	Verificar continuidade com multímetro e inspecionar dobras agudas no cabo.
Infiltração de líquidos no conector M12.	Torque de aperto fora da faixa (0,6-1,5 Nm), danificando a vedação FKM.	Inspecionar vedação interna e verificar aperto do conector.
Deformação do corpo do conector ou cheiro de queimado.	Sobrecarga de corrente (acima de 4A) gerando superaquecimento.	Medir a corrente de operação do circuito e comparar com o limite do cabo.
Ressecamento do revestimento PUR e rachaduras.	Exposição contínua a temperaturas fora da faixa especificada.	Verificar se a temperatura ambiente no local da instalação está dentro de -40...90 °C.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos - EVM109 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVM109 e quais são suas principais características?

O EVM109 é um cabo de ligação para automação industrial, com 10 metros de comprimento, revestimento em PUR e conectores M12 (reto/reto), ideal para ambientes móveis.

Para quais tipos de ambiente esse cabo é mais indicado?

Este cabo é projetado para aplicações móveis e ambientes industriais difíceis que exigem resistência a torção e ciclos de movimentação frequentes.

Existem restrições de uso ou limitações de temperatura para este cabo?

Não é indicado para aplicações que superem a temperatura de 90 °C ou que demandem uma corrente superior a 4 A, pois isso pode comprometer a integridade do material.

Em quais situações este produto não é adequado?

Não deve ser utilizado em aplicações que exijam normas de compatibilidade diferentes da codificação A do conector M12 ou onde o raio de curvatura seja menor que 10 vezes o diâmetro do cabo.

Como diagnosticar uma falha na conexão do cabo?

Sintomas comuns incluem falhas intermitentes de sinal ou perda de comunicação, frequentemente causadas por fadiga do condutor ou falha na vedação IP.

O que devo verificar antes de substituir o cabo?

Verifique se a isolação externa apresenta cortes ou sinais de esmagamento e utilize um multímetro para testar a continuidade de cada pino após o conector.

Este cabo é melhor que as versões padrão de PVC para robótica?

Sim, ele é ideal para aplicações móveis devido à sua construção robusta em PUR e alta resistência a ciclos de curvatura (> 5 milhões), superior a cabos PVC comuns.

Devo comprar este cabo pronto ou montar um conector separado?

O EVM109 é uma peça única de 10 metros. A escolha entre cabos prontos ou montados depende da necessidade de customização extrema de comprimento, mas o pré-fabricado garante a vedação IP69K de fábrica.

Quais cuidados devo ter durante a instalação?

Certifique-se de que o torque de aperto esteja entre 0,6 e 1,5 Nm e que o cabo esteja fixado de forma a permitir o raio de curvatura mínimo durante a movimentação.

Este cabo possui certificações de segurança ou ambientais?

Este cabo possui certificação cULus, sendo fabricado com materiais livres de silicone e halogênio, atendendo rigorosas normas ambientais industriais.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento do cabo altamente resistente à abrasão e flexão, ideal para ambientes industriais agressivos. (Ref.: Material)

IP69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de água, comum em processos de lavagem industrial. (Ref.: Proteção IP)

Codificação A

Padrão de conectores M12 que garante a polarização correta e impede a conexão em portas incompatíveis. (Ref.: Conexão Elétrica)

Sem halogênio

Característica do material que evita a emissão de gases tóxicos ou corrosivos em caso de incêndio. (Ref.: Característica Especial)

1.4404 (Aço Inoxidável)

Material da porca de bloqueio que oferece alta resistência à corrosão, também conhecido como aço 316L. (Ref.: Material da Porca)
