Cabo de Conexão Fêmea IFM EVM095 30m

Pré-visualizar: EVM095 IFM - Cabo de Conexão Fêmea IFM Ambientes Adversos e Móveis 30m PUR Blindado IP69K

EVM095 IFM - Cabo de Conexão Fêmea IFM Ambientes Adversos e Móveis 30m PUR Blindado IP69K

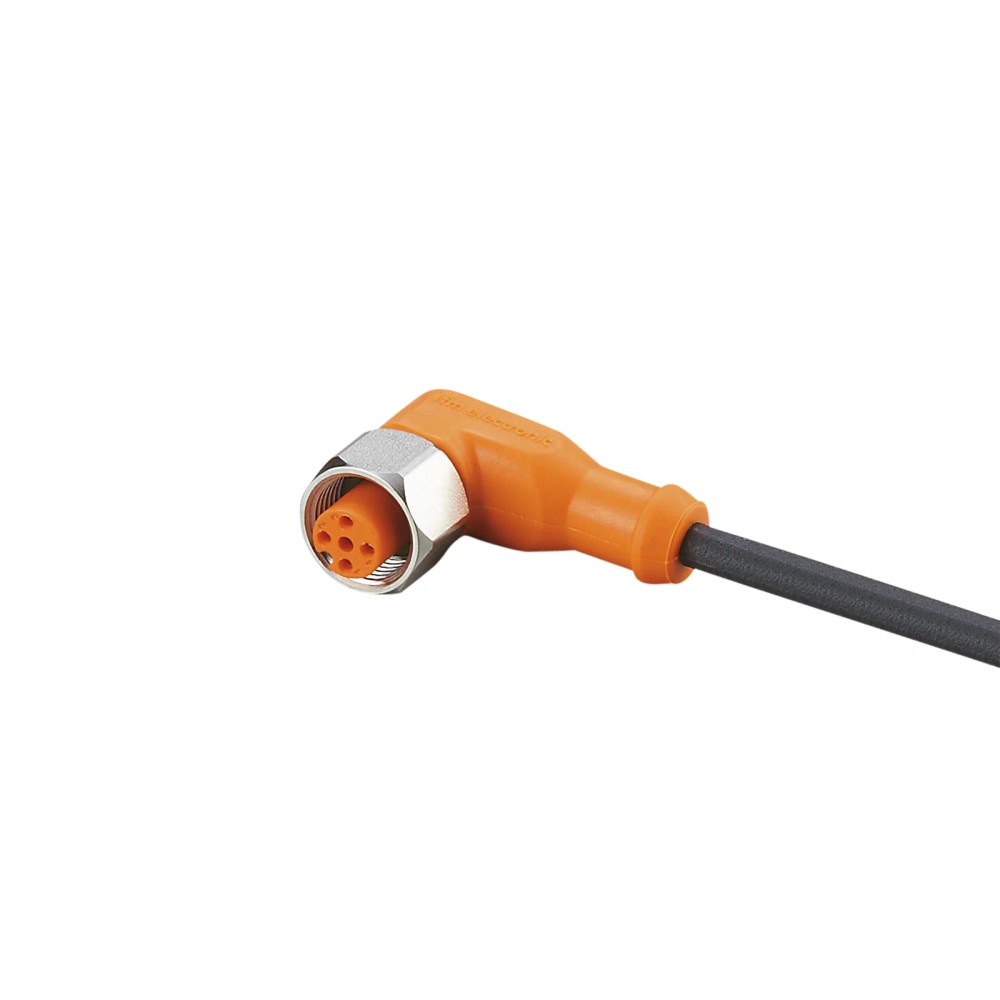

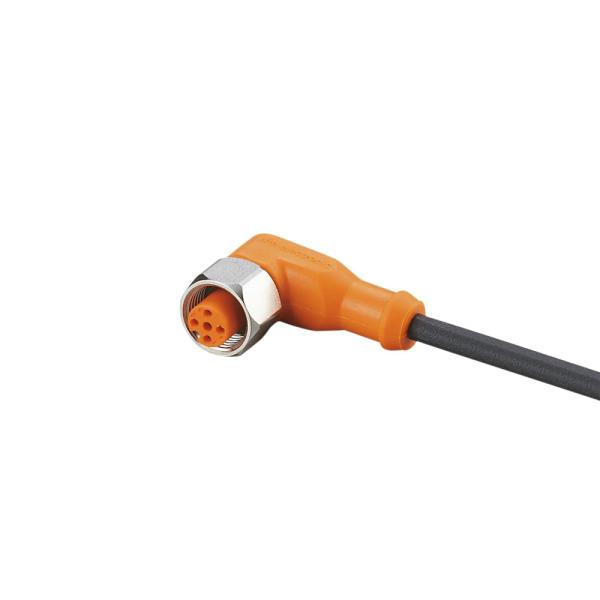

Imagem meramente ilustrativa

R$ 824,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVM095
EAN: 4021179364003
NCM do produto: 85444200

Destaques do Produto Comprimento 30 m...mais

Fechar menu

Saiba mais sobre: "EVM095 IFM - Cabo de Conexão Fêmea IFM Ambientes Adversos e Móveis 30m PUR Blindado IP69K"

Destaques do Produto

Comprimento

30 m

Tipo de Conector

Fêmea M12 Angular

Proteção

IP69K

Material

PUR

Blindado

Sim

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVM095 IFM - Cabo de Conexão Fêmea IFM Ambientes Adversos e Móveis 30m PUR Blindado IP69K

O EVM095 é um cabo de conexão industrial fêmea projetado para aplicações em ambientes móveis e extremamente adversos. Equipado com conector M12 angular, garante vedação robusta sob grau de proteção IP69K e alta resistência mecânica. Com revestimento em PUR e blindagem, oferece confiabilidade em processos com exigência de ciclos de dobramento intensos.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVM095
Marca	IFM
Comprimento	30 m
Conector	M12 Angular Fêmea
Blindagem	Sim
Grau de Proteção	IP69K
Material da Porca	Aço Inoxidável 316L
Corrente Máxima	4 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações móveis (ex: esteiras, braços robóticos).
Ambientes com alta necessidade de resistência química e hídrica (IP69K).
Zonas industriais com interferência eletromagnética (devido à blindagem).

⚠ Considere outro se precisa de:

Aplicações em ambientes com temperaturas superiores a 90 °C.
Conexão em soquetes que exijam codificação diferente de A.
Submissão do cabo a raios de curvatura inferiores a 10 vezes seu diâmetro (49 mm).

APLICAÇÕES E USO

Aplicações em esteiras de movimentação logística
Ambientes de processamento com lavagem frequente (IP69K)
Sistemas de automação industrial com vibração mecânica
Conexão de sensores em máquinas operatrizes móveis

COMO ESCOLHER

Antes de comprar o EVM095 IFM - Cabo de Conexão Fêmea IFM Ambientes Adversos e Móveis 30m PUR Blindado IP69K, verifique estes pontos:

Aplicações Móveis

Escolha este cabo se o processo envolver movimentação contínua, braços robóticos ou esteiras, garantido pela sua resistência de > 2 milhões de ciclos.

Ambientes Severos

Indicado para locais que exigem limpeza sob alta pressão e alta temperatura (IP69K) ou exposição química, devido à vedação em FKM e porca em aço inox.

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Comprimento	30 m	Comprimento total do cabo
Material de revestimento	PUR	Material externo do cabo para resistência à abrasão
Material da porca	1.4404 (Aço inoxidável 316L)	Material resistente à corrosão para fixação
Diâmetro do cabo	4,9 mm	Diâmetro externo nominal

Dados elétricos
Tensão de operação	< 50 AC / < 60 DC [V]	Limite de tensão de trabalho
Capacidade de carga total	4 A	Corrente máxima permitida
Blindagem	Sim	Proteção contra interferências EMI

Condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Proteção contra fluidos e poeira
Temperatura ambiente	-40...90 °C	Faixa de operação permitida
Resistência a choques	100 g	Conforme EN 60068-2-27

COMPATIBILIDADE

Comunicação

• Sinais analógicos

• Sinais digitais I/O

• Transmissão padrão de sensores

Conexões

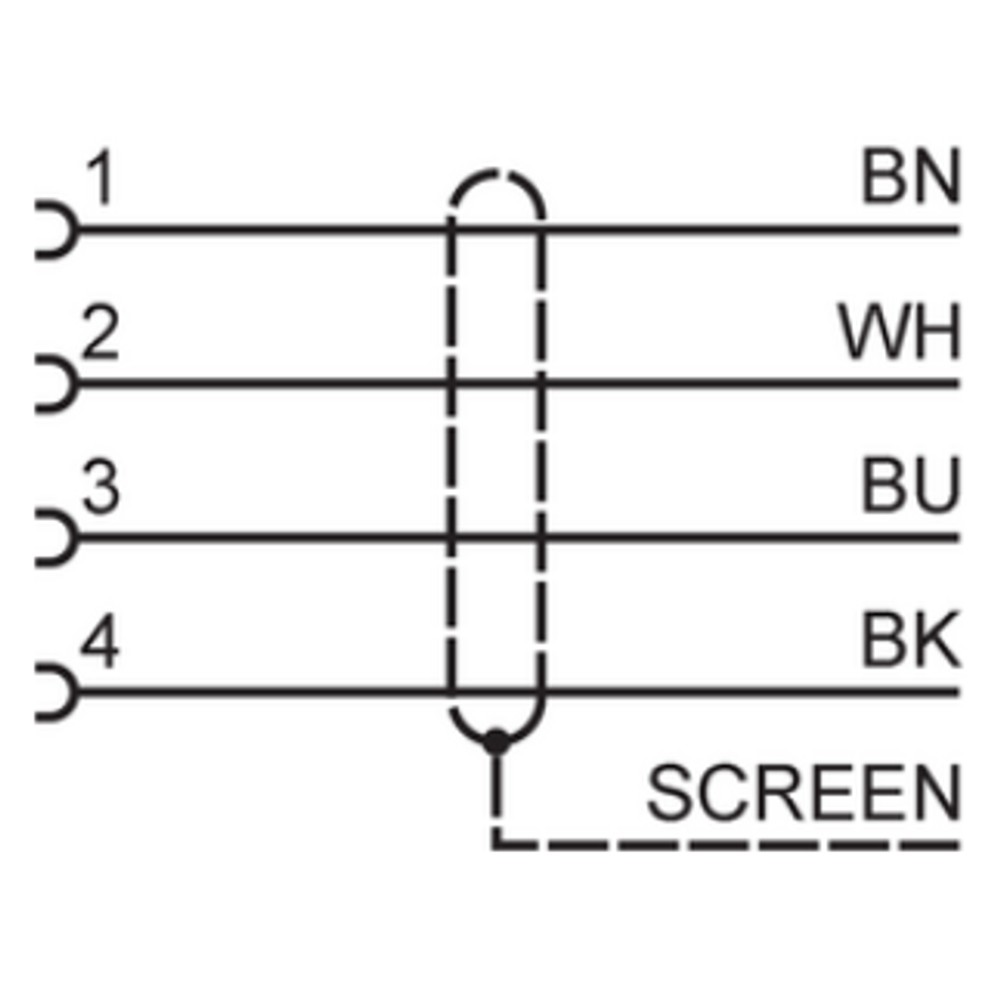

Elétrica 4 x 0,34 mm², cabo blindado com revestimento em PUR.

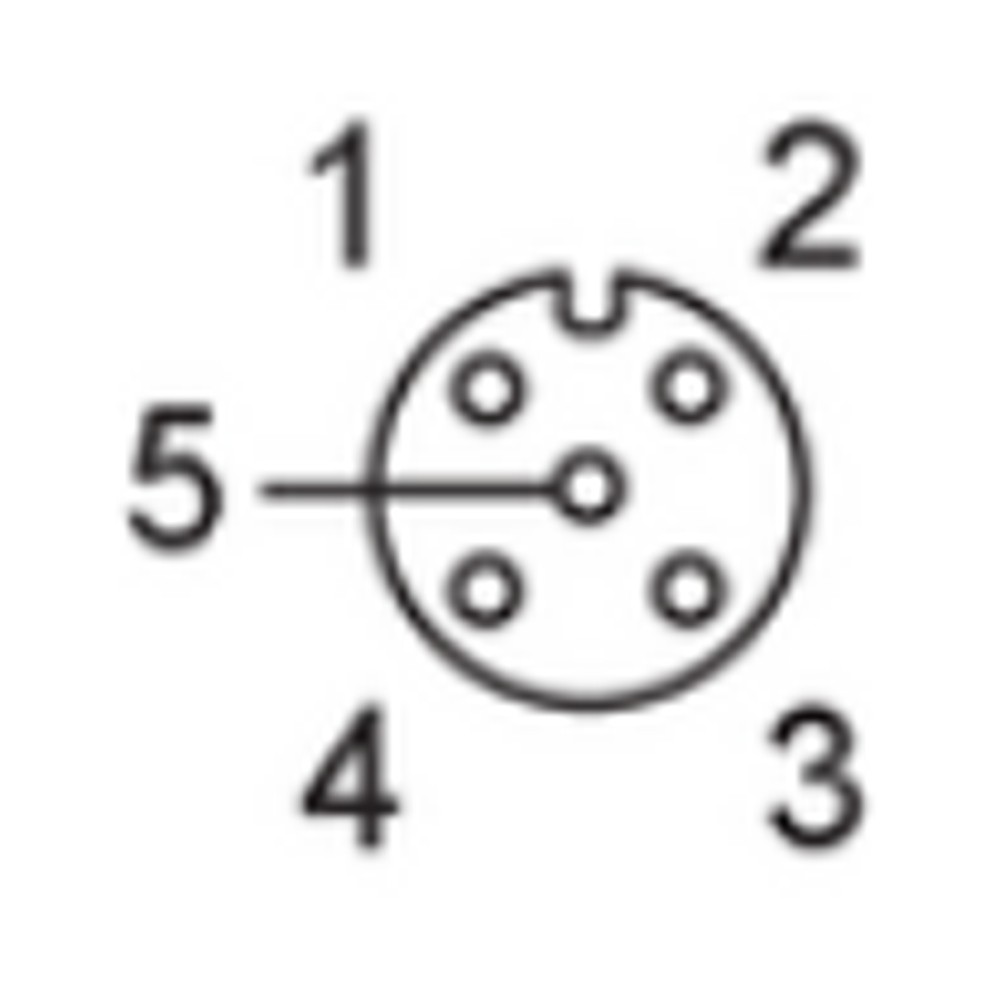

Processo Conexão via soquete M12, codificação A (4 polos).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem industrial	✓	O grau de proteção IP69K e materiais resistentes a corrosão suportam alta pressão e produtos de limpeza.
Aplicações de alta flexibilidade	✓	Especificado para mais de 2 milhões de ciclos de curvatura.
Conexão com dispositivos de alta tensão	✗	Limitado a tensões < 50V AC / < 60V DC.

INSTALAÇÃO

Como instalar o EVM095 IFM - Cabo de Conexão Fêmea IFM Ambientes Adversos e Móveis 30m PUR Blindado IP69K

Limpe a superfície de contato do sensor ou terminal.
Insira o conector fêmea no dispositivo garantindo o alinhamento da codificação.
Rosqueie manualmente a porca de aço inoxidável.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Fixe o cabo ao longo da estrutura utilizando braçadeiras, respeitando o raio de curvatura de 49mm.
Certifique-se de que o cabo não sofra tração excessiva na conexão.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Infiltração de líquido no conector.	Torque de aperto fora da especificação (0,6-1,5 Nm).	Verificar se a porca está apertada conforme o torque recomendado.
Ruptura interna dos condutores (falha intermitente).	Dobramento com raio inferior a 49mm.	Realizar teste de continuidade nos condutores internos.
Ressecamento e rachaduras na capa PUR.	Exposição a temperaturas acima de 90°C.	Inspeção visual do isolamento do cabo.
Degradação da vedação de vedação.	Uso em ambientes com agentes químicos incompatíveis com FKM.	Verificar compatibilidade química dos fluidos no local de instalação.

DOCUMENTAÇÃO TÉCNICA

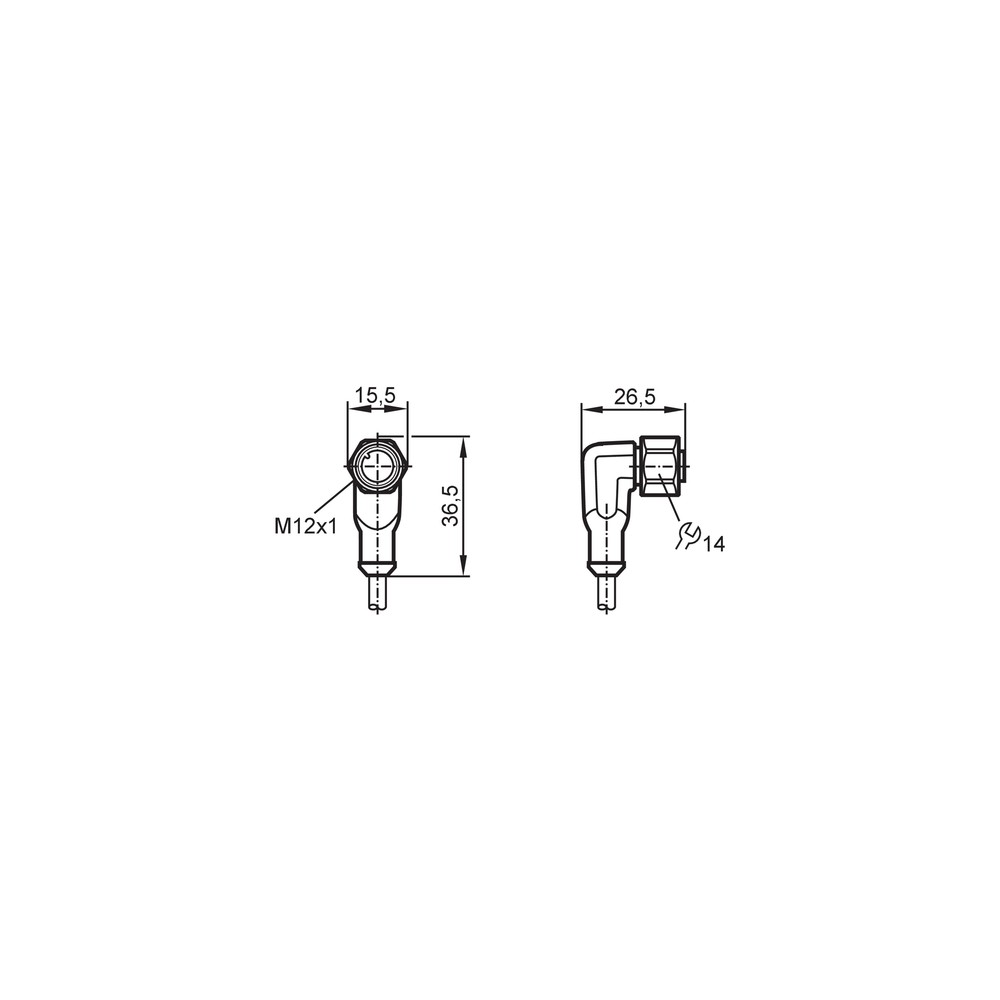

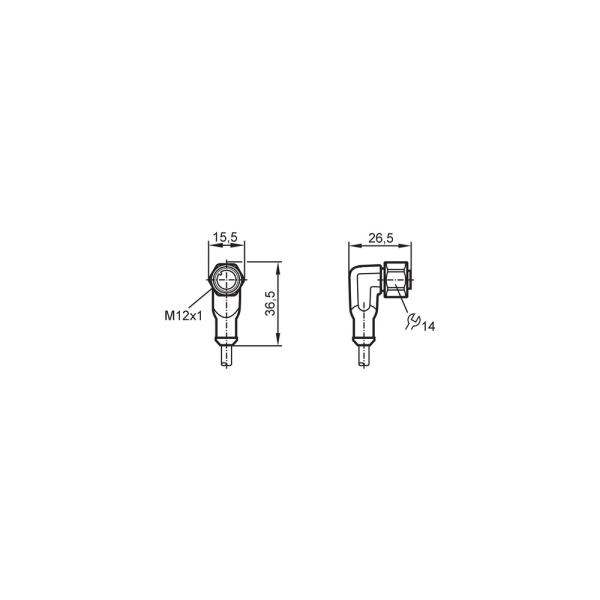

Folha de Dados Técnicos (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVM095 da IFM?

O EVM095 é um cabo de conexão industrial com conector fêmea M12, desenvolvido para transmissão de sinais em ambientes operacionais adversos e aplicações móveis.

O que vem incluso na embalagem do EVM095?

O produto acompanha o cabo de 30 metros montado com conector fêmea angular de 4 pinos, pronto para instalação industrial.

Este cabo é compatível com conectores de outras codificações?

Não, este modelo possui codificação A. Ele não é mecanicamente compatível com conectores codificação B, C, D ou outros padrões de chaveamento.

Posso utilizar este cabo em ambientes acima de 90 °C?

Não, o limite superior de temperatura operacional é de 90 °C. Exceder este limite pode causar degradação prematura do material isolante.

Como diagnosticar falhas no sinal do cabo?

Sintomas de perda de sinal intermitente geralmente indicam ruptura interna nos fios por flexão excessiva ou falha na vedação. Verifique visualmente a integridade da blindagem e do revestimento.

O que verificar quando há instabilidade na conexão?

Verifique o torque de aperto no conector. Se o sinal falha apenas sob vibração, o torque pode estar abaixo da especificação de 0,6 a 1,5 Nm, permitindo infiltração ou mau contato.

Por que optar por este cabo em vez de um modelo comum?

Escolha este modelo se sua aplicação envolve alta dinâmica, como esteiras móveis ou braços robóticos, devido à sua resistência a ciclos de curvatura (> 2 milhões). Cabos padrão não possuem essa durabilidade mecânica.

Qual a vantagem deste cabo para ambientes agressivos?

Este cabo é superior para ambientes com exposição a fluidos ou lavagem, devido à vedação IP69K e material FKM, diferentemente de cabos de uso geral que degradam em tais condições.

Existe algum cuidado especial na instalação?

Sim, deve ser mantido um raio de curvatura mínimo de 10 vezes o diâmetro do cabo (4,9 mm) para evitar danos internos aos condutores e à blindagem.

Qual a procedência deste cabo de conexão?

A IFM Electronic Ltda. é a fabricante e fornecedora direta, garantindo rastreabilidade e procedência técnica do produto.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de água. (Ref.: Proteção IP)

PUR (Poliuretano)

Material de revestimento do cabo com alta resistência à abrasão e flexibilidade. (Ref.: Material)

Codificação A

Padrão de chaveamento do conector M12 para sinais de sensores e atuadores. (Ref.: Conexão elétrica)

Blindagem

Camada metálica interna que protege o sinal contra interferências eletromagnéticas. (Ref.: Cabo)

Sem halogênio

Composição do material que não libera gases tóxicos em caso de combustão. (Ref.: Característica especial)
