Cabo de Ligação em Y IFM EVM093

Pré-visualizar: EVM093 IFM - Cabo de Ligação em Y Aplicações Móveis 2m PUR IP69K

EVM093 IFM - Cabo de Ligação em Y Aplicações Móveis 2m PUR IP69K

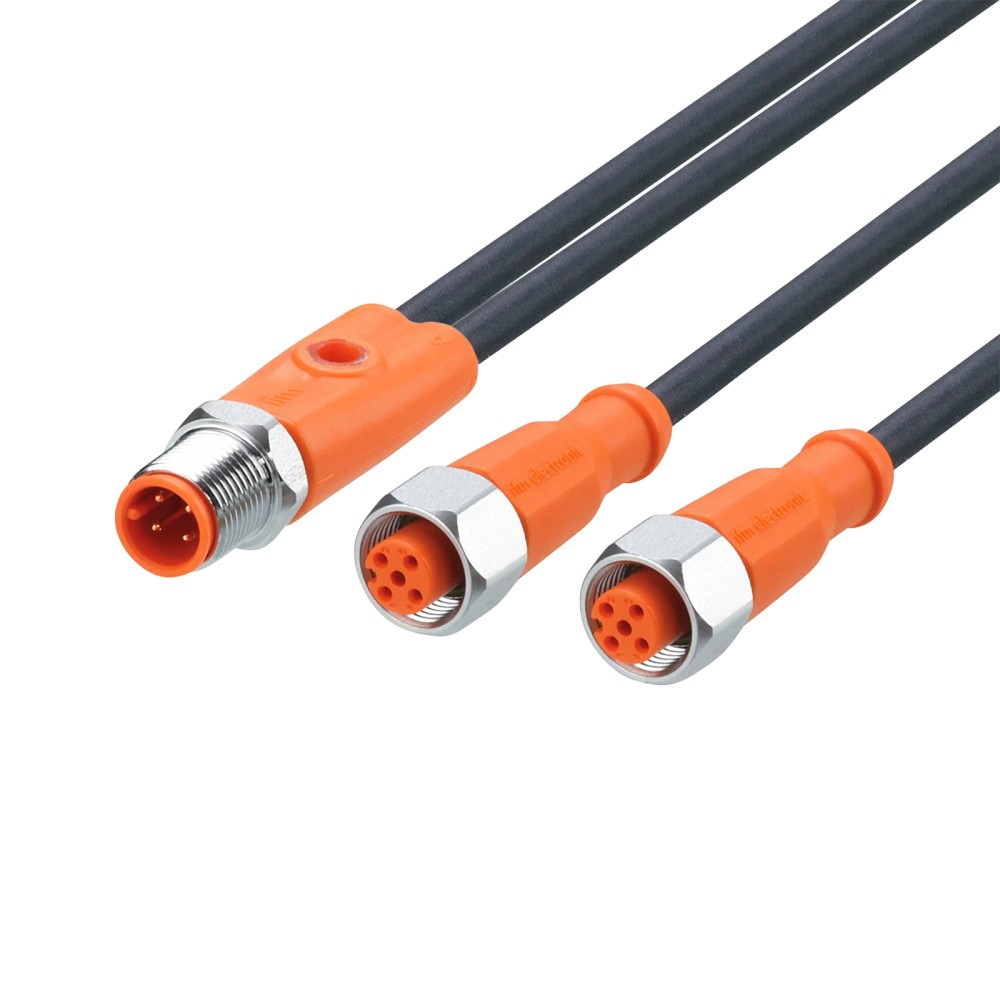

Imagem meramente ilustrativa

R$ 404,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVM093
EAN: 4021179331562
NCM do produto: 85444200

Destaques do Produto Tipo de cabo Ligação...mais

Fechar menu

Saiba mais sobre: "EVM093 IFM - Cabo de Ligação em Y Aplicações Móveis 2m PUR IP69K"

Destaques do Produto

Tipo de cabo

Ligação em Y

Comprimento

2 metros

Grau de proteção

IP69K

Material

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVM093 IFM - Cabo de Ligação em Y Aplicações Móveis 2m PUR IP69K

O EVM093 é um cabo distribuidor em Y projetado pela ifm para conectar sensores e atuadores em ambientes industriais com alta exigência mecânica. Com 2 metros de comprimento e revestimento em PUR, ele oferece alta flexibilidade e resistência a dobras. Destaca-se por ser livre de halogênio, silicone e possuir grau de proteção IP69K, ideal para aplicações móveis.

PRINCIPAIS ESPECIFICAÇÕES

Código	EVM093
Tipo	Cabo em Y
Comprimento	2 m
Material	PUR
Conexão	M12
Proteção	IP69K
Corrente	4 A
Isento de Silicone	Sim

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações móveis com vibração constante.
Ambientes com necessidade de resistência a limpeza por alta pressão (IP69K).
Sistemas de automação que exigem cabos livres de halogênio e silicone.
Ambientes expostos a ciclos de temperatura variados (-40°C a 85°C em ciclos).

⚠ Considere outro se precisa de:

Ambientes com temperaturas abaixo de -25°C ou acima de 90°C.
Aplicações com carga elétrica superior a 4 A.
Dobras com raio inferior a 10 vezes o diâmetro do cabo (4,9 mm).
Conexões em portas que não sigam o padrão M12 A-coded.

APLICAÇÕES E USO

Sistemas de automação industrial que utilizam distribuidores M12.
Equipamentos móveis onde há constante vibração e movimentação.
Áreas de processamento de alimentos ou ambientes sujeitos a lavagens frequentes com alta pressão.
Instalações onde a flexibilidade do cabo e a resistência a torções são requisitos críticos.

COMO ESCOLHER

Antes de comprar o EVM093 IFM - Cabo de Ligação em Y Aplicações Móveis 2m PUR IP69K, verifique estes pontos:

Escolha este produto se...

Você precisa de um distribuidor em Y robusto para ambientes industriais com vibração, alta umidade ou necessidade de lavagem rigorosa, e que utilize padrão M12 A-coded.

Considere outras opções se...

Seu ambiente exige um comprimento diferente de 2 metros, requer cabos blindados contra interferência eletromagnética superior à padrão, ou se a aplicação exige uma configuração de pinagem diferente da padrão A-coded.

ESPECIFICAÇÕES TÉCNICAS

Dados Gerais
Aplicação	Aplicações móveis e difíceis	Ambiente de operação ideal do produto.
Comprimento	2 m	Comprimento do cabo de ligação.

Dados Elétricos
Tensão de operação	< 60 V AC/DC	Limite de tensão de trabalho.
Capacidade de carga total	4 A	Corrente máxima suportada pelo conjunto.
Classe de proteção	II	Isolamento elétrico do equipamento.

Condições Ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Resistência contra penetração de sólidos e líquidos.
Temperatura ambiente	-40...90 °C	Faixa de temperatura de operação.
Resistência a choques	100 g (11 ms)	Resistência mecânica conforme EN 60068-2-27.
Estabilidade de vibração	20 g (10...3000 Hz)	Resistência a vibrações conforme EN 60068-2-6.

Dados Mecânicos
Conexão	M12 A-coded	Padrão de interface física.
Material da porca	Aço inoxidável 1.4404 (316L)	Alta resistência à corrosão.
Raio de flexão	mín. 10 x diâmetro do cabo	Limite para instalações flexíveis.

COMPATIBILIDADE

Comunicação

• Sinais analógicos e digitais via M12 A-coded

Conexões

Elétrica M12 A-coded com contatos banhados a ouro

Processo 1x M12 macho (Conector C) para 2x M12 fêmea (Soquetes A e B)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de alta pressão e lavagem (IP69K)	✓	O produto é certificado para IP69K, suportando jatos de alta pressão.
Aplicações com alta vibração	✓	Especificado para 20g de vibração, ideal para maquinaria móvel.
Conexão com dispositivos de comunicação IO-Link	✓	O cabo M12 A-coded suporta sinais comuns em portas IO-Link de sensores.
Uso em temperaturas superiores a 90°C	✗	A temperatura máxima de operação é limitada a 90°C.

INSTALAÇÃO

Como instalar o EVM093 IFM - Cabo de Ligação em Y Aplicações Móveis 2m PUR IP69K

Certifique-se de que a alimentação do sistema esteja desligada.
Alinhe os pinos dos conectores M12 com as entradas dos dispositivos.
Conecte o conector fêmea no sensor e o conector macho no ponto de distribuição ou CLP.
Rosqueie a porca de aço inoxidável manualmente até sentir o encosto.
Utilize uma ferramenta de torque para aplicar entre 0,6 e 1,5 Nm para garantir a vedação IP69K.
Verifique se o cabo possui folga suficiente para o raio de curvatura mínimo de 10x o diâmetro durante o movimento.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade no conector M12.	Aperto excessivo acima de 1,5 Nm ou falta de aperto, comprometendo a vedação.	Verificar se há sinais de oxidação nos pinos ou vedação da porca danificada.
Interrupção intermitente do sinal elétrico.	Flexão do cabo com raio inferior a 10 vezes o seu diâmetro.	Realizar teste de continuidade durante a movimentação do cabo.
Aquecimento excessivo ou derretimento da isolação do cabo.	Sobrecarga de corrente elétrica excedendo 4 A.	Medir a carga do circuito e comparar com a especificação nominal.
Endurecimento e rachaduras no revestimento de PUR.	Exposição contínua a temperaturas fora do limite de -25 a 90 °C.	Inspecionar visualmente o revestimento externo em busca de ressecamento.

DOCUMENTAÇÃO TÉCNICA

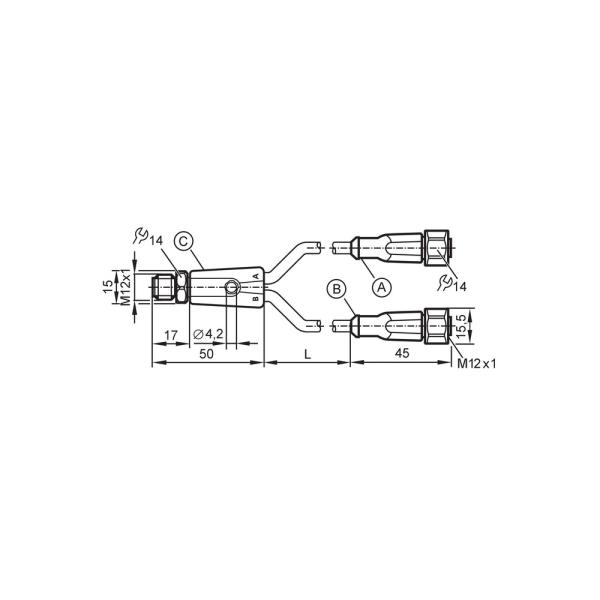

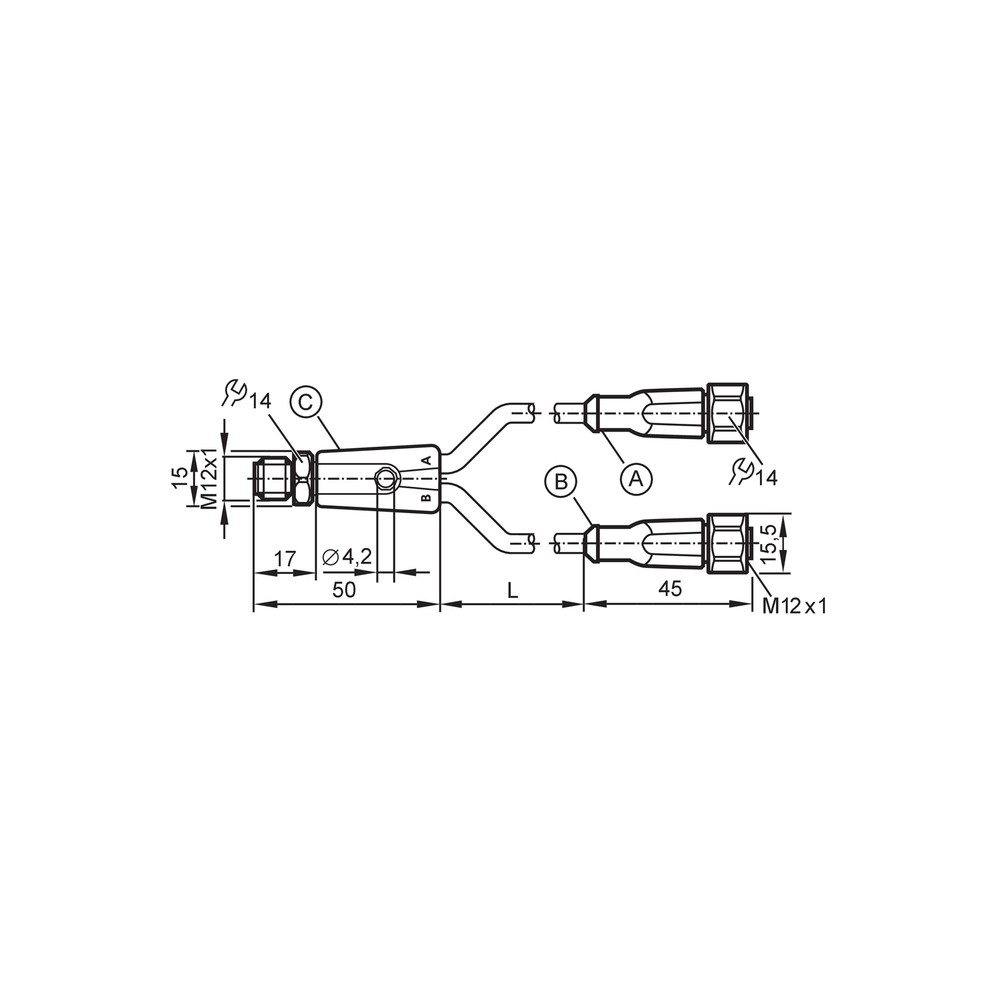

Datasheet Oficial EVM093 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVM093 da ifm?

O EVM093 é um cabo de ligação em Y, projetado para distribuir sinais de sensores e atuadores com conexão M12, sendo ideal para aplicações móveis e ambientes industriais severos.

Este cabo pode ser usado em ambientes com jatos de água?

Sim, ele possui grau de proteção IP65, IP67, IP68 e IP69K, garantindo vedação contra poeira, imersão em água e jatos de alta pressão.

Quais são as limitações de uso deste produto?

O EVM093 não deve ser utilizado em aplicações que exijam temperaturas ambientes fora da faixa de -25 a 90 °C ou para correntes que excedam a capacidade total de 4 A.

Posso usar este cabo com conectores M8 ou de outras codificações?

Ele não é compatível com conexões que utilizem padrão de rosca diferente de M12 ou codificação de pino que não seja do Tipo A.

Como identificar se o cabo está com falha interna?

Um sintoma comum é a falha intermitente na sinalização do sensor, geralmente causada por quebra interna dos condutores devido a dobras excessivas fora da especificação.

Qual o procedimento para verificar falhas no cabo?

Verifique a continuidade dos condutores com um multímetro, observando se há oscilação na leitura ao movimentar o cabo próximo às extremidades dos conectores.

Devo usar um cabo em Y integrado ou um distribuidor modular?

Este modelo é uma solução integrada de distribuição em Y, enquanto o uso de peças avulsas exigiria um conector distribuidor separado e cabos individuais, aumentando pontos de falha.

Como decidir entre este modelo e outros cabos de conexão?

A escolha depende da necessidade de reduzir componentes no campo; para espaços confinados e aplicações móveis, o modelo integrado oferece maior robustez contra vibração.

Qual o cuidado necessário ao realizar a instalação dos conectores M12?

O aperto deve ser feito manualmente até sentir firmeza, seguido de um leve ajuste com ferramenta, respeitando o torque especificado de 0,6 a 1,5 Nm para não danificar a vedação.

Qual a procedência e características de material deste cabo?

Este cabo é fabricado pela ifm electronic e é isento de silicone e halogênio, atendendo normas para uso em ambientes industriais de automação.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e alta temperatura (Ref.: norma DIN 40050-9).

PUR (Poliuretano)

Material do revestimento do cabo, escolhido por sua alta resistência à abrasão e flexibilidade em aplicações móveis.

Codificação A

Padrão de pinagem em conectores M12 utilizado para sensores e atuadores padrão (Ref.: IEC 61076-2-101).

Sem halogênio

Característica do material do cabo que, em caso de incêndio, não libera gases tóxicos corrosivos.

Conexão em Y

Configuração que permite dividir um sinal de entrada em duas saídas ou somar sinais de dois dispositivos em uma entrada.
