Cabo de Ligação IFM EVM092 5m

Pré-visualizar: EVM092 IFM - Cabo de Ligação IFM Aplicações Móveis 5m PUR M12 Angular

EVM092 IFM - Cabo de Ligação IFM Aplicações Móveis 5m PUR M12 Angular

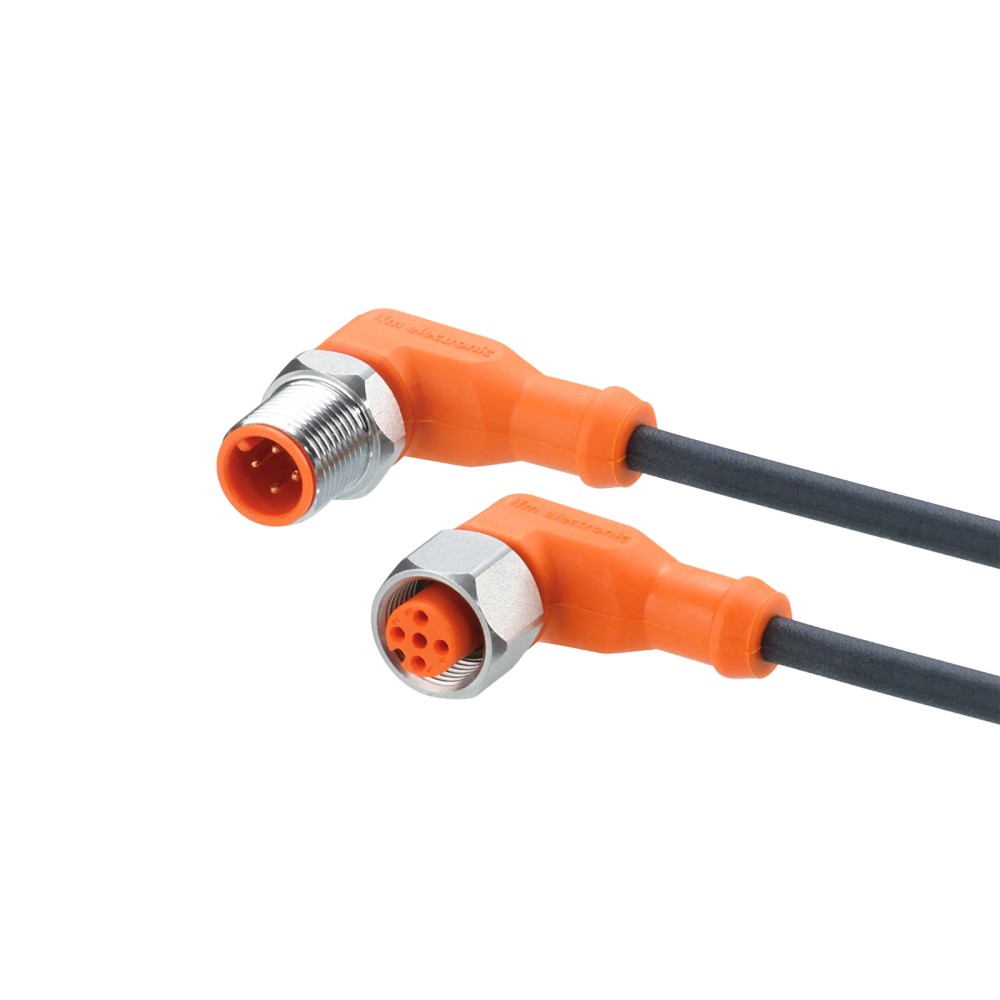

Imagem meramente ilustrativa

R$ 385,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVM092
EAN: 4021179331555
NCM do produto: 85444200

Destaques do Produto Tipo de Conexão M12...mais

Fechar menu

Saiba mais sobre: "EVM092 IFM - Cabo de Ligação IFM Aplicações Móveis 5m PUR M12 Angular"

Destaques do Produto

Tipo de Conexão

M12 Angular

Comprimento

5 Metros

Material de Revestimento

PUR

Grau de Proteção

IP69K

Isento de Silicone

Sim

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVM092 IFM - Cabo de Ligação IFM Aplicações Móveis 5m PUR M12 Angular

O EVM092 é um cabo de ligação de alta performance, projetado para garantir conectividade estável em aplicações móveis e ambientes industriais agressivos. Com 5 metros de comprimento, possui revestimento em PUR e contatos banhados a ouro, oferecendo alta durabilidade sob torção e vibração. Destaca-se pelo grau de proteção IP69K e resistência térmica de -40 a 90 °C, sendo ideal para automação robusta.

PRINCIPAIS ESPECIFICAÇÕES

Comprimento	5 m
Material	PUR
Tensão de Operação	< 250 V AC / < 300 V DC
Grau de Proteção	IP65, 67, 68, 69K
Corrente Nominal	4 A
Temperatura	-40 a 90 °C
Material da Porca	1.4404 (Inox 316L)
Ciclos de Curvatura	> 5 Milhões

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações móveis (máquinas agrícolas, construção, movimentação)
Ambientes com lavagem industrial (certificação IP69K)
Locais com vibração constante e necessidade de resistência à torção

⚠ Considere outro se precisa de:

Ambientes com temperaturas superiores a 90 °C
Aplicações que exigem cabos blindados contra interferência eletromagnética (EMC)
Uso em redes de comunicação que exigem especificações de impedância rigorosas (ex: Ethernet industrial)

APLICAÇÕES E USO

Equipamentos móveis (ex: maquinário agrícola, caminhões, veículos de construção)
Sistemas de automação em plantas alimentícias (devido ao grau de proteção IP69K)
Ambientes externos sujeitos a intempéries e variações rápidas de temperatura
Sistemas de esteiras e braços robóticos com movimentação contínua

COMO ESCOLHER

Antes de comprar o EVM092 IFM - Cabo de Ligação IFM Aplicações Móveis 5m PUR M12 Angular, verifique estes pontos:

Quando selecionar este cabo

Escolha quando a aplicação envolver movimentação constante (robótica, eixos móveis), presença de jatos de água (lavagem industrial) ou ambientes externos, devido à alta resistência do PUR e proteção IP69K.

Quando evitar este cabo

Evite se a aplicação for estática em ambiente interno limpo, onde cabos de PVC padrão são suficientes, ou se for necessário um comprimento maior que 5 metros, onde a queda de tensão precisa ser considerada.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de tensão de isolamento para operação segura.
Corrente nominal	4 A	Capacidade máxima de carga de corrente.
Contatos	Banhados a ouro	Garante baixa resistência de contato e proteção contra corrosão.

Dados Mecânicos
Material de revestimento	PUR (Poliuretano)	Material robusto para alta resistência a óleo e desgaste.
Raio de flexão	Mín. 10 x diâmetro do cabo	Limite mecânico para evitar danos internos ao condutor.
Esforço de torção	± 180 °/m	Especificação para aplicações móveis dinâmicas.

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Vedação contra poeira, líquidos e jatos de alta pressão.
Temperatura ambiente	-40 a 90 °C	Faixa de operação térmica permitida.
Resistência a choques	EN 60068-2-27	Norma de referência para resistência a impactos mecânicos.

COMPATIBILIDADE

Comunicação

• Digital I/O Standard

• Sensores indutivos/capacitivos/fotoelétricos M12

Conexões

Elétrica M12 angular, 4 pinos (A-coded)

Processo M12 roscado

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de alta vibração	✓	O material PUR e a construção robusta suportam choques de até 100g.
Ambientes químicos agressivos	✓	O material PUR é resistente a diversos óleos e agentes químicos comuns na indústria.
Conexão com protocolos de rede (Ethernet/Profinet)	✗	Este é um cabo de sinal básico de 4 pinos sem par trançado ou blindagem para dados de alta velocidade.

INSTALAÇÃO

Como instalar o EVM092 IFM - Cabo de Ligação IFM Aplicações Móveis 5m PUR M12 Angular

Verifique se o conector do sensor ou dispositivo corresponde ao padrão M12 A-coded.
Alinhe os pinos do cabo cuidadosamente com a fêmea do dispositivo para evitar empenamento.
Enrosque a porca de aço inoxidável manualmente até sentir resistência.
Utilize uma ferramenta dinamométrica para aplicar o torque recomendado entre 0,6 a 1,5 Nm.
Certifique-se de que o cabo não está sob tensão excessiva ou dobras bruscas (respeite o raio de 10x o diâmetro).
Verifique a integridade da vedação do conector após a montagem.

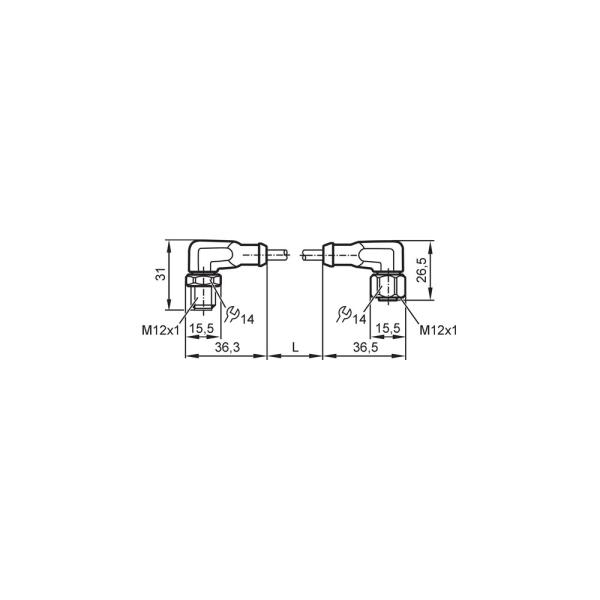

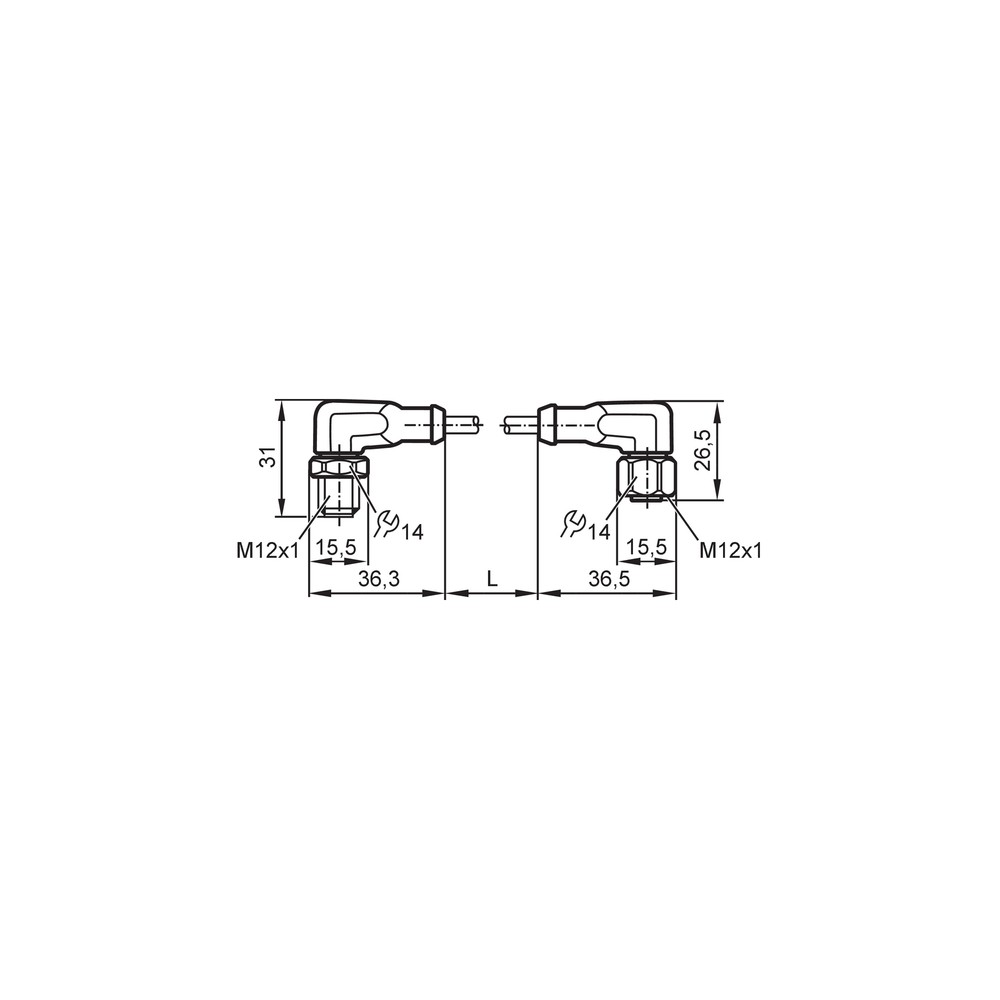

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Rachadura no conector ou deformação da rosca.	Aperto excessivo acima de 1.5 Nm ou impacto mecânico direto na porca.	Inspeção visual da integridade física do conector e torque de aperto.
Ressecamento ou rachaduras no revestimento do cabo (PUR).	Degradação por produtos químicos incompatíveis ou temperatura excedida.	Verificar se o cabo está exposto a químicos não listados ou fontes de calor radiante.
Sinal intermitente, perda de comunicação com sensor.	Oxidação devido à falha na vedação ou entrada de fluidos.	Inspeção dos pinos internos em busca de zinabre ou umidade.
Quebra interna de fios (condutores), causando falha aberta.	Violação do raio de curvatura mínimo.	Teste de continuidade com multímetro durante movimentação do cabo.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVM092 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação IFM EVM092?

O EVM092 é um cabo de ligação industrial de 5 metros, com conector M12 angular, projetado especificamente para aplicações móveis e ambientes de automação severos.

Este cabo é compatível com sensores M12 padrão?

Sim, o cabo é compatível com sensores e atuadores que utilizam o padrão de conexão M12 de 4 pinos com codificação A.

O cabo pode ser usado em circuitos de alta tensão?

Não, este cabo não é adequado para aplicações onde a tensão de operação ultrapasse 250V AC ou 300V DC.

O cabo é indicado para zonas com exigência de materiais retardantes de chama complexos?

Não, este cabo não é recomendado para instalações fixas que exigem certificação de resistência a chamas específica para ambientes com risco de incêndio por halogênio, embora seja livre de halogênio.

Como diagnosticar falhas de conexão neste cabo?

O sintoma comum de falha é a intermitência do sinal, causada geralmente por oxidação dos contatos ou desconexão física devido à vibração; verifique a integridade da vedação e o torque de aperto.

Quais sinais indicam que a vedação do cabo falhou?

Sintomas de entrada de umidade ou curto-circuito indicam possível falha na vedação (FKM) ou degradação do isolamento; verifique se a porca de travamento está apertada entre 0,6 a 1,5 Nm.

Por que escolher este modelo em vez de um cabo comum?

Este produto é a escolha ideal para ambientes móveis devido ao revestimento em PUR e certificação IP69K, sendo superior a cabos de PVC padrão em termos de resistência à abrasão e flexibilidade.

O que acompanha o produto na embalagem?

O kit consiste apenas no cabo de ligação de 5 metros; conectores adicionais ou adaptadores de campo devem ser adquiridos separadamente se a conexão não for direta.

Quais cuidados tomar ao instalar em máquinas móveis?

Certifique-se de não torcer o cabo além de ± 180 °/m e respeite o raio de curvatura mínimo de 10 vezes o diâmetro do cabo durante a instalação.

Como funciona a procedência e faturamento deste produto?

O faturamento é realizado diretamente pela IFM ELECTRONIC LTDA, garantindo a procedência do fabricante e suporte técnico oficial.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento do cabo com alta resistência mecânica e a produtos químicos (Ref.: material_revestimento).

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e alta temperatura (Ref.: grau_protecao).

1.4404

Aço inoxidável 316L, utilizado nas porcas de travamento para alta resistência à corrosão (Ref.: material_porca).

Codificação A

Padrão de pinagem do conector M12 utilizado para sensores e sinais digitais (Ref.: conexao_eletrica_soquete).

Isento de Halogênio

O cabo não emite gases tóxicos ou corrosivos em caso de combustão (Ref.: sem_halogenio).
