Cabo Conector Fêmea M12 IFM EVM080

Pré-visualizar: EVM080 IFM - Cabo Conector Fêmea M12 Para Ambientes Adversos Blindado 5m PUR

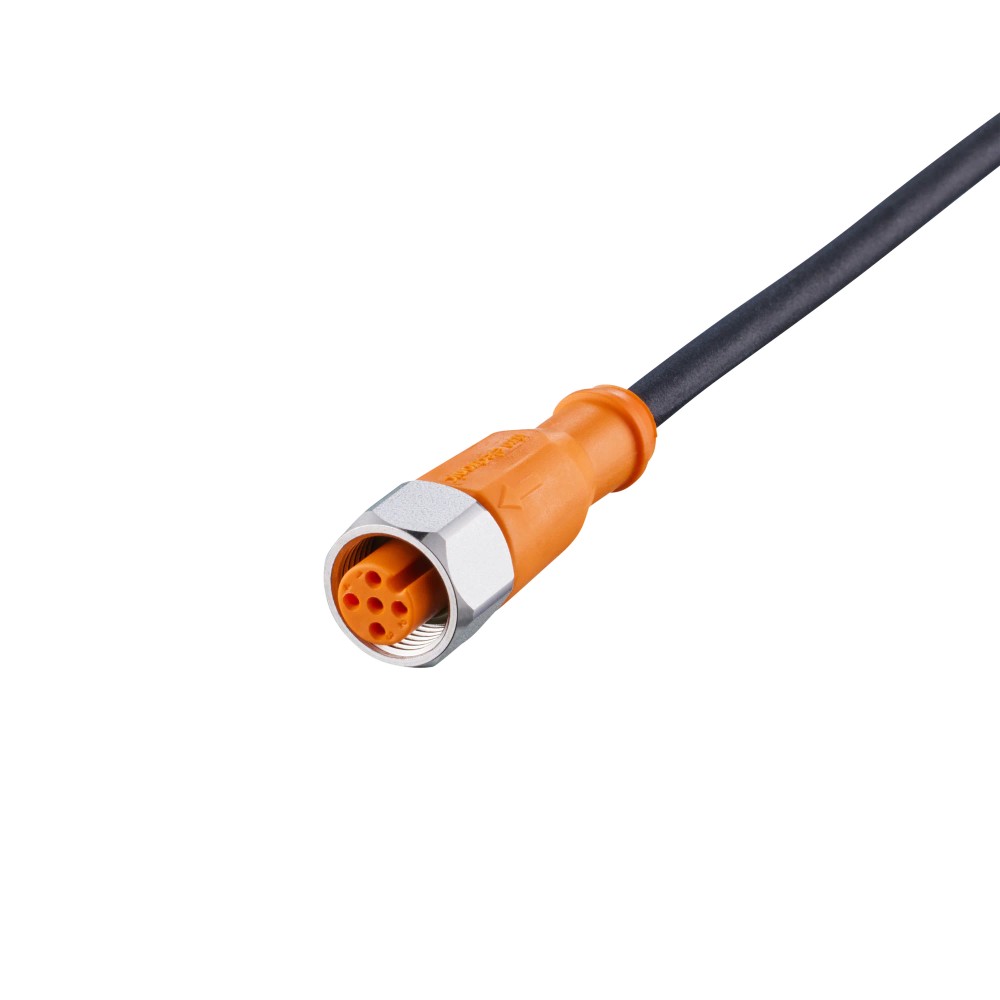

EVM080 IFM - Cabo Conector Fêmea M12 Para Ambientes Adversos Blindado 5m PUR

Imagem meramente ilustrativa

R$ 312,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVM080
EAN: 4021179325073
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVM080 IFM - Cabo Conector Fêmea M12 Para Ambientes Adversos Blindado 5m PUR"

Destaques do Produto

Tipo de Conector

M12 Fêmea

Comprimento

5 Metros

Polos

Material

PUR (Poliuretano)

Blindagem

Sim

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVM080 IFM - Cabo Conector Fêmea M12 Para Ambientes Adversos Blindado 5m PUR

O EVM080 é um cabo de conexão industrial com conector fêmea M12 de 5 polos, blindado, com 5 metros de comprimento. Desenvolvido para ambientes extremamente adversos e aplicações móveis, ele garante alta resistência a torções e movimentações constantes. Sua construção livre de halogênio e silicone, com contatos banhados a ouro e classificação IP69K, assegura durabilidade e confiabilidade em processos críticos.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Comprimento	5m
Grau de Proteção	IP65, IP67, IP68, IP69K
Revestimento	PUR
Polos	5
Blindagem	Sim
Temperatura	-40 a 90 °C
Código (Part Number)	EVM080

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes com lavagem frequente (IP69K).
Aplicações móveis com movimentação constante e torção (± 180 °/m).
Ambientes sujeitos a interferência eletromagnética (devido à blindagem).

⚠ Considere outro se precisa de:

Aplicações com tensão superior a 30V AC / 36V DC.
Ambientes com exposição a agentes químicos que degradam especificamente o poliuretano (PUR).
Conexões que exijam conector macho ou codificações diferentes de M12-A.

APLICAÇÕES E USO

Aplicações móveis (braços robóticos, esteiras) com exigência de movimento constante.
Ambientes com lavagem de alta pressão e temperatura (indústria alimentícia/bebidas).
Locais com alto nível de interferência eletromagnética (exige blindagem).
Instalações expostas a óleos e agentes agressivos graças ao revestimento em PUR.

COMO ESCOLHER

Antes de comprar o EVM080 IFM - Cabo Conector Fêmea M12 Para Ambientes Adversos Blindado 5m PUR, verifique estes pontos:

Quando utilizar o EVM080

Indicado quando sua aplicação exige alta flexibilidade, resistência a torção e proteção superior contra líquidos (IP69K). Ideal para uso em esteiras, robótica ou ambientes fabris com lavagens intensas.

Quando buscar alternativas

Se a aplicação for fixa, em ambiente seco e limpo, ou se exigir conexões não blindadas, você pode optar por cabos de PVC padrão ou com menor grau de proteção IP, reduzindo o custo total.

ESPECIFICAÇÕES TÉCNICAS

Características Físicas
Material do revestimento	PUR	Material padrão para alta flexibilidade e resistência mecânica.
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Indica vedação total contra poeira e alta pressão de água.

Dados Elétricos
Tensão de operação	< 30 V AC / < 36 V DC	Limite de tensão para operação segura e isolamento.
Capacidade de carga	4 A	Corrente máxima permitida para garantir a integridade dos fios.

COMPATIBILIDADE

Comunicação

• Sinais analógicos padrão

• Sinais digitais I/O

• Barramentos de campo (via conexão M12)

Conexões

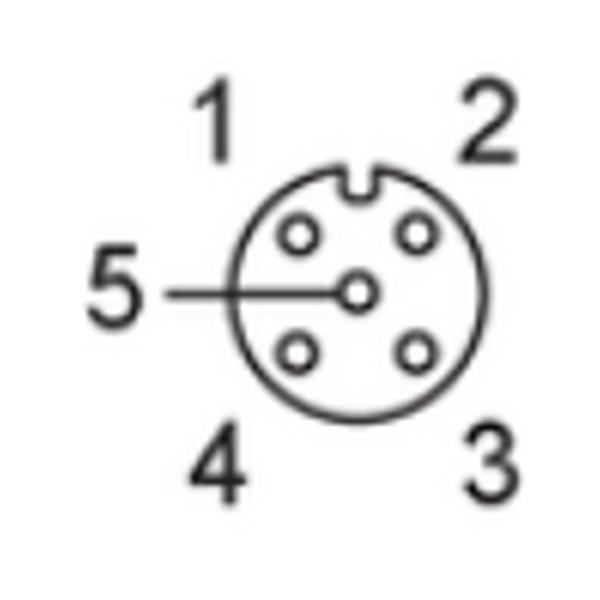

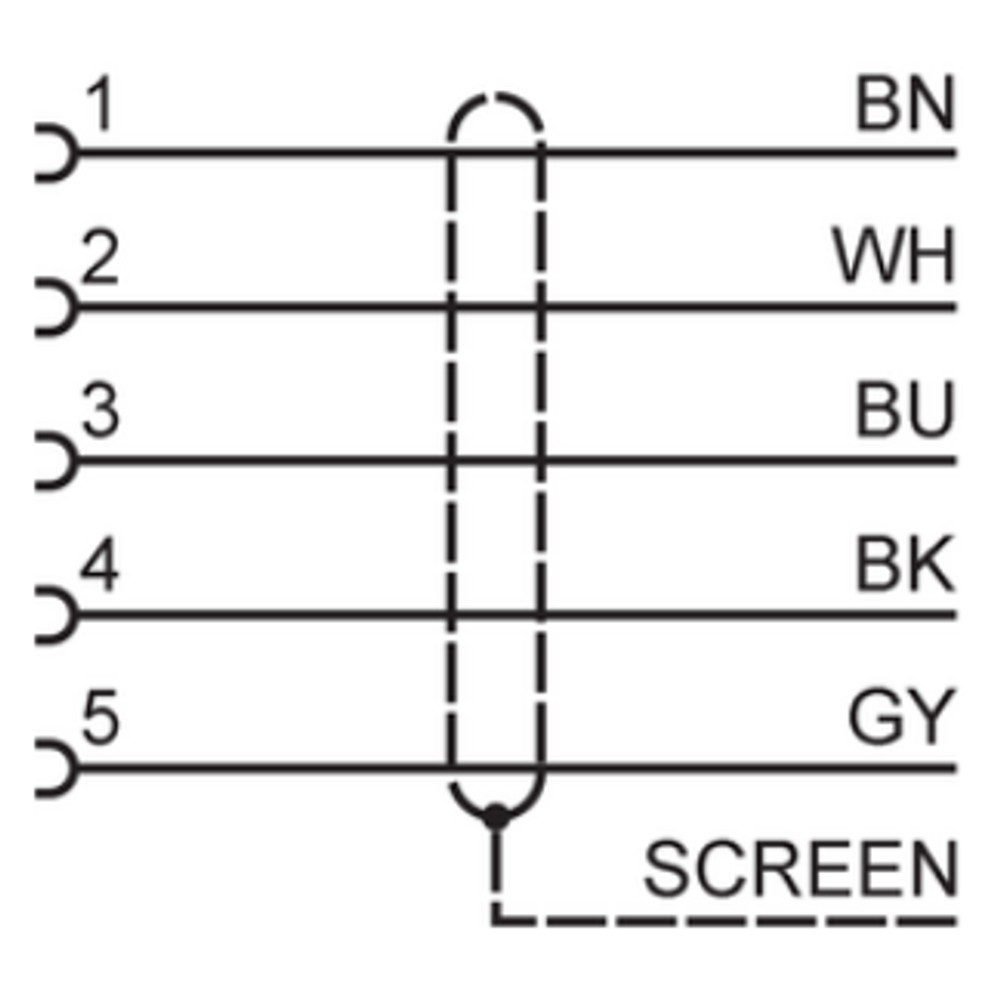

Elétrica 1 x M12 reto, 5 polos, banhado a ouro

Processo Conector fêmea M12 (codificação A)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de alta umidade e lavagem	✓	Possui grau de proteção IP69K, resistindo a jatos de água.
Aplicações de robótica industrial	✓	Resistente a torção de ± 180°/m e ciclos de curvatura > 2 milhões.
Uso em sistemas com tensão > 36V DC	✗	Excede as especificações de isolamento e operação do cabo.

INSTALAÇÃO

Como instalar o EVM080 IFM - Cabo Conector Fêmea M12 Para Ambientes Adversos Blindado 5m PUR

Certifique-se de que a alimentação do sistema esteja desligada.
Alinhe o conector fêmea M12 com o dispositivo (sensor/atuador) garantindo o encaixe correto dos pinos.
Rosqueie o conector manualmente até sentir resistência.
Utilize chave de torque adequada (0,6 a 1,5 Nm) para fixação final conforme norma.
Verifique se o cabo está posicionado sem exercer tração direta nos terminais.
Realize o teste de funcionamento após ligar a alimentação.

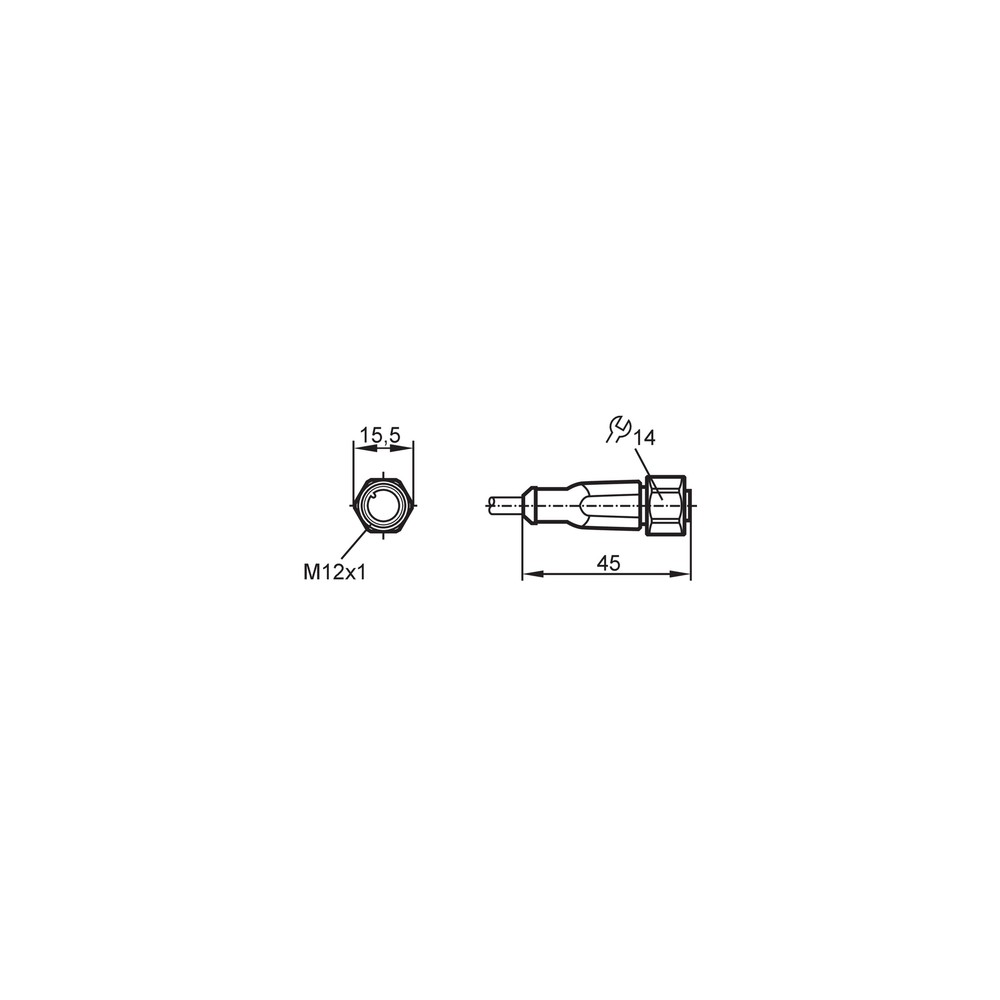

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sinal intermitente ou perda total de comunicação.	Dobra do cabo abaixo do raio mínimo de 10x o diâmetro, causando quebra interna.	Realizar teste de continuidade nos fios com o cabo em posição estática e sob movimentação.
Vedação comprometida ou falha de contato elétrico.	Aperto excessivo ou insuficiente do conector (fora do torque 0,6-1,5 Nm).	Inspecionar a vedação FKM e verificar se o conector está firmemente assentado.
Queda de tensão ou falha na transmissão de dados.	Oxidação dos contatos por exposição a agentes químicos incompatíveis.	Visualizar os pinos banhados a ouro para detectar presença de corrosão ou resíduos.
Desconexão física ou danos na entrada do conector.	Esforço de tração na extremidade do cabo superior à resistência do invólucro.	Inspecionar visualmente o ponto de conexão entre o cabo e o cabeçote do conector.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos EVM080 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este produto e para que serve?

O EVM080 é um cabo de conexão M12 fêmea de 5 polos, blindado, com 5 metros de comprimento, projetado para transmissão de sinais em ambientes industriais adversos.

Quais são as principais características técnicas deste cabo?

Este cabo possui revestimento em PUR, é livre de halogênio e silicone, conta com contatos banhados a ouro e possui grau de proteção IP65/IP67/IP68/IP69K, sendo ideal para aplicações móveis.

Este cabo pode ser usado em qualquer conexão de automação?

Não é indicado para aplicações que exijam conector macho ou configurações de pinagem diferentes de M12 fêmea 5 polos.

Existem limitações de tensão ou corrente para este modelo?

O cabo não deve ser utilizado em aplicações que excedam a tensão de 30V AC / 36V DC ou corrente nominal acima de 4A.

Como diagnosticar problemas de conexão com este cabo?

Sintomas de falha incluem perda de sinal ou intermitência, geralmente causados por fadiga do cabo ou contaminação dos contatos, verificáveis através de teste de continuidade ou inspeção visual de oxidação.

O que verificar antes de solicitar a troca do cabo?

Se houver falha na comunicação, verifique a integridade física do revestimento PUR e a vedação do conector; um teste de isolamento e continuidade no cabo auxiliará na identificação de rompimentos internos.

É melhor comprar este cabo pronto ou montar o conector em um cabo solto?

O EVM080 é uma solução pronta de fábrica para conexão, enquanto a montagem de conectores em campo pode introduzir falhas de vedação ou blindagem se não executada corretamente.

Este cabo é melhor que um cabo de conexão comum?

Este modelo é otimizado para ambientes severos e aplicações móveis devido à sua construção blindada e resistência a ciclos de curvatura, sendo superior a cabos de PVC padrão.

Quais os cuidados necessários na instalação?

Para a instalação, certifique-se de não exceder o raio de curvatura mínimo (10x o diâmetro do cabo) e respeite o torque de aperto do conector (0,6 a 1,5 Nm).

Qual a procedência deste cabo e como é realizada a compra?

Este produto é comercializado pela IFM Electronic, garantindo a procedência direta do fabricante com suporte técnico especializado.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento do cabo altamente resistente a abrasão e óleos, ideal para ambientes industriais exigentes (Ref.: Dados mecânicos).

IP69K

Grau de proteção que indica resistência a jatos de água de alta pressão e alta temperatura, comum na indústria alimentícia (Ref.: Grau de proteção).

Blindagem

Camada interna que protege o sinal elétrico contra interferências eletromagnéticas externas (Ref.: Característica especial).

Raio de flexão

Distância mínima para dobrar o cabo sem comprometer sua integridade estrutural ou blindagem, sendo 10x o diâmetro (Ref.: Dados mecânicos).

Conector M12

Padrão de conexão circular industrial de 12mm de diâmetro para sensores e atuadores, aqui na configuração fêmea de 5 polos (Ref.: Conexão elétrica).
