Pré-visualizar: EVM063 IFM - Cabo de Ligação em Y Aplicações Móveis PUR IP69K

EVM063 IFM - Cabo de Ligação em Y Aplicações Móveis PUR IP69K

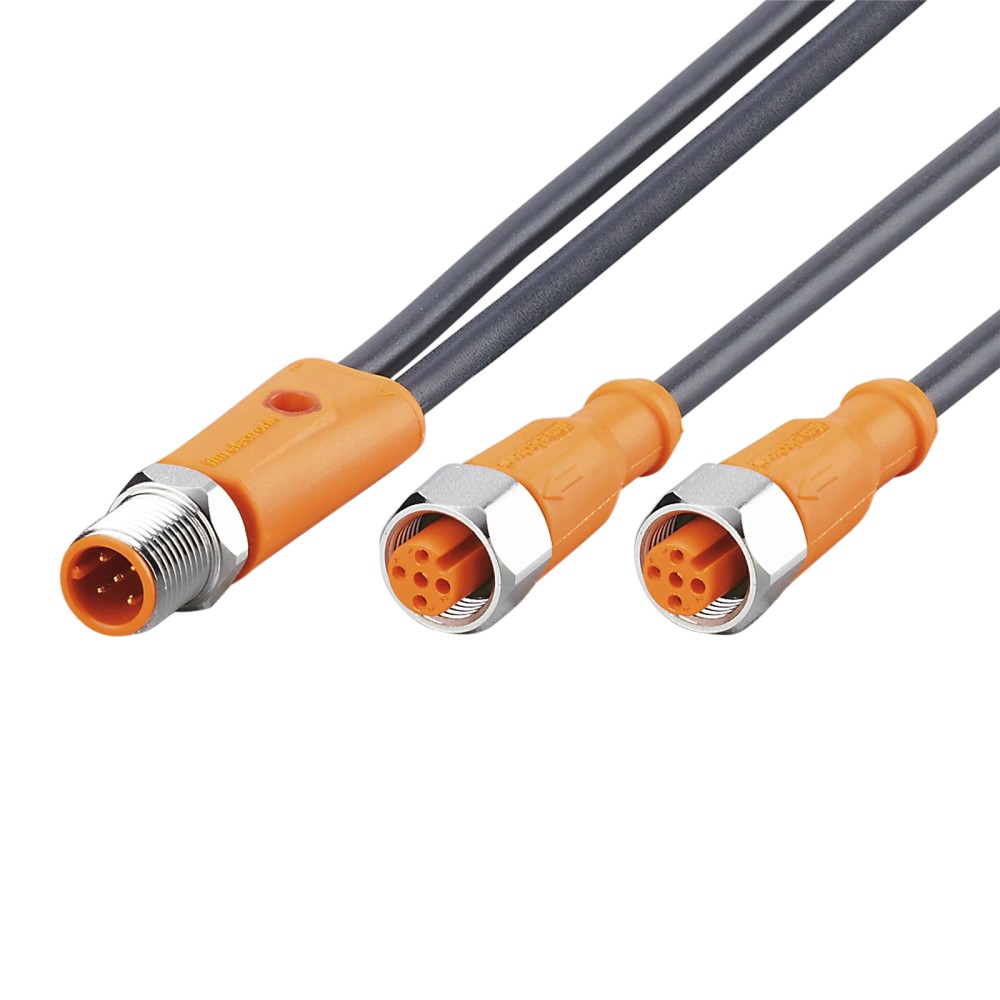

Imagem meramente ilustrativa

R$ 401,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVM063
EAN: 4021179278775
NCM do produto: 85444200

Destaques do Produto Tipo de Conector...mais

Fechar menu

Saiba mais sobre: "EVM063 IFM - Cabo de Ligação em Y Aplicações Móveis PUR IP69K"

Destaques do Produto

Tipo de Conector

M12x1

Material do Cabo

PUR

Grau de Proteção

IP69K

Comprimento

0,15 m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVM063 IFM - Cabo de Ligação em Y Aplicações Móveis PUR IP69K

O EVM063 é um cabo de ligação em Y desenvolvido para aplicações móveis e industriais severas, permitindo a distribuição eficiente de sinais. Construído com revestimento em PUR e conectores M12 com contatos banhados a ouro, garante alta confiabilidade. Suporta vibração, névoa salina e possui grau de proteção IP69K, sendo ideal para ambientes com alta exigência de higiene e estresse mecânico.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVM063
Marca	IFM
Configuração	Macho para 2 Fêmeas
Tensão Máxima	< 60 V AC/DC
Corrente	4 A
Proteção	IP69K
Material	PUR / Aço inox 316L
Temperatura	-40...90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações móveis com vibração mecânica elevada
Ambientes com presença de névoa salina e alta umidade
Indústria de alimentos e bebidas devido à vedação e materiais
Máquinas que exigem alta tolerância a dobras e deslocamentos

⚠ Considere outro se precisa de:

Aplicações com tensão superior a 60V AC/DC
Ambientes com temperaturas abaixo de -25°C ou acima de 90°C
Locais onde o raio de curvatura seja inferior a 49 mm (10x o diâmetro)
Aplicações de imersão contínua não previstas pela norma IP69K

APLICAÇÕES E USO

Sistemas de sensores em máquinas móveis
Ambientes industriais com frequentes ciclos de lavagem e alta umidade
Aplicações que exigem alta resistência à fadiga por dobra (esteiras porta-cabos)
Distribuição de sinais de entrada/saída em sistemas IO-Link ou analógicos

COMO ESCOLHER

Antes de comprar o EVM063 IFM - Cabo de Ligação em Y Aplicações Móveis PUR IP69K, verifique estes pontos:

Quando selecionar o EVM063

Escolha quando a aplicação exigir flexibilidade contínua em esteiras, resistência à corrosão (aço inox 316L) e proteção contra jatos de água (IP69K). Indicado para ambientes de alta temperatura e vibração.

Quando buscar alternativas

Considere outro modelo caso a aplicação exija comprimentos de cabo superiores aos padrões, tensões de trabalho acima de 60V, ou se a compatibilidade do material (PUR/TPU) não atender a produtos químicos específicos do processo.

ESPECIFICAÇÕES TÉCNICAS

Configuração de Produto
Tipo de cabo	Cabo em Y	Configuração física para derivação de sinais
Configuração	1 macho / 2 fêmea	Topologia de conexão e roteamento

Dados Elétricos
Tensão de operação	< 60 V AC/DC	Limite de isolação elétrica
Capacidade de carga total	4 A	Limite de corrente nominal

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Resistência a contaminantes e água
Temperatura ambiente	-40...90 °C	Faixa operacional total
Resistência a vibração	20 g (10...3000 Hz)	Teste de estresse dinâmico

Dados Mecânicos
Material do invólucro	TPU	Composição externa do conector
Material da porca	Aço inoxidável 316L (1.4404)	Alta resistência à corrosão
Ciclos de curvatura	> 5 Milhões	Teste de fadiga mecânica

COMPATIBILIDADE

Comunicação

• IO-Link

• Sinais analógicos 4-20mA/0-10V

• Sinais digitais binários

Conexões

Elétrica 4 x 0,34 mm² (macho) para 3 x 0,34 mm² (fêmeas)

Processo Conector M12x1 reto

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem (Washdown)	✓	O material de vedação FKM e proteção IP69K suportam alta pressão e produtos de limpeza comuns.
Aplicações de robótica/movimentação	✓	A resistência a mais de 5 milhões de ciclos de curvatura e esforço de torção de ± 180°/m torna o cabo apto para uso móvel.
Aplicações de alta voltagem (>60V)	✗	O cabo é especificado apenas para tensões de operação abaixo de 60V AC/DC.

INSTALAÇÃO

Como instalar o EVM063 IFM - Cabo de Ligação em Y Aplicações Móveis PUR IP69K

Desligue a fonte de alimentação antes de qualquer conexão.
Verifique a integridade dos pinos nos conectores M12.
Insira o conector macho no dispositivo mestre e as duas fêmeas nos dispositivos escravos.
Rosqueie manualmente os conectores até sentir a vedação de borracha encostar.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Certifique-se de que o cabo não sofra tração direta nos conectores.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Conexão frouxa ou entrada de umidade	Torque de instalação excessivo ou insuficiente (fora de 0,6-1,5 Nm)	Verificar se a vedação FKM está intacta e se o conector está firme
Rompimento interno de condutores ou falhas intermitentes	Raio de curvatura muito fechado	Inspeção visual da capa do cabo buscando vincos ou danos
Sinal intermitente ou ruído elétrico	Oxidação nos contatos	Limpeza técnica dos pinos e verificação de corrosão
Dano por arco elétrico ou sobreaquecimento	Uso em voltagem acima do especificado (<60V)	Conferir se a carga conectada respeita os limites nominais

DOCUMENTAÇÃO TÉCNICA

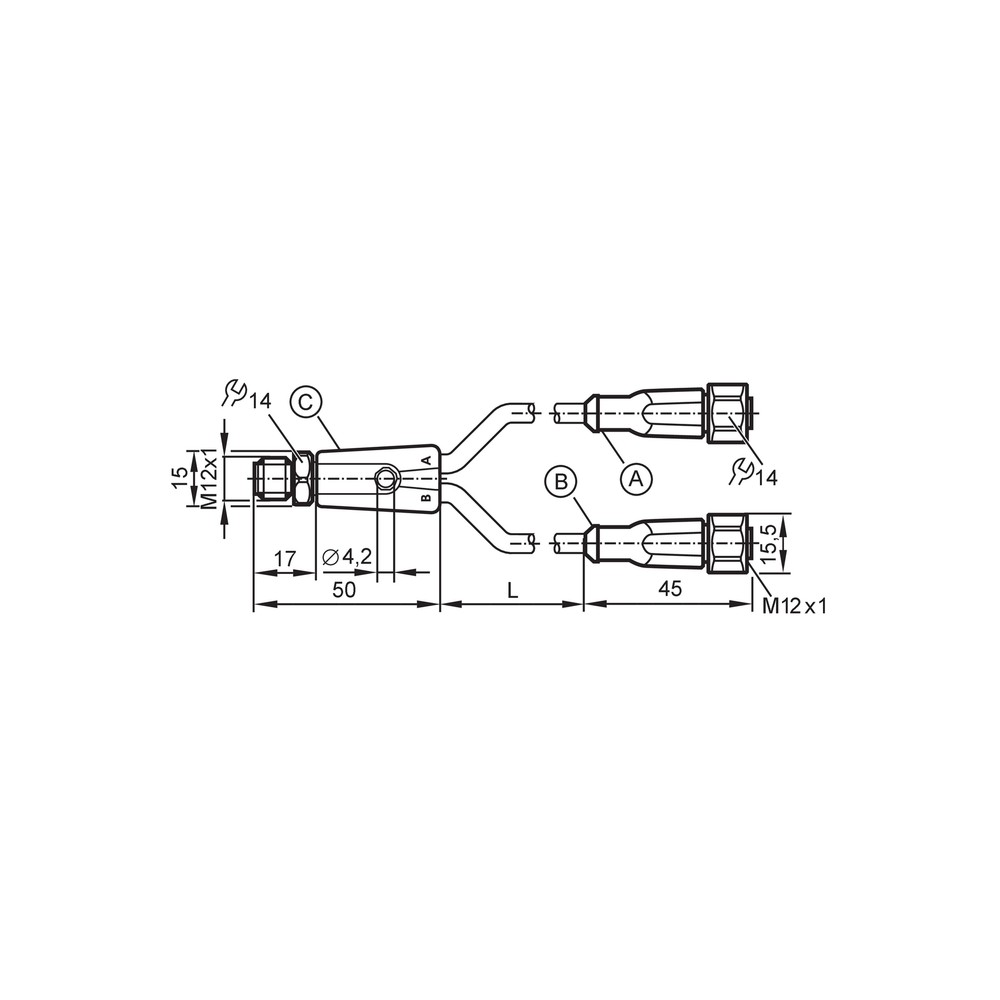

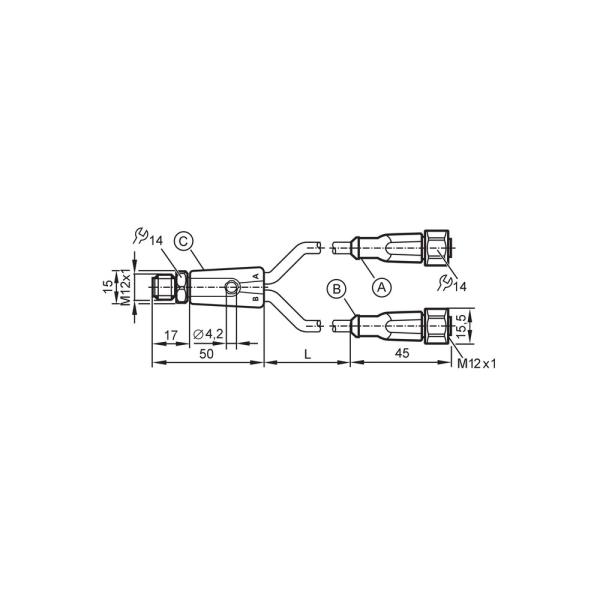

Folha de Dados Técnicos (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVM063 e qual sua principal função?

O EVM063 é um cabo de ligação em Y projetado para aplicações móveis, permitindo a derivação de sinais em sistemas de automação com conectores M12.

Quais são as características técnicas que destacam este cabo?

Ele possui um conector macho para dois conectores fêmea, contatos banhados a ouro e resistência à torção, ideal para ambientes industriais severos.

Para quais situações o cabo EVM063 não é indicado?

Não deve ser utilizado em aplicações que excedam 60V AC/DC ou onde o raio de curvatura seja inferior a 10 vezes o diâmetro do cabo (4,9 mm).

Existe restrição ambiental para a instalação deste cabo?

O cabo não deve ser instalado em locais com temperaturas permanentes fora da faixa de -25 a 90°C ou em contato com substâncias químicas incompatíveis com o PUR e FKM.

Como diagnosticar falhas de conexão no cabo?

O sintoma mais comum é a falha intermitente de sinal, causada por fadiga do cabo ou oxidação por umidade. Verifique a continuidade dos fios e se o torque de aperto (0,6-1,5 Nm) foi respeitado.

O que indica a entrada de umidade no conector M12?

A falha de vedação é frequentemente detectada pela presença de umidade dentro do conector, indicando uso fora da especificação IP69K ou desgaste da vedação FKM.

Devo usar este cabo em vez de um bloco distribuidor de 4 vias?

Este produto é um componente de conexão de ponto único. Ele substitui derivações manuais ou blocos distribuidores quando é necessária uma conexão direta e robusta sem o custo de um bloco de distribuição de 4 ou 8 vias.

Este cabo compensa o investimento comparado a cabos de ligação comuns?

Sim, é uma alternativa de alta performance em relação a cabos padrão, devido aos contatos banhados a ouro e materiais como PUR/aço inox 316L que aumentam a vida útil em ambientes com vibração e névoa salina.

Qual o cuidado fundamental na instalação do cabo?

A instalação exige o aperto manual ou com ferramenta de torque entre 0,6 e 1,5 Nm nos conectores M12, garantindo que o O-ring de FKM esteja posicionado corretamente para assegurar a vedação IP69K.

Onde posso utilizar este cabo em ambientes industriais?

O produto possui grau de proteção IP69K, sendo isento de silicone e halogênio, ideal para áreas de higienização frequente ou máquinas móveis.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura a resistência do componente contra entrada de poeira e jatos de água de alta pressão e temperatura. (Ref.: Proteção)

PUR (Poliuretano)

Material do revestimento do cabo que oferece alta resistência mecânica, flexibilidade e durabilidade em ambientes agressivos. (Ref.: Material do cabo)

Codificação A

Padrão de pinagem M12 para sensores e dispositivos de I/O, garantindo a compatibilidade correta entre macho e fêmea. (Ref.: Conexão elétrica)

Esforço de torção

Capacidade do cabo de suportar movimentos de rotação torcional sem romper a integridade interna dos condutores (± 180 °/m). (Ref.: Esforço de torção)

FKM

Fluorocarbono, material da vedação conhecido por sua excelente resistência química e térmica. (Ref.: Material da vedação)
