Cabo de Conexão Fêmea IFM EVM043

Pré-visualizar: EVM043 IFM - Cabo de Conexão Fêmea IFM Ambientes Adversos 0,4m PUR IP69K

EVM043 IFM - Cabo de Conexão Fêmea IFM Ambientes Adversos 0,4m PUR IP69K

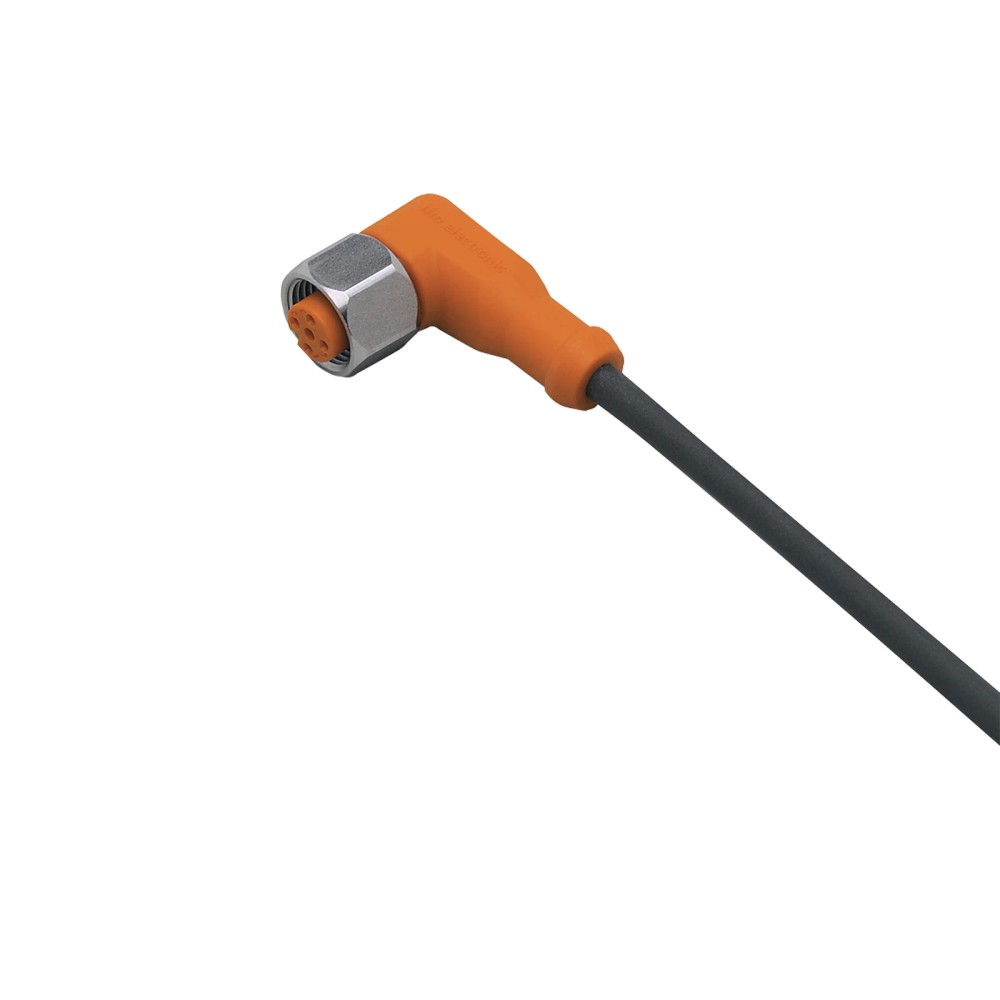

Imagem meramente ilustrativa

R$ 204,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVM043
EAN: 4021179260428
NCM do produto: 85444200

Destaques do Produto Tipo de Conector...mais

Fechar menu

Saiba mais sobre: "EVM043 IFM - Cabo de Conexão Fêmea IFM Ambientes Adversos 0,4m PUR IP69K"

Destaques do Produto

Tipo de Conector

Fêmea M12

Comprimento

0,4 m

Material

PUR (Poliuretano)

Grau de Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVM043 IFM - Cabo de Conexão Fêmea IFM Ambientes Adversos 0,4m PUR IP69K

O EVM043 é um cabo de conexão industrial com conector fêmea M12 de alta performance, projetado para aplicações em ambientes móveis e extremamente adversos. Ele se destaca pela construção livre de halogênio, revestimento em PUR com alta tolerância a dobras e grau de proteção IP69K para lavagens intensas. É a solução ideal para garantir a confiabilidade na transmissão de sinais em condições severas.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
SKU	EVM043
Tipo	Cabo de conexão
Comprimento	0,4 m
Material	PUR
Proteção	IP69K
Tensão	< 250 V AC
Corrente	4 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações móveis e robótica com alta flexibilidade.
Ambientes com lavagem frequente (IP69K).
Indústria alimentícia e de bebidas (sem silicone).

⚠ Considere outro se precisa de:

Aplicações com tensões superiores a 250 V AC / 300 V DC.
Exposição a produtos químicos agressivos não compatíveis com material PUR.
Instalações onde o raio de curvatura seja inferior a 10 vezes o diâmetro do cabo.

APLICAÇÕES E USO

Aplicações em ambientes com presença de fluidos ou lavagem de alta pressão.
Equipamentos móveis que exigem alta flexibilidade e resistência a ciclos de curvatura.
Ambientes industriais que demandam componentes livres de silicone e halogênio.

COMO ESCOLHER

Antes de comprar o EVM043 IFM - Cabo de Conexão Fêmea IFM Ambientes Adversos 0,4m PUR IP69K, verifique estes pontos:

Quando escolher este cabo

Indicado para instalações que necessitam de alta resiliência mecânica, resistência a ciclos de dobras e ambientes com lavagens frequentes.

Quando buscar outra alternativa

Se a aplicação exigir comprimento superior a 0,4m ou se a conexão exigir pinagem diferente de 4 polos (Codificação A).

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Material do invólucro	TPU	Material robusto para o corpo do conector
Material da vedação	FKM	Garante a vedação química e térmica do conector

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite elétrico de operação
Capacidade de carga total	4 A	Corrente máxima suportada pelo cabo

Condições ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Capacidade de resistência contra intrusão
Temperatura ambiente	-40...90 °C	Faixa de operação térmica

COMPATIBILIDADE

Comunicação

• Sinais analógicos e digitais padrão sensores M12

Conexões

Elétrica 4 x 0,34 mm² (42 x Ø 0,1 mm)

Processo Conector M12 angular

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de lavagem industrial (alimentos)	✓	Possui certificação IP69K e é livre de silicone.
Aplicações de robótica móvel (dobras constantes)	✓	O material PUR oferece excelente tolerância a dobras e deslocamentos.
Instalações de alta tensão (> 250V AC)	✗	O cabo possui isolação nominal limitada a 250V AC / 300V DC.

INSTALAÇÃO

Como instalar o EVM043 IFM - Cabo de Conexão Fêmea IFM Ambientes Adversos 0,4m PUR IP69K

Certifique-se de que o equipamento esteja desligado.
Verifique a compatibilidade do encaixe M12 no dispositivo.
Alinhe os pinos do conector com a entrada fêmea.
Insira o conector suavemente até o fim do curso.
Rosqueie a porca de trava manualmente até sentir resistência.
Aperte com ferramenta apropriada aplicando torque entre 0,6 e 1,5 Nm.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Infiltração de líquido no conector ou falha na vedação.	Torque de aperto incorreto ou exposição excessiva a agentes químicos não especificados.	Inspecione a vedação FKM e verifique se o torque aplicado está dentro de 0,6 a 1,5 Nm.
Rompimento interno dos condutores (falha intermitente).	Dobras excessivas ou raio de curvatura inferior ao permitido.	Realize teste de continuidade nos fios com o cabo posicionado em repouso.
Aumento da resistência elétrica ou queda de sinal.	Oxidação prematura por contato com produtos incompatíveis.	Verifique visualmente o brilho dos contatos banhados a ouro.
Desconexão ou deformação do conector.	Instalação mecânica inadequada com estresse de tração excessivo.	Verifique se há alívio de tensão adequado próximo ao ponto de conexão.

DOCUMENTAÇÃO TÉCNICA

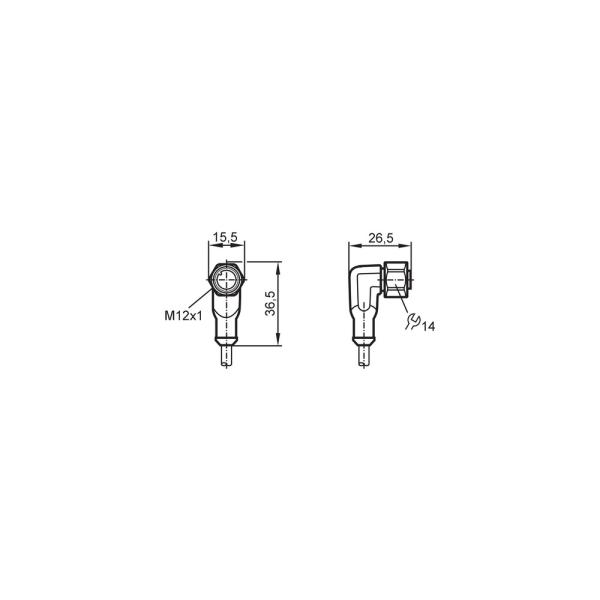

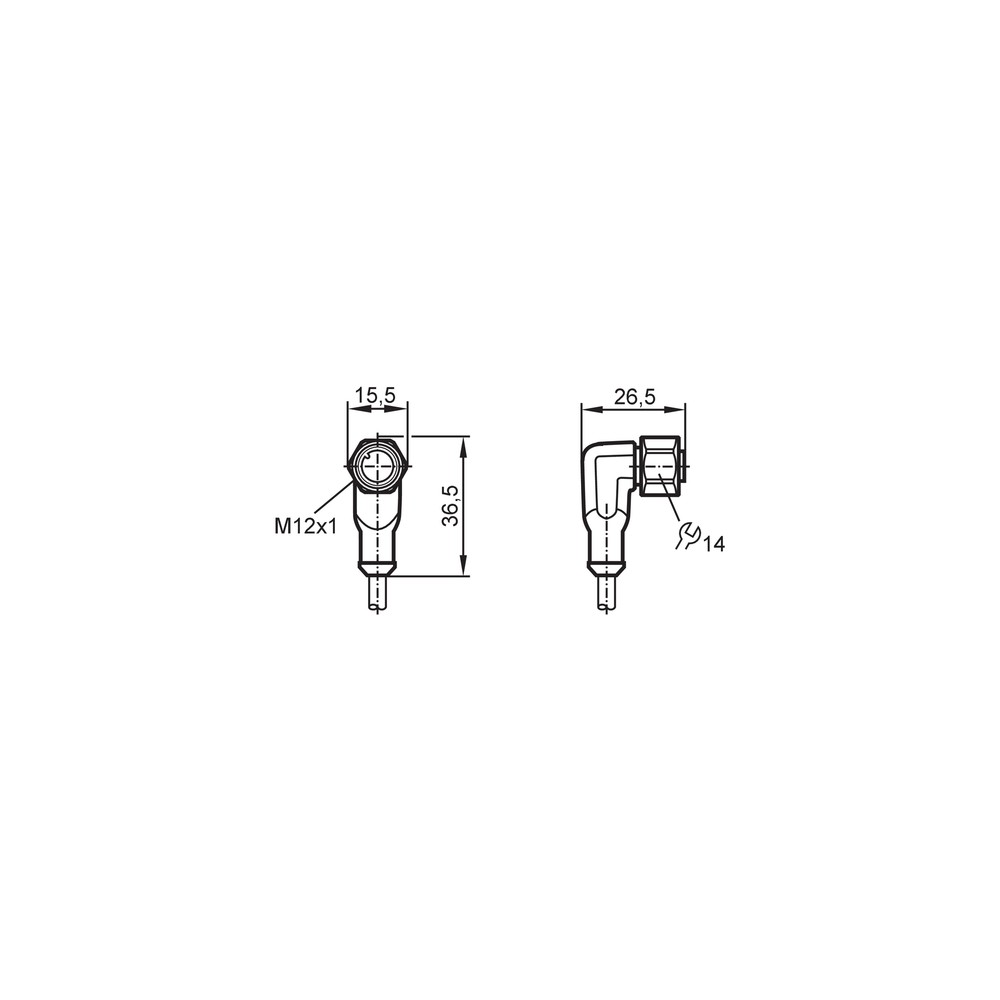

Datasheet Técnico EVM043 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVM043 e para que serve?

Este produto é um cabo de conexão industrial com conector fêmea M12, projetado para transmitir sinais elétricos em ambientes com condições severas.

Quais são as principais especificações técnicas deste cabo?

O cabo possui comprimento de 0,4 metros, material de revestimento em PUR, 4 contatos banhados a ouro e grau de proteção IP69K.

Este cabo pode ser utilizado em circuitos de alta tensão?

O EVM043 não é adequado para aplicações onde a tensão de operação exceda 250 V AC ou 300 V DC.

O cabo é resistente a qualquer tipo de imersão ou química?

Não, este modelo não é projetado para uso submerso permanente ou em aplicações que exijam resistência a produtos químicos não especificados na norma EN 60068.

O que devo verificar se o sinal do sensor estiver falhando?

Sintomas comuns incluem perda de sinal ou intermitência; verifique se há oxidação nos contatos, rompimento do revestimento PUR ou falha no torque de aperto do conector.

Como diagnosticar mau contato no conector?

Se houver mau contato mecânico, inspecione a integridade da vedação FKM e confirme se o torque de aperto está entre 0,6 e 1,5 Nm.

Devo comprar este cabo ou um modelo maior?

Este modelo é um componente de cabo pronto (patch cord) com conector fixo; para extensões, recomenda-se buscar conectores de campo ou cabos de maior comprimento conforme o catálogo da IFM.

Este cabo é melhor que um cabo de instalação comum?

O EVM043 é otimizado para ambientes adversos com alta mobilidade, enquanto cabos padrão de PVC possuem menor resistência a dobras e torções mecânicas.

Quais cuidados tomar na instalação do conector M12?

Certifique-se de alinhar corretamente o conector M12 antes de rosquear e respeite o raio de curvatura mínimo de 10 vezes o diâmetro do cabo para evitar danos internos.

Qual a procedência deste cabo de conexão?

O produto é fabricado pela IFM Electronic, líder global em automação, garantindo a procedência técnica e conformidade com normas industriais internacionais.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e alta temperatura. (Ref.: DIN 40050-9)

PUR

Poliuretano, material de revestimento de alta resistência mecânica e flexibilidade. (Ref.: Especificação técnica)

Conector M12

Padrão de conexão industrial circular de 12mm amplamente utilizado em sensores. (Ref.: Norma IEC 61076-2-101)

Sem halogênio

Componentes que não liberam gases tóxicos em caso de incêndio. (Ref.: Normas de segurança)

Codificação A

Padrão de pinagem que evita a conexão incorreta de dispositivos incompatíveis. (Ref.: IEC 61076-2-101)
