Cabo Conector Fêmea M12 Angular ifm EVM041 10m

Pré-visualizar: EVM041 IFM - Cabo Conector Fêmea M12 Angular Ambientes Adversos e Móveis 10m PUR 5 Polos IP69K

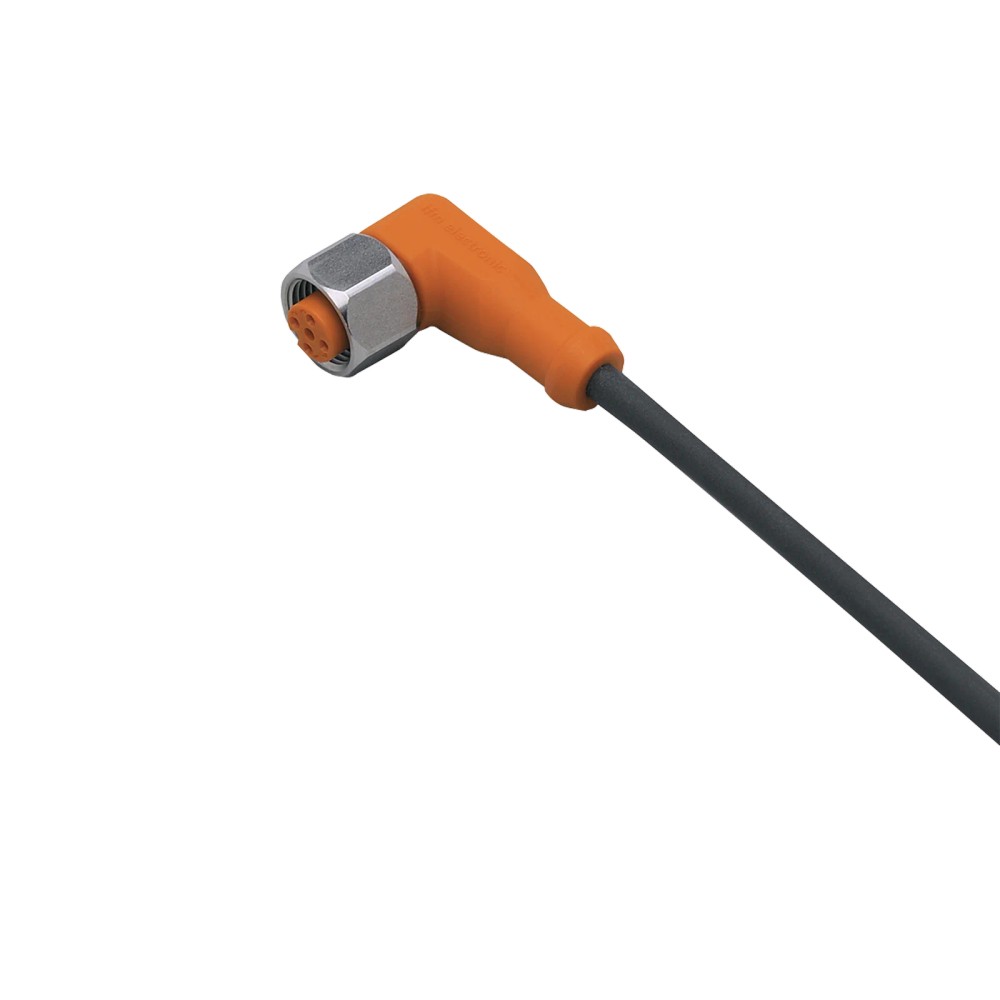

EVM041 IFM - Cabo Conector Fêmea M12 Angular Ambientes Adversos e Móveis 10m PUR 5 Polos IP69K

Imagem meramente ilustrativa

R$ 391,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVM041
EAN: 4021179260404
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVM041 IFM - Cabo Conector Fêmea M12 Angular Ambientes Adversos e Móveis 10m PUR 5 Polos IP69K"

Destaques do Produto

Tipo de Conector

M12 Angular Fêmea

Comprimento

10 metros

Número de Polos

Material de Revestimento

PUR (Poliuretano)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVM041 IFM - Cabo Conector Fêmea M12 Angular Ambientes Adversos e Móveis 10m PUR 5 Polos IP69K

O EVM041 é um cabo de conexão com conector fêmea M12 angular, desenvolvido para suportar ambientes adversos e aplicações móveis com alta exigência mecânica. Possui 5 polos com contatos banhados a ouro e revestimento em PUR, garantindo resistência à corrosão e durabilidade superior. É a solução ideal para integração de sensores e atuadores em esteiras e linhas de montagem.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVM041
SKU	EVM041
Conector	M12 Angular (Fêmea)
Comprimento	10 m
Grau de Proteção	IP65, IP67, IP68, IP69K
Material	PUR
Tensão de Operação	< 50 V AC / < 60 V DC
Faixa de Temperatura	-40 a 90 °C
Peso	361 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em esteiras móveis e robótica
Ambientes industriais com exigência de lavagem (IP69K)
Instalações expostas a vibrações mecânicas constantes

⚠ Considere outro se precisa de:

Uso em tensões superiores a 50V AC / 60V DC
Conexão em portas M12 não codificadas como A
Uso em ambientes com substâncias incompatíveis com poliuretano (PUR)

APLICAÇÕES E USO

Aplicações em esteiras transportadoras móveis
Ambientes industriais com ciclos de lavagem frequentes (Food & Beverage)
Robótica e braços articulados
Automação industrial geral com alta vibração

COMO ESCOLHER

Antes de comprar o EVM041 IFM - Cabo Conector Fêmea M12 Angular Ambientes Adversos e Móveis 10m PUR 5 Polos IP69K, verifique estes pontos:

Aplicações de Alta Flexibilidade

Escolha este modelo se o cabo for instalado em correntes arrasta-cabos ou braços robóticos, pois suporta mais de 5 milhões de ciclos de dobra.

Ambientes Agressivos

Indicado para áreas com presença de óleos, umidade intensa ou necessidade de limpeza por jato de alta pressão, graças ao grau de proteção IP69K.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limite de isolamento elétrico
Capacidade de carga total	4 A	Corrente máxima admissível

Condições Ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Vedação contra líquidos e poeira
Temperatura ambiente	-40 a 90 °C	Faixa de operação térmica

Dados Mecânicos
Ciclos de curvatura	> 5 milhões	Durabilidade em aplicações móveis
Material da porca	Aço inoxidável 316L	Resistência à corrosão
Comprimento	10 m	Dimensão do cabo

COMPATIBILIDADE

Comunicação

• Sensores e atuadores M12 padrão

• Dispositivos com codificação A

Conexões

Elétrica 10 m PUR, 5 polos

Processo M12 angular

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicações em esteiras móveis	✓	Cabo projetado para alta flexibilidade e > 5 milhões de ciclos.
Redes de dados Profibus/Ethernet	✗	Codificação do conector e características elétricas não são compatíveis com protocolos de alta velocidade.
Ambientes com lavagem industrial	✓	Possui classificação IP69K, resistente a jatos de alta pressão.

INSTALAÇÃO

Como instalar o EVM041 IFM - Cabo Conector Fêmea M12 Angular Ambientes Adversos e Móveis 10m PUR 5 Polos IP69K

Desligue a alimentação do equipamento antes da instalação.
Verifique a integridade física do cabo e dos pinos do conector.
Alinhe a codificação A do conector fêmea com o conector macho do sensor.
Insira e rosqueie manualmente o conector até o encosto.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Certifique-se de que o raio de curvatura mínimo de 10x o diâmetro do cabo seja respeitado no percurso.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Umidade dentro do conector	Torque de aperto fora da especificação (0,6-1,5 Nm)	Verificar integridade do anel de vedação FKM
Interrupção intermitente do sinal	Raio de curvatura menor que 10x o diâmetro	Inspecionar visualmente o cabo em busca de dobras ou rompimento interno
Degradação/ressecamento da capa externa do cabo	Exposição a agentes químicos incompatíveis	Confrontar material PUR com a tabela química do ambiente
Aquecimento excessivo do cabo	Corrente nominal excedida	Medir a carga do circuito conectado ao sensor

DOCUMENTAÇÃO TÉCNICA

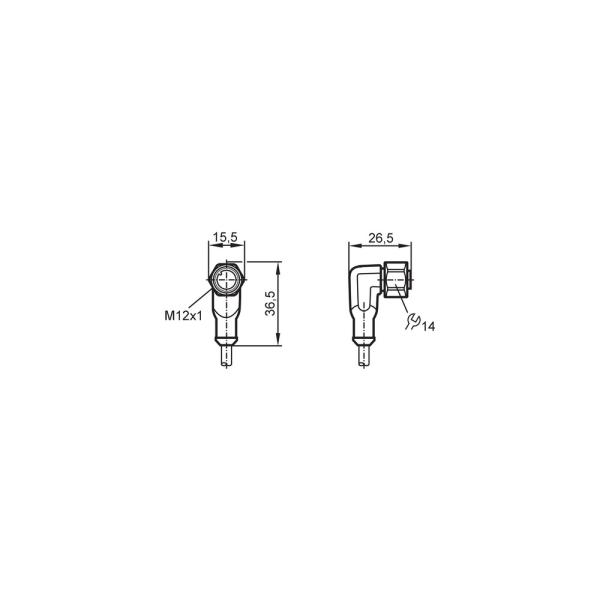

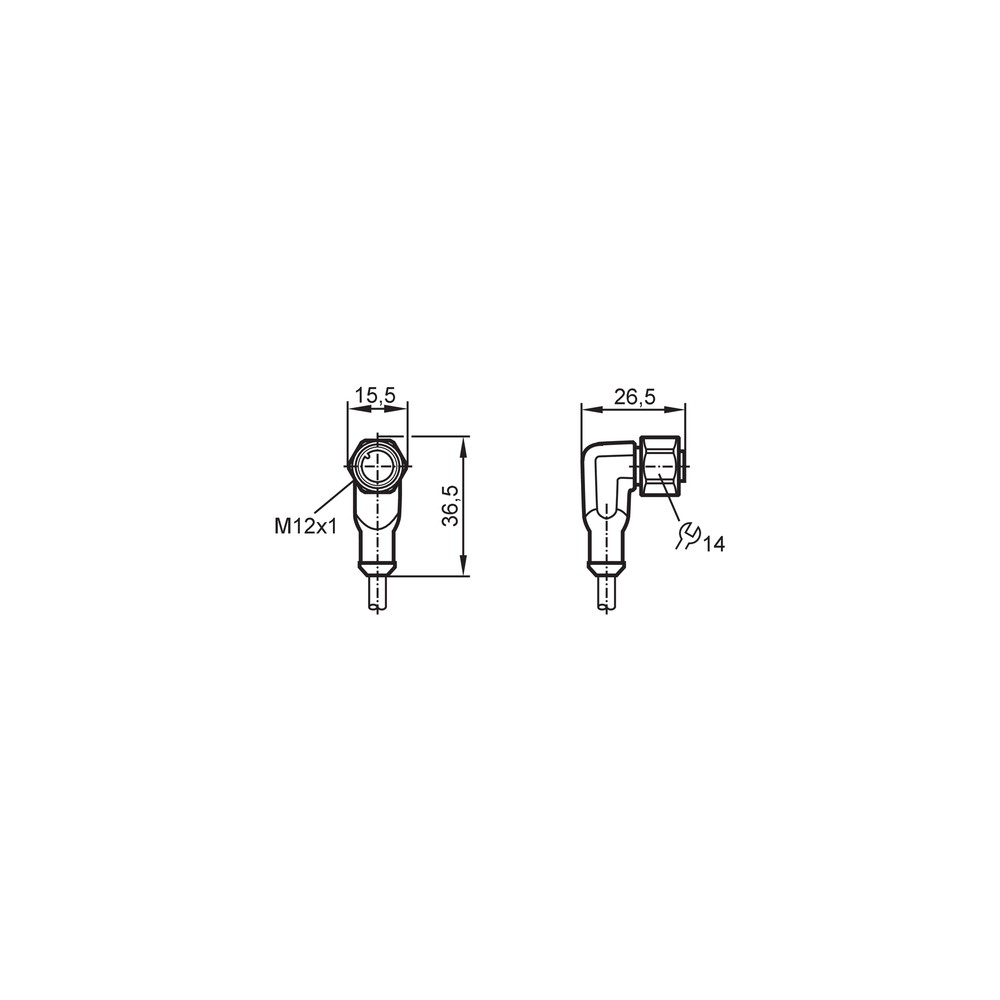

Datasheet Técnico EVM041 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM EVM041?

O EVM041 é um cabo de conexão com conector fêmea M12 angular de 5 polos, projetado para aplicações em automação industrial, robótica e ambientes adversos com alta flexibilidade.

Quais são os limites elétricos deste conector?

Ele suporta tensões de operação de até 50 V AC ou 60 V DC, operando com uma capacidade de carga total de 4 A.

Posso utilizar este cabo em redes Profibus ou Ethernet industrial?

Não, este modelo possui conector M12 A-coded e não é compatível com portas de sensores que exijam codificação diferente, como B, D ou X-coded.

Quais aplicações devem ser evitadas para este cabo?

Não é recomendado para uso em submersão contínua em condições não especificadas pelo grau IP69K, ou em ambientes com exposição a produtos químicos incompatíveis com o poliuretano (PUR).

O sinal do sensor está intermitente. O que pode ser?

Se houver falha de sinal, verifique primeiro a continuidade dos fios internos e se houve degradação da jaqueta do cabo por atrito mecânico ou ataque químico antes de substituir a peça.

Como diagnosticar falhas na conexão física do cabo?

Sintomas de oxidação nos pinos ou vedação comprometida indicam falha na vedação ou aperto incorreto. Verifique o torque de aperto (0,6 a 1,5 Nm) e a integridade do anel de vedação FKM.

Por que escolher o EVM041 em vez de um cabo padrão?

Para aplicações móveis com alta torção, este cabo é superior devido aos ciclos de curvatura > 5 milhões, enquanto cabos padrão de PVC não suportam esses esforços mecânicos.

O produto acompanha conectores extras para montagem em campo?

Este produto é comercializado como uma unidade pronta para instalação, não existindo versões do tipo kit com conectores adicionais.

Quais cuidados devo ter ao instalar o cabo em correntes arrasta-cabos?

O cabo possui um raio de curvatura mínimo de 10 vezes o seu diâmetro. Evite torções forçadas fora desse raio para garantir a vida útil da isolação.

Qual a garantia de qualidade e procedência deste cabo?

O produto é fabricado pela IFM e possui certificação para ambientes adversos e móveis. A procedência é garantida pelo faturamento direto da IFM Electronic LTDA.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que indica resistência a jatos de água de alta pressão e alta temperatura. (Ref.: Grau de proteção)

PUR (Poliuretano)

Material do revestimento do cabo que oferece alta resistência mecânica, a óleos e a abrasão. (Ref.: Material)

M12 A-coded

Padrão de codificação do conector circular, comum para sensores e atuadores padrão. (Ref.: Conexão elétrica)

Sem halogênio

Característica que garante que o cabo não emite gases tóxicos ou corrosivos em caso de incêndio. (Ref.: Sem halogênio)

FKM

Fluoroelastômero utilizado nas vedações para garantir resistência química. (Ref.: Material da vedação)
