Cabo Conector Fêmea M12 IFM EVM040 5m

Pré-visualizar: EVM040 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR IP69K

EVM040 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR IP69K

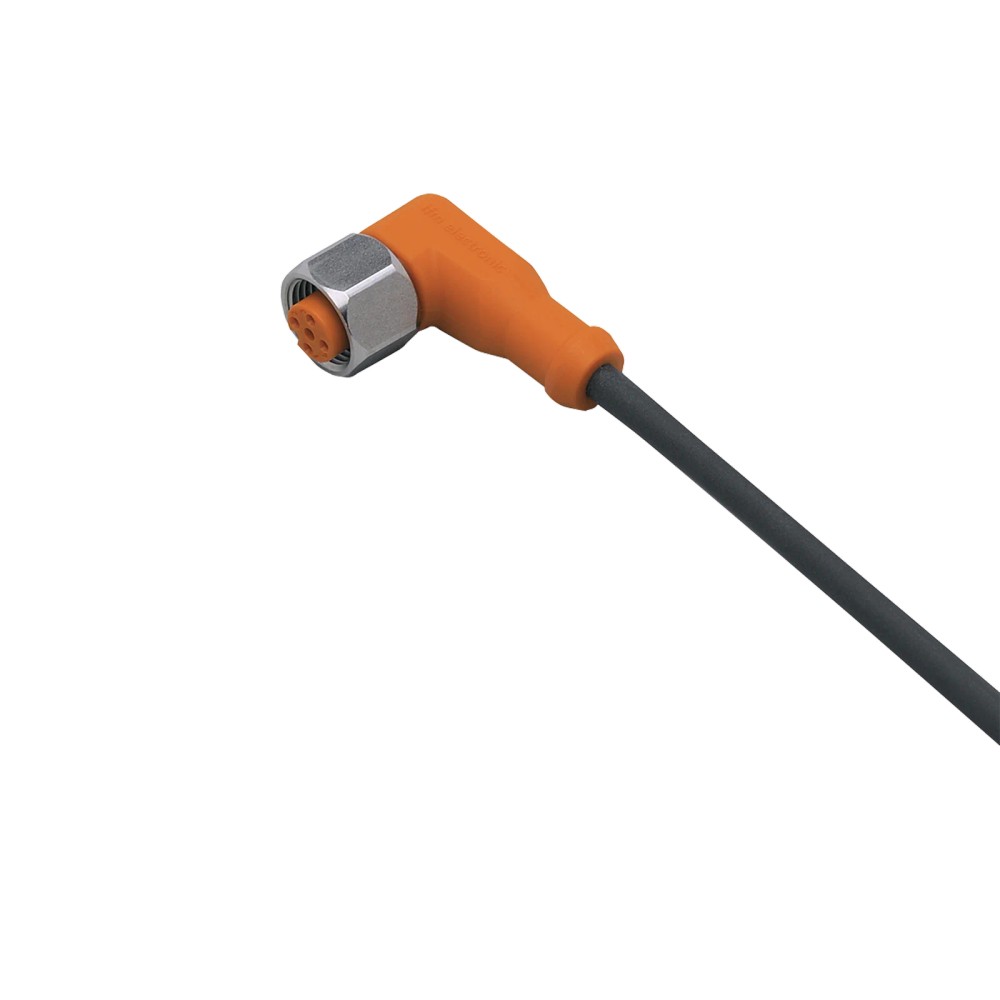

Imagem meramente ilustrativa

R$ 294,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVM040
EAN: 4021179260398
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "EVM040 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR IP69K"

Destaques do Produto

Conector

Fêmea M12 angular, codificação A, 5 polos

Comprimento

5 m

Tensão

< 50 V AC / < 60 V DC

Corrente total

4 A

Proteção

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVM040 IFM — Cabo de conexão com conector fêmea M12 angular, 5 polos, 5 m, PUR, IP65/IP67/IP68/IP69K

O EVM040 é um cabo de conexão de 5 m com conector fêmea M12 angular e 5 contatos, destinado à conexão elétrica em automação industrial. Possui revestimento PUR, contatos banhados a ouro e proteção IP65, IP67, IP68 e IP69K conforme os dados do produto. Opera com tensão inferior a 50 V AC e inferior a 60 V DC, com capacidade de corrente total de 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de conexão com conector fêmea
Conector	M12 angular, codificação A, 5 contatos
Comprimento do cabo	5 m
Material do cabo	PUR, preto
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de corrente total	4 A
Seção transversal dos condutores	5 x 0,34 mm²
Faixa de temperatura ambiente	-40 a 90 °C; em aplicação móvel: -25 a 90 °C
SKU / GTIN	EVM040 / 4021179260398

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de automação que exijam cabo fêmea M12 angular, codificação A, com 5 contatos e comprimento de 5 m.
Instalações cujas condições elétricas estejam dentro de < 50 V AC ou < 60 V DC e capacidade de corrente total de até 4 A.
Aplicações em ambientes adversos ou móveis, observando a faixa de temperatura aplicável e as condições de flexão e deslocamento especificadas.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão requerida tiver outro número de contatos, codificação, gênero ou geometria; a ficha identifica este produto como M12 fêmea angular, codificação A, 5 contatos.
Não utilizar acima dos limites informados de tensão ou capacidade de corrente total.
Não considerar adequado para ambiente móvel abaixo de -25 °C, pois a faixa especificada para aplicação móvel é de -25 a 90 °C.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: ambientes extremamente adversos; observar a instalação e as condições ambientais declaradas.
Aplicação informada pelo fabricante: aplicações móveis; para deslocamento horizontal de 5 m, respeitar velocidade máxima de 3,3 m/s e aceleração máxima de 5 m/s², além do raio mínimo de flexão de 10 vezes o diâmetro do cabo.
Possibilidade de uso em conexões de automação com M12 fêmea angular, codificação A e 5 contatos: validar pinagem, tensão e corrente do dispositivo antes da ligação.

COMO ESCOLHER

Antes de comprar o EVM040 IFM — Cabo de conexão com conector fêmea M12 angular, 5 polos, 5 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Quando escolher

Selecione se os requisitos de conexão, comprimento, tensão, corrente e condições ambientais corresponderem aos dados do EVM040.

Quando buscar outra configuração

Considere outro cabo se o equipamento exigir conexão com geometria, gênero, codificação, quantidade de contatos ou comprimento diferentes.

Para movimento contínuo

Confira os limites de flexão e deslocamento declarados e confirme se o ciclo mecânico da aplicação corresponde às condições especificadas pelo fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	ifm	Identificação do fabricante indicada no anúncio.
Modelo / SKU	EVM040	Código do produto para identificação e seleção.
GTIN	4021179260398	Identificador comercial informado na ficha.
Part number do anúncio	EVM040	Código apresentado nos dados primários do anúncio.
Part number do catálogo	ADOAH050VAS0005H05	Código adicional associado ao registro de catálogo.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Classificação fiscal informada no registro do produto.

Aplicação e características
Tipo de produto	Cabo de conexão com conector fêmea	Descrição funcional da ficha técnica.
Aplicação informada	Aplicações em ambientes extremamente adversos; para aplicações móveis	Usos descritos no registro do fabricante; respeitar os limites ambientais e de movimento.
Características especiais	Sem silicone; sem halogênio; contatos banhados a ouro; tolerâncias para dobras e deslocamentos	Atributos declarados para o conjunto.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de operação informados na ficha.
Capacidade de corrente total	4 A	Capacidade total indicada para o produto.
Capacidade de corrente total UL	3 A	Valor especificado para a condição UL.
Classe de proteção elétrica	II	Classe declarada no registro do produto.

Conexão elétrica
Conector	1 x M12, angular, codificação A	Configuração da conexão fêmea.
Contatos	5, dourados	Número e acabamento dos contatos informados.
Material do corpo do conector	TPU, laranja	Material e cor declarados para o corpo do conector.
Material do bloqueio / porca	Aço inoxidável 1.4404 (316L)	Material especificado para o elemento de bloqueio.
Material da vedação	FKM	Material declarado para a vedação.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa de torque informada para a conexão; seguir a montagem apropriada.

Cabo e condutores
Comprimento	5 m	Comprimento nominal informado.
Revestimento	PUR	Material do revestimento do cabo.
Cor do cabo	Preto	Cor declarada na descrição do cabo.
Diâmetro externo	4,9 mm	Dimensão nominal do cabo.
Construção dos condutores	5 x 0,34 mm²; 42 x Ø 0,1 mm por condutor	Construção indicada na ficha do cabo.
Cores dos fios	BK = preto; BN = marrom; BU = azul; GY = cinza; WH = branco	Identificação de cores informada; não substitui a conferência da pinagem.
Raio mínimo de flexão	10 x diâmetro do cabo	Valor especificado para aplicação flexível.
Velocidade máxima de movimento	3,3 m/s	Limite informado para deslocamento horizontal de 5 m.
Aceleração máxima	5 m/s²	Limite informado para deslocamento horizontal de 5 m.
Ciclos de curvatura	> 5 milhões	Quantidade declarada na especificação de tolerâncias para dobras e deslocamentos.
Esforço de torção	± 180°/m	Limite de torção indicado na ficha.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Classes listadas na ficha; a proteção efetiva depende da montagem correta e das condições de uso.
Temperatura ambiente	-40 a 90 °C	Faixa ambiente declarada para o produto.
Temperatura ambiente em aplicação móvel	-25 a 90 °C	Faixa específica indicada para uso móvel.
Temperatura ambiente cULus	Até 75 °C	Limite indicado no aviso relativo à temperatura ambiente cULus.
Temperatura de armazenamento	-25 a 55 °C	Faixa de armazenamento informada.
Umidade de armazenamento	10 a 100 %	Faixa de umidade declarada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação de armazenamento informada.
Material do invólucro	TPU	Material declarado para o invólucro do conector.
Material da vedação	FKM	Material declarado para a vedação.
Livre de silicone	Sim	Característica declarada pelo fabricante.
Livre de halogênio	Sim	Característica declarada na descrição do cabo.

Ensaios ambientais e mecânicos
Resistência a choques	EN 60068-2-27 Ea, 100 g, meio seno, 11 ms; 6 choques por direção nos 3 eixos, a -40 °C e 85 °C	Condições de ensaio declaradas na ficha.
Resistência duradoura ao choque	EN 60068-2-29 Eb, 40 g, 6 ms; 4.000 choques por direção nos 3 eixos, a -20 °C e 50 °C	Condições de ensaio declaradas para choques repetidos.
Estabilidade de vibração	EN 60068-2-6 Fc, 20 g, 10 a 3.000 Hz; a -20 °C e 50 °C; 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Parâmetros e procedimento de ensaio informados.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Condição de ensaio declarada.
Alteração rápida da temperatura	EN 60068-2-14 Na; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condições de ensaio de variação térmica informadas.

Dados mecânicos e dimensões
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões informadas no registro do catálogo.
Peso	189,9 g	Peso indicado no registro do catálogo.
Unidade de embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• Protocolo de comunicação não especificado na ficha; validar a pinagem e os requisitos do equipamento conectado.

Conexões

Elétrica Conector fêmea M12 angular, codificação A, com 5 contatos dourados; 5 m de cabo. Limites declarados: < 50 V AC / < 60 V DC; capacidade de corrente total de 4 A, ou 3 A na especificação UL.

Processo Conexão elétrica por conector M12; não há conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão a equipamento com entrada M12 macho, codificação A e 5 contatos	✓	A configuração mecânica do conector corresponde; a compatibilidade elétrica ainda depende da pinagem e dos limites do circuito.
Circuito que excede < 50 V AC, < 60 V DC ou 4 A de corrente total	✗	O circuito ultrapassa os limites elétricos informados para o produto.
Instalação móvel com temperatura ambiente inferior a -25 °C	✗	A faixa indicada especificamente para aplicação móvel começa em -25 °C.
Equipamento que requer protocolo não indicado ou pinagem não confirmada	✗	A ficha não declara protocolo nem uma correspondência universal de pinagem; a compatibilidade deve ser confirmada com o esquema do dispositivo.

INSTALAÇÃO

Como instalar o EVM040 IFM — Cabo de conexão com conector fêmea M12 angular, 5 polos, 5 m, PUR, IP65/IP67/IP68/IP69K

Confirme que a conexão do equipamento é compatível com M12 macho, codificação A e 5 contatos; valide também a pinagem.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione o conector, os contatos e a vedação; não monte componentes com danos visíveis.
Acople o conector sem forçar o alinhamento e aperte dentro da faixa de torque informada de 0,6 a 1,5 Nm.
Disponha o cabo sem exceder o raio mínimo de flexão de 10 vezes o diâmetro do cabo e sem ultrapassar os limites de movimento aplicáveis.
Após a montagem, confira o acoplamento, a identificação dos condutores e os limites de tensão e corrente antes de energizar.

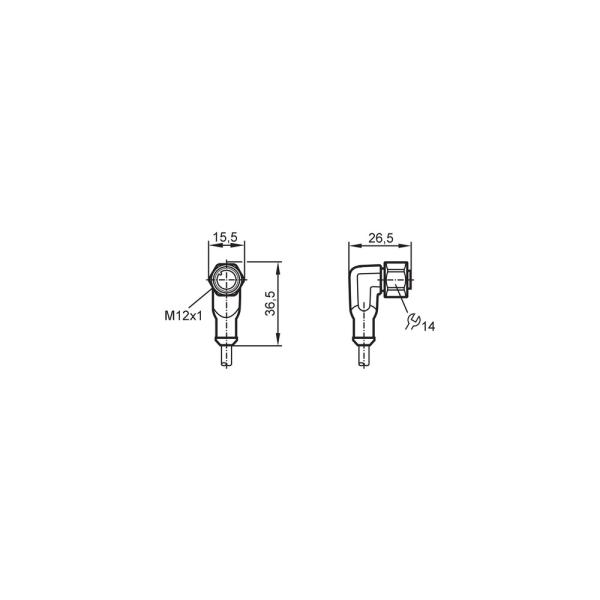

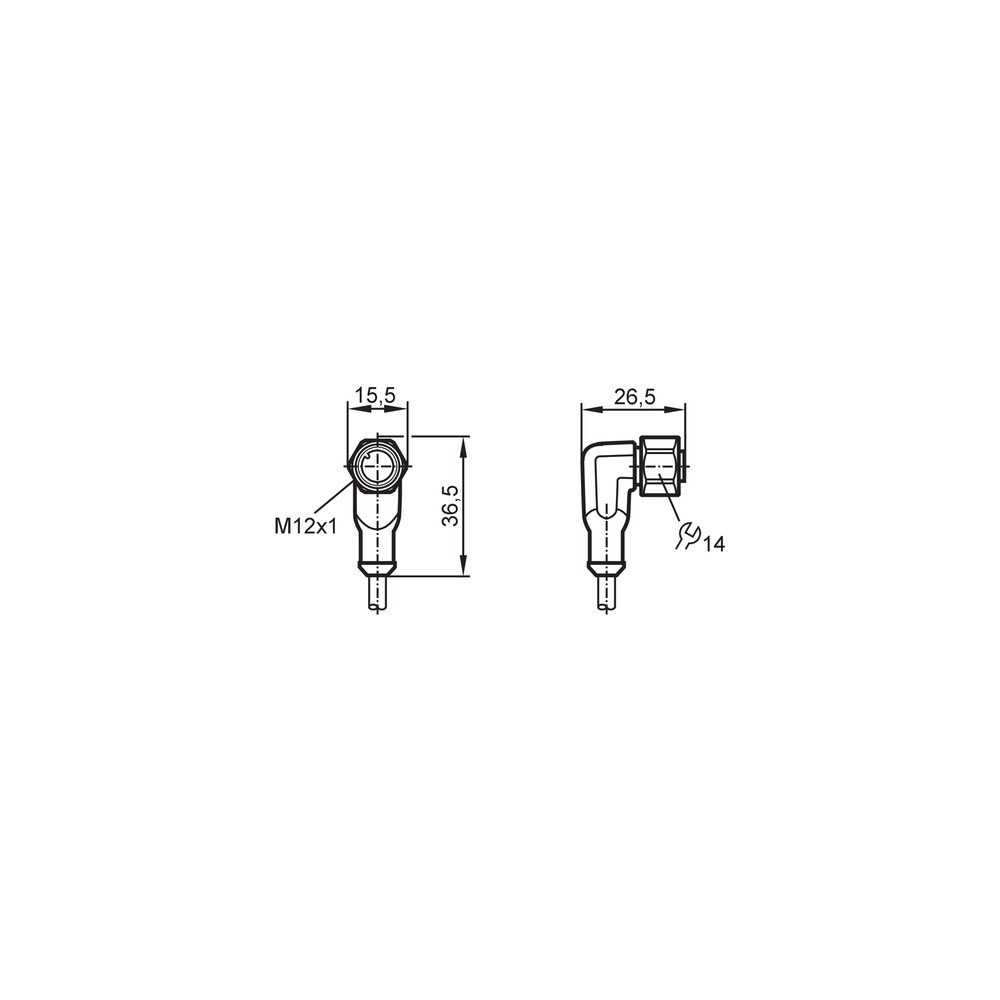

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não estabelece conexão elétrica.	Conector não totalmente acoplado, configuração de contatos incompatível ou ligação incorreta dos condutores.	Verifique o acoplamento e confira a pinagem do dispositivo e a identificação dos fios no datasheet antes de substituir o cabo.
Interrupções de sinal durante o movimento do cabo.	Raio de flexão menor que o especificado, esforço de torção ou condições de deslocamento acima dos limites declarados.	Inspecione o percurso e o cabo; compare o raio de flexão, a velocidade, a aceleração e a torção com os limites da ficha.
A conexão apresenta entrada de umidade ou perda de proteção no ponto de acoplamento.	Acoplamento ou vedação inadequados, ou uso fora das condições de instalação compatíveis com o grau de proteção declarado.	Inspecione a vedação e o acoplamento, confirme a montagem e verifique se o conector está corretamente encaixado.
Aquecimento ou falha elétrica no cabo ou na conexão.	Tensão ou corrente acima dos limites especificados, ou conexão elétrica incompatível.	Meça tensão e corrente no circuito e compare com os limites do cabo; confira também a pinagem e o estado dos contatos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVM040, português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVM040 e para que serve?

É um cabo de conexão com conector fêmea M12 angular, codificação A e 5 contatos, para ligações elétricas em automação. O cabo tem 5 m e revestimento PUR.

O EVM040 serve em qualquer equipamento com conexão M12?

Não necessariamente: além do formato M12, é preciso confirmar gênero, codificação, número de contatos, pinagem e limites elétricos do equipamento. Este modelo é fêmea, angular, codificação A e tem 5 contatos.

O produto acompanha algum acessório ou cabo adicional?

A ficha informa uma unidade por embalagem e descreve o próprio cabo de conexão. Não há acessórios adicionais especificados.

Posso usar este cabo em circuitos de tensão ou corrente maiores?

Não dentro dos limites declarados: a tensão é inferior a 50 V AC ou 60 V DC, e a capacidade de corrente total é 4 A. Para a especificação UL, a capacidade de corrente total indicada é 3 A.

Este cabo serve para conectar um equipamento que precisa de M12 reto ou outra codificação?

A ficha identifica o EVM040 como M12 angular, codificação A. Se o equipamento exigir conexão reta ou outra codificação, esta configuração não corresponde; confirme o conector necessário antes da compra.

O cabo é indicado para qualquer temperatura em aplicação móvel?

Não. Para aplicação móvel, a faixa de temperatura ambiente especificada é de -25 a 90 °C; para outras condições, consulte os limites aplicáveis no datasheet.

O equipamento não comunica; como verifico antes de trocar o cabo?

Confira primeiro o acoplamento, a pinagem e a correspondência dos contatos com o equipamento. A ficha não especifica protocolo de comunicação, portanto a compatibilidade do sinal precisa ser validada no esquema do dispositivo.

O sinal falha quando o cabo se movimenta; o que devo verificar?

Inspecione o cabo quanto a danos e confira se o raio de flexão, a velocidade, a aceleração e a torção permanecem dentro dos limites informados. Uma montagem fora desses limites pode afetar a continuidade.

Como devo apertar e acomodar o conector na instalação?

Alinhe o conector sem forçar e respeite a faixa de torque informada de 0,6 a 1,5 Nm. Em aplicação flexível, mantenha raio de flexão mínimo de 10 vezes o diâmetro do cabo.

O produto é fornecido como kit ou como peça avulsa?

A ficha indica 1 peça por embalagem e não lista acessórios ou componentes adicionais. Portanto, não há um kit de acessórios especificado.

GLOSSÁRIO TÉCNICO

M12

Conector circular de 12 mm de diâmetro nominal, usado para conexões elétricas industriais.

Codificação A

Configuração mecânica de chaveamento do conector M12; deve corresponder à conexão do equipamento.

PUR

Poliuretano, material especificado para o revestimento do cabo.

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de sólidos e água, conforme a classe indicada.

Raio de flexão

Raio mínimo de curvatura indicado para evitar flexão abaixo do limite especificado para o cabo.
