Cabo M12 Fêmea ifm 25m - Alta Resistência IP69K

Pré-visualizar: EVM014 IFM - Cabo de Conexão Fêmea M12 Ambientes Adversos 25m PUR IP69K

EVM014 IFM - Cabo de Conexão Fêmea M12 Ambientes Adversos 25m PUR IP69K

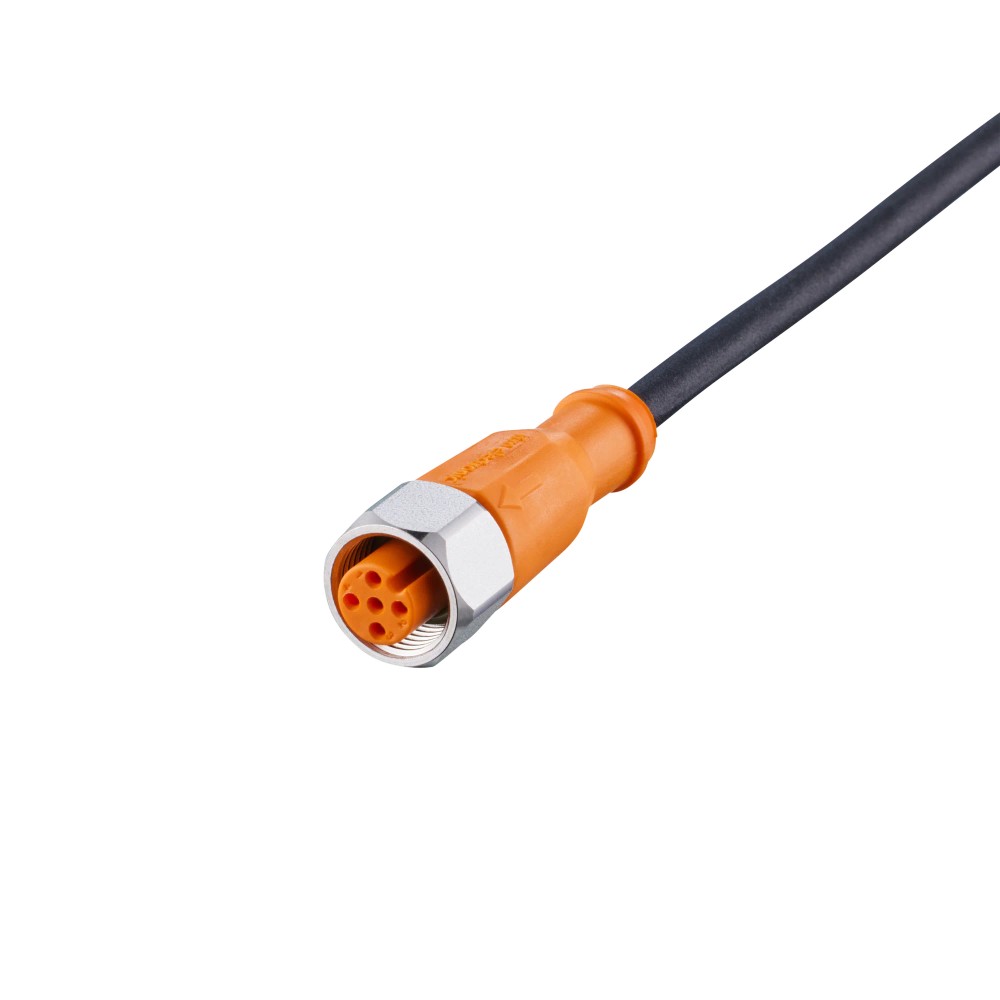

Imagem meramente ilustrativa

R$ 495,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVM014
EAN: 4021179245661
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVM014 IFM - Cabo de Conexão Fêmea M12 Ambientes Adversos 25m PUR IP69K"

Destaques do Produto

Tipo de Conector

M12 Fêmea

Comprimento

25 metros

Material

PUR

Grau de Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVM014 IFM - Cabo de Conexão Fêmea M12 Ambientes Adversos 25m PUR IP69K

O cabo de conexão EVM014 da IFM é uma solução robusta para automação, projetado com conector fêmea M12 e 25 metros de comprimento. Destaca-se por ser fabricado em PUR, possuir proteção IP69K e ser livre de halogênio, garantindo alta durabilidade em ambientes adversos. É ideal para aplicações móveis e industriais que exigem resistência mecânica superior e vedação contra umidade e jatos de água.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVM014
Comprimento	25 m
Proteção	IP65/67/68/69K
Material	PUR
Corrente	4 A
Tensão	< 250V AC / < 300V DC
Conexão	M12 Reto

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações móveis com exigência de ciclos de dobra
Indústria alimentícia com necessidade de limpeza IP69K
Ambientes com variações térmicas de -40 a 90°C

⚠ Considere outro se precisa de:

Locais com temperatura ambiente constante acima de 90°C
Aplicações com tensão superior a 300V DC
Ambientes com submersão contínua em produtos químicos incompatíveis com PUR

APLICAÇÕES E USO

Aplicações móveis em máquinas e veículos industriais
Ambientes com lavagem frequente (lavadoras de alta pressão)
Linhas de produção que utilizam sistemas I/O distribuídos
Ambientes externos com variações térmicas intensas

COMO ESCOLHER

Antes de comprar o EVM014 IFM - Cabo de Conexão Fêmea M12 Ambientes Adversos 25m PUR IP69K, verifique estes pontos:

Escolha este modelo se:

Você precisa de um cabo de 25 metros para ambientes industriais agressivos, com necessidade de resistência a altas temperaturas e jatos de água.

Considere outra opção se:

Seu ambiente exige um comprimento fixo diferente ou se a aplicação for submersa continuamente em produtos químicos onde o PUR não possui resistência certificada.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material do invólucro	TPU	Material do corpo do conector para resistência mecânica
Material da porca	Aço inoxidável 316L	Proteção contra corrosão em ambientes severos
Grau de proteção	IP65, IP67, IP68, IP69K	Níveis de vedação contra poeira e água

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite máximo para operação segura
Corrente nominal	4 A	Capacidade de carga total
Contatos	Banhados a ouro	Melhoria da condutividade e resistência à oxidação

Condições Ambientais
Temperatura ambiente	-40 a 90 °C	Intervalo de temperatura operacional
Resistência a choques	100 g	Conforme EN 60068-2-27
Teste de névoa salina	Severidade 5	Resistência à corrosão em ambientes salinos

COMPATIBILIDADE

Comunicação

• Sinais Digitais (Digital I/O)

• Sensores indutivos, capacitivos e fotoelétricos

• Atuadores de baixo consumo (até 4A)

Conexões

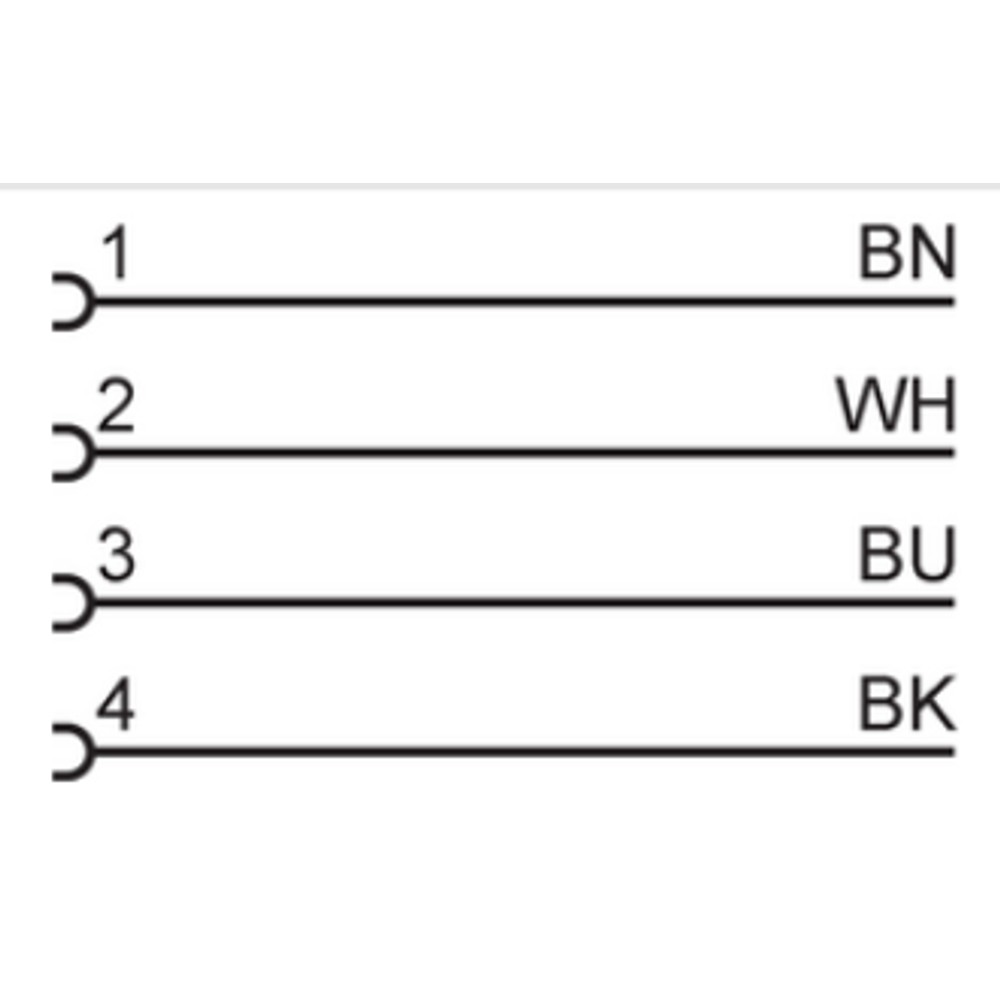

Elétrica Cabo PUR, 4 x 0,34 mm².

Processo M12, reto, 4 polos, Codificação A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicações com alta vibração	✓	O cabo atende à norma EN 60068-2-6 (20g), garantindo fixação robusta.
Ambientes de lavagem (Food/Beverage)	✓	Classificação IP69K e material FKM de vedação são adequados para esses processos.
Uso em alta tensão (indústria pesada)	✗	O produto é limitado a 250V AC / 300V DC.

INSTALAÇÃO

Como instalar o EVM014 IFM - Cabo de Conexão Fêmea M12 Ambientes Adversos 25m PUR IP69K

Verifique a compatibilidade do conector (M12, Codificação A) com a porta de destino.
Limpe a superfície de conexão para evitar contaminação na vedação.
Insira o conector fêmea no pino macho, alinhando a guia do conector.
Rosqueie a porca manualmente até sentir resistência inicial.
Utilize uma chave dinamométrica para aplicar torque de 0,6 a 1,5 Nm para vedação completa.
Fixe o cabo de 25m utilizando braçadeiras para evitar esforço excessivo na conexão.

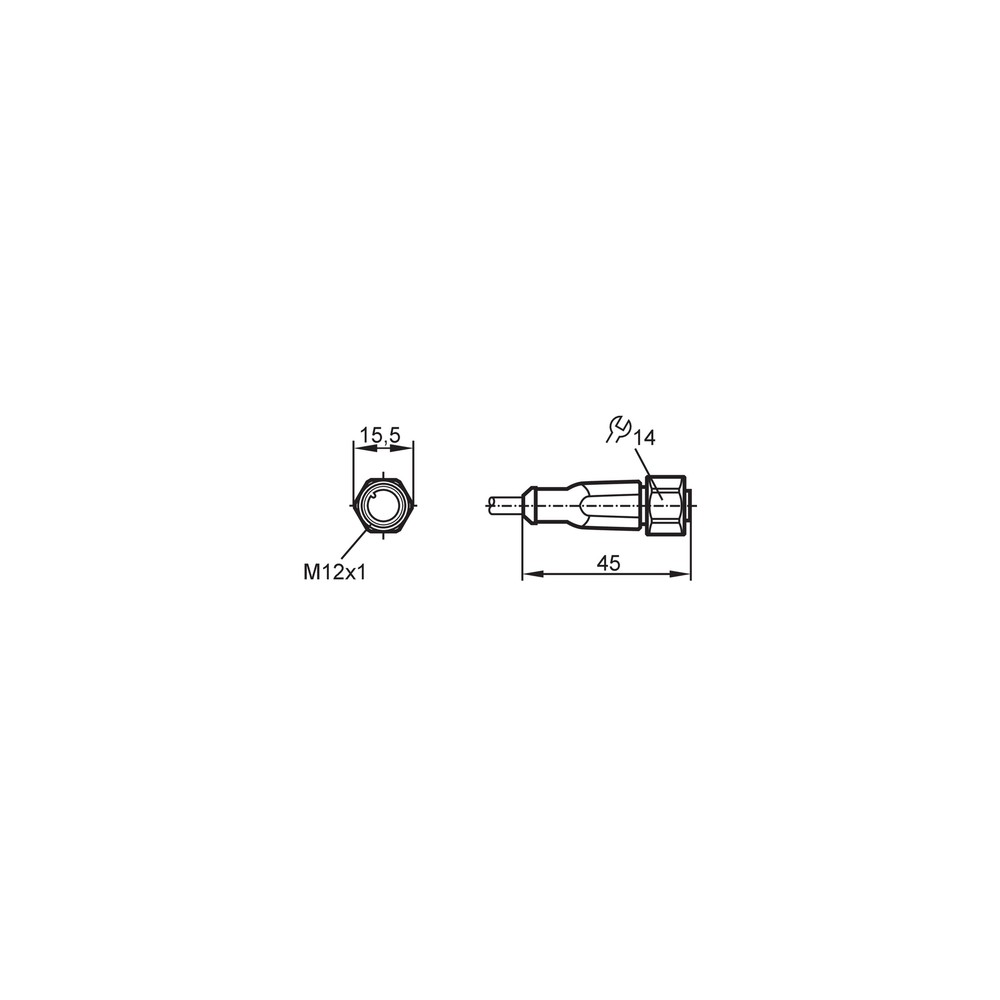

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falha na transmissão de sinal/intermitência	Torção ou flexão do cabo acima das especificações	Realizar teste de continuidade nos condutores
Entrada de umidade no conector (corrosão)	Torque de aperto fora do intervalo recomendado	Inspecionar vedação interna e estado dos pinos
Ressecamento ou rachaduras no isolamento	Degradação por produtos químicos incompatíveis	Verificar histórico de exposição a agentes químicos
Aumento da resistência elétrica no ponto de conexão	Oxidação de contatos por má vedação	Medir queda de tensão na conexão sob carga

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVM014 da IFM?

O EVM014 é um cabo de conexão com conector fêmea M12 de 25 metros, projetado para aplicações industriais exigentes.

Para quais tipos de dispositivos este cabo é indicado?

Este cabo é compatível com sensores e atuadores que utilizam conexão M12 de 4 polos e exige alta resistência mecânica e química.

O cabo pode ser usado em ambientes de alta temperatura?

Não deve ser utilizado em ambientes que excedam a temperatura de 90°C ou onde a tensão de operação ultrapasse 250V AC/300V DC.

Existem restrições químicas para o uso deste cabo?

Este produto não é adequado para aplicações com produtos químicos agressivos que degradem especificamente o revestimento PUR, apesar de sua alta resistência geral.

Como diagnosticar uma falha de conexão neste cabo?

Sintomas de falha incluem perda de sinal ou intermitência, geralmente causadas por quebra interna de condutores devido a torção excessiva fora da especificação.

O que devo verificar antes de substituir o cabo?

Verifique a continuidade dos fios individuais com um multímetro e inspecione visualmente o invólucro quanto a cortes ou deformações causadas por abrasão.

Este cabo pode ser emendado para aumentar o comprimento?

O EVM014 é uma peça única de 25m. Se precisar de extensões ou conexões de campo diferentes, considere modelos da linha ADO ou EVC da IFM.

Por que escolher este modelo em vez de cabos comuns?

Este cabo é superior a modelos padrão devido ao seu invólucro em PUR e porca em aço inoxidável 316L, ideais para ambientes com lavagem frequente.

Como instalar este cabo corretamente?

A instalação exige o aperto manual do conector M12, seguido de um leve ajuste com ferramenta (0,6 a 1,5 Nm) para garantir a vedação IP69K.

Qual a procedência deste cabo de conexão?

O produto é fornecido diretamente pela IFM Electronic, garantindo a procedência industrial e a conformidade com as normas técnicas de fábrica.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e alta temperatura (Ref.: DIN 40050-9).

PUR (Poliuretano)

Material de revestimento do cabo com alta resistência mecânica e química, indicado para correntes de arrasto.

Aço Inoxidável 316L

Material resistente à corrosão utilizado no bloqueio do conector (Ref.: 1.4404).

Sem halogênio

Característica que impede a liberação de gases tóxicos em caso de combustão, aumentando a segurança (Ref.: IEC 60754-1).

Codificação A

Padrão de pinagem M12 para conexão de sensores e atuadores padrão (Ref.: IEC 61076-2-101).
