Cabo de Conexão M12 IFM EVM007

Pré-visualizar: EVM007 IFM - Cabo de Conexão Fêmea M12 Ambientes Adversos 2m PUR LED IP69K

EVM007 IFM - Cabo de Conexão Fêmea M12 Ambientes Adversos 2m PUR LED IP69K

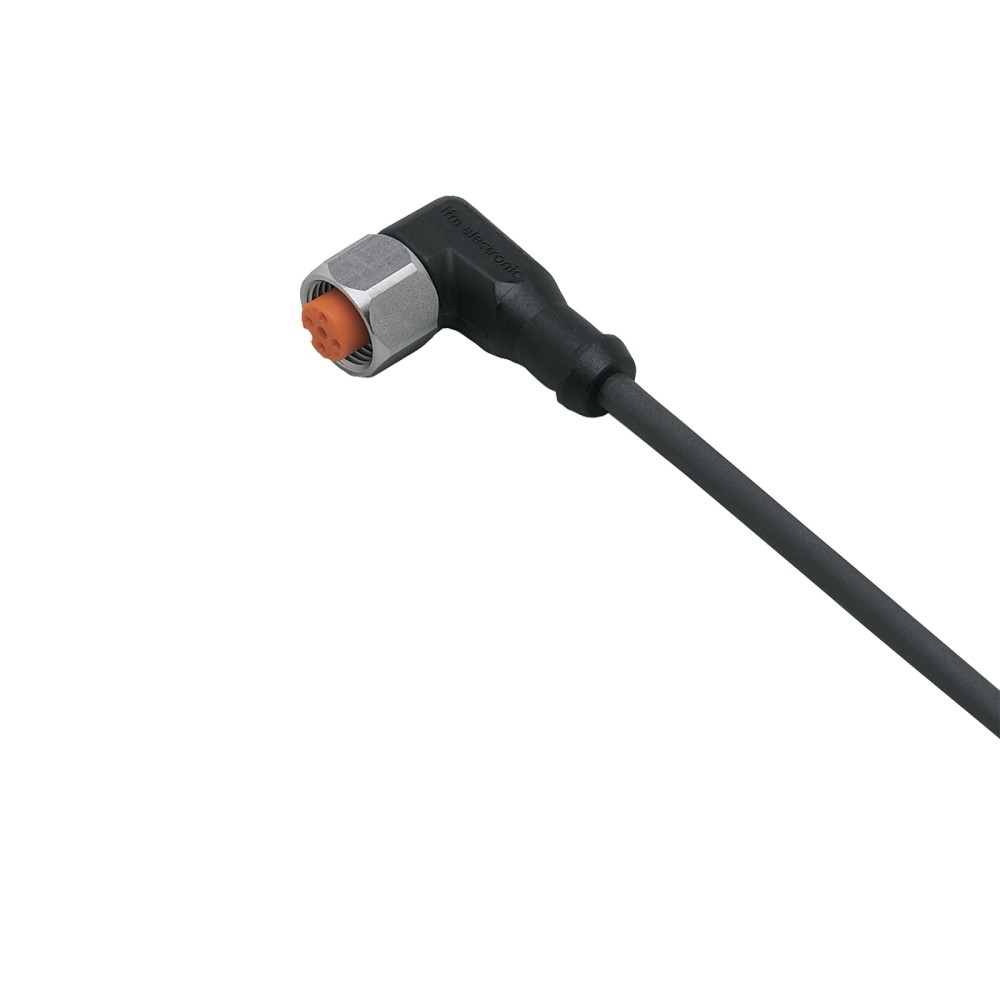

Imagem meramente ilustrativa

R$ 268,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVM007
EAN: 4021179232784
NCM do produto: 85444200

Destaques do Produto Tipo de Conector...mais

Fechar menu

Saiba mais sobre: "EVM007 IFM - Cabo de Conexão Fêmea M12 Ambientes Adversos 2m PUR LED IP69K"

Destaques do Produto

Tipo de Conector

Fêmea M12 Angular

Comprimento

2 Metros

Proteção

IP69K

Material

PUR (Sem Halogênio)

Sinalização

LED Integrado

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVM007 IFM - Cabo de Conexão Fêmea M12 Ambientes Adversos 2m PUR LED IP69K

O EVM007 é um cabo de conexão industrial com conector fêmea M12 angular, projetado para aplicações exigentes em ambientes adversos e móveis. Possui 2 metros de comprimento com revestimento em PUR, oferecendo resistência superior a óleos e flexões. Conta com sinalização LED integrada e grau de proteção IP69K, garantindo confiabilidade em processos de lavagem e alta umidade.

PRINCIPAIS ESPECIFICAÇÕES

Código (SKU)	EVM007
Comprimento	2 m
Grau de Proteção	IP69K
Material da Porca	Aço Inoxidável (316L)
Sinalização	LEDs (2 Amarelos, 1 Verde)
Temperatura	-40 a 90 °C
Corrente Máx.	4 A
Flexão	> 5 Milhões de ciclos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria alimentícia e de bebidas (washdown)
Máquinas móveis e automação externa
Ambientes com presença de óleos, lubrificantes e fluidos refrigerantes

⚠ Considere outro se precisa de:

Aplicações com temperatura contínua acima de 90 °C
Ambientes com produtos químicos incompatíveis com vedação FKM
Uso em locais que exijam cabos com blindagem contra EMI/RFI específica

APLICAÇÕES E USO

Indústria alimentícia (processamento e envase)
Equipamentos móveis (vibração e movimento constante)
Linhas de automação com presença de fluidos de corte ou refrigeração
Ambientes externos expostos a variações climáticas

COMO ESCOLHER

Antes de comprar o EVM007 IFM - Cabo de Conexão Fêmea M12 Ambientes Adversos 2m PUR LED IP69K, verifique estes pontos:

Quando escolher o EVM007

Escolha este modelo quando precisar de um cabo para ambientes com alta umidade, jatos de água (IP69K) ou aplicações móveis que exigem alta resistência à flexão (mais de 5 milhões de ciclos).

Quando buscar alternativas

Busque alternativas padrão (PVC ou sem LED) se a aplicação for estática, em ambiente limpo, sem necessidade de lavagem frequente ou se a economia de custo for o fator decisivo sobre a proteção mecânica.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	10...36 DC V	Faixa de tensão nominal de trabalho
Função elétrica	PNP	Lógica de chaveamento do sinal
Capacidade de carga total	4 A	Corrente máxima suportada pelo condutor

Dados Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Resistência a penetração de sólidos e líquidos
Temperatura ambiente	-40...90 °C	Faixa de operação instalada
Material da porca	1.4404 (Aço Inoxidável 316L)	Material resistente à corrosão

Dados Mecânicos
Configuração	1 x M12 angular	Geometria do conector
Comprimento do cabo	2 m	Comprimento nominal
Ciclos de curvatura	> 5 milhões	Durabilidade em aplicações móveis

COMPATIBILIDADE

Comunicação

• Digital 24V DC

• Sinais PNP

Conexões

Elétrica 4 pinos, codificação A

Processo M12 roscado

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Áreas de alta pressão e lavagem (Washdown)	✓	Classificação IP69K e corpo em material resistente a agentes químicos.
Ambientes com alta vibração (Esteiras/Robôs)	✓	Resistente a choques e vibrações conforme norma EN 60068-2-6.
Ambientes sem necessidade de proteção IP alta	✓	Produto compatível, porém tecnicamente superdimensionado para a necessidade.

INSTALAÇÃO

Como instalar o EVM007 IFM - Cabo de Conexão Fêmea M12 Ambientes Adversos 2m PUR LED IP69K

Verifique se a máquina está desenergizada antes de iniciar a instalação.
Alinhe a codificação (chave) do conector fêmea com o pino macho do dispositivo.
Insira o conector firmemente até o assentamento da vedação.
Rosqueie a porca de aço inoxidável manualmente.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Energize o sistema e verifique os LEDs para confirmar a operação (Verde: operação, Amarelo: status).

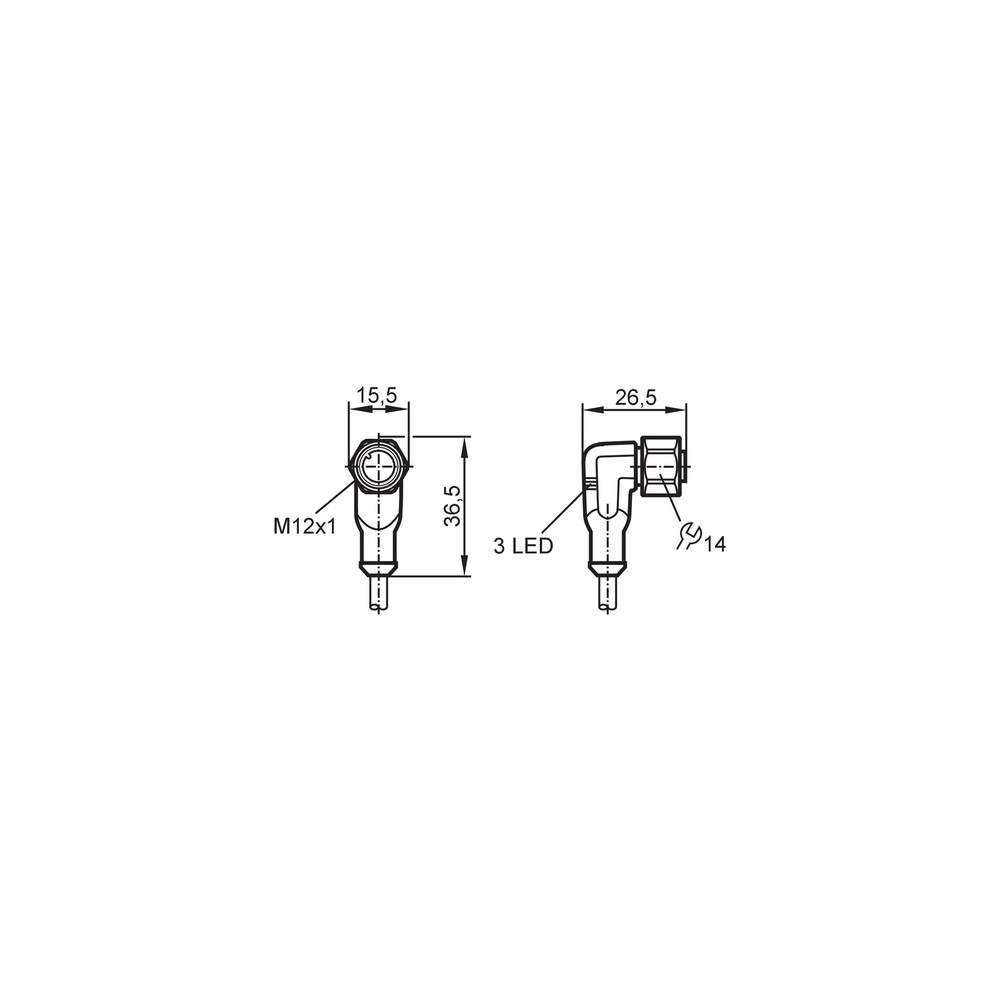

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sinal intermitente ou ausência de sinal no sensor.	Falha de continuidade interna por fadiga excessiva além do raio de curvatura.	Realizar teste de continuidade com multímetro no cabo enquanto manuseia o ponto de flexão.
Oxidação nos pinos ou falha elétrica.	Infiltração por torque de aperto inadequado ou vedação danificada.	Inspecionar visualmente o estado da vedação FKM e verificar se há umidade no conector fêmea.
Superaquecimento do cabo ou derretimento do revestimento.	Sobrecarga elétrica acima de 4 A.	Verificar a corrente da carga conectada em relação ao limite nominal do cabo.
LEDs indicadores não acendem ou comportamento lógico errado.	Inversão de pinagem no cabeamento da máquina.	Conferir o diagrama de ligação contra o padrão de pinagem M12 A-coded.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos - EVM007 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVM007 e para que ele serve?

O EVM007 é um cabo de conexão industrial M12 fêmea, com 2 metros de comprimento e revestimento em poliuretano (PUR), projetado para ambientes agressivos com classificação IP69K.

O que acompanha o produto na embalagem?

Ele acompanha o cabo montado com conector M12 fêmea angular, já com os LEDs indicadores de status integrados para diagnóstico rápido.

Para quais aplicações o EVM007 NÃO é indicado?

Não deve ser utilizado em aplicações que excedam a temperatura operacional de 90 °C ou em ambientes com substâncias químicas agressivas incompatíveis com o material de vedação FKM.

Posso submergir este cabo em qualquer líquido?

Este cabo não é recomendado para aplicações submarinas profundas ou imersão contínua em fluidos sob alta pressão superior à especificada na norma IP69K.

Como diagnosticar uma falha de conexão no cabo?

O sintoma comum é a ausência de sinal no controlador, que pode indicar um rompimento interno do fio; verifique a continuidade com um multímetro.

Por que os LEDs do conector não acendem?

Se os LEDs indicadores não acenderem mesmo com alimentação, verifique a tensão de entrada de 10-36V DC ou se houve inversão de polaridade no chicote elétrico.

Devo comprar este modelo ou um cabo de PVC mais barato?

A escolha depende do ambiente: o EVM007 (PUR/INOX) é superior para ambientes de lavagem (washdown) e higiene, enquanto cabos PVC padrão são adequados apenas para ambientes secos e protegidos.

Este conector é melhor que um modelo montável em campo?

Este modelo é uma peça única pré-moldada, garantindo estanqueidade superior em comparação a conectores montáveis em campo, que são propensos a infiltrações.

Qual o cuidado necessário durante a instalação?

Certifique-se de não exceder o torque de aperto de 0,6 a 1,5 Nm no conector M12 para evitar danos à porca de aço inoxidável ou à vedação FKM.

Qual a procedência deste cabo de conexão?

O produto é fornecido pela IFM ELECTRONIC LTDA, com origem técnica garantida e especificações conforme o datasheet do fabricante.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e alta temperatura (Ref.: DIN 40050-9).

PUR (Poliuretano)

Material de revestimento do cabo altamente resistente a óleos, abrasão e flexão mecânica.

1.4404 (Aço Inoxidável 316L)

Aço inoxidável austenítico com excelente resistência à corrosão, utilizado na porca de travamento (Ref.: ASTM A240).

PNP

Tipo de configuração de saída de chaveamento que comuta o positivo (carga para terra).

M12

Padrão de conector circular de 12mm de diâmetro amplamente utilizado em automação industrial.
