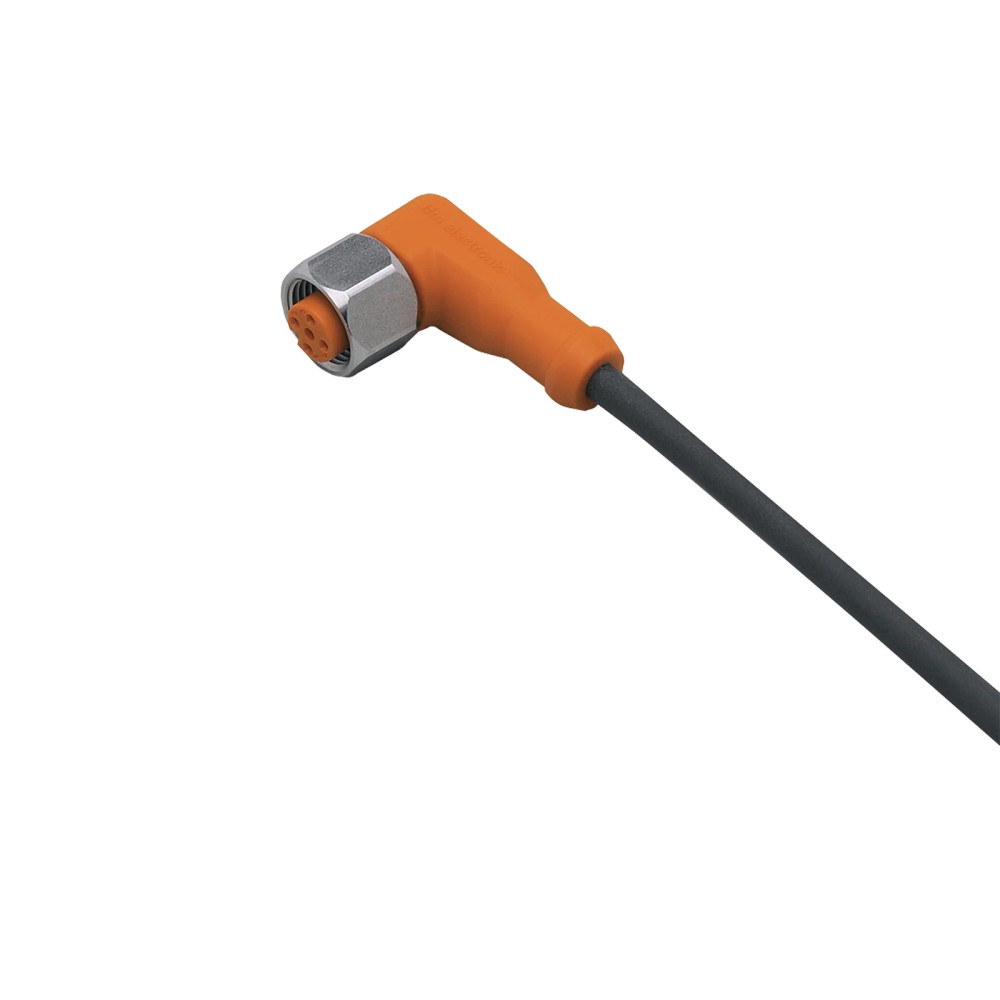

EVM006 IFM - Cabo de Conexão Fêmea IFM Ambientes Adversos 10m PUR IP69K

Imagem meramente ilustrativa

R$ 316,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVM006
EAN: 4021179232777
NCM do produto: 85444200

Destaques do Produto Conector M12 fêmea...mais

Fechar menu

Saiba mais sobre: "EVM006 IFM - Cabo de Conexão Fêmea IFM Ambientes Adversos 10m PUR IP69K"

Destaques do Produto

Conector

M12 fêmea angular, codificação A, 4 contatos

Comprimento

10 m

Tensão

< 250 V AC ou < 300 V DC

Corrente de carga total

4 A

Proteção

IP65, IP67, IP68 e IP69K

Aplicação móvel

Temperatura ambiente -25...90 °C; verificar também as condições de movimento especificadas

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão com conector fêmea IFM EVM006, M12 angular, 4 pinos, 10 m, PUR, IP65/IP67/IP68/IP69K

O IFM EVM006 é um cabo de conexão com conector fêmea M12 angular, destinado à ligação de dispositivos em aplicações industriais, inclusive ambientes adversos e aplicações móveis. Possui 10 m de cabo PUR, quatro contatos banhados a ouro e proteção IP65, IP67, IP68 e IP69K. É isento de silicone e halogênio e suporta tensão inferior a 250 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVM006
Conector	M12 fêmea angular, codificação A, 4 contatos
Comprimento do cabo	10 m
Material do cabo	PUR, preto, Ø 4,9 mm
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)
Tensão máxima informada	< 250 V AC; < 300 V DC
Corrente de carga total	4 A
Graus de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25...90 °C em aplicação móvel
Materiais e características	Sem silicone e sem halogênio; contatos dourados; porca de aço inoxidável 1.4404 (316L); vedação FKM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de dispositivos com interface compatível com conector M12 fêmea, codificação A, 4 contatos, e requisitos elétricos dentro dos limites especificados.
Aplicações em ambientes adversos e aplicações móveis, respeitando os limites de temperatura, movimento, corrente e tensão da ficha.
Instalações que requerem cabo de 10 m com revestimento PUR e características sem silicone e sem halogênio.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir conector diferente de M12 fêmea angular, codificação A, 4 contatos; confirmar a interface do dispositivo antes da compra.
Não usar acima de 4 A de carga total ou nos limites de tensão acima de < 250 V AC e < 300 V DC.
Não assumir compatibilidade com qualquer dispositivo apenas por ser M12: conferir pinagem, codificação e requisitos elétricos do equipamento conectado.

APLICAÇÕES E USO

Uso declarado pelo fabricante: conexão em ambientes extremamente adversos; respeitar as classificações IP indicadas e as condições de montagem especificadas no datasheet.
Uso declarado pelo fabricante: aplicações móveis. A ficha informa faixa ambiente móvel de -25...90 °C e velocidade máxima de 3,3 m/s em deslocamento horizontal de 5 m com aceleração máxima de 5 m/s².
Possibilidade condicionada: conexão de equipamento com interface M12 macho, codificação A, 4 contatos, desde que pinagem, tensão e corrente sejam compatíveis; a ficha não identifica dispositivos específicos.

COMO ESCOLHER

Antes de comprar o Cabo de conexão com conector fêmea IFM EVM006, M12 angular, 4 pinos, 10 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVM006 quando

A instalação exigir cabo de conexão de 10 m com conector fêmea M12 angular, codificação A e 4 contatos, e os requisitos de tensão e corrente estiverem dentro dos valores declarados.

Verifique as condições de aplicação móvel

Para movimento, confira a temperatura ambiente móvel especificada (-25...90 °C), a velocidade máxima de 3,3 m/s nas condições declaradas e o raio mínimo de curvatura de 10 vezes o diâmetro do cabo.

Procure outra configuração quando

O dispositivo exigir outra geometria ou codificação de conector, quantidade de contatos, comprimento, seção de condutor, ou limites elétricos diferentes. A ficha não identifica modelos alternativos; valide a configuração necessária com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de conexão com conector fêmea IFM EVM006	Identificação do modelo do anúncio.
SKU	EVM006	Código do produto.
GTIN	4021179232777	Identificador comercial informado.
Part number do anúncio	EVM006	Código indicado nos dados básicos do anúncio.
Part number do catálogo	ADOAH040VAS0010H04	Código de catálogo associado ao produto no conjunto de dados.
Categoria	Tecnologia de conexão / cabos de conexão	Classificação do produto.
Aplicação declarada	Ambientes extremamente adversos e aplicações móveis	Aplicações indicadas na ficha do produto.

Conexões e construção elétrica
Conector	1 x M12 fêmea, angular, codificação A	Verificar geometria e codificação em relação ao conector do dispositivo.
Contatos	4, banhados a ouro	Número e acabamento dos contatos do soquete.
Corpo do conector	TPU, laranja	Material informado para o corpo do conector.
Bloqueio / porca	Aço inoxidável 1.4404 (316L)	Material do elemento de bloqueio.
Vedação	FKM	Material da vedação do conector.
Torque máximo de aperto	0,6...1,5 Nm	Faixa declarada para o aperto da conexão.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção elétrica do cabo.
Cor dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada; confirmar a atribuição dos pinos no documento do fabricante antes da ligação.
Capacidade de carga total	4 A	Limite total de corrente declarado.
Tensão de operação AC	< 250 V AC	Limite de tensão alternada informado.
Tensão de operação DC	< 300 V DC	Limite de tensão contínua informado.
Classe de proteção elétrica	II	Classificação declarada na ficha.

Cabo e dados mecânicos
Comprimento	10 m	Comprimento de cabo declarado.
Material do revestimento	PUR	Material do cabo.
Cor do cabo	Preto	Cor declarada para o cabo.
Diâmetro do cabo	4,9 mm	Diâmetro nominal informado.
Raio mínimo de curvatura	10 x diâmetro do cabo	Raio mínimo declarado; considerar o diâmetro de 4,9 mm ao planejar o roteamento.
Tolerância a dobras e deslocamentos	Sim	Característica declarada para aplicações com movimento.
Ciclos de curvatura	> 5 milhões	Valor declarado na ficha para ciclos de curvatura.
Esforço de torção	± 180 °/m	Valor de torção informado.
Dimensões do conector	26,5 x 15,5 x 36,5 mm	Dimensões informadas para o produto.
Peso	340,5 g	Peso informado no conjunto de dados.

Condições ambientais e proteção
Graus de proteção	IP65, IP67, IP68 e IP69K	Classificações declaradas; a proteção depende da montagem correta e das condições previstas pelo fabricante.
Temperatura ambiente	-40...90 °C	Faixa geral informada na ficha.
Temperatura ambiente em aplicação móvel	-25...90 °C	Faixa específica declarada para aplicação móvel.
Temperatura de armazenamento	-25...55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de umidade declarada para armazenamento.
Isento de silicone	Sim	Característica de composição declarada.
Isento de halogênio	Sim	Característica de composição declarada.
Alteração rápida de temperatura	EN 60068-2-14; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condições e referência de ensaio declaradas.
Resistência à névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de teste	Ensaio declarado na ficha.
Resistência a choques	EN 60068-2-27 Ea; 100 g, meio seno, 11 ms; 6 choques em cada direção dos 3 eixos; -40 °C / 85 °C	Condições de ensaio informadas.
Resistência duradoura a choques	EN 60068-2-29 Eb; 40 g, 6 ms; 4.000 choques em cada direção dos 3 eixos; -20 °C / 50 °C	Condições de ensaio informadas.
Estabilidade à vibração	EN 60068-2-6 Fc; 20 g, 10...3000 Hz; -20 °C / 50 °C; 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condições de ensaio declaradas.

Movimento e limites de utilização
Velocidade de movimento	Máx. 3,3 m/s	Valor declarado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Aceleração máxima informada	5 m/s²	Condição associada ao valor de velocidade de movimento informado.
Deslocamento horizontal de referência	5 m	Condição associada ao valor de velocidade de movimento informado.
Aviso de temperatura ambiente	cULus: ...75	Indicação reproduzida conforme a ficha; consultar o datasheet para a interpretação completa.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade depende da interface elétrica, codificação e pinagem do dispositivo conectado.

Conexões

Elétrica Uma extremidade com soquete fêmea M12 angular, codificação A, 4 contatos dourados. Cabo de 10 m, 4 x 0,34 mm². Limites informados: < 250 V AC, < 300 V DC e carga total de 4 A. Confirmar a atribuição dos pinos e os requisitos do dispositivo antes de energizar.

Processo Não especificada como conexão de processo. Trata-se de um cabo de conexão elétrica; o acoplamento mecânico informado é M12 fêmea angular, codificação A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conector macho M12, codificação A, compatível mecanicamente e com pinagem e requisitos elétricos correspondentes	✓	A terminação do cabo é um soquete fêmea M12 angular de codificação A e 4 contatos; confirmar a compatibilidade elétrica e a atribuição dos pinos do equipamento.
Equipamento que exige conector com outra codificação, geometria ou quantidade de contatos	✗	A ficha declara M12 angular, codificação A, 4 contatos; outras configurações não estão especificadas para este modelo.
Circuito dentro dos limites declarados de tensão e corrente	✓	A ficha informa < 250 V AC, < 300 V DC e capacidade de carga total de 4 A; não exceder esses limites.
Aplicação que excede 4 A ou os limites de tensão especificados	✗	Os valores excederiam os limites elétricos declarados para o cabo.
Aplicação móvel dentro das condições operacionais especificadas	✓	A ficha indica uso móvel e informa temperatura ambiente móvel de -25...90 °C, velocidade máxima de 3,3 m/s nas condições declaradas e tolerância a dobras e deslocamentos.

INSTALAÇÃO

Como instalar o Cabo de conexão com conector fêmea IFM EVM006, M12 angular, 4 pinos, 10 m, PUR, IP65/IP67/IP68/IP69K

Confirme que o dispositivo a conectar possui interface M12 compatível, incluindo codificação A, número de contatos e geometria correspondente.
Antes da instalação, desenergize o circuito e confira se tensão e corrente estão dentro dos limites informados para o cabo.
Roteie o cabo sem exceder o raio mínimo de curvatura indicado, equivalente a 10 vezes o diâmetro do cabo.
Alinhe os conectores e acople sem forçar os contatos ou a rosca; confirme o assentamento correto da vedação.
Aperte o elemento de bloqueio dentro da faixa de torque declarada de 0,6...1,5 Nm.
Após a montagem, confira a continuidade e a atribuição dos pinos conforme o datasheet e inspecione a vedação antes de operar em condições ambientais severas.

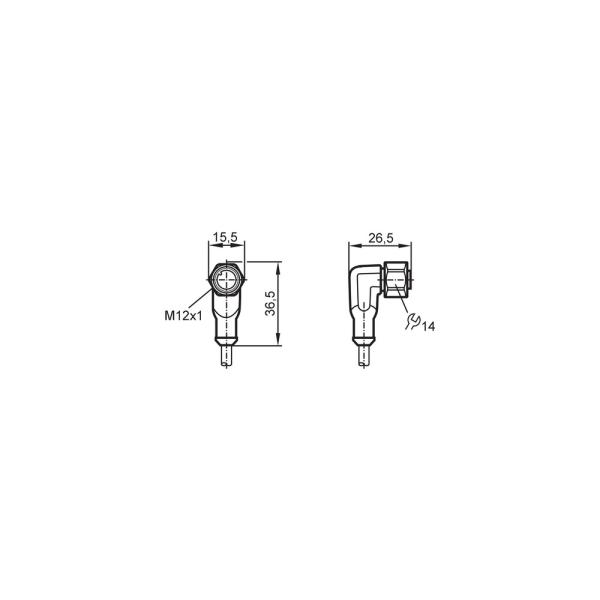

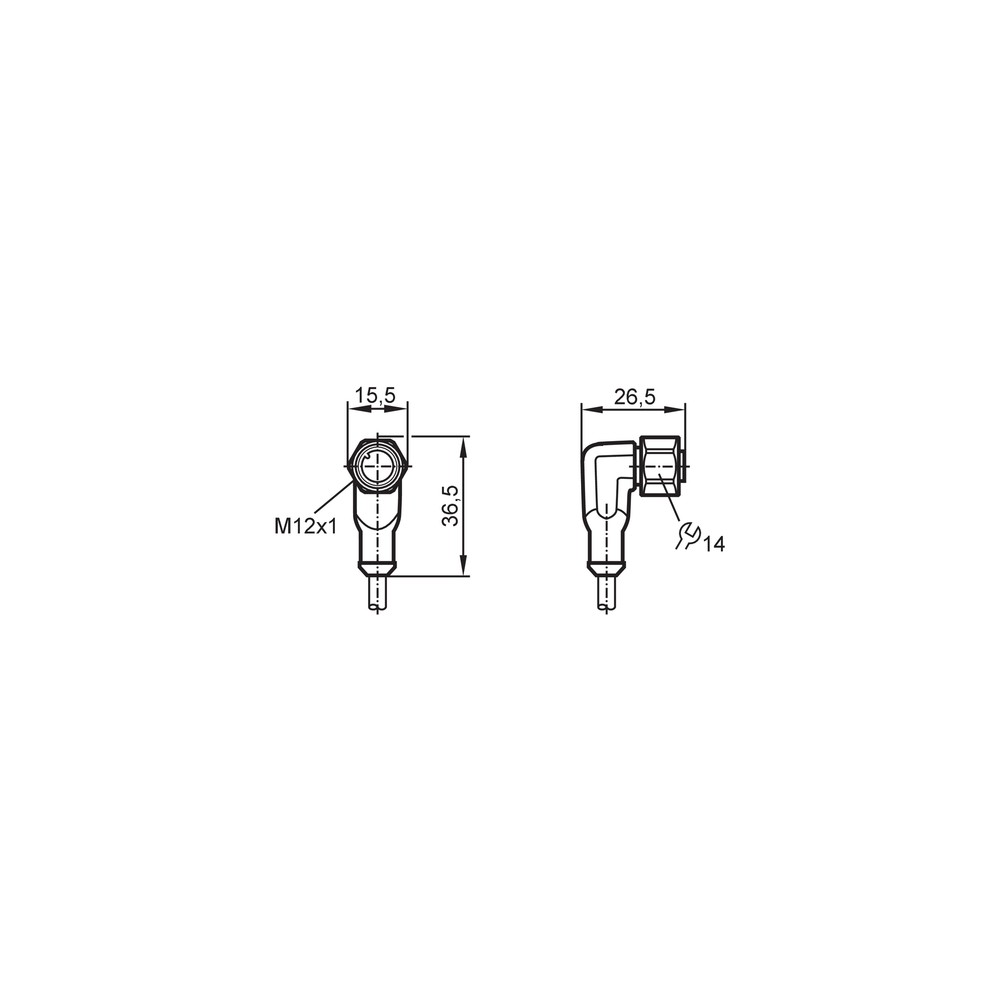

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não estabelece continuidade elétrica.	Acoplamento incompleto, contato danificado ou pinagem incompatível com o dispositivo.	Desenergize o circuito, inspecione os contatos e verifique continuidade e atribuição dos pinos comparando com o datasheet do cabo e do dispositivo.
O equipamento conectado apresenta falhas intermitentes durante o movimento.	Cabo submetido a curvatura ou movimento fora das condições especificadas, ou conexão sem bloqueio adequado.	Inspecione o trajeto e o conector; confira o raio mínimo de curvatura, as condições de movimento declaradas e o aperto da conexão.
Há sinais de umidade na conexão em uma aplicação sujeita a lavagem ou ingresso de água.	Acoplamento ou vedação montados incorretamente, ou uso fora das condições associadas à proteção declarada.	Verifique o assentamento da vedação, a integridade do conector e o acoplamento; compare as condições de uso com o datasheet.
O cabo ou a conexão apresenta aquecimento ou interrupções sob carga.	Corrente ou tensão acima dos limites declarados, ou conexão elétrica inadequada.	Meça a tensão e a corrente do circuito e compare com os limites do cabo; com o circuito desenergizado, confira o acoplamento e a continuidade.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVM006 (PT-BR) (Datasheet) Desenho em escala do IFM EVM006 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVM006 e o que vem com ele?

É um cabo de conexão com conector fêmea M12 angular, codificação A, 4 contatos e 10 m de comprimento. A ficha identifica o cabo como o produto; não informa acessórios inclusos.

Com quais equipamentos o conector do EVM006 pode ser usado?

Pode ser acoplado mecanicamente a uma interface macho M12 de codificação A compatível com 4 contatos. A compatibilidade elétrica depende também da pinagem e dos limites do equipamento, que devem ser conferidos antes da ligação.

O EVM006 serve para circuitos acima de 4 A?

Não, a ficha informa capacidade de carga total de 4 A. Não use o cabo em uma aplicação que exceda esse limite.

Posso usar este cabo em um equipamento com conector M12 de outra codificação?

A ficha especifica codificação A. Não é possível afirmar compatibilidade mecânica com outra codificação; confirme a interface exigida pelo equipamento antes da compra.

O equipamento parou de comunicar depois da instalação: o que verifico antes de trocar o cabo?

Confira o acoplamento e a pinagem, pois a codificação M12 compatível por si só não confirma a atribuição elétrica. Com o circuito desenergizado, verifique também continuidade dos condutores e os requisitos da interface conectada.

A conexão falha quando a máquina se movimenta; o cabo está com defeito?

Não necessariamente: movimento, curvatura ou bloqueio inadequados podem causar falhas intermitentes. Inspecione o roteamento, o raio mínimo indicado e o aperto do conector antes de substituir o cabo.

É melhor comprar este cabo ou montar o cabo com componentes avulsos?

O EVM006 é fornecido como um cabo de conexão de 10 m com conector fêmea M12 angular de 4 contatos. A ficha não detalha uma solução com componentes avulsos para comparação; selecione conforme a terminação e o comprimento requeridos.

Quando devo escolher o EVM006 em vez de outro cabo M12?

Escolha-o quando forem necessários conector fêmea angular M12 de codificação A, 4 contatos e cabo de 10 m, dentro dos limites elétricos declarados. Se geometria, codificação, contatos ou comprimento forem diferentes, procure uma configuração correspondente.

Como devo apertar e instalar o conector?

Alinhe e acople sem forçar, e aperte dentro da faixa de torque de 0,6...1,5 Nm indicada. Respeite também o raio mínimo de curvatura e consulte o datasheet para confirmar a pinagem.

O EVM006 pode ser usado em uma instalação móvel?

Sim, aplicações móveis são indicadas na ficha. Observe as condições declaradas, incluindo temperatura ambiente móvel de -25...90 °C e velocidade máxima de 3,3 m/s nas condições de deslocamento especificadas.

GLOSSÁRIO TÉCNICO

Codificação A

Chaveamento mecânico do conector M12 que ajuda a identificar a interface; deve corresponder à conexão do equipamento. (Ref.: conector M12, codificação A)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de sólidos e água, condicionada à montagem e às condições definidas pelo fabricante. (Ref.: IP65, IP67, IP68 e IP69K)

PUR

Poliuretano, material indicado para o revestimento do cabo. (Ref.: material do cabo: PUR)

Raio mínimo de curvatura

Limite de curvatura do cabo que deve ser respeitado no roteamento para evitar dobras mais fechadas que as especificadas. (Ref.: mín. 10 x diâmetro do cabo)

FKM

Material elastomérico indicado para a vedação do conector. (Ref.: material de vedação: FKM)
