EVM005 IFM - Cabo Conector Fêmea M12 Ambientes Adversos 5m PUR IP69K

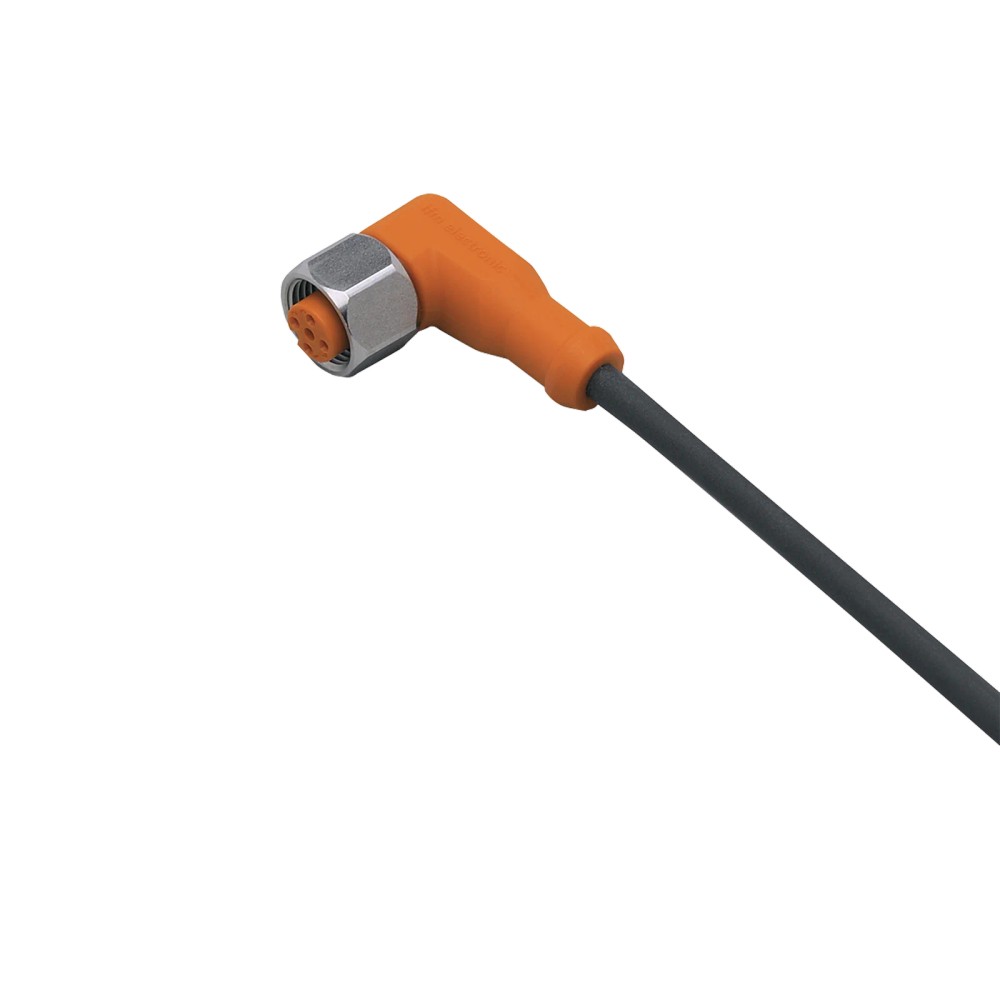

Imagem meramente ilustrativa

R$ 267,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVM005
EAN: 4021179232760
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVM005 IFM - Cabo Conector Fêmea M12 Ambientes Adversos 5m PUR IP69K"

Destaques do Produto

Comprimento

5 m

Conector

M12 fêmea angular, codificação A, 4 contatos

Revestimento do cabo

PUR

Proteção declarada

IP65, IP67, IP68 e IP69K

Limites elétricos declarados

< 250 V AC / < 300 V DC; capacidade de carga total de 4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVM005, conector fêmea M12 angular, 4 contatos, cabo PUR de 5 m, IP65/IP67/IP68/IP69K

O IFM EVM005 é um cabo de conexão com conector fêmea M12 angular, destinado a aplicações móveis e ambientes extremamente adversos. Possui cabo PUR de 5 m, 4 contatos banhados a ouro e proteção IP65, IP67, IP68 e IP69K. É livre de silicone e halogênio e especificado para tolerar dobras e deslocamentos dentro das condições indicadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVM005
Conector	1 x M12 fêmea, angular, codificação A, 4 contatos
Comprimento e construção do cabo	5 m; PUR; preto; Ø 4,9 mm; 4 x 0,34 mm²
Proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Temperatura ambiente	-40...90 °C; em aplicação móvel: -25...90 °C
Materiais de contato e bloqueio	Contatos dourados; bloqueio em aço inoxidável 1.4404 (316L)
Flexão em aplicação flexível	Raio mínimo de 10 x o diâmetro do cabo
Peso	178,8 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações móveis em que sejam necessários cabo de conexão PUR de 5 m e conector M12 fêmea angular codificado A de 4 contatos.
Instalações expostas às condições de proteção IP declaradas, desde que o conjunto completo e a instalação mantenham a vedação especificada.
Aplicações que requerem tolerância a dobras e deslocamentos, respeitando o raio mínimo de flexão de 10 vezes o diâmetro do cabo.

⚠ Considere outro se precisa de:

Não selecionar quando a interface requerida exigir número de contatos, codificação ou gênero de conector diferente do M12 fêmea A de 4 contatos.
Não operar acima dos limites elétricos declarados: tensão inferior a 250 V AC ou 300 V DC e capacidade de carga total de 4 A.
Não instalar em aplicação flexível com raio de curvatura menor que 10 vezes o diâmetro do cabo.

APLICAÇÕES E USO

Aplicação declarada: conexão em instalações móveis e ambientes extremamente adversos, respeitando a faixa de temperatura móvel de -25...90 °C e os limites de movimento especificados.
Aplicação declarada: instalações que necessitam de cabo PUR de 5 m e conector M12 fêmea angular de codificação A com 4 contatos.
Possibilidade inferida: ligação entre um dispositivo com receptáculo M12 macho correspondente e um equipamento de controle; verificar previamente pinagem, protocolo e limites elétricos, pois a ficha não declara protocolos.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVM005, conector fêmea M12 angular, 4 contatos, cabo PUR de 5 m, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVM005 quando

A conexão requerida for M12 fêmea angular, codificação A, com 4 contatos, o comprimento necessário for 5 m e a construção PUR atender às condições da aplicação.

Verifique os limites antes da seleção

Confirme que a tensão e a carga total permanecem dentro dos valores declarados e que a montagem atende ao raio mínimo de flexão de 10 x o diâmetro do cabo.

Busque outra configuração quando

O equipamento exigir outro comprimento, outra configuração de contatos, codificação, gênero ou orientação de conector. A ficha disponível não identifica modelos alternativos compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / ifm electronic	Identificação do fabricante informada na ficha.
Modelo e SKU	EVM005	Código do produto indicado no anúncio.
GTIN	4021179232760	Identificador comercial informado no anúncio.
Part number do anúncio	EVM005	Código informado nos dados básicos do anúncio.
Part number do catálogo	ADOAH040VAS0005H04	Código apresentado nos dados complementares do catálogo; confirmar ao cruzar referências.
Categoria	Tecnologia de conexão / cabos de conexão	Classificação do produto.
Aplicação declarada	Aplicações em ambientes extremamente adversos e aplicações móveis	Descrição de aplicação fornecida no catálogo do produto.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites declarados na ficha técnica.
Capacidade de carga total	4 A	Valor nominal informado pelo fabricante.
Classe de proteção elétrica	II	Classificação declarada na ficha técnica.
Contatos	4, banhados a ouro	Quantidade e acabamento informados para o soquete M12.

Conexões e cabo
Conector	1 x M12 fêmea, angular, codificação A	Configuração mecânica do soquete.
Comprimento do cabo	5 m	Comprimento informado para a conexão elétrica.
Material do cabo	PUR, preto	Material e cor declarados para o cabo.
Diâmetro externo do cabo	4,9 mm	Dimensão declarada para o cabo.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção elétrica declarada para os condutores.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada na ficha.
Material do invólucro do conector	TPU, laranja	Material e cor declarados para o corpo do conector.
Material da porca de bloqueio	1.4404, aço inoxidável / 316L	Material declarado para o bloqueio.
Torque máximo de aperto	0,6...1,5 Nm	Faixa de torque informada para o conector.
Material da vedação	FKM	Material declarado para a vedação.

Proteção e composição
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados pelo fabricante; a proteção depende da montagem e das condições correspondentes à classificação.
Livre de silicone	Sim	Característica declarada do produto.
Livre de halogênio	Sim	Característica declarada do produto.

Condições ambientais
Temperatura ambiente	-40...90 °C	Faixa geral informada na ficha.
Temperatura ambiente em aplicação móvel	-25...90 °C	Faixa específica declarada para uso móvel.
Limite de temperatura indicado para cULus	...75 °C	Aviso de temperatura da ficha; observar a condição de certificação indicada.
Temperatura de armazenamento	-25...55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa declarada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência climática indicada na ficha.

Dados mecânicos e movimento
Raio mínimo de flexão em aplicação flexível	10 x o diâmetro do cabo	Limite mínimo declarado para instalação flexível; considerar o diâmetro do cabo de 4,9 mm.
Ciclos de curvatura	> 5 Mio.	Valor declarado para ciclos de curvatura.
Esforço de torção	± 180 °/m	Limite declarado para esforço de torção.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento associada explicitamente à ficha.
Peso	178,8 g	Massa informada nos dados complementares.
Dimensões informadas	26,5 x 15,5 x 36,5 mm	Dimensões apresentadas nos dados complementares; consultar desenho dimensional para referência geométrica.

Ensaios e resistência
Resistência a vibrações	EN 60068-2-6 Fc, 20 g (10...3000 Hz), -20 °C / 50 °C, 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condições do ensaio de vibração declaradas pelo fabricante.
Resistência a choques	EN 60068-2-27 Ea, 100 g, meio seno, 11 ms; 6 choques em cada direção dos 3 eixos; -40 °C / 85 °C	Condições do ensaio de choque declaradas pelo fabricante.
Resistência duradoura ao choque	EN 60068-2-29 Eb, 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos; -20 °C / 50 °C	Condições do ensaio de choque duradouro declaradas pelo fabricante.
Alteração rápida de temperatura	EN 60068-2-14 Na; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condições de ensaio térmico informadas na ficha.
Névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Condições de ensaio de névoa salina declaradas pelo fabricante.

COMPATIBILIDADE

Comunicação

• A ficha informa conector M12 codificado A com 4 contatos; não especifica protocolo de comunicação. A compatibilidade de protocolo depende dos equipamentos conectados e de sua pinagem.

Conexões

Elétrica Conector fêmea M12 angular, codificação A, 4 contatos dourados; cabo com 4 condutores de 0,34 mm². Tensão de operação declarada: < 250 V AC / < 300 V DC; capacidade de carga total: 4 A. Confirmar pinagem e requisitos elétricos nos documentos dos dispositivos conectados.

Processo Conexão elétrica por conector M12 fêmea angular; não há conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 macho codificado A, 4 contatos e pinagem elétrica correspondente	✓	A configuração mecânica indicada é M12 fêmea, angular, codificada A, com 4 contatos; confirmar também a pinagem e os limites elétricos do conjunto.
Equipamento que requer tensão ou corrente acima dos limites declarados	✗	A ficha declara < 250 V AC / < 300 V DC e capacidade de carga total de 4 A.
Equipamento que exige conector com codificação, gênero ou número de contatos diferente	✗	A configuração declarada é M12 fêmea, codificação A, com 4 contatos.
Integração com protocolo específico sem confirmação da pinagem e dos requisitos do dispositivo	✗	A ficha não declara protocolos; deve-se verificar os requisitos elétricos e a pinagem dos dispositivos antes da conexão.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVM005, conector fêmea M12 angular, 4 contatos, cabo PUR de 5 m, IP65/IP67/IP68/IP69K

Confirme que o receptáculo do equipamento é M12 macho, codificação A, com 4 contatos, e que a pinagem corresponde à aplicação.
Verifique a tensão e a carga total previstas em relação aos limites declarados para o cabo.
Planeje o percurso do cabo de 5 m sem exceder o raio mínimo de flexão de 10 vezes o diâmetro do cabo.
Alinhe o conector com o receptáculo antes do acoplamento e evite forçar ou torcer as peças durante a conexão.
Aperte o bloqueio dentro da faixa de torque declarada de 0,6...1,5 Nm.
Após a montagem, confira a fixação, a integridade do cabo e a vedação do conjunto conforme as instruções do fabricante do equipamento conectado.

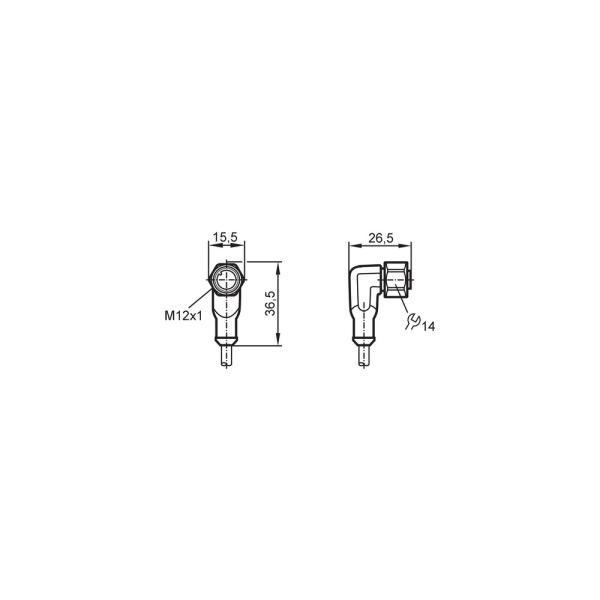

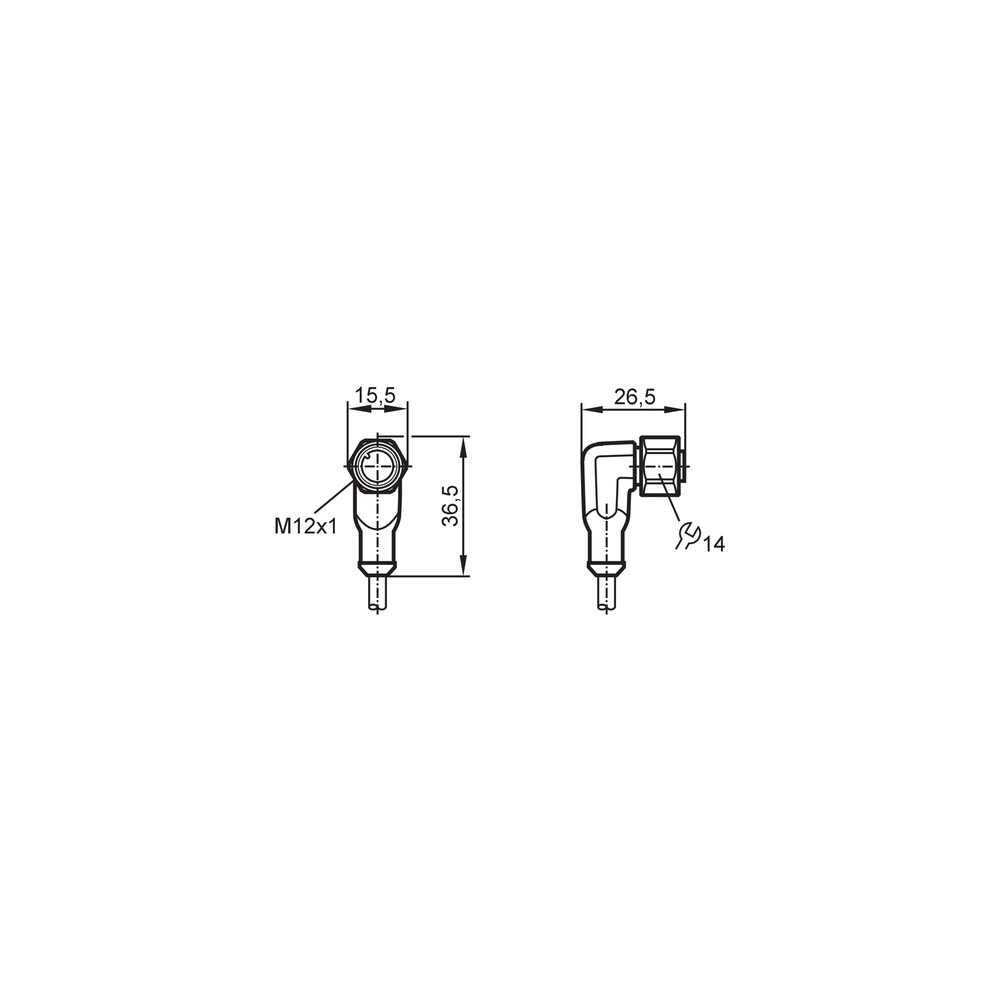

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não estabelece comunicação ou o dispositivo não reconhece o sinal.	Pinagem ou requisitos elétricos do dispositivo podem não corresponder aos condutores e contatos do cabo.	Compare a pinagem dos equipamentos com o esquema do fabricante; confirme a identificação dos quatro condutores e verifique continuidade com o circuito desenergizado.
Há interrupções elétricas quando o cabo se movimenta.	Possível dano ou fadiga do cabo por flexão abaixo do raio mínimo, torção ou esforço mecânico.	Inspecione o percurso e o revestimento; confirme que o raio de flexão é de pelo menos 10 vezes o diâmetro do cabo e teste continuidade durante movimentação controlada.
O conjunto apresenta entrada de umidade ou perda de vedação.	Acoplamento incorreto, vedação danificada ou condição de instalação incompatível com a proteção requerida.	Inspecione o acoplamento, a vedação e as superfícies de conexão; confirme a montagem e as condições aplicáveis à classificação IP do conjunto.
O conector não acopla ou o bloqueio não fecha corretamente.	Receptáculo com gênero, codificação ou número de contatos incompatível, ou desalinhamento durante o acoplamento.	Confirme que o receptáculo é M12 macho codificado A de 4 contatos e verifique alinhamento e integridade mecânica antes de reapertar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVM005 (Datasheet) Desenho em escala IFM EVM005 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVM005 e para que serve?

É um cabo de conexão com conector M12 fêmea angular de 4 contatos. A ficha o destina a aplicações móveis e ambientes extremamente adversos.

Qual é o comprimento do cabo e quais são as características do conector?

O cabo tem 5 m e termina em conector M12 fêmea angular, codificação A, com 4 contatos banhados a ouro.

O produto acompanha algum acessório?

A ficha do anúncio não lista acessórios inclusos; o item identificado é o cabo de conexão EVM005.

Este cabo serve para qualquer equipamento com conector M12?

Não é possível afirmar compatibilidade com todo conector M12: a configuração declarada é fêmea angular, codificação A, com 4 contatos. Confira também a pinagem e os requisitos elétricos do equipamento.

Posso usar o EVM005 com um dispositivo que exige mais de 4 A?

Não; a capacidade de carga total declarada é 4 A. Não exceda esse limite nem os limites de tensão indicados na ficha.

O conector não encaixa no meu equipamento; o cabo pode estar com defeito?

Pode haver incompatibilidade mecânica se o receptáculo não for M12 macho codificado A com 4 contatos. Confira gênero, codificação, quantidade de contatos e alinhamento antes de avaliar defeito.

O sinal falha quando o cabo se movimenta; o que devo verificar antes de trocar?

Inspecione danos no cabo e confira se o percurso respeita o raio mínimo de flexão de 10 vezes o diâmetro do cabo. Verifique também a continuidade elétrica e a fixação dos conectores.

Há umidade na conexão; o cabo com IP69K elimina esse problema?

A classificação declarada para o produto inclui IP69K, mas a proteção depende da montagem e das condições correspondentes. Verifique o acoplamento, a vedação e os requisitos do conjunto instalado.

É melhor comprar este cabo ou procurar uma versão de outro comprimento?

Escolha o EVM005 se 5 m e sua configuração de conector atenderem à instalação. Se precisar de outro comprimento ou configuração, selecione um modelo cuja ficha confirme esses requisitos.

Como devo apertar o conector durante a instalação?

A ficha indica torque máximo de aperto de 0,6...1,5 Nm. Alinhe o conector antes de acoplar e consulte o datasheet para as instruções completas de montagem.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração de chaveamento do conector M12; deve corresponder à configuração do receptáculo. (Ref.: conector M12, codificação A)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de agentes externos, dependente da montagem e das condições de ensaio. (Ref.: IP65, IP67, IP68 e IP69K)

PUR

Material indicado para o revestimento do cabo de conexão. (Ref.: material do cabo PUR)

Raio mínimo de flexão

Limite mínimo de curvatura indicado para uso flexível; deve ser respeitado no percurso do cabo. (Ref.: 10 x o diâmetro do cabo)

Capacidade de carga total

Valor de corrente total declarado para a conexão; não deve ser excedido na aplicação. (Ref.: 4 A)
