Cabo Conector Fêmea IFM EVM004

Pré-visualizar: EVM004 IFM - Cabo Conector Fêmea IFM Ambientes Adversos 2m PUR IP69K

EVM004 IFM - Cabo Conector Fêmea IFM Ambientes Adversos 2m PUR IP69K

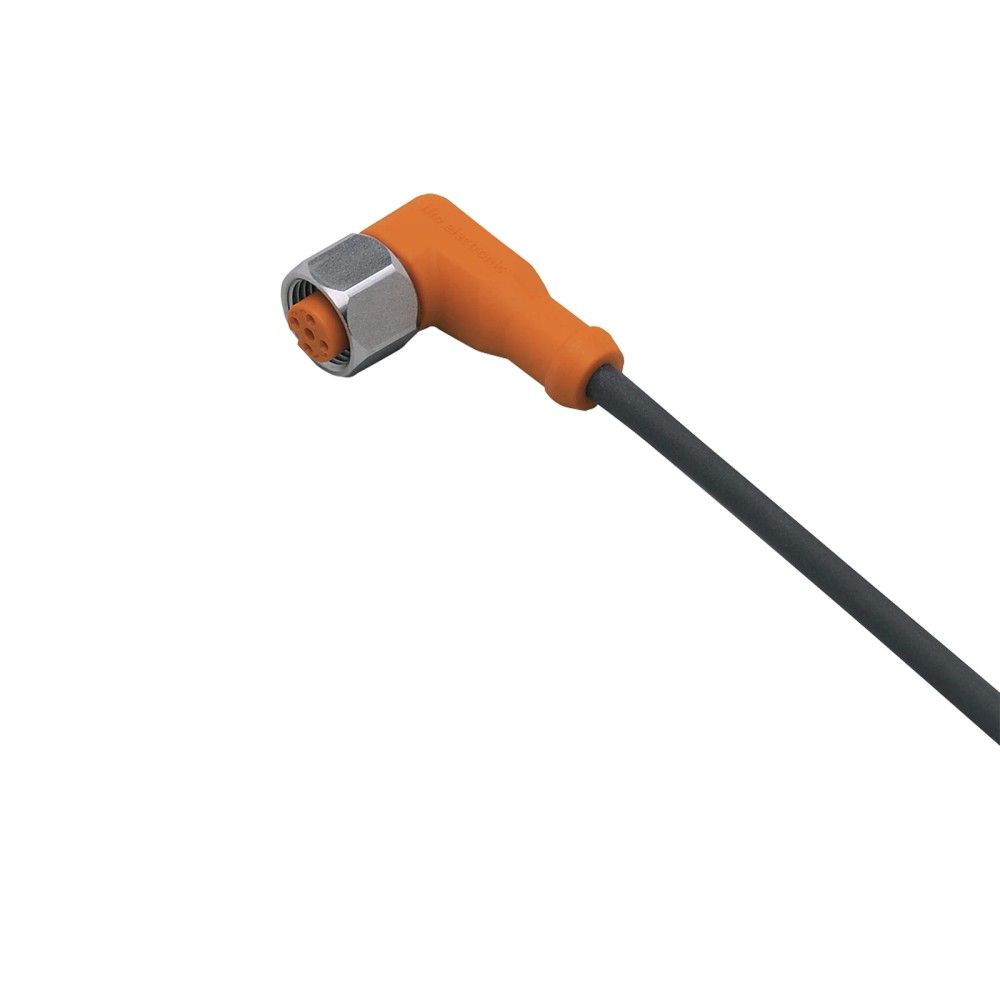

Imagem meramente ilustrativa

R$ 228,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVM004
EAN: 4021179232753
NCM do produto: 85444200

Destaques do Produto Conexão Conector...mais

Fechar menu

Saiba mais sobre: "EVM004 IFM - Cabo Conector Fêmea IFM Ambientes Adversos 2m PUR IP69K"

Destaques do Produto

Conexão

Conector fêmea M12 angular, codificação A, 4 contatos

Comprimento

2 m

Cabo

PUR, sem halogênio, Ø 4,9 mm

Proteção

IP65, IP67, IP68 e IP69K

Limite elétrico

4 A de capacidade de carga total; tensão conforme ficha técnica

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVM004 IFM — Cabo de conexão com conector fêmea M12 angular, 2 m, PUR, IP69K

O EVM004 é um cabo de conexão IFM com conector fêmea M12 angular, destinado à conexão de equipamentos em ambientes adversos e aplicações móveis. Possui cabo de 2 m em PUR, 4 contatos banhados a ouro e grau de proteção informado de IP65, IP67, IP68 e IP69K. A tensão de operação indicada no anúncio é inferior a 250 V AC; a ficha técnica também informa capacidade de carga total de 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVM004
Tipo de conector	Fêmea M12 angular, codificação A
Contatos	4, banhados a ouro
Comprimento do cabo	2 m
Material do cabo	PUR, sem halogênio; cabo preto Ø 4,9 mm
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 250 V AC; a ficha técnica também informa < 300 V DC
Capacidade de carga total	4 A
Temperatura ambiente	-40 a 90 °C; para cULus, até 75 °C
Peso informado	82,8 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões com interface compatível com conector fêmea M12 angular, codificação A, 4 contatos.
Aplicações móveis e ambientes extremamente adversos, conforme aplicação descrita na ficha do fabricante.
Instalações que atendam aos limites elétricos, ambientais e mecânicos especificados para o cabo.

⚠ Considere outro se precisa de:

Não selecionar quando a interface necessária não for M12, fêmea, angular, codificação A e 4 contatos; confirme também a compatibilidade mecânica e a pinagem do equipamento.
Não exceder a tensão e a capacidade de carga indicadas na ficha técnica.
Não usar fora dos limites de temperatura aplicáveis à instalação; a ficha diferencia temperatura ambiente e temperatura para condição móvel.

APLICAÇÕES E USO

Aplicação descrita pelo fabricante: conexão em ambientes extremamente adversos, considerando os graus de proteção declarados e as condições de montagem aplicáveis.
Aplicação descrita pelo fabricante: instalações móveis. Respeite a faixa de temperatura móvel de -25 a 90 °C (cULus: até 75 °C), a velocidade máxima e as condições de deslocamento indicadas na ficha.
Possibilidade de uso inferida: ligação entre um dispositivo com interface correspondente e um circuito dentro dos limites elétricos. A pinagem e a compatibilidade devem ser verificadas no esquema do equipamento; a ficha não nomeia dispositivos ou protocolos compatíveis.
Para aplicações flexíveis, observe o raio mínimo indicado de 10 vezes o diâmetro do cabo e evite exceder as condições mecânicas especificadas. Os graus IP não substituem a verificação das condições de montagem e uso no datasheet.

COMO ESCOLHER

Antes de comprar o EVM004 IFM — Cabo de conexão com conector fêmea M12 angular, 2 m, PUR, IP69K, verifique estes pontos:

Escolha o EVM004 quando

A aplicação exigir cabo de 2 m com conector fêmea M12 angular, codificação A, 4 contatos, cabo PUR e as características ambientais e elétricas informadas na ficha.

Verifique antes de substituir por outra versão

Compare tipo e orientação do conector, codificação, quantidade de contatos, comprimento, pinagem, limites elétricos e condições de operação. A ficha não identifica modelos alternativos compatíveis.

Confirme a aplicação móvel

Para instalação móvel, confira a temperatura ambiente móvel indicada de -25 a 90 °C (cULus: até 75 °C), a velocidade e as condições de deslocamento especificadas pelo fabricante, além do raio mínimo de flexão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	IFM	Identificação do fabricante informada no anúncio.
SKU / código do artigo	EVM004	Código do produto.
GTIN	4021179232753	Identificador comercial informado no anúncio.
Part number do anúncio	EVM004	Referência exibida nos dados básicos do canal.
Part number do conjunto de dados do catálogo	ADOAH040VAS0002H04	Referência adicional presente no dataset do catálogo; confirme a referência necessária ao fazer a correspondência de componentes.
Unidades por embalagem	1 peça	Quantidade informada na ficha técnica.
Peso	82,8 g	Peso informado no dataset do catálogo.
NCM	8544.42.00	Classificação fiscal informada no dataset; não define compatibilidade técnica.

Área de aplicação
Aplicação descrita	Ambientes extremamente adversos e aplicações móveis	Aplicações indicadas na ficha do produto.
Tolerância a dobras e deslocamentos	Sim	Característica declarada; observar os limites de flexão e movimento especificados.

Dados elétricos
Tensão de operação no anúncio	< 250 V AC	Valor indicado nos dados prioritários do anúncio.
Tensão de operação nos dados técnicos	< 250 V AC / < 300 V DC	Limites registrados no dataset técnico; verificar no datasheet a condição aplicável ao circuito.
Capacidade de carga total	4 A	Limite de carga informado na ficha.
Classe de proteção	II	Classificação indicada nos dados técnicos; seguir as condições de instalação do fabricante.

Conexão elétrica
Conector do soquete	1 x M12, angular	Tipo e orientação de conexão especificados.
Codificação	A	Codificação indicada para o conector.
Contatos do conector	4, dourados	Quantidade e acabamento declarados pelo fabricante.
Corpo do conector	TPU, laranja	Material e cor informados para o corpo do conector.
Bloqueio	1.4404 (aço inoxidável / 316L)	Material especificado para o mecanismo de bloqueio.
Vedação do conector	FKM	Material da vedação informado na ficha.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa indicada para o aperto da conexão; respeitar a montagem prescrita pelo fabricante.
Fios e cores	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores dos condutores informada no dataset; confirmar a atribuição elétrica no esquema oficial.

Cabo
Comprimento	2 m	Comprimento nominal do cabo.
Material do cabo	PUR	Material indicado nos dados prioritários do anúncio.
Composição do cabo	PUR, sem halogênio, preto, Ø 4,9 mm	Construção e diâmetro registrados nos dados técnicos.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Seção e composição dos condutores informadas na ficha.
Raio mínimo de flexão em aplicação flexível	10 x o diâmetro do cabo	Raio mínimo indicado para aplicação flexível; considerar o diâmetro especificado de 4,9 mm.
Esforço de torção	± 180°/m	Limite informado nos dados técnicos.
Ciclos de curvatura	> 5 milhões	Valor declarado para ciclos de curvatura; a vida em serviço depende das condições reais de instalação.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento especificada; não extrapolar para outros percursos ou acelerações sem validação.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus informados no anúncio; aplicar somente nas condições de montagem e ensaio previstas pelo fabricante.
Temperatura ambiente	-40 a 90 °C (cULus: até 75 °C)	Faixa declarada para temperatura ambiente.
Temperatura ambiente em aplicação móvel	-25 a 90 °C (cULus: até 75 °C)	Faixa específica para condição móvel; não confundir com a faixa de temperatura ambiente geral.
Temperatura de armazenamento	-25 a 55 °C	Faixa de armazenamento informada.
Umidade de armazenamento	10 a 100%	Intervalo informado para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação de armazenamento registrada no dataset técnico.
Sem silicone	Sim	Característica declarada no anúncio.
Sem halogênio	Sim	Característica declarada para o cabo.
Material do invólucro	TPU	Material informado nos dados técnicos do conector.

Ensaios ambientais e resistência mecânica
Alteração rápida de temperatura	EN 60068-2-14 Na: TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condição de ensaio registrada na ficha; não equivale a uma faixa contínua de operação.
Resistência a choques	EN 60068-2-27 Ea: 100 g, meio seno, 11 ms; 6 choques em cada direção dos 3 eixos; -40 °C / 85 °C	Condições de ensaio declaradas pelo fabricante.
Resistência duradoura ao choque	EN 60068-2-29 Eb: 40 g, 6 ms; 4.000 choques em cada direção dos 3 eixos; -20 °C / 50 °C	Condições de ensaio informadas; não representam uma carga contínua de operação.
Estabilidade de vibração	EN 60068-2-6 Fc: 20 g (10 a 3.000 Hz), -20 °C / 50 °C; 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condições do ensaio de vibração registradas na ficha.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de teste	Ensaio informado pelo fabricante; não especifica por si só a vida útil em qualquer ambiente.

Dados mecânicos e dimensionais
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões informadas no dataset do catálogo; consultar o desenho dimensional para interpretação das cotas.
Porca / bloqueio	Aço inoxidável 1.4404 / 316L	Material declarado para o bloqueio da conexão.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação. O cabo é um componente de conexão elétrica; a compatibilidade depende da interface, da pinagem e dos requisitos do equipamento conectado.

Conexões

Elétrica Conector fêmea M12 angular, codificação A, com 4 contatos dourados; cabo de 2 m, PUR, 4 x 0,34 mm². Capacidade de carga total: 4 A. A ficha informa < 250 V AC no anúncio e < 250 V AC / < 300 V DC nos dados técnicos; confirme a tensão aplicável à instalação no datasheet.

Processo Não se aplica: trata-se de um cabo elétrico de conexão, sem conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 macho, codificação A, 4 contatos e pinagem correspondente	✓	A compatibilidade mecânica do conector e a correspondência elétrica devem ser confirmadas no equipamento e no esquema de ligação.
Equipamento que exige conector diferente, outra codificação ou outra quantidade de contatos	✗	A configuração informada para o EVM004 é conector fêmea M12 angular, codificação A, com 4 contatos.
Circuito dentro dos limites de tensão e capacidade de carga especificados	✓	A ficha indica capacidade de carga total de 4 A e limites de tensão; verifique os valores aplicáveis ao circuito antes da ligação.
Uso em protocolo ou dispositivo específico sem verificação da pinagem	✗	A ficha não declara protocolo nem compatibilidade com dispositivos específicos; a conexão física, por si só, não comprova compatibilidade elétrica.
Aplicação móvel dentro das condições de temperatura, deslocamento e flexão especificadas	✓	O fabricante descreve uso em aplicações móveis e fornece limites próprios de temperatura, velocidade e raio mínimo de flexão.

INSTALAÇÃO

Como instalar o EVM004 IFM — Cabo de conexão com conector fêmea M12 angular, 2 m, PUR, IP69K

Confirme que o equipamento a conectar possui interface compatível com conector fêmea M12, angular, codificação A, 4 contatos; verifique também a pinagem no esquema do equipamento.
Desenergize o circuito e confirme que tensão e carga estão dentro dos limites aplicáveis informados pelo fabricante.
Inspecione o conector, a vedação e o cabo; não instale componentes com danos visíveis.
Alinhe o conector com a contraparte sem forçar os contatos e acople-o corretamente.
Aperte a conexão dentro da faixa indicada de 0,6 a 1,5 Nm, respeitando as instruções do fabricante do dispositivo conectado.
Roteie e fixe o cabo sem exceder o raio mínimo de flexão ou os limites de movimento; após a montagem, verifique o acoplamento e o funcionamento do circuito.

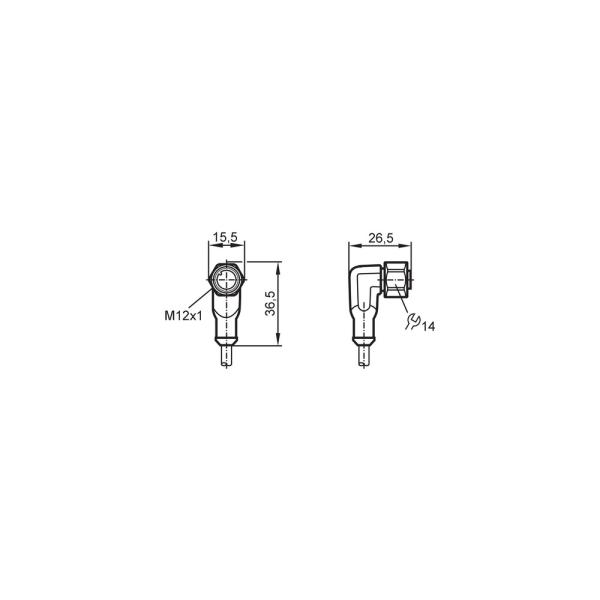

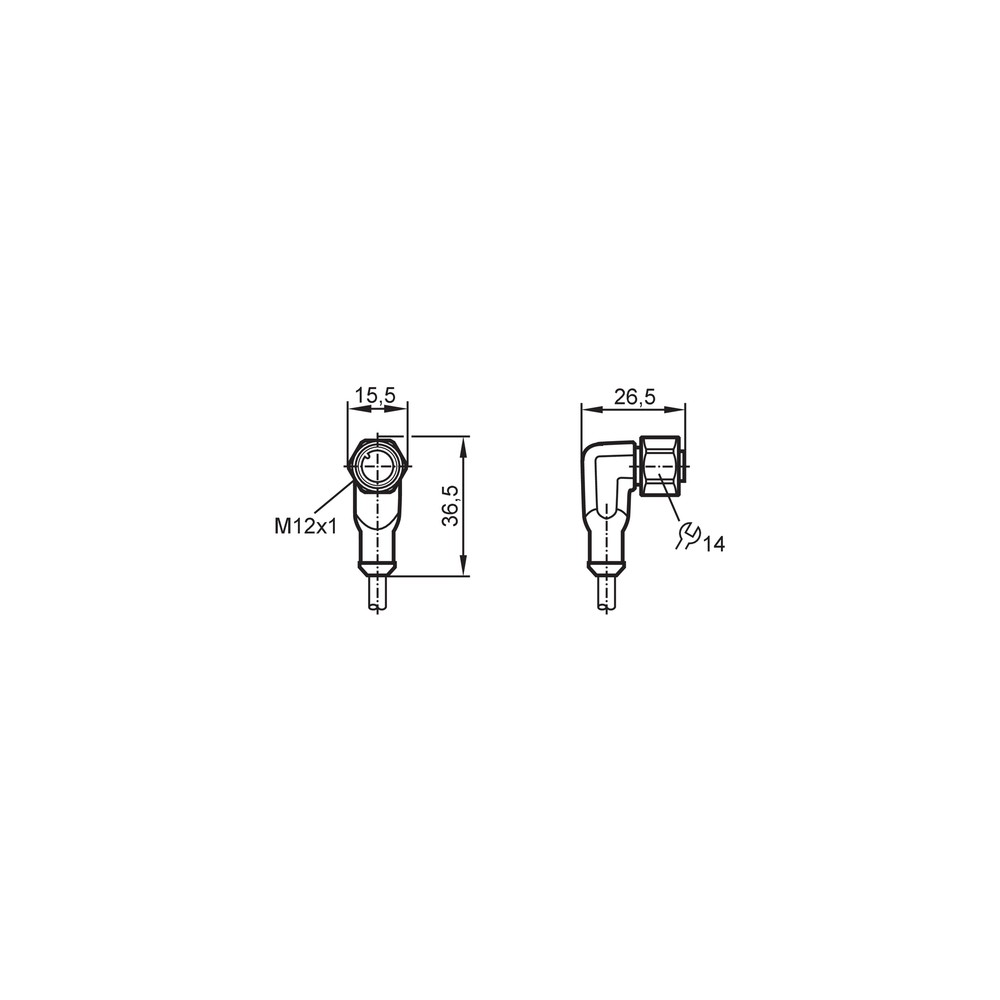

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não opera.	Pinagem incompatível, conexão incompleta ou interface diferente da requerida pelo dispositivo.	Desenergize o circuito, confira codificação e número de contatos, consulte o esquema de ligação do equipamento e verifique o acoplamento do conector.
A conexão apresenta interrupções durante movimentação.	Roteamento que excede as condições de flexão ou deslocamento especificadas, ou dano no cabo/conector.	Inspecione o trajeto e o estado do cabo; compare raio de flexão, velocidade, percurso e aceleração com os limites da ficha.
Há sinais de ingresso de umidade na conexão.	Acoplamento inadequado, vedação danificada ou instalação fora das condições necessárias para o grau de proteção declarado.	Verifique o estado da vedação, a integridade do conector e a montagem; consulte as instruções do fabricante para as condições de proteção.
A conexão aquece ou o circuito apresenta falha elétrica.	Tensão, carga ou ligação incompatível com os limites e a pinagem do conjunto.	Desenergize e meça os parâmetros do circuito; confirme a tensão aplicável, a carga total e a correspondência dos condutores com o esquema oficial.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVM004 (PDF) (Datasheet) Desenho em escala IFM EVM004 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVM004 e para que tipo de instalação ele serve?

É um cabo de conexão IFM com conector fêmea M12 angular, destinado a aplicações em ambientes extremamente adversos e móveis, conforme as condições especificadas pelo fabricante.

O conector do EVM004 é compatível com qualquer M12?

Não necessariamente. A ficha especifica M12 angular, codificação A e 4 contatos; confirme a contraparte, a pinagem e os requisitos elétricos do equipamento.

O produto acompanha algum acessório separado?

A ficha informa fornecimento de uma peça e não lista acessórios inclusos. O cabo e seu conector fazem parte do produto.

Posso usar este cabo em uma conexão M12 de outra codificação?

A ficha identifica o conector como codificação A. Não é possível afirmar compatibilidade com outra codificação; verifique a interface e a pinagem do equipamento antes de selecionar.

Este cabo serve para qualquer motor ou protocolo de comunicação?

A ficha não identifica motores, dispositivos específicos ou protocolos compatíveis. A compatibilidade deve ser confirmada pela conexão, pinagem e requisitos elétricos do equipamento.

O conector encaixa, mas o equipamento não funciona: o que verifico antes de trocar o cabo?

Confira se a pinagem e a codificação correspondem ao equipamento e se o conector está totalmente acoplado. Verifique também tensão e carga do circuito conforme a ficha e o esquema do dispositivo.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é o cabo estar sujeito a flexão ou deslocamento fora dos limites especificados, ou apresentar dano. Inspecione o cabo e compare o percurso com os limites de flexão e movimento do datasheet.

É melhor comprar este cabo completo ou procurar o conector separado?

O item anunciado é um cabo de conexão completo de 2 m com conector fêmea M12. A ficha não informa a disponibilidade de conector avulso; selecione a solução pela configuração e pelo comprimento necessários.

Como escolho entre o EVM004 e outro cabo M12?

Compare orientação e tipo do conector, codificação, contatos, pinagem, comprimento, materiais e limites elétricos e ambientais. A ficha não indica um modelo alternativo específico.

Qual cuidado devo ter ao instalar e fazer manutenção?

Desenergize antes da conexão, alinhe sem forçar, aperte dentro da faixa especificada e inspecione cabo e vedação. Para a pinagem e demais instruções de montagem, consulte o datasheet e o esquema do equipamento conectado.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M12 indicada para a interface do produto. (Ref.: conexão elétrica do soquete: M12, codificação A.)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de objetos e água, válida conforme condições de montagem e ensaio especificadas. (Ref.: IP65, IP67, IP68 e IP69K.)

PUR

Material indicado para o revestimento do cabo; a ficha também declara o cabo sem halogênio. (Ref.: material do cabo: PUR.)

Raio mínimo de flexão

Limite geométrico mínimo indicado para flexão em aplicação flexível; deve ser considerado em relação ao diâmetro do cabo. (Ref.: mínimo de 10 x o diâmetro do cabo.)

Capacidade de carga total

Limite de corrente total indicado para a conexão, que deve ser respeitado na aplicação. (Ref.: capacidade de carga total: 4 A.)
