Cabo de Conexão M12 IFM 10m - Alta Resistência IP69K

Pré-visualizar: EVM003 IFM - Cabo de Conexão Fêmea M12 Ambientes Adversos 10m PUR IP69K

EVM003 IFM - Cabo de Conexão Fêmea M12 Ambientes Adversos 10m PUR IP69K

Imagem meramente ilustrativa

R$ 316,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVM003
EAN: 4021179232746
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVM003 IFM - Cabo de Conexão Fêmea M12 Ambientes Adversos 10m PUR IP69K"

Destaques do Produto

Comprimento

10 m

Conector

M12 fêmea, reto, codificação A, 4 contatos

Carga elétrica

4 A; < 250 V AC / < 300 V DC

Proteção

IP65, IP67, IP68 e IP69K

Ambiente

-40...90 °C; em aplicação móvel, -25...90 °C; cULus: até 75 °C

Cabo

PUR, 4 x 0,34 mm², sem halogênio e sem silicone

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

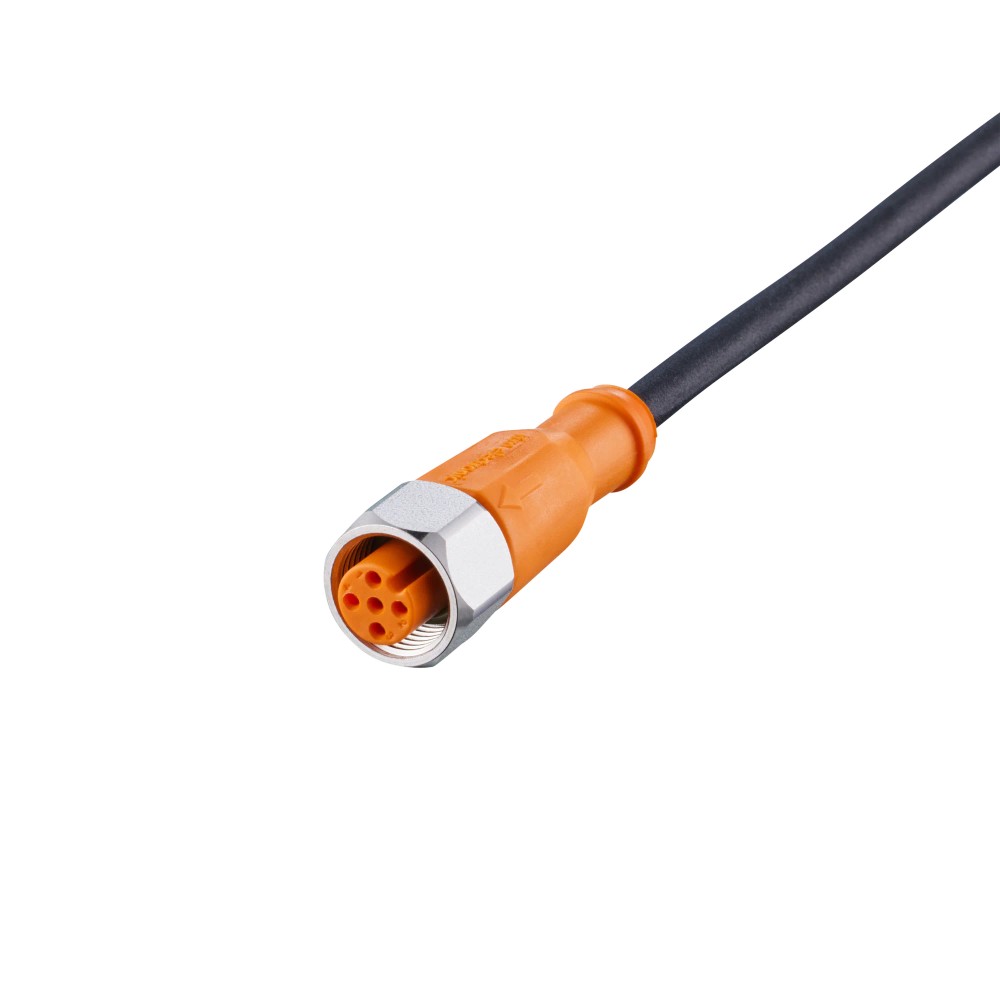

Sobre o Cabo de Conexão Fêmea M12 IFM EVM003, reto, 4 contatos, 10 m, PUR, IP65/IP67/IP68/IP69K

O IFM EVM003 é um cabo de conexão de 10 m com conector fêmea M12 reto e 4 contatos, destinado à conexão em aplicações móveis e ambientes extremamente adversos. Possui revestimento PUR, contatos dourados e grau de proteção IP65, IP67, IP68 e IP69K. O cabo é isento de silicone e halogênio e tem capacidade de carga total de 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVM003
Conector	M12 fêmea, reto, codificação A, 4 contatos
Comprimento	10 m
Cabo	PUR, preto, Ø 4,9 mm, 4 x 0,34 mm²
Tensão de operação	< 250 V AC / < 300 V DC
Corrente nominal	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-40...90 °C; cULus: até 75 °C
Materiais do conector	Corpo em TPU, bloqueio em aço inoxidável 1.4404 (316L), vedação em FKM
Contatos	4 contatos banhados a ouro

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações móveis que necessitem de cabo de conexão M12 fêmea reto, codificação A, com 4 contatos.
Instalações que requeiram cabo de 10 m e condutores 4 x 0,34 mm², respeitando os limites elétricos especificados.
Ambientes compatíveis com os graus de proteção IP65, IP67, IP68 ou IP69K, conforme as condições de montagem e uso.
Aplicações com movimentação do cabo dentro dos limites publicados: velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m, aceleração máxima de 5 m/s², raio mínimo de curvatura de 10 vezes o diâmetro do cabo em aplicação flexível e torção de ±180°/m.

⚠ Considere outro se precisa de:

Não utilizar em circuitos que excedam < 250 V AC, < 300 V DC ou a capacidade de carga total de 4 A.
Não selecionar para uma conexão que exija número de contatos, codificação ou geometria diferentes do conector M12 fêmea reto, A-coded, de 4 contatos.
Não aplicar movimentação acima dos limites especificados para velocidade, aceleração, raio de curvatura ou torção.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão em ambientes extremamente adversos e aplicações móveis.
Em instalações móveis, observar a faixa de temperatura de -25...90 °C (cULus: até 75 °C) e os limites publicados de movimentação do cabo.
O cabo pode ser considerado em instalações que exijam os graus IP listados, desde que conector e montagem estejam corretamente instalados e as condições de uso correspondam à proteção requerida.
A ficha não identifica equipamentos, protocolos ou aplicações de processo específicos; confirmar pinagem e requisitos elétricos do dispositivo conectado antes da utilização.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão Fêmea M12 IFM EVM003, reto, 4 contatos, 10 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVM003

Quando a instalação exigir 10 m de cabo PUR com conector M12 fêmea reto, codificação A e 4 contatos, e os limites de tensão, corrente, temperatura e movimentação da ficha forem atendidos.

Verifique a conexão antes da substituição

Compare o conector existente quanto a gênero, codificação, número de contatos e orientação reta. A ficha do EVM003 não declara compatibilidade universal com dispositivos ou protocolos específicos.

Procure outra configuração de cabo se necessário

Se a instalação exigir outro comprimento, outra disposição de contatos, outro tipo de conector ou parâmetros elétricos acima dos limites declarados, confirme uma variante adequada no catálogo do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM	Identificação do fabricante conforme os dados do anúncio.
Modelo / SKU	EVM003	Código do produto no anúncio.
GTIN	4021179232746	Identificador comercial informado na ficha.
Part number do anúncio	EVM003	Código informado nos dados primários do anúncio.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição funcional do produto.
Unidades por embalagem	1 peça	Quantidade informada na ficha.
Peso	325,5 g	Peso indicado nos atributos importados.
NCM	8544.42.00	Classificação informada na ficha.

Conexão elétrica

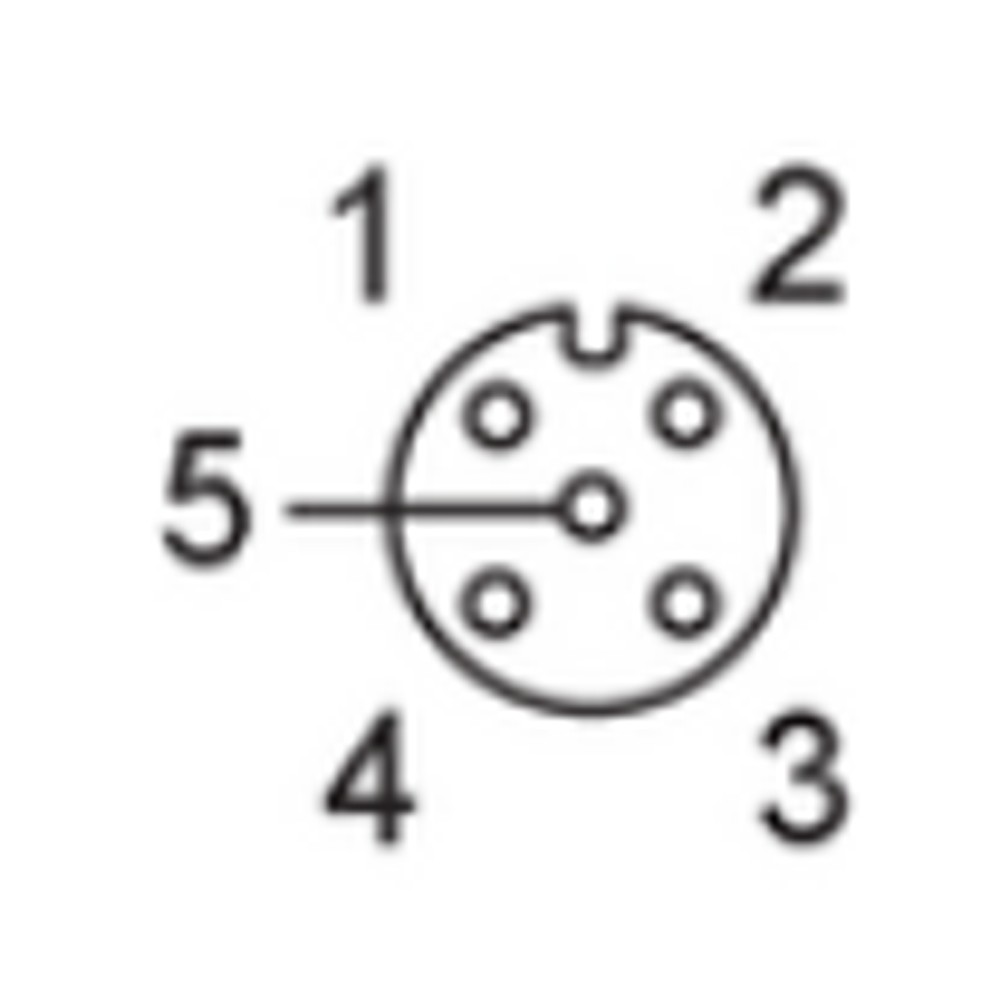

Conector	1 x M12 fêmea, reto, codificação A	Configuração do conector declarada na ficha.
Número de contatos	4	Quantidade de contatos do soquete.
Material dos contatos	Banhados a ouro	Acabamento indicado para os contatos.
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão declarados pelo fabricante.
Capacidade de carga total	4 A	Valor máximo declarado para a carga total.
Classe de proteção elétrica	II	Classe informada na ficha.
Torque máximo de aperto	0,6...1,5 Nm	Faixa de torque indicada para o bloqueio da conexão.

Cabo e condutores
Comprimento	10 m	Comprimento nominal do cabo.
Revestimento	PUR	Material indicado para o cabo.
Cor do cabo	Preto	Cor informada na especificação da conexão elétrica.
Diâmetro do cabo	4,9 mm	Diâmetro externo informado na ficha.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Quantidade e seção dos condutores conforme a ficha.

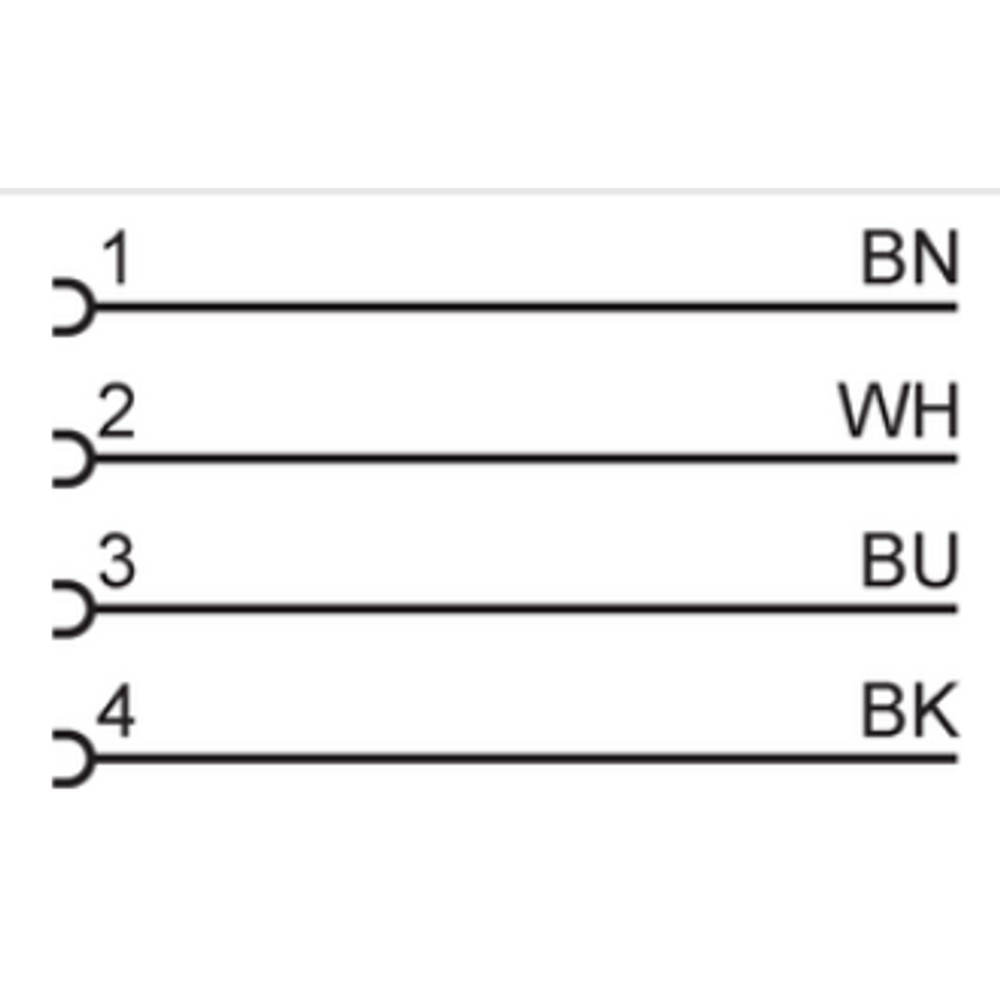

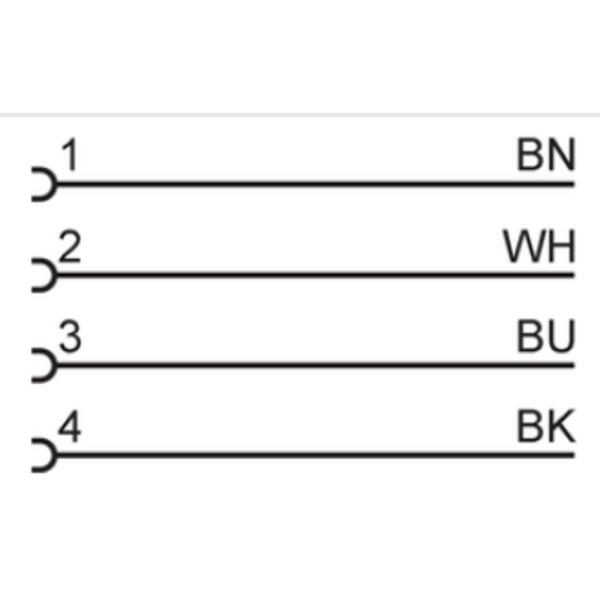

Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada; a atribuição a contatos não foi especificada.
Isento de silicone	Sim	Característica declarada do produto.
Isento de halogênio	Sim	Característica declarada para o cabo.

Materiais e construção
Material do corpo do conector	TPU	Material informado para o corpo do conector.
Material do bloqueio / porca	1.4404 (aço inoxidável / 316L)	Material especificado para o bloqueio.
Material da vedação	FKM	Material indicado para a vedação do conector.
Dimensões	15,5 x 15,5 x 45 mm	Dimensões informadas nos dados do produto.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados; a proteção efetiva depende da montagem e das condições de uso.
Temperatura ambiente	-40...90 °C; cULus: até 75 °C	Faixa informada para a condição geral.
Temperatura ambiente em aplicação móvel	-25...90 °C; cULus: até 75 °C	Faixa específica indicada para aplicação móvel.
Temperatura de armazenamento	-25...55 °C	Faixa de armazenamento declarada.
Umidade de armazenamento	10...100 %	Faixa informada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência climática indicada na ficha.

Movimentação e resistência mecânica
Raio de curvatura em aplicação flexível	Mínimo de 10 x o diâmetro do cabo	Limite mínimo declarado para aplicação flexível.
Velocidade de movimento	Máximo de 3,3 m/s	Valor indicado para deslocamento horizontal de 5 m.
Aceleração máxima	5 m/s²	Condição associada à especificação de movimentação.
Ciclos de curvatura	> 5 milhões	Durabilidade declarada para os ciclos de curvatura.
Esforço de torção	±180°/m	Limite declarado para torção.
Resistência a choques	EN 60068-2-27 Ea: 100 g, meio seno, 11 ms; 6 choques em cada direção dos 3 eixos; -40 °C / 85 °C	Condições de ensaio declaradas na ficha.
Resistência duradoura ao choque	EN 60068-2-29 Eb: 40 g, 6 ms; 4.000 choques em cada direção dos 3 eixos; -20 °C / 50 °C	Condições de ensaio declaradas para choque duradouro.
Estabilidade de vibração	EN 60068-2-6 Fc: 20 g (10...3000 Hz); -20 °C / 50 °C; 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condições de ensaio de vibração informadas.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Condição de ensaio declarada para névoa salina.
Alteração rápida de temperatura	EN 60068-2-14 Na: TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condições de ensaio de variação rápida de temperatura.

COMPATIBILIDADE

Comunicação

• A ficha informa conector M12 com codificação A e 4 contatos, mas não declara protocolo de comunicação específico.

• A compatibilidade depende da pinagem e dos requisitos elétricos do dispositivo conectado; confirmar esses dados no datasheet do equipamento.

Conexões

Elétrica Cabo de 10 m, PUR, preto, sem halogênio, Ø 4,9 mm, 4 x 0,34 mm². Conector fêmea M12 reto, codificação A, 4 contatos banhados a ouro. Tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. Cores dos fios: BK = preto, BN = marrom, BU = azul, WH = branco. A ficha não especifica uma atribuição individual de cada cor a um número de contato.

Processo Conector elétrico M12 fêmea reto, codificação A, 4 contatos. Não é uma conexão de processo para fluidos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12 macho, codificação A, 4 contatos, e requisitos elétricos dentro dos limites do cabo	✓	O produto possui conector fêmea M12 reto, codificação A, com 4 contatos. A pinagem do equipamento deve ser conferida antes da ligação.
Circuito com tensão ou corrente acima dos valores declarados	✗	A ficha especifica tensão inferior a 250 V AC ou 300 V DC e capacidade de carga total de 4 A; não se deve exceder esses limites.
Dispositivo que exige protocolo de comunicação determinado	✗	A ficha do cabo não declara protocolos. A compatibilidade não pode ser confirmada sem comparar a pinagem e os requisitos elétricos do dispositivo.
Instalação móvel dentro dos limites especificados de flexão, velocidade, aceleração e torção	✓	A ficha declara tolerância a dobras e deslocamentos e fornece limites específicos para movimentação; a instalação deve respeitá-los.
Movimentação acima dos limites publicados para o cabo	✗	A ficha limita a velocidade a 3,3 m/s nas condições indicadas, a aceleração a 5 m/s² e a torção a ±180°/m, além de especificar raio mínimo de curvatura em aplicação flexível.

INSTALAÇÃO

Como instalar o Cabo de Conexão Fêmea M12 IFM EVM003, reto, 4 contatos, 10 m, PUR, IP65/IP67/IP68/IP69K

Confirme que o equipamento de destino possui conexão compatível: M12 macho, codificação A, 4 contatos; valide também a pinagem no datasheet do equipamento.
Verifique que a tensão e a corrente do circuito não excedem os limites declarados para o cabo.
Inspecione conector, vedação e cabo antes da montagem; não utilize componentes danificados.
Alinhe os conectores pela codificação e acople sem forçar os contatos ou a rosca.
Aperte o bloqueio dentro da faixa de torque especificada de 0,6...1,5 Nm.
Ao instalar em aplicação flexível, respeite o raio mínimo de curvatura e os limites de velocidade, aceleração e torção informados na ficha.

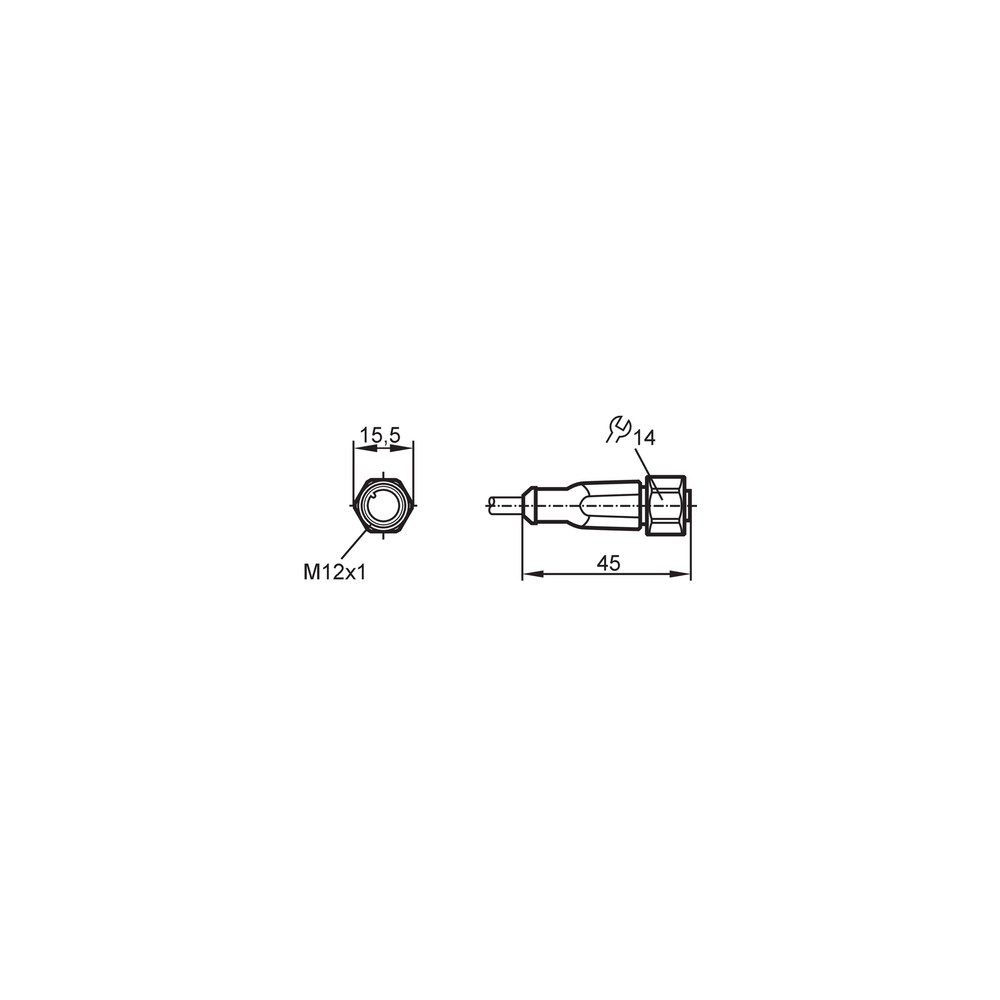

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não estabelece conexão elétrica.	Conector não totalmente acoplado, incompatibilidade de codificação ou pinagem diferente da exigida pelo equipamento.	Desenergize o circuito, confirme o alinhamento M12 A-coded e compare a pinagem do equipamento com o datasheet; não deduza a atribuição dos fios apenas pelas cores.
A conexão apresenta interrupções durante o movimento.	Movimentação fora dos limites declarados, curvatura inferior ao raio mínimo ou esforço de torção excessivo.	Inspecione o percurso do cabo e compare raio de curvatura, velocidade, aceleração e torção com os limites especificados.
Há entrada de umidade ou perda da proteção esperada na conexão.	Acoplamento incompleto, vedação danificada ou condições de montagem incompatíveis com o grau de proteção requerido.	Inspecione a vedação e as superfícies de conexão, confira o aperto conforme a faixa indicada e valide a montagem e as condições de uso no datasheet.
O cabo ou o circuito apresenta aquecimento ou funcionamento instável.	Carga elétrica acima da capacidade especificada ou ligação incompatível com os limites de tensão e corrente.	Meça tensão e corrente do circuito e compare com os limites declarados; confirme também a pinagem antes de substituir o cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVM003 (PT-BR) (Datasheet) Desenho em escala IFM EVM003 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVM003 e para que serve?

É um cabo de conexão de 10 m com conector fêmea M12 reto, codificação A e 4 contatos. A ficha o destina a aplicações móveis e ambientes extremamente adversos.

O que vem junto com o cabo?

A ficha informa uma unidade por embalagem e não lista acessórios adicionais. Não há base para afirmar que sejam fornecidos outros itens.

Posso usar o EVM003 em um circuito acima de 4 A?

Não, a ficha declara capacidade de carga total de 4 A. Verifique também os limites de tensão: < 250 V AC e < 300 V DC.

Ele serve para qualquer dispositivo com conector M12?

Não é possível confirmar compatibilidade universal: o EVM003 tem conector fêmea reto, codificação A e 4 contatos. Compare a codificação, a pinagem e os requisitos elétricos do dispositivo.

O cabo é adequado se eu precisar de outra quantidade de contatos ou codificação?

A ficha especifica 4 contatos e codificação A. Se o equipamento exigir outra configuração, confirme uma variante compatível no catálogo do fabricante.

Funciona com qualquer protocolo de comunicação?

A ficha não declara protocolos de comunicação. A compatibilidade deve ser verificada pela pinagem e pelos requisitos elétricos dos dispositivos envolvidos.

O equipamento não liga depois da instalação; o que devo verificar antes de trocar o cabo?

Verifique o acoplamento, a codificação e a pinagem do equipamento, além da tensão e da corrente do circuito. Desenergize o sistema antes de inspecionar a conexão.

A conexão falha quando o cabo se movimenta; o que pode estar causando isso?

Uma causa possível é a movimentação fora dos limites publicados ou uma curvatura excessiva. Inspecione o percurso e confira o raio mínimo, a velocidade, a aceleração e a torção especificados.

Como escolher este cabo em vez de uma versão com outro comprimento?

Escolha o EVM003 quando o comprimento necessário for 10 m e a conexão for M12 fêmea, reta, A-coded e de 4 contatos. Para outro comprimento ou configuração, consulte as variantes disponíveis do fabricante.

Como devo apertar o conector durante a instalação?

A ficha indica torque de aperto de 0,6...1,5 Nm para o bloqueio. Alinhe os conectores antes de apertar e evite forçar o acoplamento.

GLOSSÁRIO TÉCNICO

Codificação A (M12)

Configuração mecânica de codificação do conector M12; deve corresponder à conexão do equipamento. (Ref.: conector M12 reto, codificação A)

Grau de proteção IP

Classificação de proteção declarada para o conector montado; a ficha lista IP65, IP67, IP68 e IP69K. (Ref.: grau de proteção)

PUR

Material indicado para o revestimento do cabo. (Ref.: material do cabo PUR)

Raio de curvatura

Limite de curvatura especificado para a instalação flexível; deve ser de pelo menos 10 vezes o diâmetro do cabo. (Ref.: raio de flexão em aplicação flexível)

FKM

Material especificado para a vedação do conector. (Ref.: material da vedação FKM)
