- Referência do fabricante: EVM002
- EAN: 4021179232739
- NCM do produto: 85444200
Destaques do Produto
Tipo de Conector...mais
Saiba mais sobre: "EVM002 IFM - Cabo Conector Fêmea M12 Ambientes Adversos 4 Pinos 5m PUR IP69K"
Destaques do Produto
Tipo de Conector
Fêmea M12 (4 pinos)
Comprimento
5 metros
Material de Revestimento
PUR
Proteção
IP69K
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

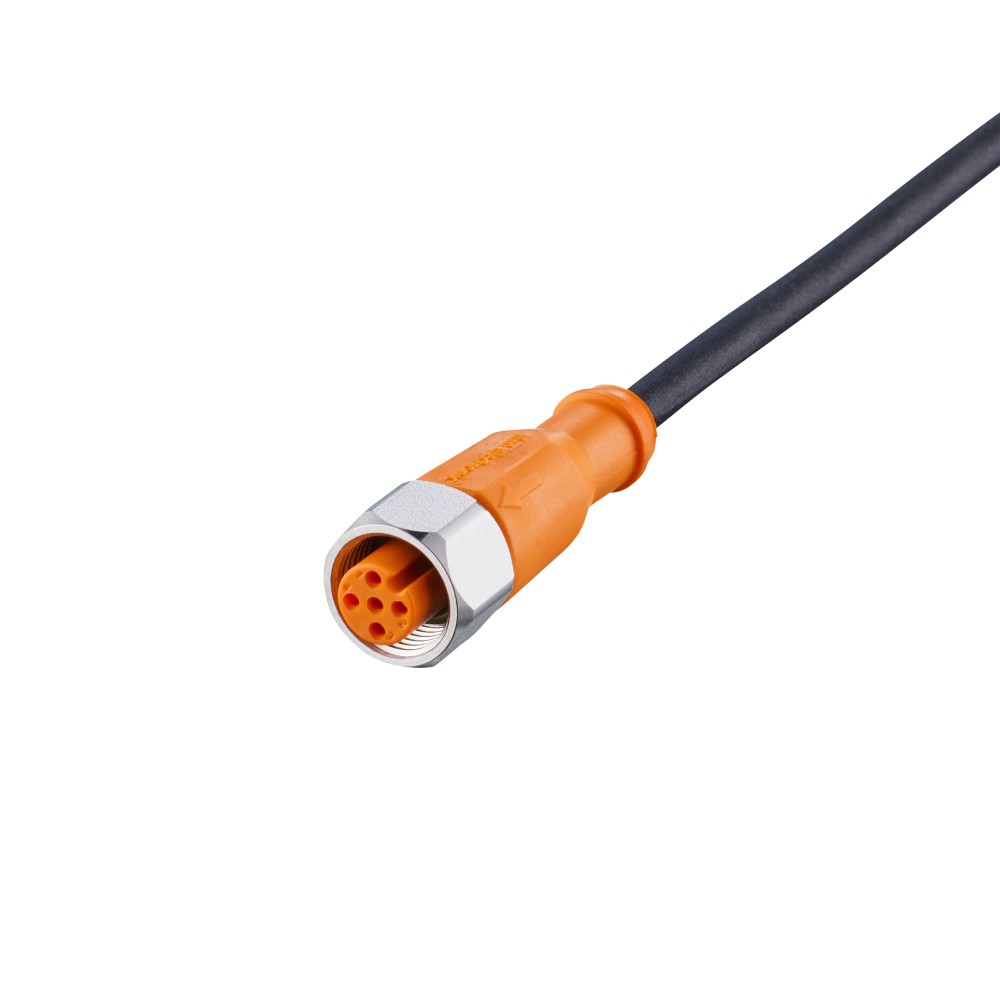

Sobre o EVM002 IFM - Cabo Conector Fêmea M12 Ambientes Adversos 4 Pinos 5m PUR IP69K
O cabo de conexão EVM002 da IFM é um componente de alta resistência projetado para ambientes industriais severos e aplicações móveis. Equipado com conector fêmea M12 de 4 pinos, possui revestimento em PUR e grau de proteção IP69K, garantindo vedação superior contra jatos de água e poeira. Com 5 metros de comprimento, é livre de silicone e halogênio, ideal para automação robusta.
PRINCIPAIS ESPECIFICAÇÕES
| SKU | EVM002 |
| Marca | IFM |
| Comprimento | 5 metros |
| Conector | Fêmea M12 (4 pinos) |
| Proteção | IP69K |
| Material | PUR |
| Temperatura | -40...90 °C |
| Corrente Máxima | 4 A |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Indústria de alimentos e bebidas (devido à proteção IP69K e aço inox).
- Máquinas móveis e aplicações com movimentação constante.
- Ambientes industriais com presença de água, óleos ou líquidos de refrigeração.
⚠ Considere outro se precisa de:
- Aplicações que exigem cabos blindados contra interferência eletromagnética (EMC).
- Tensões de operação acima de 250 V AC ou 300 V DC.
- Ambientes com presença de substâncias químicas não compatíveis com Poliuretano (PUR).
APLICAÇÕES E USO
- Indústria de alimentos e bebidas (processos de lavagem).
- Máquinas móveis (agrícolas, construção).
- Aplicações robóticas e esteiras de alta movimentação.
- Automação industrial exposta a óleos e fluidos refrigerantes.
COMO ESCOLHER
Antes de comprar o EVM002 IFM - Cabo Conector Fêmea M12 Ambientes Adversos 4 Pinos 5m PUR IP69K, verifique estes pontos:
Quando escolher este cabo
Utilize quando o ambiente exigir alta resistência mecânica, química e à umidade (IP69K), especialmente se houver limpeza por jato de água ou alta vibração.
Quando buscar outra alternativa
Se a aplicação exigir sinal de rede (Ethernet/Profinet) ou blindagem contra ruído eletromagnético (EMI), pois este modelo não possui blindagem especificada.
ESPECIFICAÇÕES TÉCNICAS

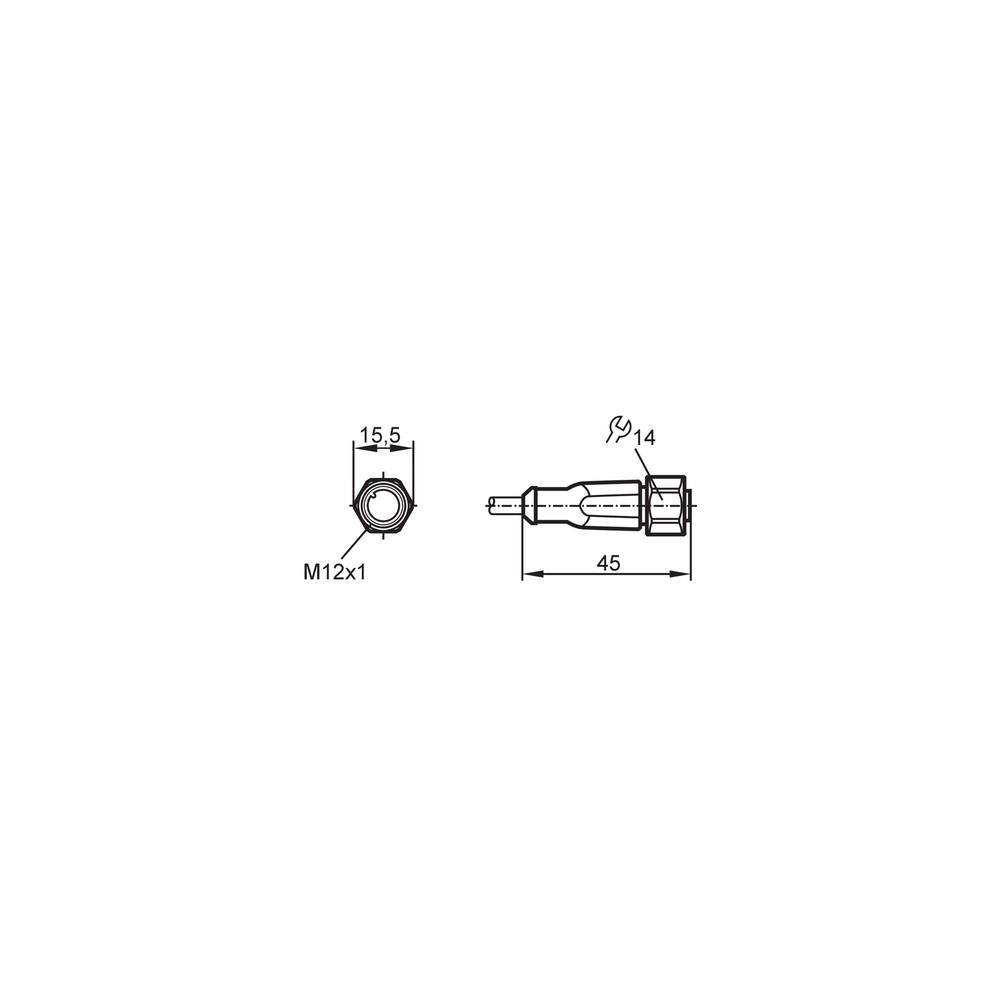

| Dados Mecânicos | ||
|---|---|---|
| Comprimento | 5 m | Comprimento total do cabo de conexão. |
| Material do invólucro | TPU | Material do corpo do conector (Termoplástico Poliuretano). |
| Material da porca | Aço inoxidável 316L | Material resistente à corrosão para o travamento do conector. |
| Dados Elétricos | ||
|---|---|---|
| Tensão de operação | < 250 V AC / < 300 V DC | Limites de tensão para operação segura. |
| Capacidade de carga total | 4 A | Corrente máxima suportada pelo cabo. |
| Classe de proteção | II | Nível de isolamento elétrico conforme normas técnicas. |
| Condições Ambientais | ||
|---|---|---|
| Grau de proteção | IP65, IP67, IP68, IP69K | Níveis de vedação contra poeira e líquidos, incluindo alta pressão. |
| Temperatura ambiente | -40...90 °C | Faixa de temperatura para operação contínua. |
COMPATIBILIDADE
Comunicação
• Sinais analógicos padrão (4-20mA, 0-10V)
• Sinais digitais PNP/NPN
• I/O padrão
Conexões
Elétrica
M12 reto, 4 pinos (codificação A)
Processo
M12 roscado (fêmea)
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Indústria Alimentícia (Áreas molhadas) | ✓ | O grau de proteção IP69K e a porca em aço inox garantem resistência à higienização. |
| Redes Industriais de Alta Velocidade (Ethernet) | ✗ | O cabo não possui blindagem contra interferências eletromagnéticas (EMC). |
| Ambientes de alta vibração | ✓ | A construção com material PUR e conexão travável é robusta para vibração constante. |
INSTALAÇÃO
Como instalar o EVM002 IFM - Cabo Conector Fêmea M12 Ambientes Adversos 4 Pinos 5m PUR IP69K
- Certifique-se de que a superfície de montagem esteja limpa e seca.
- Alinhe a marca guia do conector fêmea com a contraparte macho (codificação A).
- Encaixe o conector suavemente sem forçar os pinos.
- Rosqueie a porca de aço inoxidável manualmente até sentir resistência.
- Utilize chave dinamométrica para aplicar o torque correto entre 0,6 e 1,5 Nm.
- Fixe o cabo com abraçadeiras, mantendo o raio de curvatura adequado.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Entrada de umidade no conector. | Aperto excessivo ou insuficiente da porca de travamento (fora do torque 0.6-1.5Nm). | Verificar integridade do anel de vedação FKM e aplicar torque correto. |
| Quebra interna de condutores ou falha intermitente. | Dobramento do cabo com raio inferior ao especificado pela norma do fabricante. | Inspeção visual da capa do cabo e teste de continuidade com multímetro. |
| Aquecimento do conector ou derretimento parcial do invólucro. | Excesso de corrente no sistema (acima de 4A). | Medir a carga do circuito e comparar com a capacidade nominal de 4A. |
| Danos nos pinos do conector. | Desalinhamento durante a conexão (forçar conector macho em fêmea). | Verificar integridade dos 4 pinos e codificação antes da conexão. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que compõe este cabo e para quais aplicações é indicado?
O cabo EVM002 é um cabo de conexão industrial com conector fêmea M12 de 4 pinos, com 5 metros de comprimento e revestimento em PUR, projetado para suportar ambientes agressivos.
Este cabo é compatível com sensores M12 padrão?
Sim, ele possui conectores M12 padrão de 4 pinos com codificação A, sendo compatível com a grande maioria dos sensores e atuadores industriais que utilizam este padrão de pinagem.
Posso utilizar este cabo em sistemas de 440V?
Não, este cabo é especificado para tensões de operação de até < 250 V AC e < 300 V DC, não sendo adequado para tensões superiores.
Este cabo serve para redes industriais de alta velocidade?
Não é recomendado para aplicações de comunicação de dados de alta velocidade (como Ethernet industrial CAT6 ou superior), pois não possui blindagem especificada para reduzir interferências eletromagnéticas nesses protocolos.
O sinal do meu sensor está intermitente. O que pode ser?
A intermitência no sinal geralmente indica uma falha de continuidade mecânica, possivelmente devido ao excesso de vibração ou dobra repetida do cabo acima do raio permitido.
Por que encontrei umidade dentro do conector após a lavagem?
A corrosão ou falha de vedação geralmente ocorre se a porca de travamento não foi apertada corretamente ou se o torque excedeu o limite de 0,6 a 1,5 Nm, danificando o anel de vedação.
Por que escolher um cabo PUR em vez de um cabo PVC convencional?
O revestimento em PUR (Poliuretano) oferece muito mais resistência à abrasão, óleos e hidrólise do que o PVC padrão, tornando-o ideal para esteiras móveis e ambientes externos.
Este cabo é adequado para robôs ou braços articulados?
Este modelo é otimizado para aplicações móveis e ambientes de alta movimentação, suportando ciclos de dobras e deslocamentos constantes, diferentemente de cabos de instalação fixa.
Qual o cuidado mais importante na instalação do conector M12?
É essencial respeitar o torque de aperto entre 0,6 e 1,5 Nm; um aperto manual excessivo sem controle de torque pode danificar a rosca ou a vedação FKM.
Qual a procedência deste cabo de conexão?
O produto é fabricado pela IFM, uma marca alemã reconhecida globalmente em automação, e atende rigorosos padrões industriais de construção para garantir a durabilidade especificada.
GLOSSÁRIO TÉCNICO
IP69K
Grau de proteção que garante resistência total a jatos de água de alta pressão e alta temperatura (Ref.: DIN 40050-9).
PUR (Poliuretano)
Material de revestimento do cabo altamente resistente à abrasão, cortes e óleos industriais.
Aço Inoxidável 316L (1.4404)
Liga metálica de alta resistência à corrosão, utilizada na porca do conector para garantir durabilidade em ambientes úmidos (Ref.: EN 10088).
Codificação A
Padrão de pinagem M12 mais comum, utilizado para sensores e atuadores padrão (Ref.: IEC 61076-2-101).
Vedação FKM
Elastômero de fluoroelastômero que oferece excelente resistência química e térmica para evitar entrada de fluidos (Ref.: Material de vedação).
