Cabo de Ligação IFM EVF717 M12 Angular Blindado 15m

Pré-visualizar: EVF717 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 Angular Blindado 15m

EVF717 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 Angular Blindado 15m

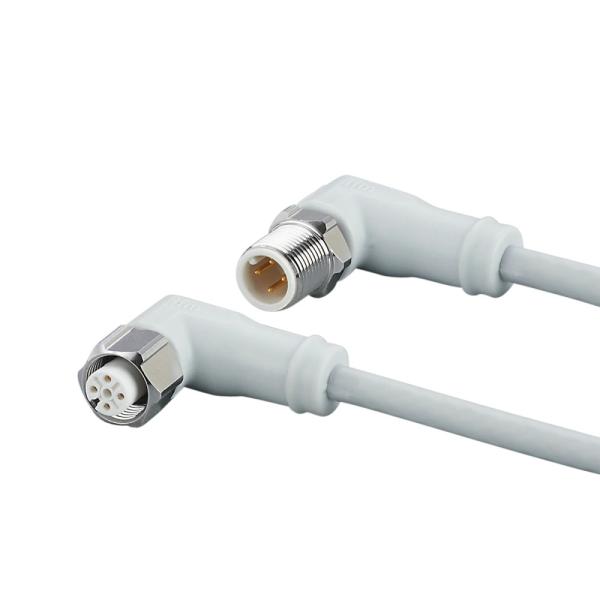

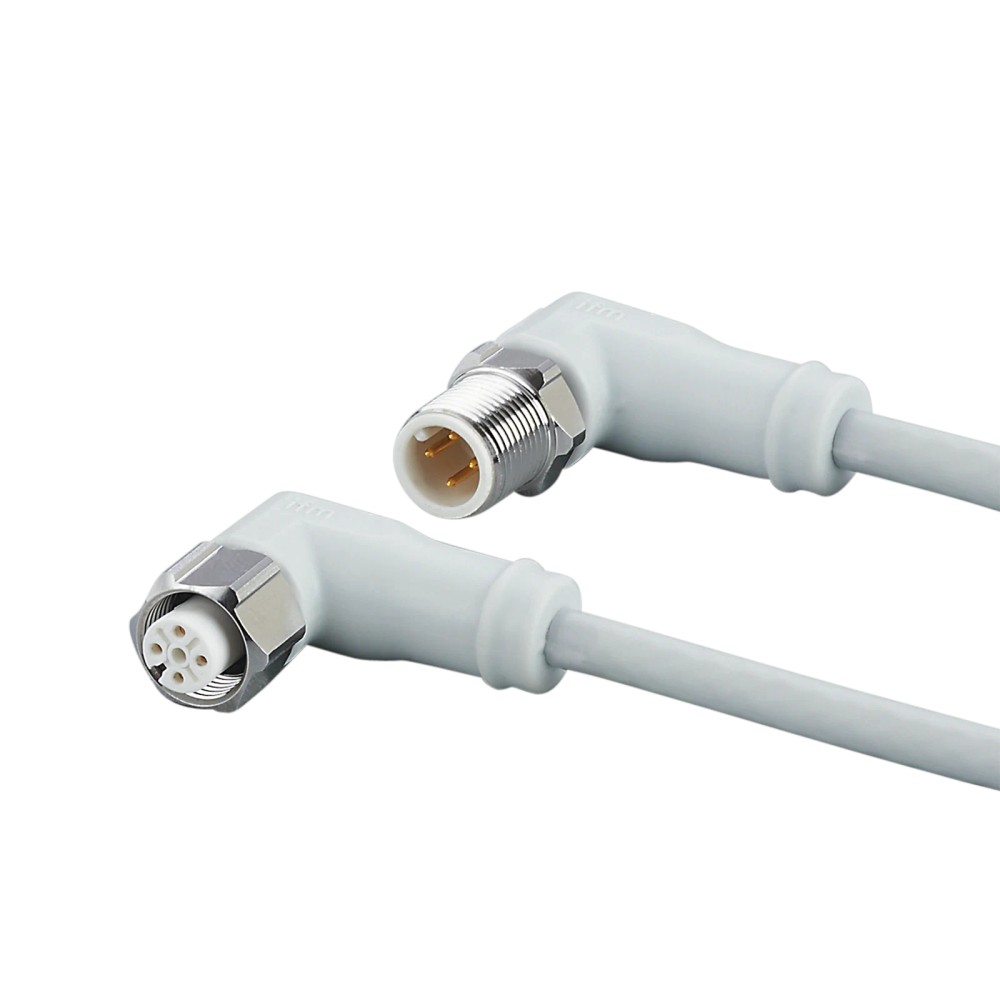

Imagem meramente ilustrativa

R$ 909,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF717
EAN: 4021179368711
NCM do produto: 85444200

Destaques do Produto Comprimento 15 m...mais

Fechar menu

Saiba mais sobre: "EVF717 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 Angular Blindado 15m"

Destaques do Produto

Comprimento

15 m

Tipo de Conexão

M12 Angular

Blindado

Sim

Material da Porca

Aço Inoxidável 1.4404

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF717 IFM - Cabo de Ligação Blindado M12 Angular 15m para Indústria Alimentícia

O EVF717 é um cabo de ligação blindado com conectores M12 angulares, projetado para garantir a integridade do sinal em ambientes industriais exigentes. Ideal para o setor alimentício, possui resistência a produtos de limpeza e vedação robusta IP69K. É livre de silicone e halogênio, assegurando conformidade com normas sanitárias rigorosas.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF717
Comprimento	15 m
Conector	M12 Angular
Material Porca	Aço Inoxidável 1.4404
Grau de Proteção	IP65/67/68/69K
Blindagem	Sim
Temperatura	-25...100 °C
Tensão Máx.	< 50V AC / < 60V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria alimentícia e áreas úmidas (lavagem frequente)
Ambientes com interferência eletromagnética (requer blindagem)
Instalações móveis com ciclos de torção até ±180°/m

⚠ Considere outro se precisa de:

Aplicações com tensões superiores a 50V AC / 60V DC
Raio de curvatura menor que 52mm (10x o diâmetro do cabo)
Exposição a produtos químicos incompatíveis com EPDM ou MPPE

APLICAÇÕES E USO

Indústria alimentícia: Áreas úmidas, higienização frequente com jatos de alta pressão.
Automação industrial: Conexão de sensores e atuadores em ambientes com ruído eletromagnético.
Máquinas de embalagem: Ambientes que exigem cabos flexíveis para movimento constante.

COMO ESCOLHER

Antes de comprar o EVF717 IFM - Cabo de Ligação Blindado M12 Angular 15m para Indústria Alimentícia, verifique estes pontos:

Quando escolher este cabo

Utilize quando o ambiente for de alta higiene (indústria alimentícia), exigir proteção contra jatos de água (IP69K) ou quando o sinal exigir blindagem contra interferências eletromagnéticas.

Quando buscar alternativas

Se a aplicação não necessitar de blindagem ou se o ambiente for puramente seco e sem exigências sanitárias, modelos de custo inferior ou não blindados podem ser suficientes.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material da Porca	1.4404 (Aço inoxidável 316L)	Resistência superior à corrosão em ambientes de limpeza intensa.
Grau de Proteção	IP65, IP67, IP68, IP69K	Vedação completa contra poeira e alta pressão de água.

Dados Elétricos
Tensão de Operação	< 50 V AC / < 60 V DC	Limite de segurança elétrica para evitar arcos ou falhas de isolamento.
Corrente Nominal	4 A	Capacidade máxima de carga contínua para os contatos.

Características Operacionais
Comprimento	15 m	Comprimento total do cabo de ligação.
Esforço de Torção	± 180 °/m	Capacidade de resistência ao movimento de torção em aplicações dinâmicas.

COMPATIBILIDADE

Comunicação

• Sinais Digitais I/O

• Sinais Analógicos

• Comunicação IO-Link (quando compatível com o sensor)

Conexões

Elétrica Blindado, 4 x 0,34 mm²

Processo M12 Angular (Codificação A)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com lavagem industrial (High Pressure Wash)	✓	Possui certificação IP69K e construção em aço inox 316L, ideal para estes ciclos.
Instalações fixas em esteiras com motores	✓	A blindagem integrada protege os sinais contra EMI gerada por motores.
Aplicações com submersão contínua em ácido forte	✗	Embora resistente, o material EPDM/MPPE tem limites químicos; consulte a tabela de compatibilidade química da IFM para ácidos específicos.

INSTALAÇÃO

Como instalar o EVF717 IFM - Cabo de Ligação Blindado M12 Angular 15m para Indústria Alimentícia

Verifique a compatibilidade da codificação do conector com a entrada do dispositivo.
Limpe a área de conexão para evitar a entrada de contaminantes.
Alinhe os pinos do conector M12 com o soquete correspondente.
Rosqueie a porca de travamento manualmente até sentir resistência.
Utilize chave torquímetro para aplicar entre 0,6 e 1,5 Nm de torque final.
Fixe o cabo de forma a respeitar o raio de curvatura mínimo de 52mm.

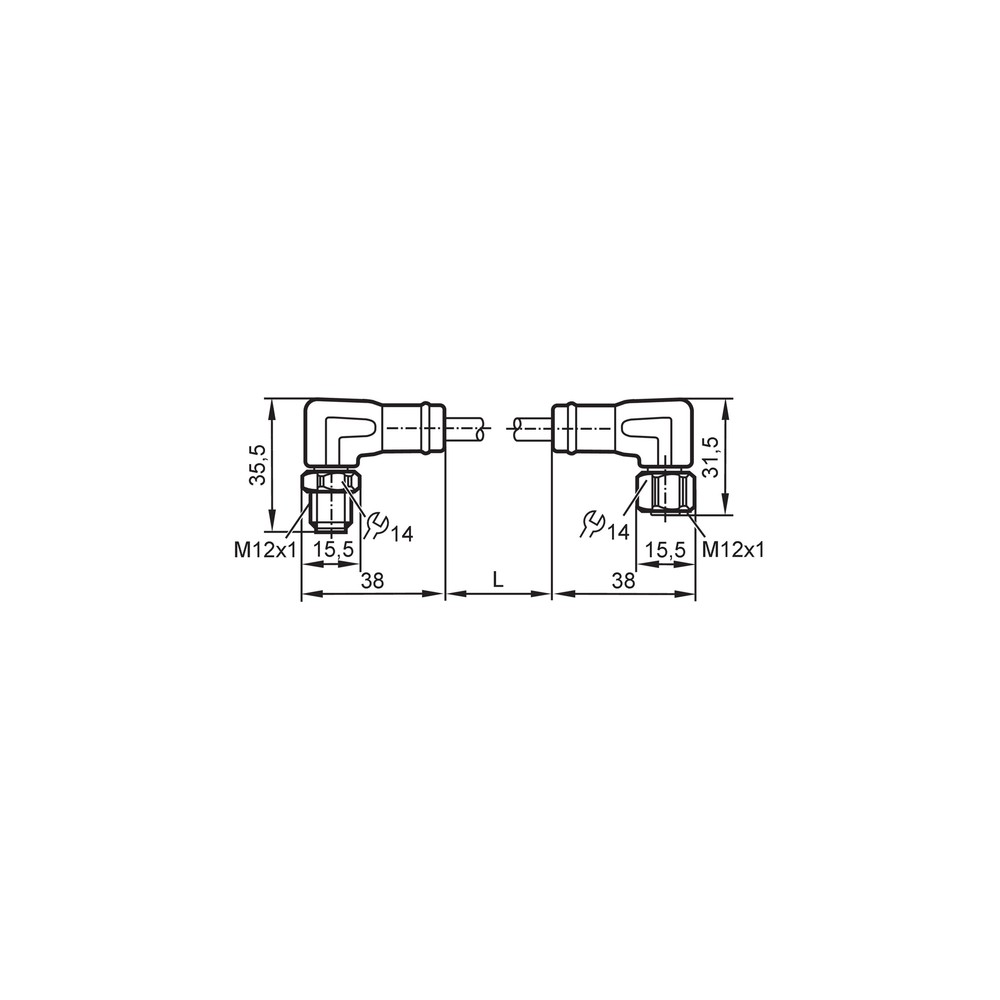

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vedação do conector comprometida ou entrada de umidade.	Aperto excessivo da rosca ou vibração mecânica severa.	Inspeção visual da integridade da vedação e teste de isolamento elétrico.
Falha de comunicação intermitente ou quebra de condutor interno.	Curvatura abaixo do raio mínimo permitido (52mm).	Teste de continuidade de cabos com multímetro enquanto o cabo é movimentado.
Corrosão aparente nos pinos ou revestimento rígido/quebradiço.	Contaminação ou oxidação por agentes químicos não compatíveis.	Verificar se o produto químico de limpeza utilizado está conforme a especificação do material MPPE.
Sinais de erro no CLP ou falha de leitura do sensor.	Erros na fiação ou curto entre blindagem e condutores.	Medição de impedância entre o condutor e a blindagem para descartar contatos acidentais.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos EVF717 (Datasheet) Desenho Técnico Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação EVF717 e qual sua aplicação principal?

Este cabo de ligação M12, com 15 metros de comprimento, foi desenvolvido especificamente para ambientes industriais exigentes, como a indústria alimentícia, devido à sua alta resistência a produtos de limpeza e vedação robusta (IP69K).

O que vem na embalagem e como é o conector?

O conjunto inclui o cabo de 15 metros, conectores angulares M12 banhados a ouro com trava em aço inoxidável e vedação em EPDM, pronto para conexão direta em sensores e atuadores compatíveis.

Existem restrições de uso para este cabo?

O cabo não deve ser submetido a tensões superiores a 50V AC ou 60V DC. Também não é indicado para aplicações que excedam o raio de flexão mínimo de 10 vezes o diâmetro do cabo (5,2mm) ou ciclos de torção fora da especificação de ±180°/m.

O cabo pode ser usado com qualquer produto químico de limpeza?

Este modelo não é indicado para submersão prolongada em ambientes com produtos químicos agressivos que não estejam listados na compatibilidade de materiais MPPE e EPDM. Verifique sempre se o agente de limpeza é compatível com estes polímeros.

Como diagnosticar uma possível falha no cabo?

Sintomas como perda de sinal ou leitura intermitente podem indicar oxidação nos contatos ou rompimento interno dos fios por esforço excessivo. Verifique a continuidade com um multímetro e inspecione visualmente o invólucro quanto a cortes.

O que causa falhas prematuras na conexão?

A falha frequentemente ocorre devido ao aperto excessivo do conector ou vibração mecânica intensa que danifica a vedação interna. Utilize um torquímetro e respeite o limite de 0,6 a 1,5 Nm para evitar danos à porca de bloqueio.

Este cabo é melhor que um modelo comum não blindado?

Este cabo blindado é superior para ambientes com alta interferência eletromagnética (EMI) comparado a cabos não blindados, garantindo a integridade do sinal em instalações com motores e drives.

Por que escolher o modelo angular em vez do reto?

Sim, a versão com conector angular economiza espaço em montagens compactas, facilitando a instalação em sensores onde a saída do cabo deve ser direcionada lateralmente para evitar dobras acentuadas.

Qual o cuidado fundamental na hora de instalar?

A instalação deve ser feita com as mãos ou chave apropriada, respeitando o torque de 0,6 a 1,5 Nm. Certifique-se de que a codificação A do conector esteja perfeitamente alinhada antes de girar a porca.

Qual a garantia de origem do produto?

A procedência é garantida pela fabricação IFM Electronic, com suporte técnico e logística direta, garantindo que o produto atenda às especificações técnicas descritas na folha de dados original.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e alta temperatura. (Ref.: DIN 40050)

Blindagem

Camada protetora em torno dos condutores internos para minimizar interferências eletromagnéticas externas. (Ref.: Dados de conexão)

MPPE

Polifenileno Éter modificado, material livre de halogênio utilizado no revestimento para maior resistência mecânica e química.

Codificação A

Padrão de pinagem em conectores M12 que evita a conexão incorreta com dispositivos incompatíveis. (Ref.: Padrão Industrial M12)

1.4404

Aço inoxidável 316L, conhecido pela alta resistência à corrosão, ideal para ambientes higiênicos.
