Cabo de Ligação em Y IFM EVF695 5m IP69K

Pré-visualizar: EVF695 IFM - Cabo de Ligação em Y ifm Indústria Alimentícia 5m IP69K

EVF695 IFM - Cabo de Ligação em Y ifm Indústria Alimentícia 5m IP69K

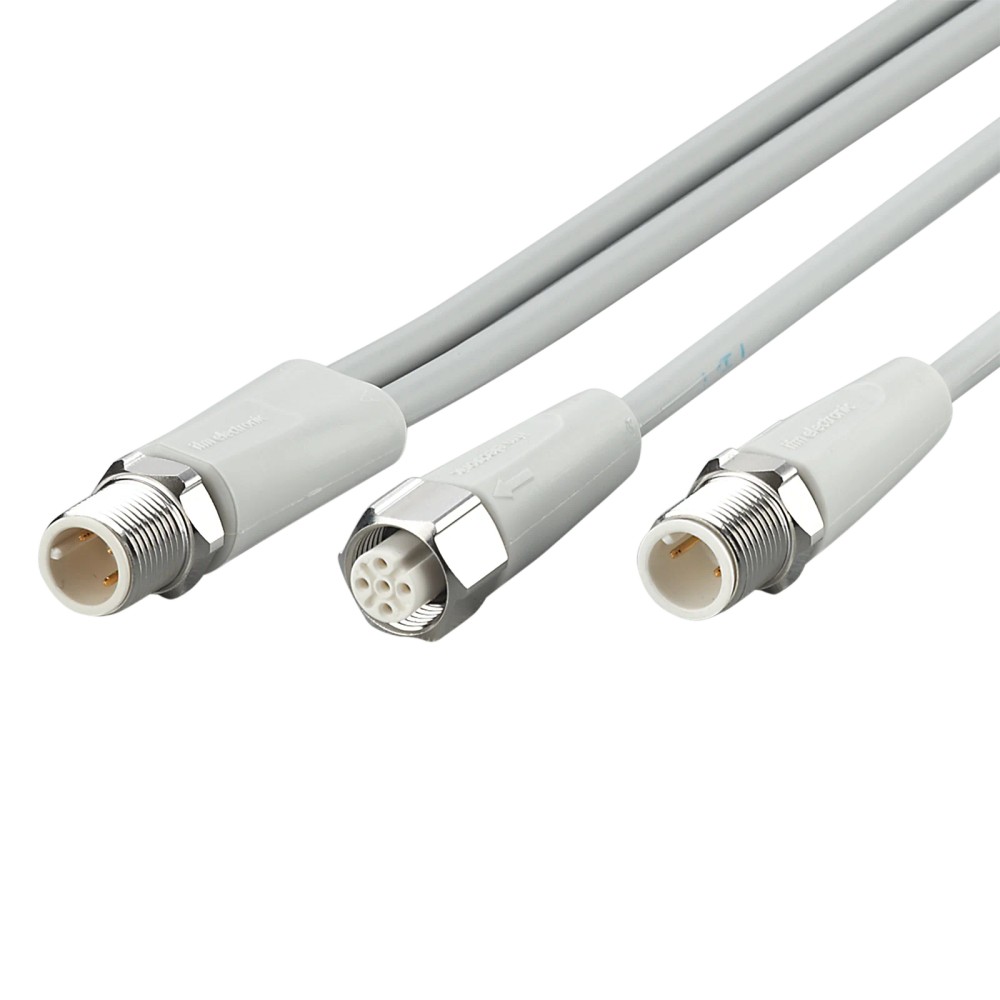

Imagem meramente ilustrativa

R$ 606,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF695
EAN: 4021179312912
NCM do produto: 85444200

Destaques do Produto Comprimento 5 metros...mais

Fechar menu

Saiba mais sobre: "EVF695 IFM - Cabo de Ligação em Y ifm Indústria Alimentícia 5m IP69K"

Destaques do Produto

Comprimento

5 metros

Tipo de Cabo

Ligação em Y

Proteção

IP69K

Material de Vedação

EPDM

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF695 IFM - Cabo de Ligação em Y, 5m, IP69K

O EVF695 é um cabo de ligação em Y da IFM projetado para ambientes de automação industrial que exigem alta higiene, como o setor alimentício. Com 5 metros de comprimento, oferece excelente resistência a jatos de água e produtos químicos graças à proteção IP69K e corpo em PP. É um componente essencial para distribuição eficiente de sinais em sistemas M12.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF695
Marca	ifm
Comprimento	5 m
Grau de proteção	IP69K
Corrente máxima	4 A
Tensão máxima	24V DC
Material	MPPE
Ciclos de dobra	> 5 Mio.

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria alimentícia (áreas úmidas e higiênicas).
Sistemas de automação com exigência de vedação IP69K.
Aplicação em esteiras com movimento de torção (± 180 °/m).

⚠ Considere outro se precisa de:

Aplicações com tensão superior a 24V DC.
Instalações onde a corrente exceda 4A.
Uso em ambientes com solventes químicos que atacam EPDM ou PP.

APLICAÇÕES E USO

Indústria alimentícia em áreas de processamento com lavagem frequente.
Distribuição de sinais de sensores em máquinas automatizadas.
Aplicações que exigem alta flexibilidade (ciclos de curvatura > 5 milhões).

COMO ESCOLHER

Antes de comprar o EVF695 IFM - Cabo de Ligação em Y, 5m, IP69K, verifique estes pontos:

Quando escolher este produto

Utilize quando o ambiente for de limpeza pesada ou higiênica (IP69K) e houver a necessidade técnica de derivar sinais utilizando conectores M12 padrão de mercado.

Quando buscar outra opção

Se a aplicação exigir tensões superiores a 24V ou se o comprimento de 5 metros for insuficiente para o layout físico da máquina, considere extensões ou modelos com especificações de voltagem maiores.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material do invólucro	PP	Material do corpo do conector, resistente a agentes de limpeza
Material da porca	1.4404 (aço inoxidável / 316L)	Garante resistência à corrosão em áreas higiênicas
Grau de proteção	IP65, IP67, IP68, IP69K	Capacidade de vedação em condições severas

Dados Elétricos
Tensão de operação	< 24 DC	Limite máximo de tensão para operação segura
Capacidade de carga	4 A	Limite de corrente total suportado pelo conjunto
Classe de proteção	III	Equipamento alimentado por baixa tensão de segurança

COMPATIBILIDADE

Comunicação

• Sinais analógicos/digitais padrão

• Protocolos IO-Link (compatível com conexões A-coded)

Conexões

Elétrica M12, 5 polos e 2 polos, codificação A

Processo 1 x M12 (cabo de saída) para 2 x M12 (distribuidor central)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de processamento alimentício	✓	O material PP, EPDM e a proteção IP69K são projetados especificamente para essa finalidade.
Ambiente com vibração intensa	✓	O sistema de travamento por rosca M12 garante estabilidade sob vibração contínua.
Uso em sistemas de 220V AC	✗	O cabo é classificado apenas para baixa tensão, < 24V DC.

INSTALAÇÃO

Como instalar o EVF695 IFM - Cabo de Ligação em Y, 5m, IP69K

Limpe a superfície de acoplamento dos dispositivos.
Alinhe os conectores M12 com as marcas de codificação.
Insira o conector suavemente até o encaixe total.
Gire a porca de bloqueio manualmente até sentir resistência.
Utilize chave dinamométrica para aplicar torque de 0,6 a 1,5 Nm.
Verifique se a vedação está comprimida e sem folgas.

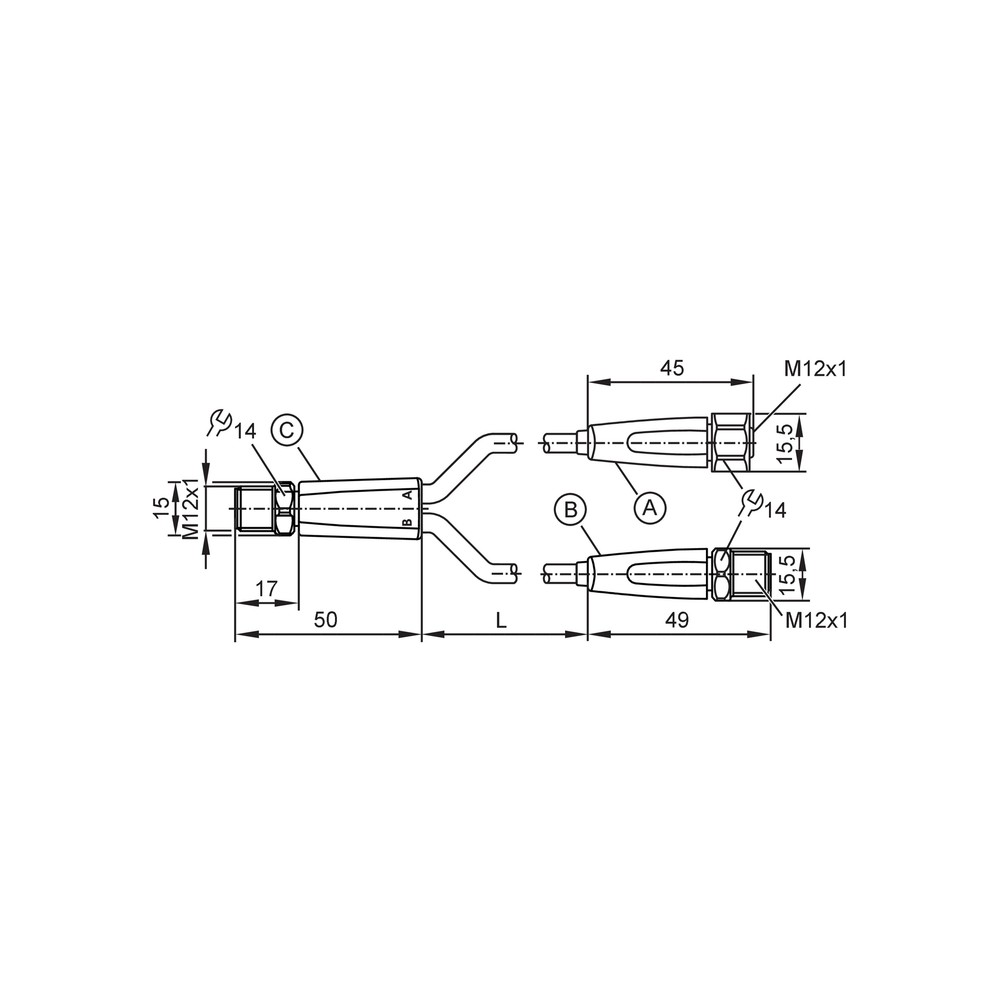

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Infiltração de água ou perda de sinal.	Aperto incorreto da porca de bloqueio.	Verificar se o torque está entre 0,6 e 1,5 Nm e se a vedação EPDM está intacta.
Rompimento interno dos condutores.	Esforço de torção ou flexão excedente.	Inspecionar a capa do cabo em busca de cortes ou dobras acentuadas.
Sinal intermitente ou ruído elétrico.	Oxidação de contatos por agentes químicos.	Inspecionar visualmente os pinos dourados quanto a sinais de corrosão.
Aquecimento do cabo ou deformação do invólucro.	Sobrecarga de corrente.	Medir a corrente de carga do sistema para garantir que esteja abaixo de 4A.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é e para que serve o cabo EVF695?

O EVF695 é um cabo de ligação em Y, projetado para distribuir sinais em sistemas de automação M12, ideal para ambientes industriais com exigências de higiene e limpeza intensa.

Quais são as especificações técnicas de destaque?

O cabo possui comprimento de 5 metros, é fabricado em material MPPE, livre de silicone e halogênio, e possui proteção IP69K, garantindo robustez contra umidade.

Existe alguma restrição de uso para este modelo?

Este cabo não deve ser utilizado em aplicações que excedam 24V DC ou correntes totais superiores a 4A, sob risco de sobreaquecimento.

Em quais ambientes o produto não é indicado?

Não é recomendado o uso deste cabo em ambientes com presença de produtos químicos que degradem o material de vedação EPDM ou o revestimento PP.

O que pode causar perda de sinal no meu sistema com este cabo?

Sintomas como falha de sinal intermitente podem indicar oxidação nos contatos ou rompimento interno do cabo devido à fadiga por torção excessiva.

Como diagnosticar falhas de conexão antes de substituir o componente?

Verifique inicialmente se o torque de aperto está entre 0,6 e 1,5 Nm e se há danos visíveis na capa do cabo causados por movimento excessivo.

Devo comprar este modelo ou um cabo de extensão comum?

Este modelo é um cabo de ligação em Y específico para distribuição de sinais, diferente de cabos de extensão padrão, oferecendo maior flexibilidade de topologia em campo.

Como decidir entre este modelo e alternativas de mercado?

Este produto é indicado para infraestruturas de automação que exigem conectorização M12 e alta vedação; para ambientes simples de escritório, pode ser um sobredimensionamento técnico.

Quais cuidados devo ter durante a instalação?

A instalação exige o aperto manual ou com ferramenta adequada dentro da faixa de 0,6 a 1,5 Nm para garantir a vedação IP69K nas conexões M12.

Qual a procedência deste cabo de ligação?

O produto é fornecido pela IFM, garantindo a procedência e a compatibilidade total com os sistemas de conexão e sensores de automação da marca.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e água sob alta pressão e alta temperatura. (Ref.: Norma DIN 40050-9)

MPPE

Polifenileno Éter modificado, material de isolamento do cabo conhecido por boa resistência térmica e dielétrica.

Ligação em Y

Configuração de cablagem que permite dividir um sinal ou conectar dois periféricos a um único ponto de controle.

Codificação A

Padrão de pinagem M12 para sinais de sensores, atuadores e comunicação de dados padrão. (Ref.: IEC 61076-2-101)

Aço Inoxidável 316L

Material do bloqueio/porca, altamente resistente à corrosão em ambientes salinos ou de limpeza agressiva. (Ref.: Material 1.4404)
