Cabo de Ligação em Y IFM EVF693

Pré-visualizar: EVF693 IFM - Cabo de Ligação em Y ifm Indústria Alimentícia 1m IP69K Aço Inox

EVF693 IFM - Cabo de Ligação em Y ifm Indústria Alimentícia 1m IP69K Aço Inox

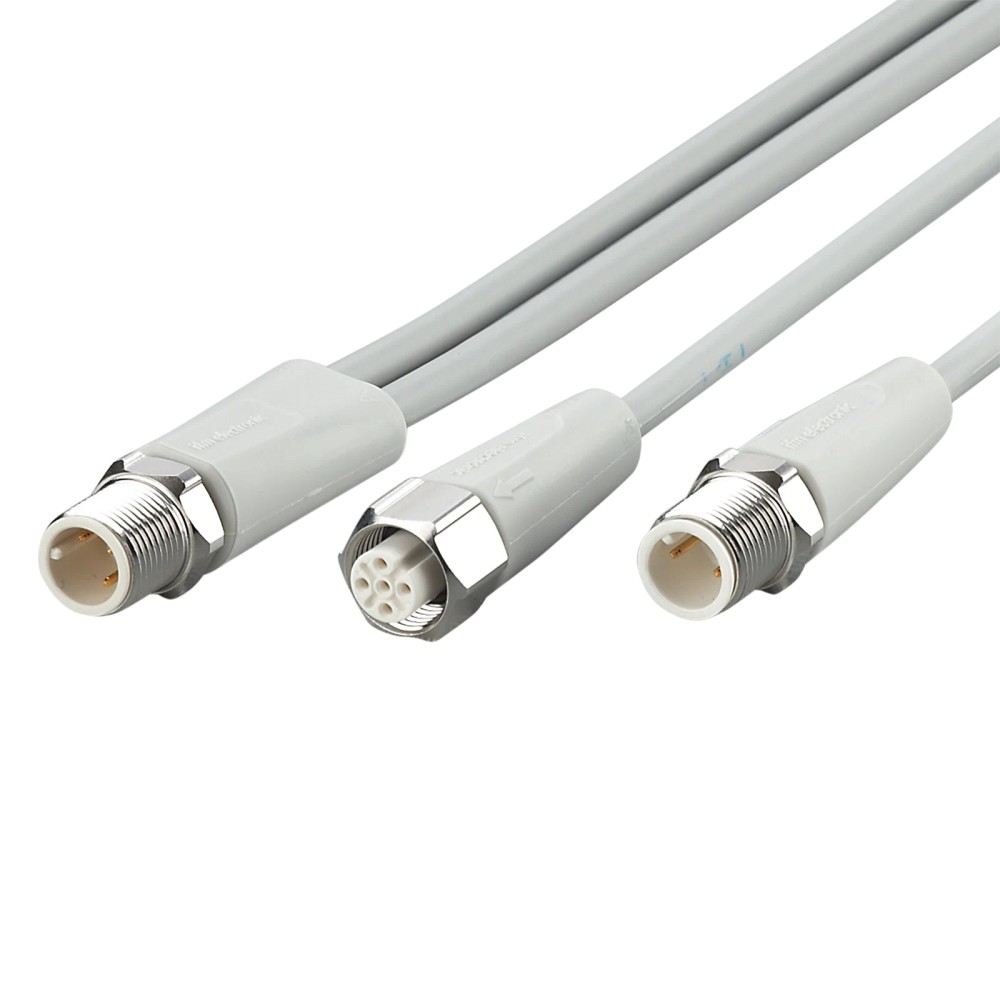

Imagem meramente ilustrativa

R$ 535,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF693
EAN: 4021179312899
NCM do produto: 85444200

Destaques do Produto Comprimento 1 m...mais

Fechar menu

Saiba mais sobre: "EVF693 IFM - Cabo de Ligação em Y ifm Indústria Alimentícia 1m IP69K Aço Inox"

Destaques do Produto

Comprimento

1 m

Proteção

IP69K

Tipo

Y-Splitter

Material

Aço Inox 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF693 IFM - Cabo de Ligação em Y, 1m, IP69K, Aço Inoxidável 316L

O EVF693 é um cabo de ligação em Y, com 1 metro de comprimento, projetado para integração em sistemas de automação de ambientes úmidos e higiênicos, como a indústria alimentícia. O componente assegura conexões confiáveis por meio de contatos banhados a ouro e bloqueio em aço inoxidável 1.4404 (316L). Sua construção robusta oferece grau de proteção IP69K, garantindo resistência contra processos rigorosos de higienização.

PRINCIPAIS ESPECIFICAÇÕES

Comprimento	1 m
Grau de Proteção	IP 65, 67, 68, 69K
Material Involucro	PP
Material Bloqueio	Aço Inox 1.4404
Contatos	Banhados a ouro
Tensão	< 24 DC V
Temperatura	-25...100 °C
Carga Máxima	4 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria alimentícia (áreas úmidas e higiênicas)
Sistemas de automação M12
Ambientes com exigência de vedação IP69K

⚠ Considere outro se precisa de:

Áreas com exposição a solventes incompatíveis com EPDM
Aplicações com tensão superior a 24V DC
Ambientes com temperaturas fora da faixa -25...100 °C

APLICAÇÕES E USO

Zonas de processamento de alimentos com limpeza frequente
Sistemas de automação industrial com exigência de conectores M12
Configurações que necessitam de derivação de sinal (Y) em ambientes corrosivos

COMO ESCOLHER

Antes de comprar o EVF693 IFM - Cabo de Ligação em Y, 1m, IP69K, Aço Inoxidável 316L, verifique estes pontos:

Quando escolher este modelo

Utilize o EVF693 quando precisar realizar uma derivação em Y em ambientes que exigem normas sanitárias (IP69K) e resistência a corrosão (Aço Inox 316L).

Quando buscar outra opção

Se a aplicação exigir tensões superiores a 24V DC ou se for necessária uma codificação de conector diferente de M12-A, este produto não é adequado.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	< 24 DC V	Limite máximo para operação contínua
Capacidade de carga total	4 A	Corrente máxima suportada pelo sistema
Classe de proteção	III	Isolamento elétrico conforme normas de segurança

Dados Mecânicos
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Resistência a fluidos e contaminantes
Material do bloqueio	1.4404 (Aço inoxidável 316L)	Resistência à corrosão
Torque de aperto	0,6...1,2 Nm	Faixa recomendada para vedação
Material de vedação	EPDM	Composição química da vedação

Dados do Cabo
Comprimento	1 m	Dimensão nominal do cabo
Ciclos de curvatura	> 5 Milhões	Durabilidade em aplicações móveis
Esforço de torção	± 180 °/m	Limite de movimento rotacional do cabo

COMPATIBILIDADE

Comunicação

• IO-Link (se suportado pelo sensor)

• Sinais Digitais Padrão

Conexões

Elétrica M12, Codificação A

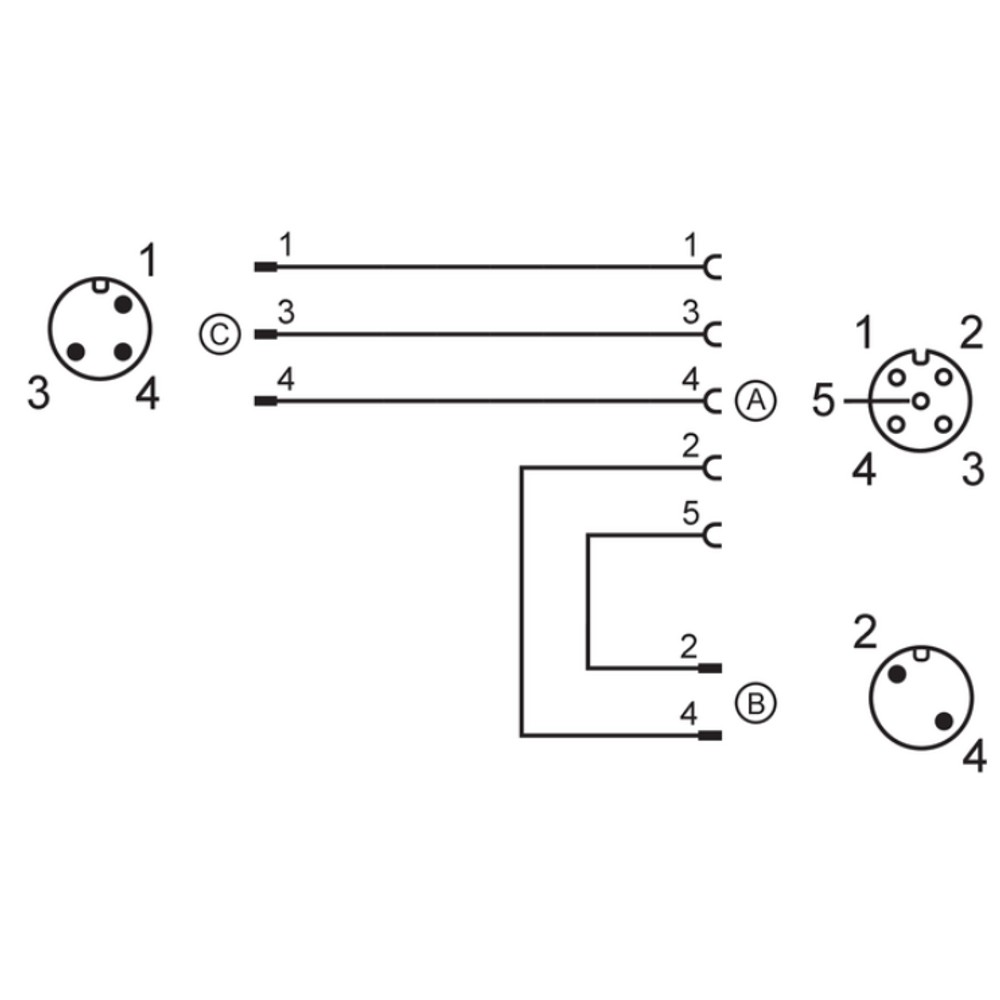

Processo Conector M12 (C-conector para A-soquete/B-conector derivação)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de limpeza CIP (Clean-in-Place)	✓	O grau de proteção IP69K e o aço inox 316L são resistentes aos processos químicos de limpeza CIP.
Áreas externas com exposição direta a UV	✗	O material MPPE não foi validado para exposição prolongada a UV agressivo sem proteção extra.
Uso em sistemas de sensores 24V DC	✓	A tensão de operação < 24 DC V é compatível com os padrões de sensores industriais comuns.

INSTALAÇÃO

Como instalar o EVF693 IFM - Cabo de Ligação em Y, 1m, IP69K, Aço Inoxidável 316L

Certifique-se de que a energia do sistema está desligada.
Verifique a integridade física do cabo e do soquete M12.
Alinhe os pinos do conector com a entrada correspondente.
Rosqueie manualmente o bloqueio até sentir resistência.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,2 Nm.
Realize o teste de continuidade e sinal antes da operação.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Infiltração de líquidos no conector	Torque de aperto fora do especificado (0,6-1,2 Nm)	Verificar integridade da vedação EPDM e reapertar com chave dinamométrica.
Falha de continuidade no cabo	Esforço de torção excedendo ± 180 °/m	Inspecionar continuidade elétrica com multímetro durante movimento.
Desgaste acelerado do invólucro	Contaminação por agentes químicos incompatíveis	Comparar agentes de limpeza usados com a especificação do material MPPE.
Conexão frouxa	Falha na vedação por resíduos sólidos	Limpar roscas e soquetes antes de reconectar.

DOCUMENTAÇÃO TÉCNICA

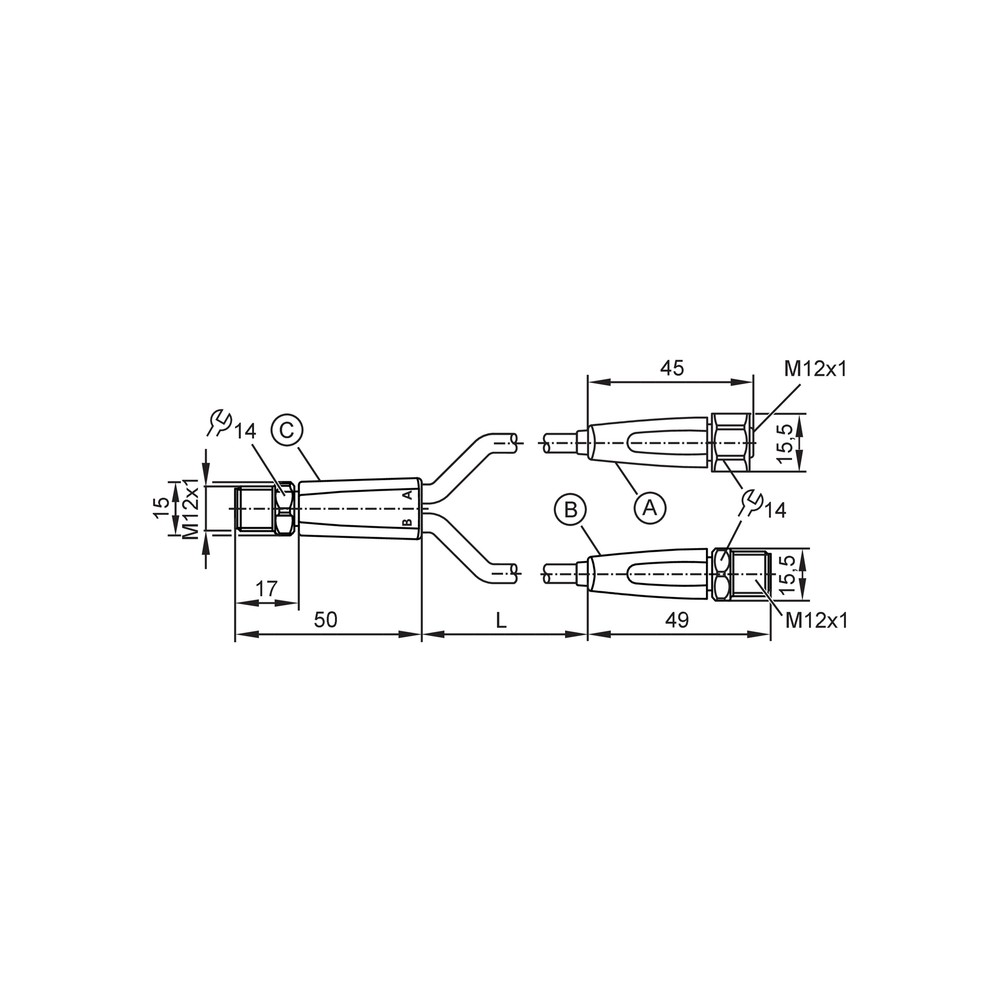

Datasheet do Produto (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVF693 e para que serve?

O EVF693 é um cabo de ligação em Y projetado para conectar dois dispositivos (como sensores) a uma única entrada M12, sendo ideal para automação industrial.

Quais dispositivos são compatíveis com este cabo?

Este cabo é compatível com dispositivos que utilizam conectores padrão M12 com codificação A, comuns em sistemas de E/S.

O produto pode ser usado em circuitos de alta tensão?

Não, este produto não deve ser utilizado em aplicações que excedam 24V DC, pois é projetado para sinais de baixa tensão.

Existem restrições de uso químico para este cabo?

Não é indicado para áreas onde haja exposição a produtos químicos que degradem o material de isolamento MPPE ou a vedação EPDM.

O sensor conectado apresenta falhas intermitentes, o que verificar?

Sintomas de falha intermitente podem indicar oxidação nos contatos ou torque de aperto incorreto; verifique se o conector está firme conforme especificação.

Como identificar se o cabo precisa ser substituído?

Se notar rachaduras no isolamento ou danos visíveis no invólucro, o grau de proteção IP69K está comprometido e a peça deve ser substituída imediatamente.

Devo usar este cabo em Y ou cabos individuais?

A escolha depende da necessidade de reduzir o cabeamento. Use o modelo Y (EVF693) para agrupar sinais, economizando espaço e entradas no distribuidor central.

Por que o material do bloqueio é Aço Inox 316L?

O aço inox 316L (1.4404) é essencial em ambientes de higiene rigorosa, onde processos de limpeza (washdown) são frequentes e corrosivos.

Quais cuidados tomar na instalação?

Utilize uma chave dinamométrica para aplicar entre 0,6 e 1,2 Nm no bloqueio do conector, evitando excesso de pressão nas vedações.

Qual a procedência deste produto?

Este produto é fabricado pela IFM Electronic, líder global em sensores e tecnologia de conexão industrial.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que indica resistência total à entrada de poeira e proteção contra jatos de água de alta pressão e alta temperatura (Ref.: DIN 40050-9).

Conexão em Y

Configuração de cabeamento que permite derivar dois sinais para um único ponto de conexão central (Ref.: Distribuição I/O).

MPPE

Polifenileno Éter modificado, material isolante sem halogênio e livre de silicone, ideal para aplicações industriais flexíveis (Ref.: Material do cabo).

Aço Inox 316L

Aço inoxidável austenítico com baixo carbono e adição de molibdênio, oferecendo alta resistência à corrosão em ambientes salinos ou ácidos (Ref.: 1.4404).

Codificação A

Padrão de pinagem M12 para sensores e atuadores, garantindo a compatibilidade mecânica correta entre conector e soquete (Ref.: IEC 61076-2-101).
