Cabo Ethernet IFM EVF689 M12 Angular 15m IP69K

Pré-visualizar: EVF689 IFM - Cabo Ethernet ifm Indústria Alimentícia M12 Angular 15m IP69K

EVF689 IFM - Cabo Ethernet ifm Indústria Alimentícia M12 Angular 15m IP69K

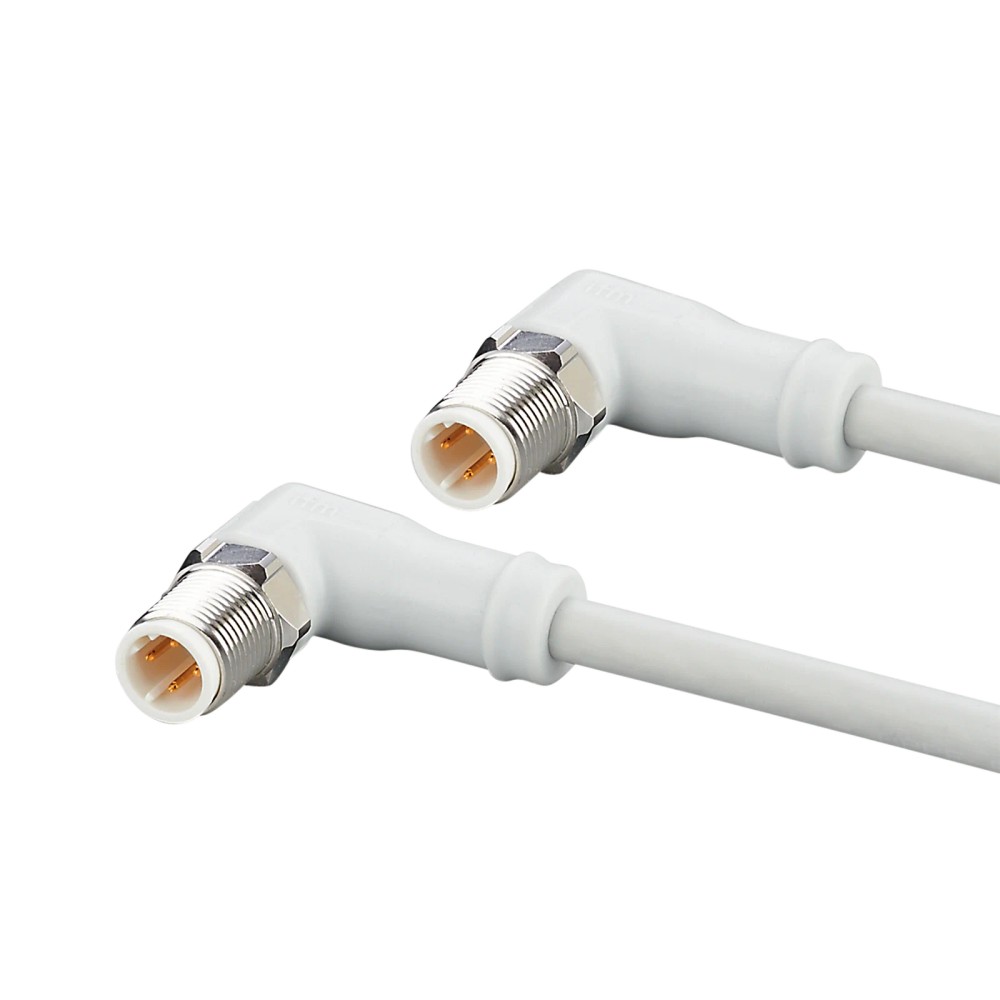

Imagem meramente ilustrativa

R$ 1.109,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF689
EAN: 4021179354110
NCM do produto: 85444200

Destaques do Produto Comprimento 15 metros...mais

Fechar menu

Saiba mais sobre: "EVF689 IFM - Cabo Ethernet ifm Indústria Alimentícia M12 Angular 15m IP69K"

Destaques do Produto

Comprimento

15 metros

Conexão

2 x M12 angular

Codificação

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF689 IFM - Cabo Ethernet M12 Angular 15m IP69K

O cabo Ethernet EVF689 da ifm é uma solução de conexão blindada projetada para ambientes industriais exigentes e áreas higiênicas na indústria alimentícia. Com tecnologia de conectores M12 de codificação D, ele garante uma transmissão de dados robusta de 100 Mbit/s (CAT5/CAT5e). Destaca-se por ser livre de silicone e halogênio, suportando mais de 1 milhão de ciclos de curvatura e possuindo grau de proteção IP69K.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF689
Comprimento	15 m
Conectores	2 x M12 angular
Grau de Proteção	IP69K
Material Porca	Aço Inoxidável 316L
Temperatura	-25 a 100 °C
Protocolo	Ethernet, CAT5/CAT5e
Blindado	Sim

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas (zonas de alta higiene).
Ambientes com lavagem frequente (certificação IP69K).
Aplicações em esteiras móveis (tolerância a dobras > 1 milhão de ciclos).
Redes industriais Ethernet baseadas em protocolo CAT5/CAT5e.

⚠ Considere outro se precisa de:

Instalações expostas a temperaturas superiores a 100 °C.
Uso em redes que exigem gigabit (CAT6 ou superior) acima de 100 Mbit/s.
Conexão em portas M12 codificação A, B ou X.
Exposição a produtos químicos agressivos que degradam polipropileno.

APLICAÇÕES E USO

Conexão de dispositivos de automação (sensores, câmeras, CLPs) em ambientes com lavagem por alta pressão (IP69K).
Redes Ethernet industriais que requerem imunidade a interferências via cabo blindado.
Instalações móveis em esteiras ou braços robóticos leves (testado para > 1 milhão de ciclos).
Ambientes onde a higiene é crítica (uso de aço inox 316L e polipropileno).

COMO ESCOLHER

Antes de comprar o EVF689 IFM - Cabo Ethernet M12 Angular 15m IP69K, verifique estes pontos:

Quando escolher o EVF689

Ideal para aplicações Ethernet de 100 Mbit/s onde o ambiente exige resistência contra umidade, lavagens frequentes, movimento constante e necessidade de materiais resistentes a produtos de limpeza (aço inox 316L).

Quando buscar outra alternativa

Considere outro modelo caso a rede necessite de velocidades acima de 100 Mbit/s (ex: Gigabit/CAT6), ou se a aplicação for submersa continuamente fora das especificações IP69K, ou se a flexibilidade mecânica necessária for extrema (cabo robótico de alta performance).

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material do invólucro	PP, sem halogênio	Garante resistência química e segurança contra incêndios.
Material da porca	1.4404 (Aço inoxidável 316L)	Material resistente à corrosão para ambientes de alta higiene.
Ciclos de curvatura	> 1 milhão	Capacidade de resistência para aplicações móveis.
Raio de flexão mínimo	15 x diâmetro do cabo	Limite de curvatura em instalação flexível.

Dados Elétricos
Tensão de operação	30 AC / 60 DC V	Limites elétricos para operação segura.
Capacidade de carga	4 A	Limite de corrente nominal suportada.
Grau de proteção	IP65, IP67, IP68, IP69K	Classificação de vedação contra elementos externos.

Comunicação e Interfaces
Protocolo	CAT5/CAT5e	Suporte a redes de 100 Mbit/s.
Tipo de conector	2 x M12 angular, codificação D	Interface padrão para comunicação Ethernet industrial.

COMPATIBILIDADE

Comunicação

• Ethernet Industrial

• CAT5/CAT5e

• 100 Mbit/s

Conexões

Elétrica 15 m, MPPE, sem halogênio, 4 x 0,34 mm²

Processo M12 angular (Codificação D)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Redes PROFINET	✓	O cabo é especificado como PROFINET Type C, garantindo compatibilidade para aplicações móveis em redes Ethernet.
Áreas com lavagem por jato de água	✓	A certificação IP69K garante total vedação contra jatos de água de alta pressão.
Ambientes de altíssima temperatura (>100°C)	✗	A temperatura de operação é limitada a 100 °C fixo.

INSTALAÇÃO

Como instalar o EVF689 IFM - Cabo Ethernet M12 Angular 15m IP69K

Verifique a integridade física do cabo e dos conectores antes da instalação.
Posicione o cabo respeitando o raio de flexão mínimo de 97,5 mm (15x o diâmetro do cabo).
Conecte os plugues M12 angular nas portas Ethernet dos dispositivos de rede.
Utilize uma chave dinamométrica para aplicar o torque de aperto entre 0,6 e 1,2 Nm para garantir a vedação IP69K.
Fixe o cabo de forma que ele não fique tensionado, permitindo o movimento livre dentro da especificação de ± 180°/m.
Realize um teste de comunicação (ping ou software de diagnóstico da rede) para confirmar a integridade do link.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Perda de pacotes ou desconexão intermitente da rede.	Tensão mecânica excessiva ou raio de curvatura inferior ao permitido.	Verificar se o cabo está com dobras acentuadas ou torções acima de ±180°/m.
Oxidação nos contatos dourados do conector.	Torque de instalação insuficiente permitindo entrada de umidade.	Inspeção visual dos pinos e verificação se o torque de 0,6-1,2 Nm foi aplicado.
Ruído elevado na comunicação Ethernet.	Interferência eletromagnética por falta de aterramento da blindagem.	Garantir que a blindagem esteja corretamente aterrada no sistema.
Ressecamento ou deformação do revestimento do cabo.	Uso em ambiente com temperaturas fora da faixa nominal.	Verificar se a temperatura ambiente está entre -25 °C e 100 °C (fixo) ou 0 °C e 80 °C (móvel).

DOCUMENTAÇÃO TÉCNICA

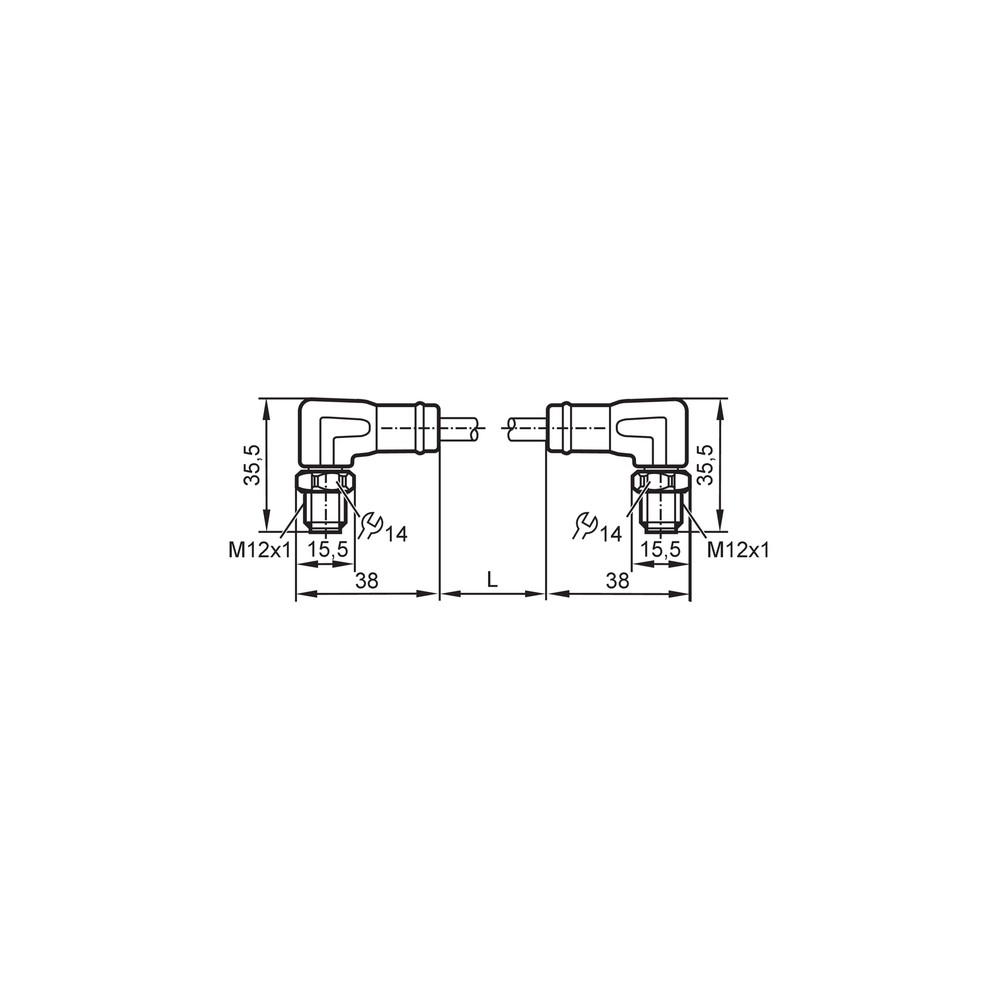

Datasheet Técnico EVF689 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo Ethernet EVF689 da ifm?

Este é um cabo de ligação Ethernet blindado, equipado com conectores M12 angulares com codificação D, projetado para transmissão de dados de até 100 Mbit/s em ambientes industriais, especialmente na indústria de alimentos.

Quais são as características principais deste cabo de 15 metros?

O cabo possui 15 metros de comprimento, conectores M12 angulares, blindagem para redução de interferências e revestimento livre de halogênio e silicone, com certificação IP69K para higienização rigorosa.

Para quais situações este cabo não é recomendado?

Não deve ser utilizado em aplicações que excedam 100 Mbit/s, pois é um cabo CAT5/CAT5e. Também não é adequado para ambientes onde a temperatura exceda 100 °C ou para instalações químicas incompatíveis com PP (polipropileno).

Este cabo pode ser usado em portas de comunicação que não sejam codificação D?

Este cabo não é compatível com conectores M12 de codificação A ou X; a codificação D é estritamente necessária para garantir a correta pinagem de redes Ethernet industriais.

O que indica falha na transmissão de dados neste cabo?

Sintomas de falha incluem perda intermitente de sinal ou erros de CRC. A causa pode ser a quebra da blindagem devido a dobras excessivas fora da especificação; verifique a continuidade da blindagem com um multímetro.

Como diagnosticar problemas de conexão no campo?

Uma queda de tensão ou erro de comunicação pode ser causada por mau contato no conector; verifique se o torque de aperto (0,6-1,2 Nm) foi respeitado e se há contaminação nos pinos dourados.

Por que escolher este modelo em vez de um cabo Ethernet comum?

Este modelo é ideal para ambientes com alta umidade e exigências de limpeza, enquanto cabos Ethernet padrão sem proteção IP69K falhariam rapidamente por oxidação ou entrada de umidade.

Este produto vem com conectores montados ou devo crimpar?

Trata-se de uma unidade completa, pronta para instalação, não sendo um kit de montagem. A escolha entre este e outros comprimentos depende exclusivamente da distância física entre os dispositivos de rede.

Quais cuidados devo ter ao instalar o cabo em esteiras móveis?

Certifique-se de respeitar o raio de flexão mínimo de 15 vezes o diâmetro do cabo (aprox. 97,5 mm) e evite torções superiores a ± 180°/m durante a instalação para garantir a vida útil da blindagem.

Qual a procedência deste cabo e como é feita a emissão de nota fiscal?

O produto é fabricado pela ifm electronic e conta com todo o suporte técnico e garantia de origem direta do fabricante, sendo o faturamento realizado pela IFM ELECTRONIC LTDA.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência total à entrada de poeira e proteção contra jatos de água de alta pressão e alta temperatura. (Ref.: Proteção)

Codificação D

Padrão de conexão M12 específico para protocolos Ethernet, garantindo a organização correta dos 4 pinos de dados. (Ref.: Tipo de conector)

Raio de flexão

A curvatura máxima permitida para o cabo sem causar danos mecânicos internos ou comprometer a blindagem. (Ref.: Raio de flexão mínimo)

Livre de Halogênio

Material do revestimento que não emite gases tóxicos ou corrosivos em caso de combustão, essencial para ambientes fechados e normas de segurança. (Ref.: Material do invólucro)

Blindagem

Camada metálica interna do cabo que protege contra interferências eletromagnéticas (EMI), garantindo a integridade do sinal em ambientes industriais. (Ref.: Característica especial)
