Cabo de Ligação IFM EVF667 5m M12

Pré-visualizar: EVF667 IFM - Cabo de Ligação ifm Indústria Alimentícia 5m M12 Reto/Angular IP69K

EVF667 IFM - Cabo de Ligação ifm Indústria Alimentícia 5m M12 Reto/Angular IP69K

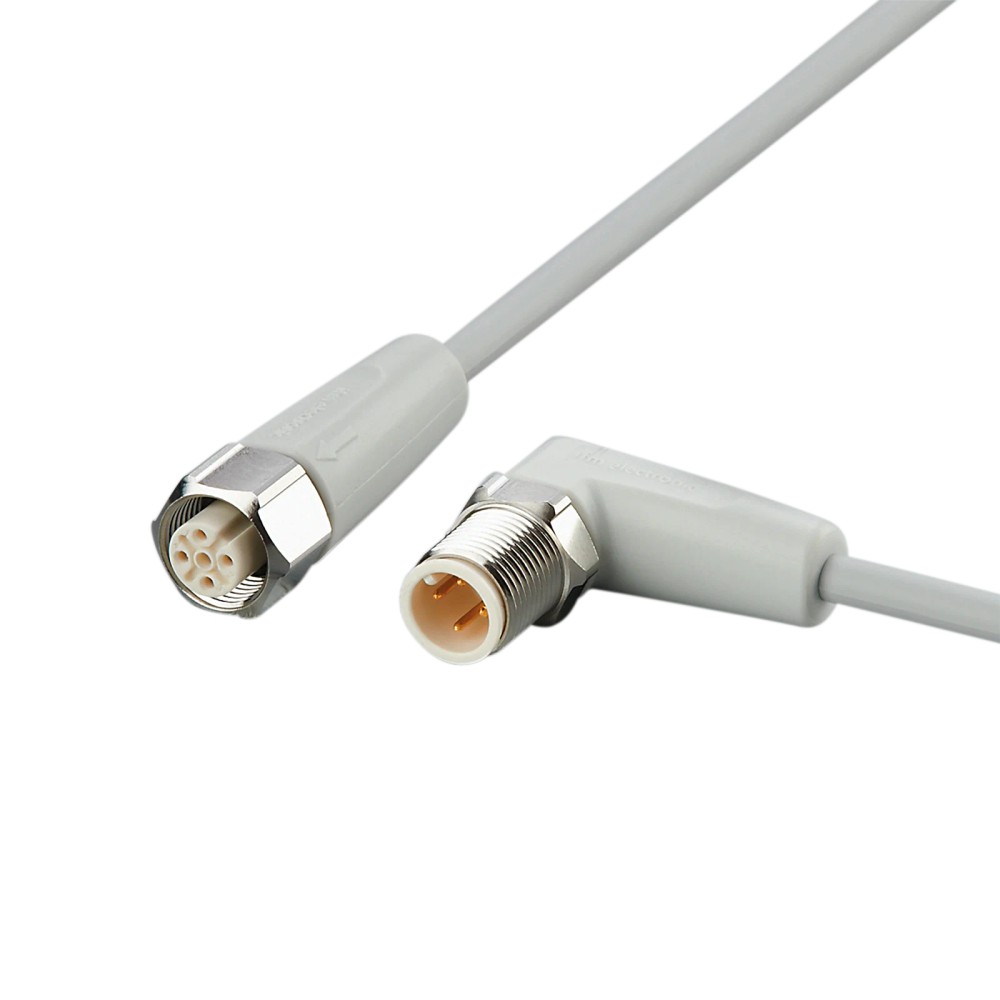

Imagem meramente ilustrativa

R$ 503,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF667
EAN: 4021179351126
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVF667 IFM - Cabo de Ligação ifm Indústria Alimentícia 5m M12 Reto/Angular IP69K"

Destaques do Produto

Comprimento

5 m

Conexões

M12 reto e M12 angular, codificação A, 4 contatos

Limites elétricos

< 250 V AC / < 300 V DC; capacidade de carga total de 4 A

Proteção

IP65, IP67, IP68 e IP69K

Aplicação indicada

Áreas úmidas e higiênicas na indústria de alimentos

Material e composição

Cabo MPPE sem silicone e sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação ifm EVF667, 5 m, M12 reto/angular, IP69K

O EVF667 é um cabo de ligação de 5 m para conexões M12, com soquete reto e conector angular. É indicado pelo fabricante para áreas úmidas e higiênicas na indústria de alimentos. Possui contatos banhados a ouro, construção sem silicone e sem halogênio e proteção especificada como IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF667
Comprimento do cabo	5 m
Conexões	M12 reto no soquete e M12 angular no conector; codificação A; 4 contatos
Tensão de operação	< 250 V AC / < 300 V DC
Corrente nominal	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Material do cabo	MPPE, sem halogênio; cabo cinza, Ø 4,9 mm
Contatos	4 contatos banhados a ouro em cada conexão
Temperatura ambiente	-25 a 100 °C; em aplicação móvel, 0 a 100 °C
Flexão	> 1.000.000 ciclos de curvatura; raio mínimo em aplicação flexível de 10 vezes o diâmetro do cabo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de sensores ou dispositivos com interface M12 de codificação A e 4 contatos, desde que os requisitos elétricos estejam dentro dos limites especificados.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, aplicação indicada pelo fabricante.
Percursos que necessitem de cabo de 5 m e de uma extremidade M12 reta e outra angular.
Aplicações que exijam cabo sem silicone e sem halogênio.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir conexão M12 com codificação, número de contatos ou geometria diferente das informadas para este cabo.
Não utilizar acima de < 250 V AC, < 300 V DC ou da capacidade de carga total de 4 A.
Não especificar para aplicação móvel abaixo de 0 °C ou acima de 100 °C; a faixa móvel informada é de 0 a 100 °C.
Não aplicar em movimento com raio de curvatura inferior a 10 vezes o diâmetro do cabo.

APLICAÇÕES E USO

Aplicação comprovada: conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos, conforme descrição do fabricante.
Possibilidade a validar: uso em percurso com movimento, desde que respeitados o raio mínimo de flexão de 10 vezes o diâmetro, a faixa móvel de 0 a 100 °C e as condições de movimento publicadas. Confirme se a dinâmica da instalação corresponde aos parâmetros do datasheet.
A adequação elétrica depende de tensão, carga e pinagem do dispositivo conectado; verifique os dados do equipamento antes da montagem.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação ifm EVF667, 5 m, M12 reto/angular, IP69K, verifique estes pontos:

Escolha o EVF667 quando

O equipamento tiver conexão M12 de codificação A com 4 contatos, o percurso exigir 5 m e forem necessários um soquete reto e um conector angular. Confirme também os limites de tensão e corrente e as condições ambientais da instalação.

Avalie outra configuração quando

A instalação exigir comprimento diferente, outro arranjo de conexões, codificação ou quantidade de contatos. Esses requisitos não são atendidos pelas características listadas para o EVF667; verifique a configuração necessária no datasheet do dispositivo e do cabo.

Verifique as condições de movimento

Para aplicação flexível, respeite o raio mínimo de 10 vezes o diâmetro do cabo. A ficha também informa mais de 1.000.000 de ciclos de curvatura; confirme se velocidade, aceleração e temperatura da instalação estão dentro dos dados publicados.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	EVF667	Código do produto.
Tipo de produto	Cabo de ligação	Classificação informada na ficha.
Marca	ifm	Fabricante indicado no anúncio.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada pelo fabricante.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites informados para operação.
Capacidade de carga total	4 A	Limite de corrente total especificado.
Classe de proteção elétrica	II	Classificação informada na ficha.

Conexões elétricas
Soquete	1 x M12, reto; codificação A; 4 contatos dourados	Extremidade fêmea conforme ficha.
Conector	1 x M12, angular; codificação A; 4 contatos dourados	Extremidade macho conforme ficha.
Cabo	5 m; MPPE; sem halogênio; cinza; Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas do cabo informadas.
Material do corpo das conexões	PP, sem halogênio	Material especificado para o corpo do soquete e do conector.
Material do bloqueio	Aço inoxidável 1.4404 / 316L	Material informado para os elementos de bloqueio.
Material da vedação	EPDM	Material indicado para a vedação do soquete.
Torque máximo de aperto do soquete	0,6 a 1,5 Nm	Faixa indicada para o aperto da conexão reta.
Torque máximo de aperto do conector	0,6 a 1,2 Nm	Faixa indicada para o aperto da conexão angular.

Materiais e características construtivas
Material do cabo	MPPE	Material do revestimento informado no anúncio.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada para o cabo e os corpos das conexões.
Contatos	Banhados a ouro	Acabamento dos contatos das conexões.
Tolerância a dobras e deslocamentos	Sim	Característica declarada pelo fabricante.
Esforço de torção	± 180 °/m	Valor especificado para torção.

Proteção e condições ambientais
Graus de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção listados para o produto.
Temperatura ambiente	-25 a 100 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente em aplicação móvel	0 a 100 °C	Faixa específica informada para uso móvel.
Aviso de temperatura cULus	Até 65 °C	Limite indicado no aviso cULus da ficha.
Temperatura de armazenamento	-25 a 55 °C	Faixa informada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa informada para armazenamento.
Condição climática de armazenamento	Classe 1K22 / DIN 60721-3-1	Referência indicada para as condições de armazenamento.

Flexão e movimento
Ciclos de curvatura	> 1.000.000	Número de ciclos informado na ficha.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo indicado para aplicação flexível.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m	Condição informada para o deslocamento horizontal.
Aceleração máxima	5 m/s²	Valor associado à condição de movimento especificada.

Dados mecânicos e dimensões
Dimensões	30,5 x 15,5 x 36,5 mm	Dimensões registradas na ficha do produto.
Peso	182,3 g	Peso informado no dataset do catálogo.
Material da porca	Aço inoxidável 316L (1.4404)	Material da porca de bloqueio indicado.
Material do invólucro	PP, sem halogênio	Material informado para o invólucro.

Dados de identificação comercial
GTIN	4021179351126	Identificador comercial informado no anúncio.
Part number do anúncio	EVF667	Código apresentado como part number no anúncio.
Part number do catálogo	VDOGH040VAS0005P04STAH040VAS	Código de catálogo presente nos dados complementares.
Unidades por embalagem	1 peça	Quantidade indicada nos dados do catálogo.
NCM	8544.42.00	Classificação fiscal apresentada na ficha.

COMPATIBILIDADE

Comunicação

• Cabo passivo de ligação; não há protocolo de comunicação especificado na ficha.

• Conexões M12 de codificação A com 4 contatos; a compatibilidade elétrica depende da pinagem e dos requisitos do dispositivo conectado, que devem ser conferidos no respectivo datasheet.

Conexões

Elétrica Uma conexão M12 reta (soquete) e uma conexão M12 angular (conector), ambas de codificação A e com 4 contatos dourados. Cabo de 5 m, 4 x 0,34 mm². Limites informados: < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. A pinagem não está especificada nos dados fornecidos; confirme-a nos documentos dos equipamentos conectados.

Processo Não se aplica: trata-se de um cabo de ligação elétrica com conexões M12, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12 de codificação A, 4 contatos e requisitos elétricos dentro dos limites do cabo	✓	A configuração de conexão e os limites elétricos informados são compatíveis; confirme a pinagem no datasheet do equipamento.
Conexão que exige outra codificação M12 ou quantidade diferente de contatos	✗	O cabo está especificado com codificação A e 4 contatos.
Instalação com tensão acima de < 250 V AC ou < 300 V DC, ou carga acima de 4 A	✗	Esses valores excedem os limites elétricos publicados para o produto.
Aplicação móvel dentro de 0 a 100 °C, respeitando o raio mínimo de curvatura indicado	✓	A ficha informa faixa de temperatura móvel de 0 a 100 °C e raio mínimo de flexão de 10 vezes o diâmetro do cabo.
Aplicação móvel abaixo de 0 °C	✗	A faixa de temperatura ambiente móvel informada começa em 0 °C.
Ambiente úmido e higiênico na indústria de alimentos	✓	Essa aplicação é indicada na descrição do fabricante; o produto também tem graus de proteção IP65, IP67, IP68 e IP69K.

INSTALAÇÃO

Como instalar o Cabo de Ligação ifm EVF667, 5 m, M12 reto/angular, IP69K

Confirme que as duas interfaces do equipamento são M12, codificação A e 4 contatos, e valide a pinagem nos documentos dos dispositivos.
Verifique se a tensão e a carga da instalação permanecem dentro dos limites especificados para o cabo.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Posicione o soquete reto e o conector angular sem torcer o cabo nem forçar os conectores.
Aperte as conexões dentro das faixas indicadas: 0,6 a 1,5 Nm no soquete e 0,6 a 1,2 Nm no conector.
Em instalação flexível, mantenha raio de curvatura mínimo de 10 vezes o diâmetro do cabo e confira as condições ambientais e de movimento no datasheet.

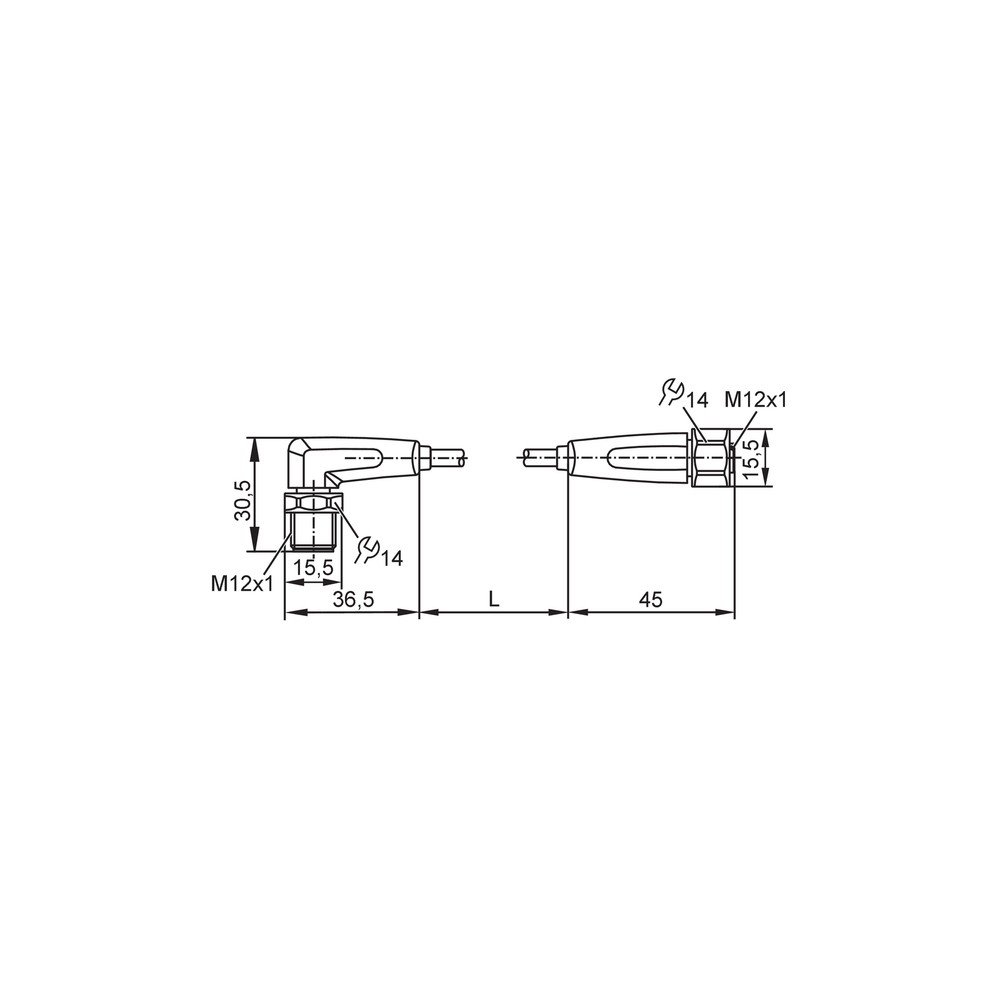

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não estabelece sinal ou alimentação.	Conexão incompatível, contato mal acoplado ou pinagem divergente entre os equipamentos.	Confirme codificação, número de contatos e pinagem nos documentos dos dispositivos; inspecione o acoplamento das conexões M12.
A conexão apresenta interrupções durante o movimento do cabo.	Flexão abaixo do raio mínimo especificado, torção ou esforço mecânico no percurso.	Inspecione o trajeto e meça o raio de curvatura; compare com o mínimo de 10 vezes o diâmetro do cabo e confira se há torção.
Há falha ou aquecimento no circuito conectado.	Tensão ou corrente acima dos limites especificados, ou conexão elétrica inadequada.	Meça as condições do circuito e confira se a tensão está dentro dos limites e a carga total não ultrapassa 4 A; valide também a pinagem.
Há umidade na conexão ou falha após limpeza do equipamento.	Acoplamento incompleto, vedação ou superfície de conexão danificada, ou condição de uso incompatível com a montagem especificada.	Com o circuito desenergizado, verifique o acoplamento, a condição visível da vedação e das superfícies de contato e compare a instalação com os requisitos de proteção do datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do EVF667 em português (Datasheet) Desenho em escala do EVF667 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF667 e para que serve?

É um cabo de ligação ifm de 5 m com conexões M12, uma reta e outra angular. O fabricante o indica para áreas úmidas e higiênicas na indústria de alimentos.

Quais conexões e contatos ele tem?

Possui um soquete M12 reto e um conector M12 angular, ambos com codificação A e 4 contatos. A pinagem deve ser conferida nos documentos dos equipamentos conectados.

O cabo serve para qualquer conector M12?

Não: a configuração informada é M12, codificação A, com 4 contatos, e um lado reto e outro angular. Para outras codificações, quantidades de contatos ou arranjos, verifique outra configuração.

Posso usar o EVF667 em uma aplicação móvel abaixo de 0 °C?

A ficha não indica essa condição para aplicação móvel: a faixa móvel especificada é de 0 a 100 °C. Para uso não móvel, a faixa ambiente informada é de -25 a 100 °C.

O que verificar se o equipamento não recebe sinal depois da instalação?

Confira primeiro o acoplamento das conexões e a compatibilidade da pinagem dos dois equipamentos. A ficha do cabo não fornece um esquema de pinagem, então consulte os documentos dos dispositivos.

O cabo falha quando se movimenta; o que devo inspecionar antes de substituí-lo?

Verifique se há torção ou flexão abaixo do raio mínimo de 10 vezes o diâmetro do cabo. Confira também se as condições de movimento estão dentro dos parâmetros publicados no datasheet.

Devo escolher este cabo ou um modelo de comprimento diferente?

Escolha o EVF667 quando 5 m forem suficientes e forem necessárias as conexões reta e angular especificadas. Se o percurso exigir outro comprimento ou outro arranjo, selecione uma configuração correspondente e confirme seus dados no catálogo ifm.

É possível comprar o cabo separado, sem formar um kit?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. Portanto, os dados disponíveis descrevem o cabo como unidade, não como kit de componentes.

Que cuidados devo ter ao instalar o EVF667?

Alinhe os conectores sem forçar ou torcer o cabo e respeite as faixas de torque especificadas para cada extremidade. Em aplicação flexível, mantenha o raio mínimo indicado.

O que acompanha o produto?

A ficha informa uma peça por embalagem e não relaciona acessórios adicionais. Consulte o datasheet para detalhes técnicos da configuração.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração dos conectores M12, que deve corresponder à interface do dispositivo conectado. (Ref.: conexão M12, codificação A)

IP69K

Grau de proteção listado para o produto; a condição efetiva depende da montagem e do uso conforme as instruções do fabricante. (Ref.: grau de proteção IP69K)

MPPE

Material indicado para o cabo de ligação. (Ref.: material do cabo MPPE)

Raio de flexão

Raio mínimo de curvatura especificado para aplicação flexível, calculado como múltiplo do diâmetro do cabo. (Ref.: mínimo de 10 x diâmetro do cabo)

Capacidade de carga total

Limite de corrente total informado para a aplicação elétrica do cabo. (Ref.: 4 A)
