Cabo de Ligação IFM EVF663 20m - Aço Inox Higiênico

Pré-visualizar: EVF663 IFM - Cabo de Ligação IFM Indústria Alimentícia 20m M12 Aço Inox

EVF663 IFM - Cabo de Ligação IFM Indústria Alimentícia 20m M12 Aço Inox

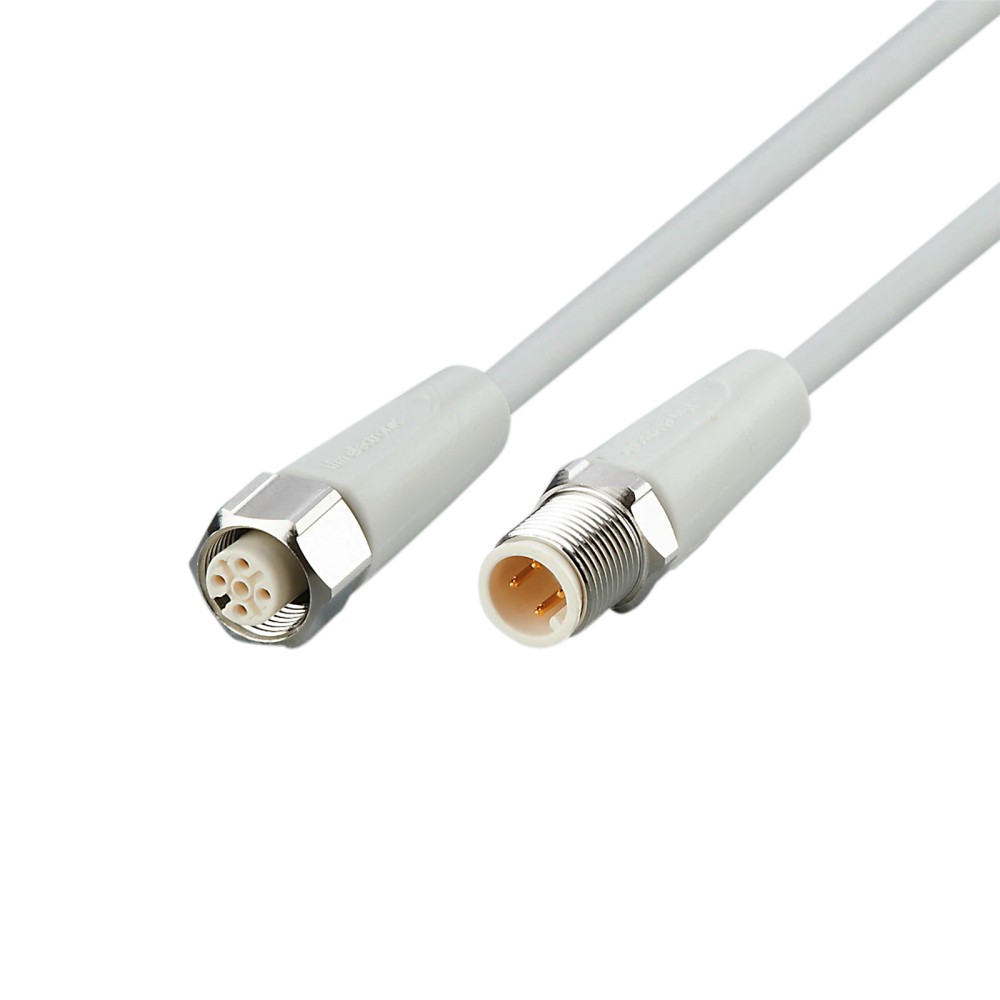

Imagem meramente ilustrativa

R$ 711,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF663
EAN: 4021179349383
NCM do produto: 85444200

Destaques do Produto Comprimento 20 m...mais

Fechar menu

Saiba mais sobre: "EVF663 IFM - Cabo de Ligação IFM Indústria Alimentícia 20m M12 Aço Inox"

Destaques do Produto

Comprimento

20 m

Conector

M12 reto, codificação A, 4 contatos

Limite elétrico

< 250 V AC / < 300 V DC; capacidade de carga total de 4 A

Proteção

IP65, IP67, IP68 e IP69K

Revestimento

MPPE, sem silicone e sem halogênio

Aplicação indicada na ficha

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF663 IFM — Cabo de Ligação para Indústria Alimentícia, M12, 20 m, aço inoxidável

O EVF663 é um cabo de ligação IFM para conectar dispositivos com conexão M12 em aplicações de automação. Possui 20 m de comprimento, conector M12 reto de 4 contatos com codificação A e contatos dourados. O cabo é revestido em MPPE, não contém silicone nem halogênio e apresenta graus de proteção IP65, IP67, IP68 e IP69K. A ficha indica uso em áreas úmidas e higiênicas da indústria de alimentos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Comprimento	20 m
Conexão	1 conector M12 reto, codificação A, 4 contatos
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Material do cabo	MPPE, sem halogênio; Ø 4,9 mm
Grau de proteção	IP65, IP67, IP68 e IP69K
Material do bloqueio	Aço inoxidável 1.4404 (316L)
Temperatura ambiente	-25...100 °C; cULus: até 65 °C
Raio de flexão em aplicação flexível	Mín. 10 × diâmetro do cabo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de automação em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação indicada na ficha.
Conexões que aceitem M12 reto, codificação A, 4 contatos, e cujos requisitos elétricos estejam dentro dos limites especificados.
Instalações que necessitem de cabo de 20 m e de proteção IP indicada para as condições de montagem.

⚠ Considere outro se precisa de:

Não selecione para uma conexão que exija codificação, orientação ou número de contatos diferentes sem confirmar a compatibilidade elétrica e mecânica do equipamento conectado.
Não exceda a tensão de operação especificada nem a capacidade de carga total de 4 A.
Em aplicação flexível, não use raio de curvatura inferior ao mínimo indicado de 10 vezes o diâmetro do cabo.

APLICAÇÕES E USO

Aplicação indicada na ficha: conexão de dispositivos em áreas úmidas e higiênicas da indústria de alimentos. Verifique que a conexão M12, a pinagem e os limites elétricos atendam ao dispositivo conectado.
Em instalação flexível, considere o raio mínimo de curvatura especificado. A ficha informa movimento de até 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; essas condições devem ser respeitadas.
Os graus IP65, IP67, IP68 e IP69K constam na ficha. A proteção efetiva depende da montagem correta e das condições de instalação.

COMO ESCOLHER

Antes de comprar o EVF663 IFM — Cabo de Ligação para Indústria Alimentícia, M12, 20 m, aço inoxidável, verifique estes pontos:

Escolha o EVF663 quando

A instalação requerer cabo de 20 m, conector M12 reto com codificação A e 4 contatos, e os limites elétricos, de proteção e ambientais informados forem atendidos.

Verifique outra configuração quando

O equipamento exigir outro comprimento, formato ou codificação do conector, número de contatos, ou condições elétricas fora dos limites indicados. Confirme a pinagem necessária com a documentação do equipamento antes da ligação.

Considere as condições de movimento

Para instalação flexível, respeite raio mínimo de curvatura de 10 × o diâmetro do cabo. A ficha também indica velocidade máxima de movimento de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação informada na ficha do produto.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada na ficha.
Marca	IFM	Fabricante informado no anúncio.
Modelo / SKU	EVF663	Identificação do produto.
Part number	EVF663	Código informado nos dados prioritários do anúncio.
GTIN	4021179349383	Identificador comercial informado no anúncio.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites especificados para operação.
Capacidade de carga total	4 A	Limite de carga total informado na ficha.
Classe de proteção	II	Classificação indicada na ficha técnica.

Conexões elétricas
Conexão elétrica — cabo	20 m; MPPE; sem halogênio; cinza; Ø 4,9 mm; 4 × 0,34 mm² (42 × Ø 0,1 mm)	Construção e dimensões informadas para o cabo.
Conexão elétrica — conector	1 × M12, reto; codificação A; 4 contatos dourados	Configuração do conector informada na ficha.
Corpo do conector	PP, sem halogênio	Material indicado para o corpo do conector.
Bloqueio do conector	1.4404 (aço inoxidável / 316L)	Material indicado para o sistema de bloqueio.
Material da vedação	EPDM	Material da vedação informado na ficha.
Torque máximo de aperto — conector	0,6...1,2 Nm	Limite indicado para a conexão elétrica do conector.
Torque máximo de aperto — soquete	0,6...1,5 Nm	Limite indicado para a conexão elétrica do soquete.
Contatos	Banhados a ouro	Acabamento dos contatos especificado na ficha.

Materiais e características construtivas
Material do cabo	MPPE	Material de revestimento informado para o cabo.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada para o cabo; o corpo do conector também é indicado como sem halogênio.
Material do invólucro	PP, sem halogênio	Material informado para o invólucro do conector.
Material da porca / bloqueio	1.4404 (aço inoxidável / 316L)	Material indicado para o bloqueio metálico.
Peso	625,2 g	Valor informado no conjunto de dados do produto.

Proteção e condições ambientais
Grau de proteção	IP65; IP67; IP68; IP69K	Graus de proteção informados na ficha; a montagem correta é necessária para manter a vedação.
Temperatura ambiente	-25...100 °C; cULus: até 65 °C	Faixa de temperatura indicada, com limite específico para cULus.
Temperatura ambiente em movimento	0...100 °C	Faixa informada para condição móvel.
Temperatura de armazenamento	-25...55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa informada para armazenamento.
Outras condições climáticas para armazenamento	1K22 / DIN 60721-3-1	Referência ambiental de armazenamento declarada na ficha.

Dados mecânicos e movimento
Comprimento do cabo	20 m	Comprimento nominal indicado no anúncio.
Diâmetro do cabo	4,9 mm	Diâmetro especificado para o cabo.
Raio de flexão em aplicação flexível	Mín. 10 × diâmetro do cabo	Raio mínimo indicado para a instalação em aplicação flexível.
Ciclos de curvatura	> 1 milhão	Valor de ciclos indicado na ficha; condições de ensaio não detalhadas nos dados fornecidos.
Esforço de torção	± 180 °/m	Valor especificado para esforço de torção.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite informado com as condições de deslocamento e aceleração especificadas.

COMPATIBILIDADE

Comunicação

• A ficha identifica um cabo passivo com conector M12 de codificação A e 4 contatos; não especifica protocolo de comunicação.

Conexões

Elétrica Um conector M12 reto, codificação A, com 4 contatos dourados. Cabo de 20 m, MPPE, 4 × 0,34 mm²; tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. A compatibilidade elétrica depende da pinagem e dos requisitos do dispositivo conectado, que devem ser confirmados na documentação correspondente.

Processo Não aplicável: trata-se de um cabo elétrico com conector M12, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com entrada M12, codificação A, 4 contatos e requisitos elétricos dentro dos limites da ficha	✓	A configuração do conector e os limites elétricos correspondem aos dados informados; a pinagem do equipamento ainda deve ser conferida.
Equipamento que exige outro tipo de codificação ou número de contatos	✗	A ficha especifica M12, codificação A, com 4 contatos; não há evidência de compatibilidade com outras configurações.
Circuito com tensão ou carga acima dos limites especificados	✗	A tensão de operação é < 250 V AC / < 300 V DC e a capacidade de carga total é 4 A.
Aplicação em área úmida ou higiênica na indústria de alimentos	✓	Essa aplicação é indicada na ficha; a adequação final depende também da instalação e das condições de uso.
Instalação flexível com raio de curvatura inferior a 10 × o diâmetro do cabo	✗	O raio mínimo indicado para aplicação flexível é 10 vezes o diâmetro do cabo.

INSTALAÇÃO

Como instalar o EVF663 IFM — Cabo de Ligação para Indústria Alimentícia, M12, 20 m, aço inoxidável

Confirme no datasheet do equipamento conectado a codificação, a pinagem e a função de cada um dos 4 contatos M12.
Verifique se a tensão e a carga do circuito permanecem dentro dos limites especificados para o cabo.
Inspecione o cabo, o conector e a vedação antes da instalação; não utilize componentes danificados.
Conecte o M12 reto alinhando corretamente as partes e evitando forçar ou cruzar a rosca.
Aperte a conexão respeitando o torque máximo indicado para a interface correspondente: conector ou soquete.
Disponha o cabo sem exceder o raio mínimo de curvatura em aplicação flexível e confira a fixação e a vedação após a montagem.

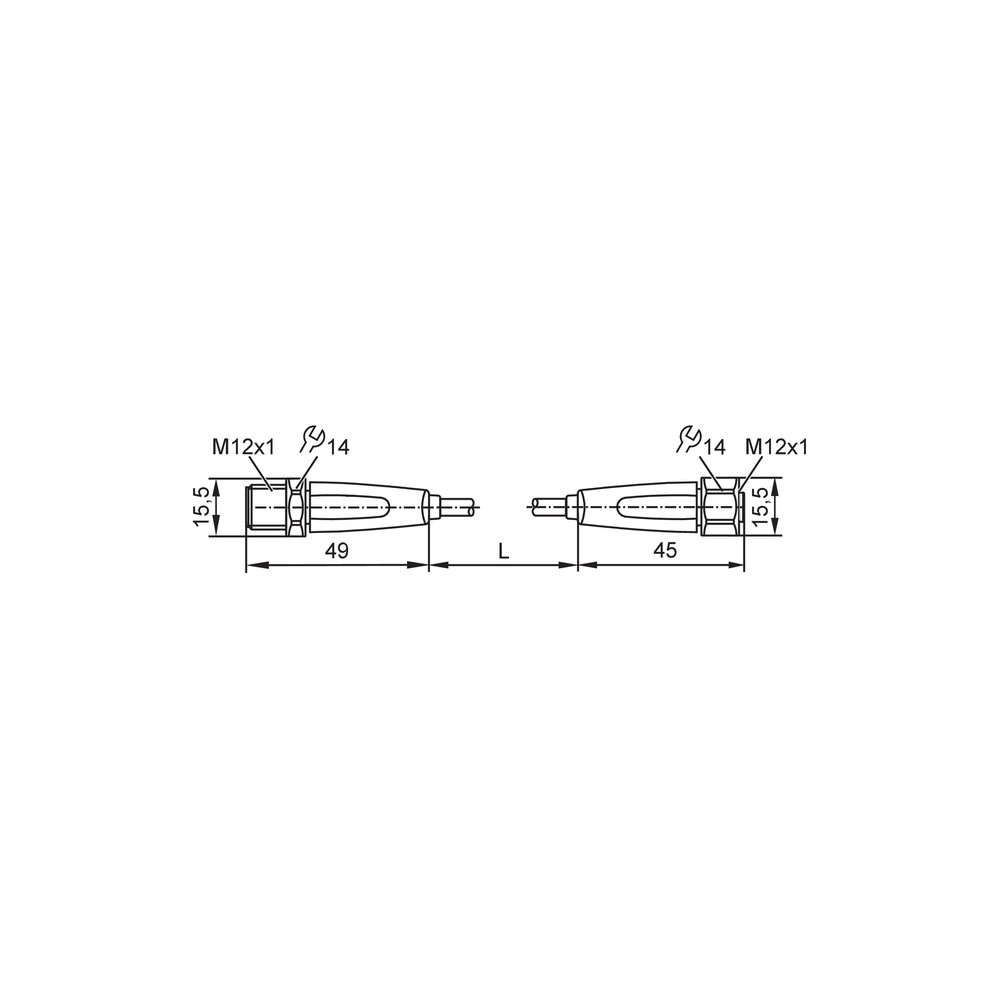

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não comunica.	Conector não totalmente acoplado, pinagem incompatível ou circuito fora dos limites elétricos do cabo.	Confirme o encaixe, compare a pinagem dos equipamentos com a documentação e meça tensão e carga do circuito.
Há interrupções quando o cabo se movimenta.	Dano no cabo ou instalação com raio de curvatura abaixo do mínimo indicado.	Inspecione o trajeto e a cobertura do cabo; verifique o raio de curvatura e a continuidade elétrica.
A conexão apresenta umidade ou perda de vedação.	Acoplamento incompleto, vedação danificada ou montagem incorreta da interface.	Desenergize o circuito, inspecione a vedação e o conector e confira o acoplamento e o torque aplicável.
O conector não acopla corretamente ao dispositivo.	Interface incompatível, por exemplo, codificação ou configuração diferente da M12 A de 4 contatos.	Confira a codificação, o número de contatos e a configuração mecânica do conector do dispositivo antes de tentar conectar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF663 — PT-BR (Datasheet) Desenho em escala EVF663 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF663 e para que serve?

É um cabo de ligação IFM de 20 m com conector M12 reto, codificação A, de 4 contatos. A ficha indica seu uso em áreas úmidas e higiênicas da indústria de alimentos.

Com quais conectores e requisitos elétricos ele pode ser usado?

A ficha especifica um conector M12 reto, codificação A, com 4 contatos, tensão inferior a 250 V AC ou 300 V DC e carga total de 4 A. Confirme também a pinagem e os requisitos do dispositivo conectado.

O que acompanha a compra?

A ficha informa uma peça por embalagem e descreve o cabo EVF663. Não há acessórios adicionais listados.

Ele serve para uma conexão M12 com codificação diferente de A?

A ficha especifica codificação A; não declara compatibilidade com outras codificações. Verifique a interface do equipamento antes de selecionar o cabo.

Posso usar este cabo em um circuito acima de 4 A?

Não, a capacidade de carga total indicada é 4 A. Não utilize o cabo acima desse limite.

O equipamento não liga depois da instalação; o que devo verificar antes de trocar o cabo?

Confira se o conector está completamente acoplado e se a pinagem corresponde à do equipamento. Em seguida, verifique a tensão e a carga do circuito contra os limites especificados.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é dano por curvatura ou movimento fora das condições de instalação. Inspecione o cabo e confira o raio de curvatura e as condições de movimento indicadas na ficha.

Devo escolher este cabo ou um modelo de outro comprimento?

Escolha o EVF663 se 20 m atenderem ao trajeto e se a conexão e os limites elétricos forem compatíveis. Se precisar de outro comprimento, selecione uma versão cuja ficha confirme esse requisito.

Como devo apertar e posicionar o conector na instalação?

Alinhe o conector antes de rosquear e evite forçar a conexão. Respeite o torque especificado para a interface e, em aplicação flexível, mantenha o raio mínimo indicado no datasheet.

Como confirmar a vedação depois de conectar o cabo?

Verifique o acoplamento completo e inspecione a vedação e as superfícies de conexão. A ficha lista graus de proteção IP, mas a montagem correta é necessária para manter a proteção.

GLOSSÁRIO TÉCNICO

M12 codificação A

Configuração de conexão M12 especificada para o conector do cabo; a compatibilidade de pinagem deve ser conferida com o dispositivo conectado. (Ref.: conexão elétrica — conector: M12, codificação A, 4 contatos)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de elementos, conforme a condição correspondente indicada pela ficha. (Ref.: IP65, IP67, IP68 e IP69K)

MPPE

Material especificado para o revestimento do cabo. (Ref.: material do cabo: MPPE)

Raio de flexão

Raio mínimo de curvatura indicado para o cabo em aplicação flexível. (Ref.: mínimo de 10 × o diâmetro do cabo)

Codificação do conector

Característica de configuração mecânica da interface M12 que deve corresponder à conexão do dispositivo; não determina, por si só, a pinagem elétrica. (Ref.: conector M12 reto, codificação A, 4 contatos)
