Cabo de Ligação IFM EVF624 - 2m Codificação L IP69K

Pré-visualizar: EVF624 IFM - Cabo de Ligação IFM Indústria Alimentícia 2m Codificação L IP69K

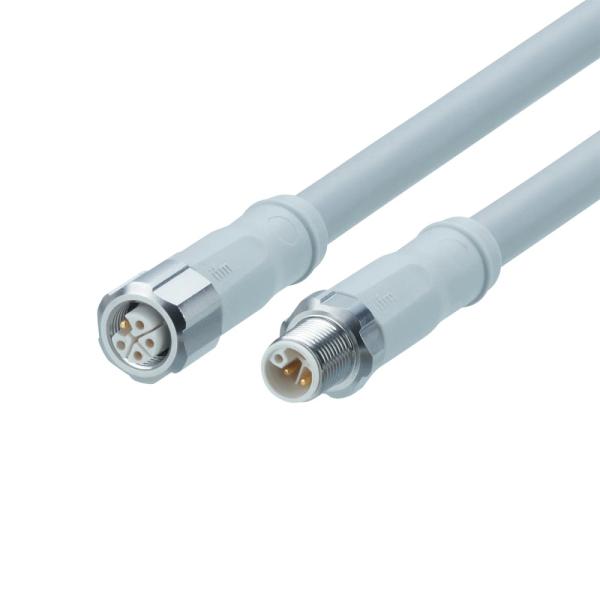

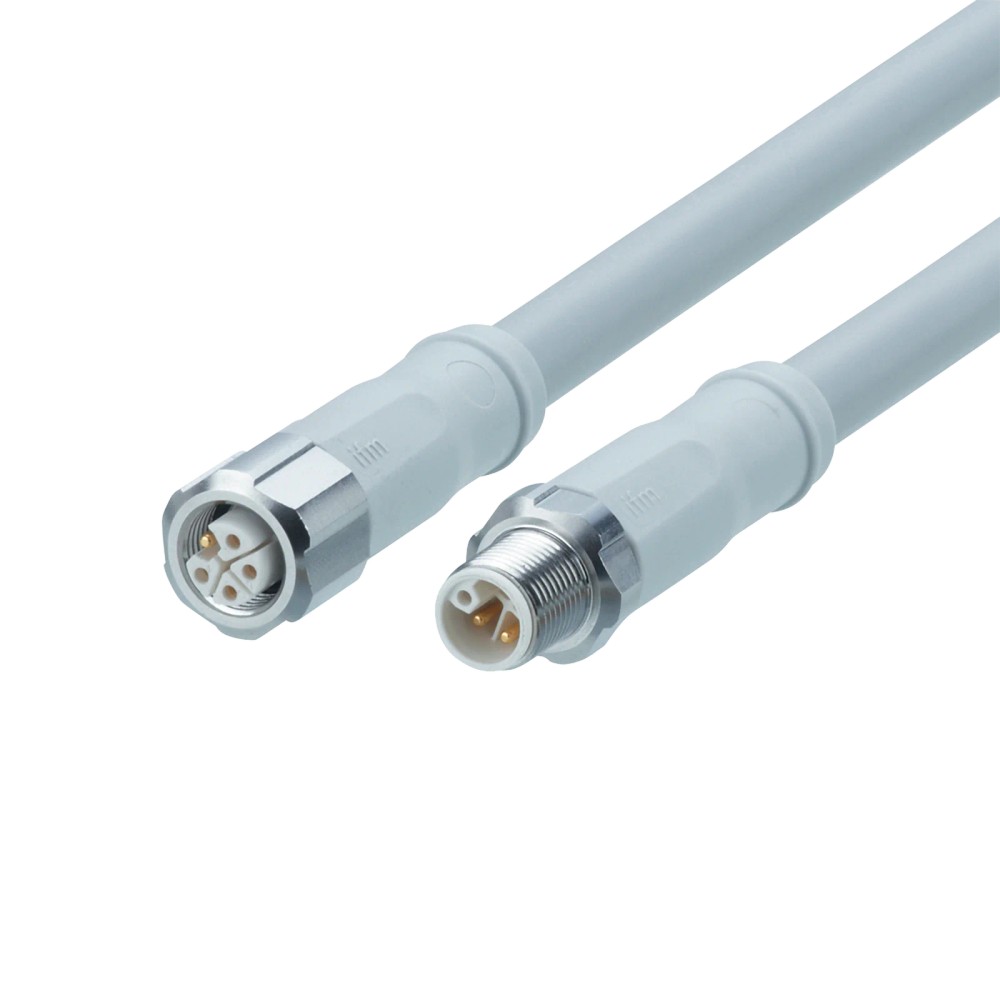

EVF624 IFM - Cabo de Ligação IFM Indústria Alimentícia 2m Codificação L IP69K

Imagem meramente ilustrativa

R$ 985,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF624
EAN: 4021179332378
NCM do produto: 85444200

Destaques do Produto Comprimento 2 metros...mais

Fechar menu

Saiba mais sobre: "EVF624 IFM - Cabo de Ligação IFM Indústria Alimentícia 2m Codificação L IP69K"

Destaques do Produto

Comprimento

2 metros

Tipo de Conexão

M12 codificação L

Corrente Máxima

16 A

Grau de Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF624 IFM - Cabo de Ligação IFM Indústria Alimentícia 2m Codificação L IP69K

O EVF624 é um cabo de energia industrial com codificação L, projetado para alimentar módulos de campo em ambientes agressivos, como a indústria alimentícia. Com 2 metros de comprimento e grau de proteção IP69K, oferece excelente resistência à umidade e corrosão. Destaca-se por seus contatos banhados a ouro e construção livre de halogênio, garantindo alta durabilidade e segurança operacional.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF624
Marca	IFM
Comprimento	2 m
Material de revestimento	MPPE
Grau de Proteção	IP65, IP67, IP69K
Corrente	16 A
Codificação	L
Material da porca	Aço inoxidável 1.4404
Ciclos de curvatura	> 1 Mio.

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria alimentícia (locais úmidos)
Alimentação de módulos de campo
Ambientes com exigência de vedação IP69K
Aplicações que exigem cabos livres de silicone e halogênio

⚠ Considere outro se precisa de:

Aplicações com temperatura ambiente acima de 65 °C (limite cULus)
Correntes superiores a 16 A
Tensões superiores a 63 V DC
Raio de curvatura menor que 10x o diâmetro do cabo (101 mm)

APLICAÇÕES E USO

Alimentação de módulos de campo em máquinas de processamento de alimentos.
Instalações em ambientes com limpeza frequente por jatos de alta pressão.
Sistemas automatizados onde a integridade da conexão contra fluidos é crítica.
Conexões de energia que exigem conformidade com normas sanitárias rigorosas.

COMO ESCOLHER

Antes de comprar o EVF624 IFM - Cabo de Ligação IFM Indústria Alimentícia 2m Codificação L IP69K, verifique estes pontos:

Quando escolher este cabo

Utilize o EVF624 quando houver necessidade de alimentação de potência (codificação L) em ambientes com exposição a fluidos de limpeza, lavagem de alta pressão (IP69K) e exigência de materiais em aço inox (316L) e ausência de halogênio.

Quando buscar outra opção

Busque cabos com codificações diferentes (A, B, D) se o objetivo for transmissão de dados ou sinais de sensores, pois a codificação L é restrita para energia. Se a temperatura ambiente exceder 100°C (ou 65°C para certificação cULus), este modelo não é indicado.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Aplicação	Locais úmidos e indústria alimentícia	Ambiente de operação ideal para o material de construção

Dados elétricos
Tensão de operação	63 V DC	Limite máximo de isolação elétrica
Capacidade de carga total	16 A	Limite máximo de corrente suportada pelo condutor

Condições ambientais
Grau de proteção	IP 65, IP 67, IP 69K	Níveis de estanqueidade contra fluidos e poeira
Temperatura ambiente	-25...100 °C	Faixa de operação térmica permitida
Umidade de armazenamento	10...100 %	Condições ambientais de estoque

Dados mecânicos
Material do invólucro	PP	Material externo do corpo do conector
Material da porca	1.4404 (aço inoxidável / 316L)	Material de fixação resistente à corrosão
Material da vedação	EPDM	Composição da junta de vedação
Comprimento	2 m	Dimensão física do cabo

COMPATIBILIDADE

Comunicação

• Codificação L (Alimentação DC)

Conexões

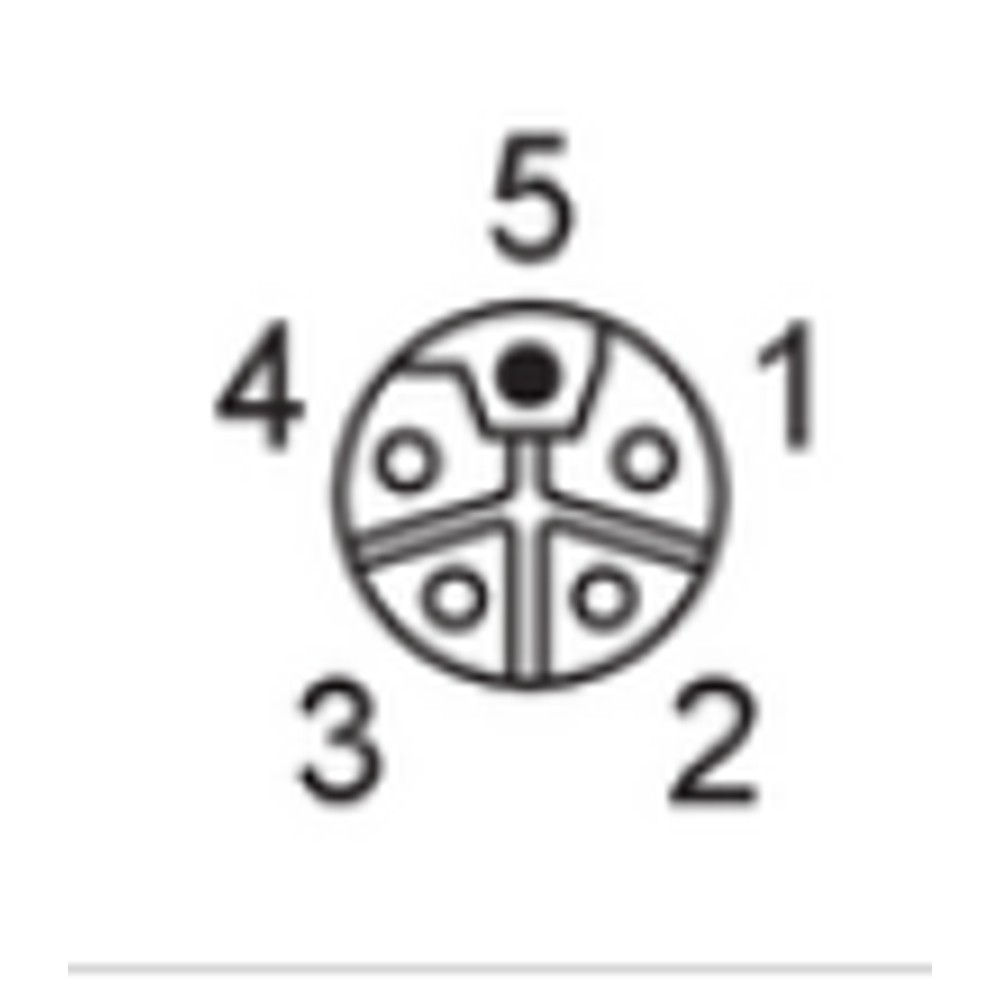

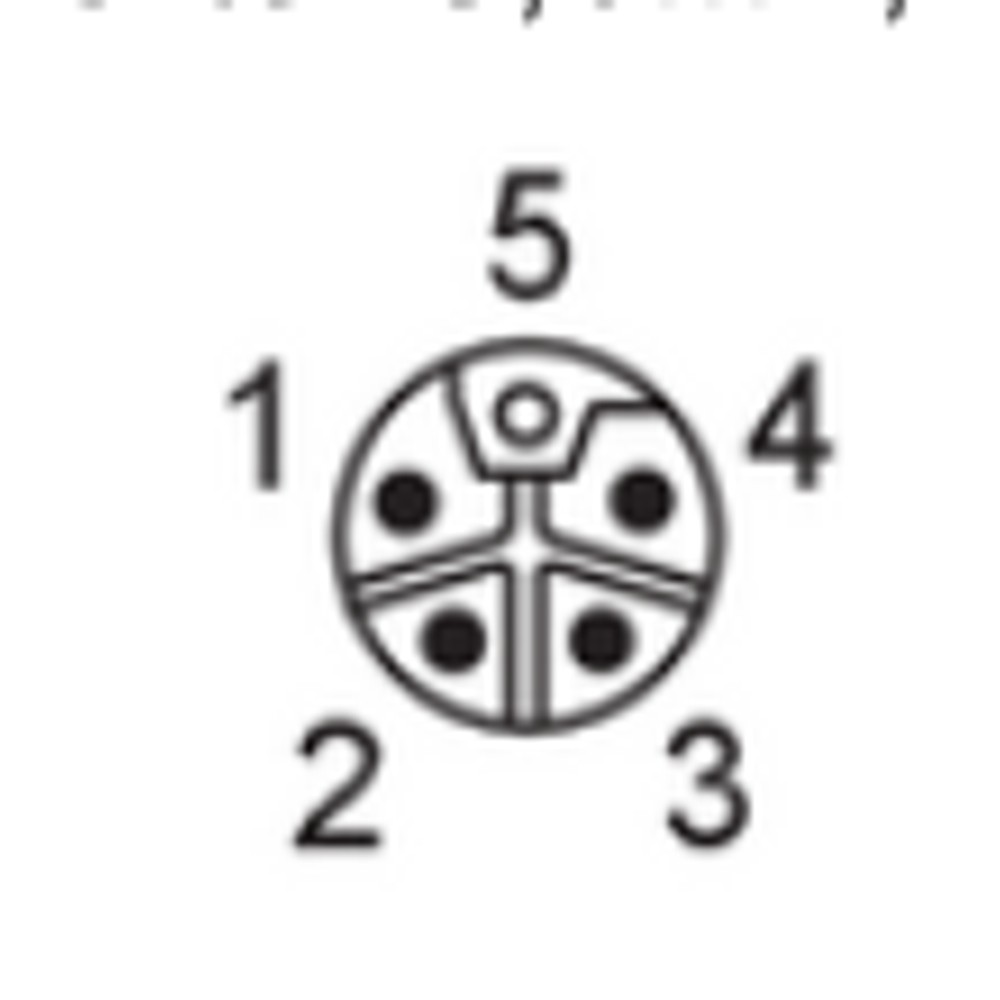

Elétrica 1 x M12 reto, 5 polos

Processo 1 x M12 reto

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Alimentação de módulos I/O em ambientes de lavagem de alta pressão	✓	O produto possui proteção IP69K e corpo resistente, ideal para higienização rigorosa.
Ambientes com vapores de silicone ou halogênio	✓	O cabo é fabricado com materiais livres de silicone e halogênio, prevenindo contaminação cruzada.
Transmissão de dados via IO-Link	✗	A codificação L é exclusiva para alimentação de energia; não é compatível com portas de dados que requerem codificação A.

INSTALAÇÃO

Como instalar o EVF624 IFM - Cabo de Ligação IFM Indústria Alimentícia 2m Codificação L IP69K

Verifique a compatibilidade do dispositivo receptor (socket M12 codificação L).
Limpe os contatos do conector para garantir a conexão elétrica.
Insira o conector M12 fêmea no dispositivo ou macho conforme necessário.
Rosqueie manualmente a porca de travamento em aço inox.
Aplique um torque entre 0,6 e 1,2 Nm para garantir a vedação estanque.
Certifique-se de que o cabo não sofra tração excessiva durante a operação.

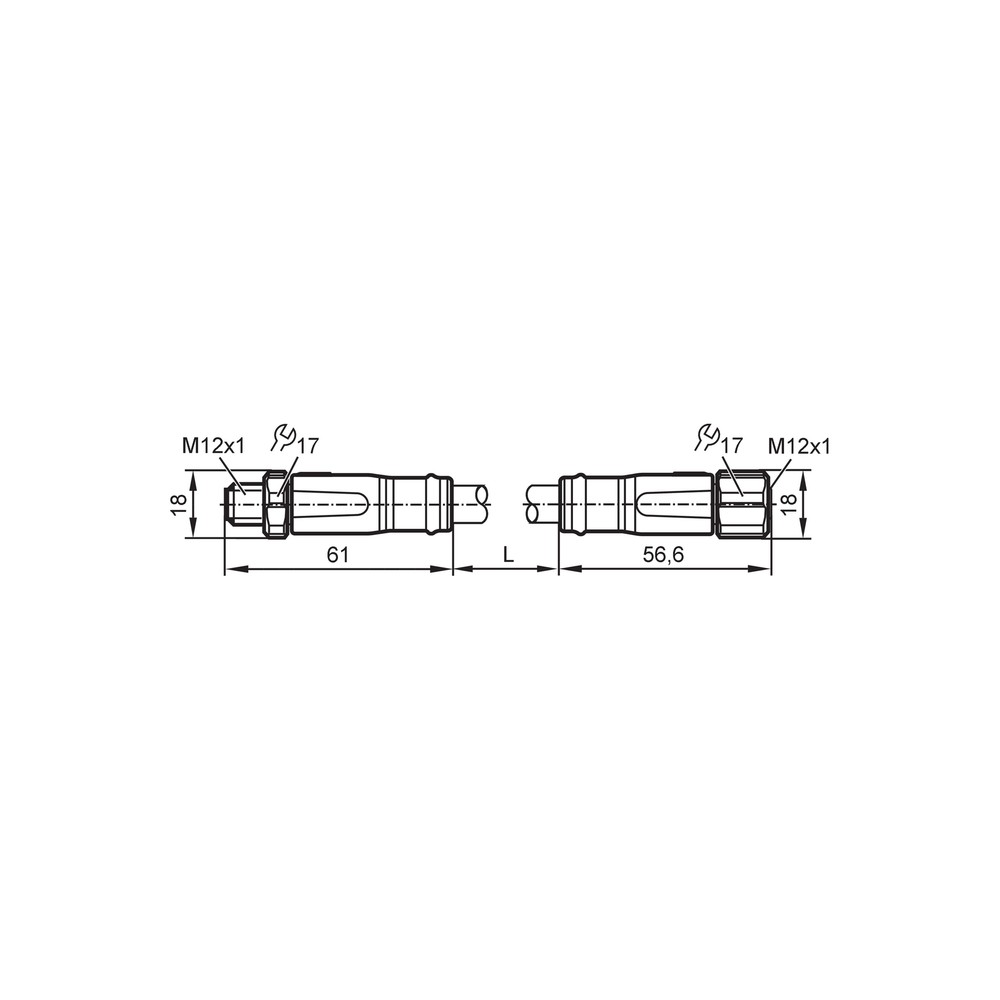

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade no conector (oxidação).	Torque de aperto fora da especificação (0,6 a 1,2 Nm), resultando em vedação insuficiente.	Inspecionar a junta de vedação EPDM quanto a rasgos ou deformações.
Quebra interna dos condutores do cabo.	Raio de curvatura inferior ao permitido (mín. 10 x diâmetro).	Realizar teste de continuidade elétrica no cabo esticado.
Degradação térmica do isolamento ou superaquecimento.	Sobrecarga de corrente (acima de 16 A) ou temperatura ambiente acima do limite (65 °C cULus).	Verificar se as condições operacionais estão dentro dos limites da folha de dados.
Dano ao corpo do conector (PP) ou travamento da rosca.	Acúmulo de contaminantes químicos ou corrosão por agentes de limpeza inadequados.	Limpar os contatos e verificar se o material do invólucro não apresenta esbranquiçamento.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação IFM EVF624 e qual sua principal finalidade?

O EVF624 é um cabo de ligação de energia com codificação L, projetado para aplicações industriais exigentes. Ele é ideal para alimentar módulos de campo em ambientes que requerem alta proteção contra entrada de líquidos e contaminantes.

O que acompanha o cabo de ligação EVF624 no fornecimento?

Este cabo acompanha um conector M12 fêmea e um conector M12 macho, ambos retos, e possui 2 metros de comprimento com revestimento em MPPE.

Existem restrições de uso para este cabo de ligação?

Este cabo não deve ser utilizado em aplicações que excedam a corrente nominal de 16 A ou em tensões superiores a 63 V DC.

O produto pode ser usado em ambientes de alta temperatura?

O cabo não é adequado para aplicações com temperaturas ambientes que excedam 65 °C, conforme a certificação cULus.

Como diagnosticar falhas de conexão no cabo?

Sintomas comuns incluem falha na transmissão de energia ou interrupções intermitentes. Verifique se o torque de aperto está entre 0,6 e 1,2 Nm e inspecione a integridade da vedação EPDM.

O que verificar se o cabo apresentar falha de continuidade?

A causa mais comum é a instalação incorreta ou torque de aperto inadequado, resultando em entrada de umidade. Verifique se os conectores M12 estão limpos e corretamente rosqueados.

Este cabo é melhor que um cabo de rede padrão para a indústria alimentícia?

O EVF624 é uma solução robusta com codificação L, superior a cabos padrão de uso geral em ambientes com necessidade de proteção IP69K. Ele é otimizado especificamente para a indústria alimentícia devido aos seus materiais resistentes.

Devo comprar este cabo como parte de um kit ou avulso?

Sim, este cabo é uma peça unitária pronta para uso. Para sistemas extensos, a seleção deve considerar a necessidade de múltiplas unidades para interconexão de módulos de campo.

Quais os cuidados necessários na instalação do cabo?

A instalação exige o alinhamento correto dos pinos e o uso de torque de aperto entre 0,6 e 1,2 Nm para garantir a vedação IP69K. Evite dobras acentuadas próximas ao conector que superem o raio de flexão mínimo.

Qual a procedência deste cabo de ligação?

Este cabo é original IFM Electronic, desenvolvido com materiais livres de silicone e halogênio para conformidade com normas de higiene industrial. A procedência é garantida pelo canal oficial de distribuição.

GLOSSÁRIO TÉCNICO

Codificação L

Padrão de conector M12 utilizado para alimentação de dispositivos DC, evitando conexões incorretas com cabos de sinal ou dados.

IP69K

Grau de proteção que indica resistência à entrada de poeira e proteção contra jatos de água de alta pressão e temperatura (Ref.: DIN 40050-9).

MPPE

Polifenileno Éter modificado, material utilizado no revestimento do cabo por oferecer alta resistência química e térmica (Ref.: Ficha técnica).

1.4404

Aço inoxidável (316L) utilizado nos componentes metálicos do conector, garantindo alta resistência à corrosão (Ref.: ASTM A240).

Sem halogênio

Material de construção do cabo que não libera gases tóxicos em caso de combustão, essencial para segurança em certas plantas industriais.
