Cabo de Ligação IFM EVF622 - Codificação L IP69K

Pré-visualizar: EVF622 IFM - Cabo de Ligação IFM Indústria Alimentícia 0,5m Codificação L IP69K

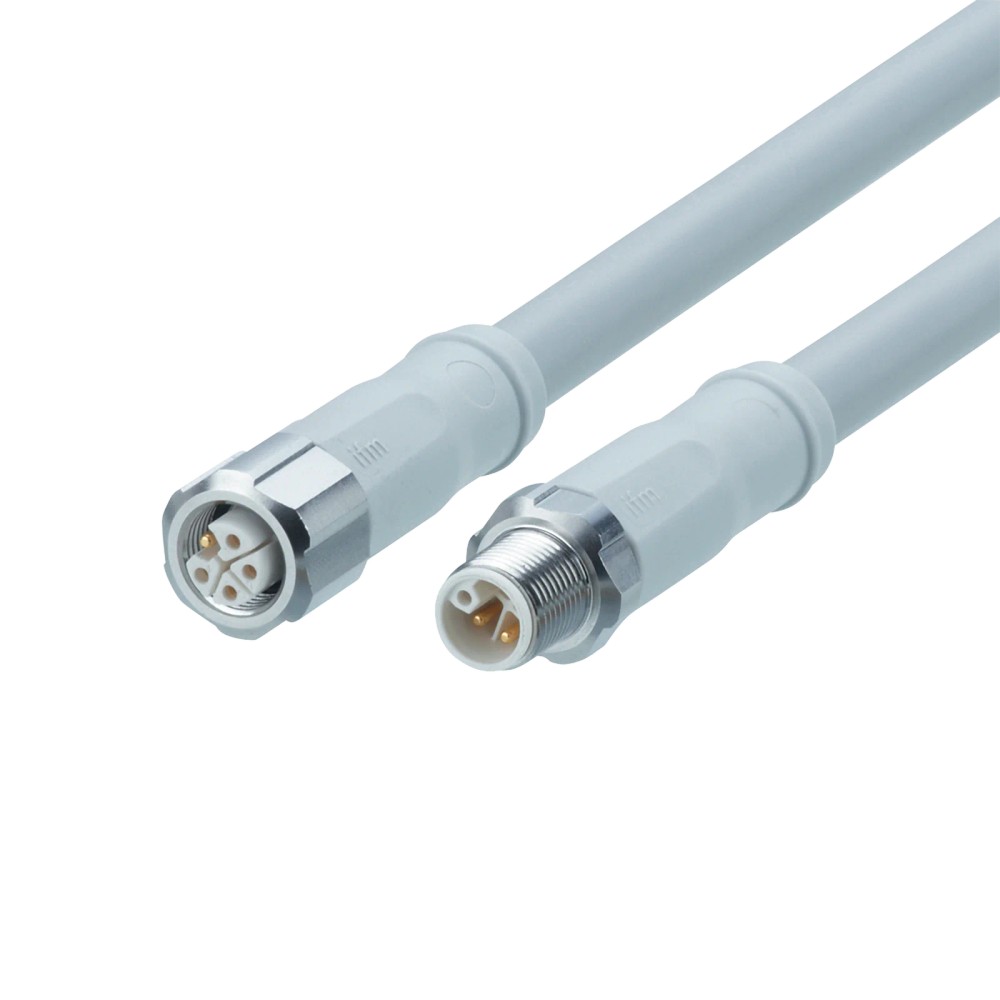

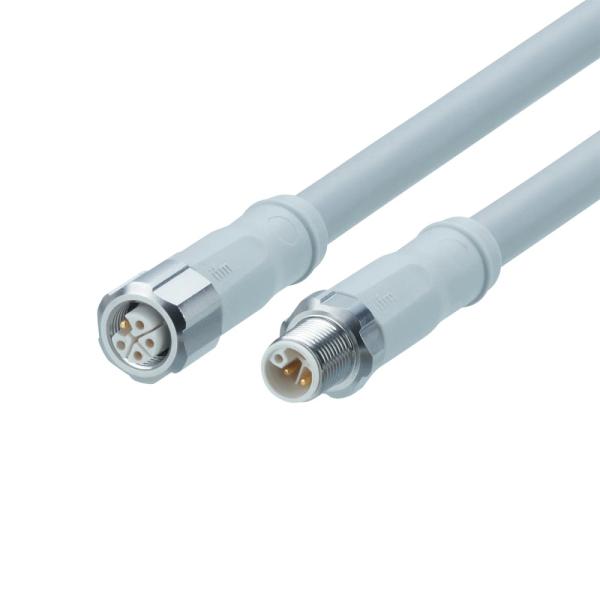

EVF622 IFM - Cabo de Ligação IFM Indústria Alimentícia 0,5m Codificação L IP69K

Imagem meramente ilustrativa

R$ 860,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF622
EAN: 4021179332354
NCM do produto: 85444200

Destaques do Produto Comprimento 0,5 m...mais

Fechar menu

Saiba mais sobre: "EVF622 IFM - Cabo de Ligação IFM Indústria Alimentícia 0,5m Codificação L IP69K"

Destaques do Produto

Comprimento

0,5 m

Codificação

Conexão

M12 reto, 5 contatos

Proteção

IP65, IP67 e IP69K

Capacidade de carga total

16 A

Material do cabo

MPPE

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Consulte as condições comerciais e de atendimento com a Melhor Indústria.

Sobre o Cabo de Ligação IFM EVF622, M12 reto, codificação L, 0,5 m, IP65/IP67/IP69K

O IFM EVF622 é um cabo de energia para ligação em aplicações de automação, incluindo locais úmidos e indústria alimentícia. Possui conectores M12 retos de 5 contatos com codificação L e comprimento de 0,5 m. O cabo é de MPPE, sem silicone e sem halogênio, com proteção IP65, IP67 e IP69K indicada na ficha do produto.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF622
Tipo	Cabo de energia, codificação L
Comprimento	0,5 m
Conexões	1 x M12 reto em cada extremidade; 5 contatos
Grau de proteção	IP65, IP67 e IP69K
Material do cabo	MPPE
Seção e composição	5 x 2,5 mm² (141 x Ø 0,15 mm)
Capacidade de carga total	16 A
Tensão de operação	63 V DC
Temperatura ambiente	-25 a 100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ligação de energia em sistemas que utilizem conexão M12 reta, codificação L, com 5 contatos e requisitos elétricos compatíveis com os limites especificados.
Instalações em locais úmidos e aplicações na indústria alimentícia, conforme aplicação declarada pelo fabricante.
Aplicações que requeiram cabo de 0,5 m e os graus de proteção indicados na ficha técnica.

⚠ Considere outro se precisa de:

Não selecione sem confirmar que os conectores do equipamento e da alimentação são M12 com codificação L e correspondem mecanicamente aos conectores do cabo.
Não use quando a tensão, a corrente total ou a temperatura de operação excederem os limites especificados para o cabo.
Não presuma que o grau IP, por si só, confirme compatibilidade com qualquer produto químico, procedimento de limpeza ou condição de processo; consulte o datasheet para validar essas condições.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante em locais úmidos e na indústria alimentícia, respeitando a faixa de temperatura ambiente de -25 a 100 °C e os graus de proteção especificados.
Ligação de energia em instalações que necessitem de cabo de 0,5 m com conectores M12 retos, codificação L e 5 contatos, desde que a interface do equipamento corresponda.
Uso em deslocamento flexível apenas considerando o raio mínimo declarado de 10 vezes o diâmetro do cabo e as condições de movimento especificadas pelo fabricante.
A adequação a produtos químicos, detergentes ou métodos específicos de limpeza não é estabelecida pelos dados fornecidos; validar com o fabricante antes da aplicação.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVF622, M12 reto, codificação L, 0,5 m, IP65/IP67/IP69K, verifique estes pontos:

Escolha o EVF622 quando

A aplicação exigir cabo de energia de 0,5 m, codificação L, conectores M12 retos de 5 contatos e operação dentro dos limites elétricos, ambientais e de proteção informados.

Verifique outra configuração quando

O equipamento exigir comprimento diferente, outra codificação ou conexão que não corresponda mecanicamente ao M12 reto de 5 contatos. Compare também tensão, corrente, temperatura e condições ambientais com o datasheet antes de especificar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / ifm electronic	Identificação do fabricante conforme dados do produto.
Modelo	EVF622	Código do produto.
Tipo de produto	Cabo de ligação; cabo de energia	Uso declarado para ligação elétrica.
Aplicação indicada	Locais úmidos e indústria alimentícia	Aplicações informadas na ficha do produto.
Categoria	Tecnologia de conexão	Classificação do produto.
SKU / part number	EVF622	Identificação comercial informada no anúncio.
GTIN	4021179332354	Identificador comercial do produto.
NCM	8544.42.00	Classificação fiscal informada no conjunto de dados.

Dados elétricos
Tensão de operação	63 V DC	Valor de operação declarado; não exceder.
Capacidade de carga total	16 A	Limite de carga total informado; não interpretar como corrente por contato.
Classe de proteção elétrica	III	Classe declarada na ficha.
Contatos	5, banhados a ouro	Quantidade e acabamento indicados para os conectores.

Conexões elétricas

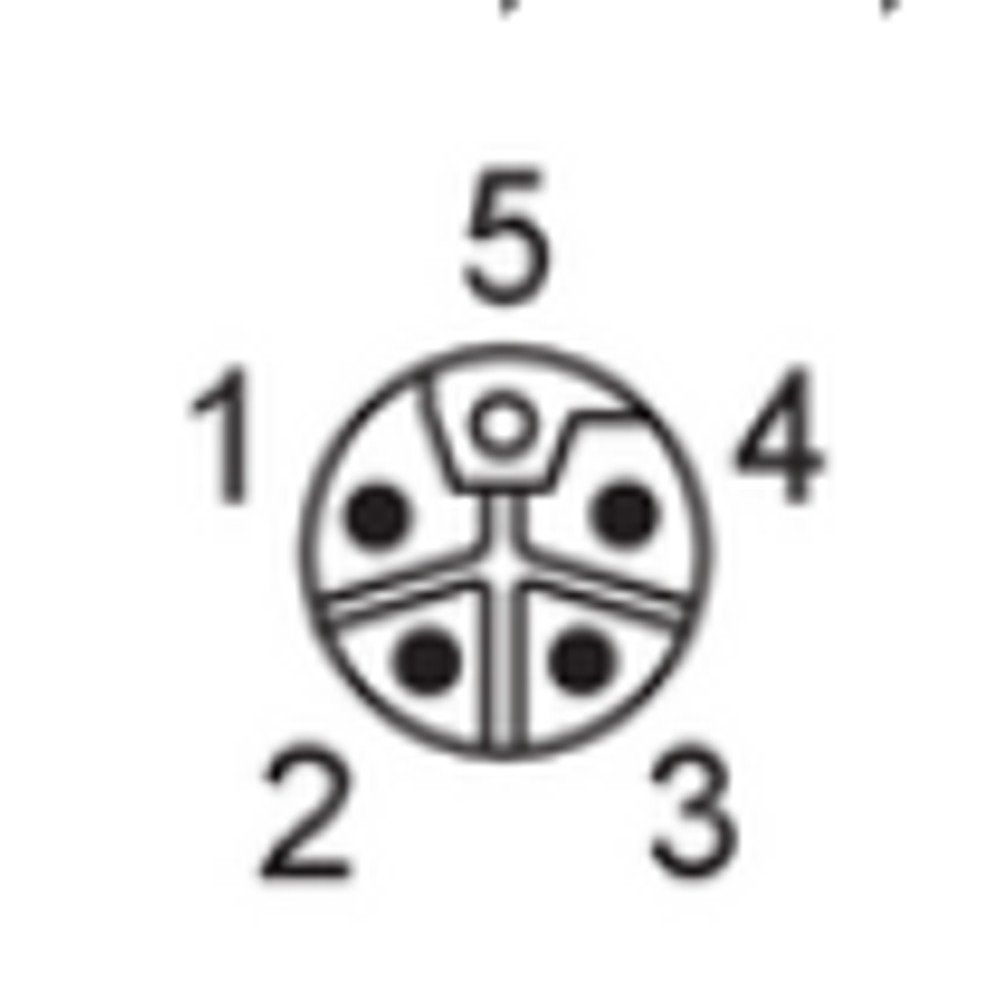

Conector	1 x M12, reto, codificação L, 5 contatos	Configuração informada para a conexão elétrica do conector.

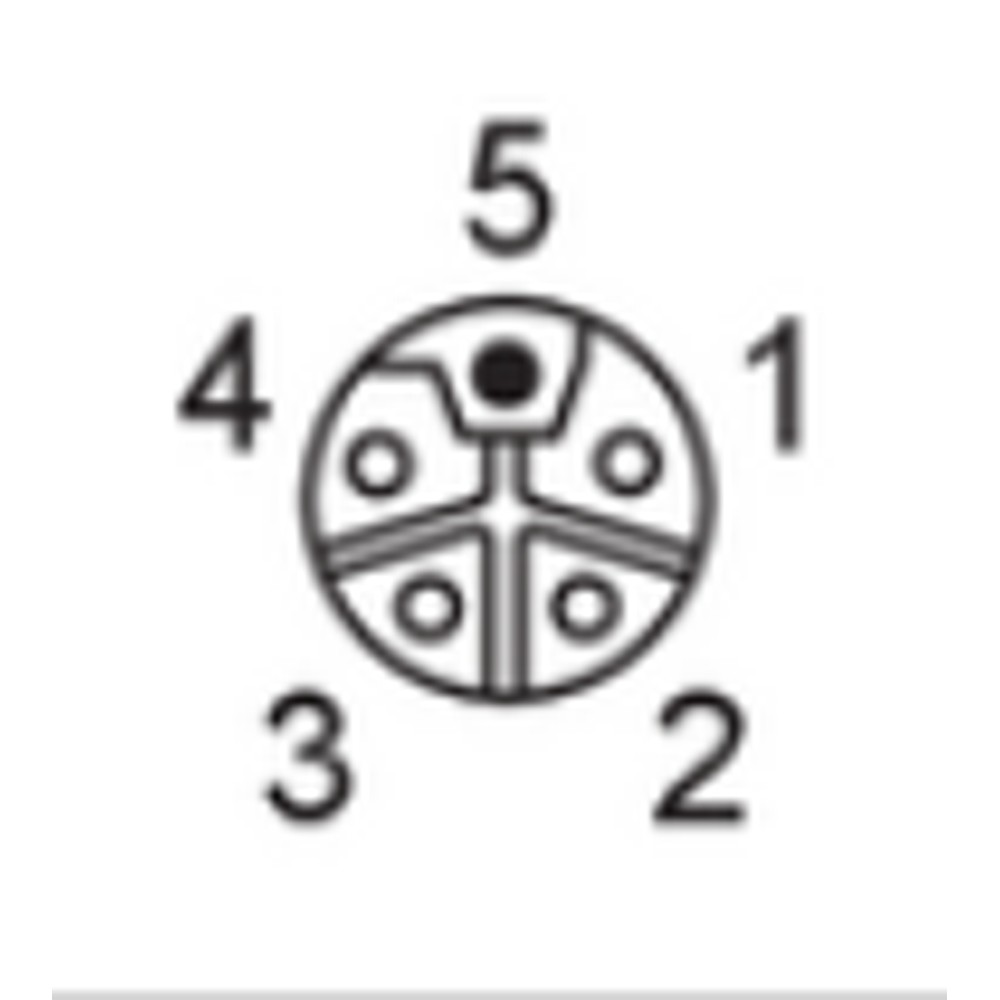

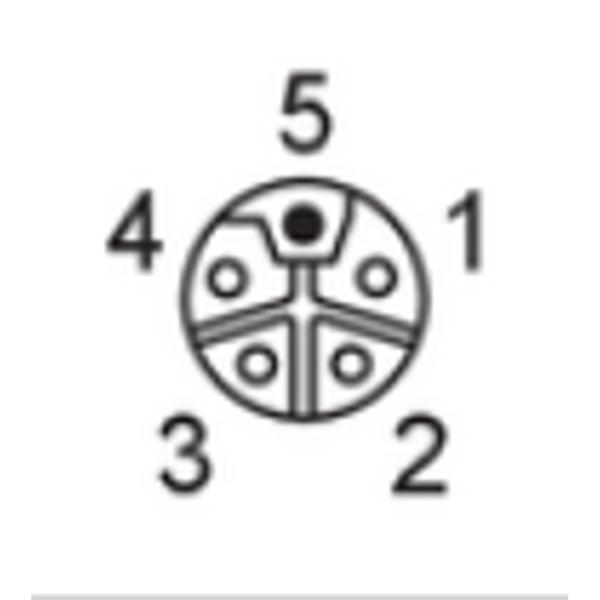

Soquete	1 x M12, reto, codificação L, 5 contatos	Configuração informada para a conexão elétrica do soquete.
Corpo dos conectores	PP, cinza	Material e cor declarados para conector e soquete.
Bloqueio	Aço inoxidável 1.4404 / 316L	Material indicado para o mecanismo de bloqueio.
Vedação	EPDM	Material da vedação especificado.
Torque máximo de aperto	0,6 a 1,2 Nm	Faixa indicada para o aperto das conexões; seguir o valor aplicável à instalação.

Dados do cabo
Comprimento	0,5 m	Comprimento nominal do cabo.
Material de isolamento	MPPE	Material declarado para o cabo.
Construção	5 x 2,5 mm² (141 x Ø 0,15 mm)	Composição informada para os condutores.
Diâmetro externo	Ø 10,1 mm	Dimensão declarada para o cabo.
Cor	Cinza	Cor informada para o cabo.
Sem silicone	Sim	Característica declarada pelo fabricante.
Sem halogênio	Sim	Característica declarada pelo fabricante.
Raio mínimo de curvatura em aplicação flexível	10 x diâmetro do cabo	Raio mínimo informado para aplicação flexível; considerar o diâmetro externo especificado.
Ciclos de curvatura	> 1 milhão	Valor informado para ciclos de curvatura.
Esforço de torção	±180°/m	Valor de torção declarado.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica declarada para o movimento do cabo.
Tolerâncias para dobras e deslocamentos	Sim	Característica especial indicada na ficha.

Condições ambientais e proteção
Grau de proteção	IP65, IP67 e IP69K	Graus de proteção declarados; a aplicação deve respeitar as condições de ensaio e uso do fabricante.
Temperatura ambiente	-25 a 100 °C	Faixa de temperatura de operação informada.
Limite cULus de temperatura ambiente	Até 65 °C	Observação específica da ficha para cULus.
Temperatura de armazenamento	-25 a 55 °C	Faixa informada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa declarada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência de condição climática informada para armazenamento.

Dados mecânicos e materiais
Material do invólucro	PP	Material declarado para o invólucro dos conectores.
Material da porca / bloqueio	1.4404, aço inoxidável / 316L	Material informado para o bloqueio.
Material da vedação	EPDM	Material especificado para a vedação.
Peso	150,15 g	Peso informado no conjunto de dados do produto.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
Acessórios incluídos	Não especificados	A ficha não informa acessórios fornecidos com o cabo.

COMPATIBILIDADE

Comunicação

Conexões

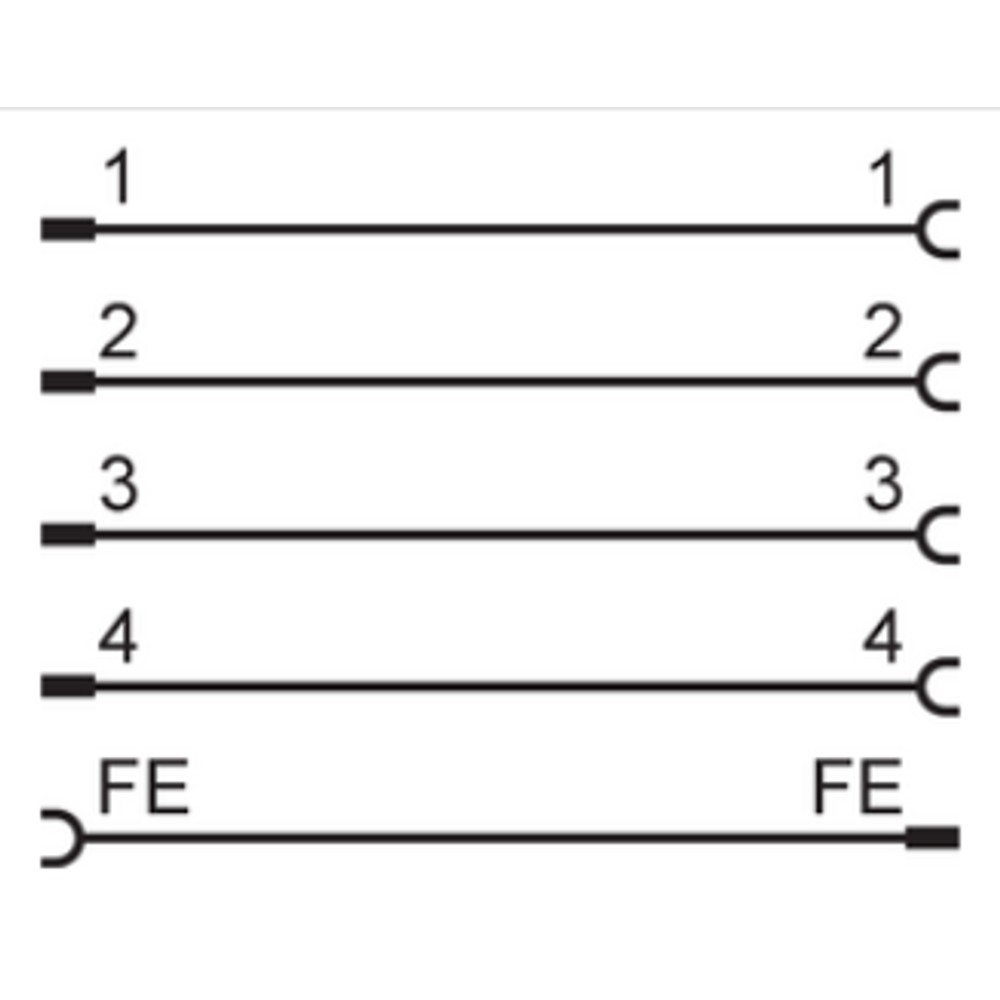

Elétrica Cabo de energia com conexão M12 reta, codificação L e 5 contatos em cada extremidade. A ficha informa tensão de operação de 63 V DC e capacidade de carga total de 16 A. A compatibilidade elétrica depende da correspondência dos contatos e dos limites elétricos do equipamento conectado; a ficha não identifica protocolos de comunicação.

Processo Não possui conexão de processo informada. As conexões descritas são elétricas: M12 reto, codificação L.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12 reta, codificação L e 5 contatos, instalado dentro dos limites elétricos e ambientais informados	✓	Corresponde ao tipo de conexão e à codificação declarados para o cabo; confirme também a atribuição dos contatos no datasheet do equipamento.
Equipamento que exija conexão M12 com outra codificação ou número de contatos diferente	✗	A conexão informada para o EVF622 é M12 reta, codificação L, com 5 contatos; não há evidência de compatibilidade mecânica ou elétrica com outras configurações.
Aplicação acima de 63 V DC ou com carga total acima de 16 A	✗	A ficha informa 63 V DC de tensão de operação e 16 A de capacidade de carga total; não exceda esses valores.
Aplicação em local úmido ou na indústria alimentícia, dentro dos limites e condições definidos pelo fabricante	✓	Esses contextos de aplicação são declarados para o produto; a proteção indicada é IP65, IP67 e IP69K, sem implicar compatibilidade universal com agentes de limpeza.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVF622, M12 reto, codificação L, 0,5 m, IP65/IP67/IP69K

Confirme no equipamento a correspondência mecânica dos conectores M12 retos, da codificação L e dos 5 contatos.
Verifique a atribuição de contatos e a compatibilidade elétrica no datasheet do equipamento conectado; não deduza pinagem apenas pela codificação.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione conectores, vedação e cabo; não instale se houver dano visível ou contaminação nas superfícies de conexão.
Aperte as conexões dentro da faixa de torque informada de 0,6 a 1,2 Nm, respeitando as instruções do equipamento.
Em aplicação flexível, respeite o raio mínimo de curvatura e as condições de movimento especificadas para o cabo.

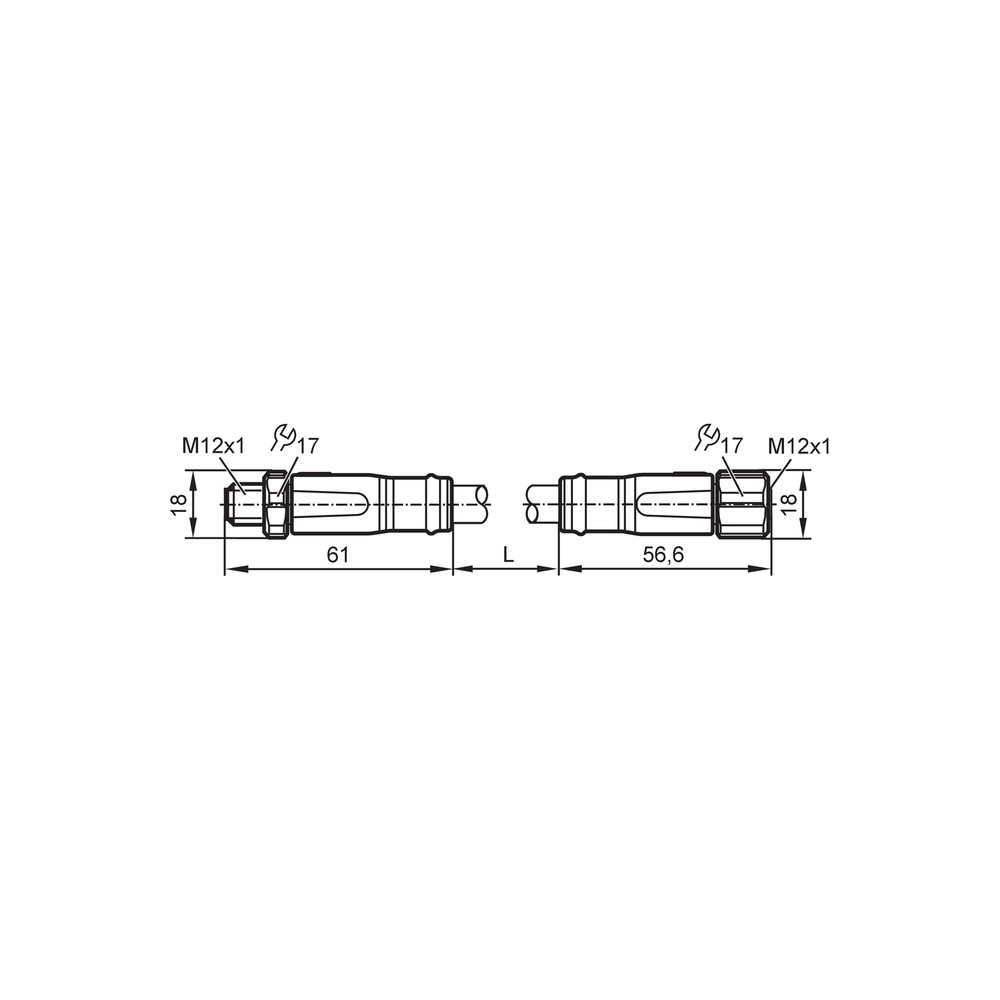

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O conjunto não conecta ou o acoplamento não fecha corretamente.	Codificação, tipo de conector ou geometria da interface do equipamento não correspondem ao M12 reto com codificação L.	Compare a codificação, o número de contatos e a geometria das duas interfaces com as especificações do equipamento, sem forçar o acoplamento.
A alimentação não chega ao equipamento.	Conexão incompleta, atribuição de contatos incompatível ou interrupção no cabo/circuito.	Desenergize o circuito, confira o assentamento dos conectores e valide a atribuição dos contatos no datasheet; teste a continuidade com procedimento apropriado.
A conexão apresenta aquecimento ou interrupções sob carga.	Carga total acima do limite informado, contato mal assentado ou conexão com aperto inadequado.	Verifique a carga do circuito em relação ao limite de 16 A, inspecione os contatos e confira o aperto dentro da faixa especificada.
Há entrada de umidade na conexão ou falha após flexão.	Conector danificado, vedação comprometida ou cabo instalado com curvatura inferior ao mínimo especificado.	Inspecione a vedação e o cabo, confirme a instalação e o raio de curvatura; substitua o cabo se houver dano. Não atribua a falha apenas ao grau IP.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF622 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF622 e para que serve?

É um cabo de energia de 0,5 m com conexões M12 retas e codificação L. A ficha indica aplicação em locais úmidos e na indústria alimentícia.

Quais são as conexões e características elétricas do cabo?

O produto tem M12 reto, codificação L e 5 contatos em cada extremidade. A ficha informa 63 V DC e capacidade de carga total de 16 A; confirme a atribuição de contatos com o datasheet do equipamento.

O produto acompanha algum acessório?

A ficha informa uma peça por embalagem, mas não especifica acessórios incluídos. Não considere acessórios adicionais como parte do fornecimento sem confirmação do vendedor.

Posso conectar o EVF622 a uma interface M12 com outra codificação?

A compatibilidade não é estabelecida para outras codificações: o EVF622 é especificado com codificação L. Confirme a codificação e a configuração mecânica antes de conectar.

Este cabo serve para uma aplicação acima de 63 V DC ou 16 A?

Não conforme os limites informados na ficha, que especifica 63 V DC e 16 A de capacidade de carga total. Se a aplicação ultrapassar qualquer um desses valores, selecione uma solução cuja ficha cubra os requisitos.

O grau IP69K significa que posso usar qualquer produto de limpeza?

Não é possível concluir isso apenas pelo grau de proteção. A ficha não especifica compatibilidade química com detergentes ou agentes de limpeza; consulte o fabricante para validar o processo.

O equipamento não recebe alimentação; o que devo verificar antes de trocar o cabo?

Confira se os conectores estão totalmente acoplados e se a codificação e a atribuição dos contatos correspondem ao equipamento. Com o circuito desenergizado, verifique também continuidade e condição dos contatos.

A conexão falha quando o cabo se movimenta; qual pode ser a causa?

Uma curvatura inferior ao mínimo especificado ou dano no cabo pode contribuir para a falha. Inspecione o trecho móvel e compare a instalação com as condições de curvatura e movimento indicadas na ficha.

Como devo instalar e apertar os conectores?

Alinhe as conexões sem forçar e aperte dentro da faixa indicada de 0,6 a 1,2 Nm. Desenergize o circuito durante a conexão e confirme a pinagem no datasheet do equipamento.

Como escolher entre o EVF622 e outro cabo?

Escolha o EVF622 se comprimento, codificação, conectores e limites elétricos corresponderem à aplicação. Busque outra configuração quando for necessário comprimento ou interface diferente, ou quando os requisitos excederem os limites especificados.

GLOSSÁRIO TÉCNICO

Codificação L

Configuração de chaveamento do conector M12 que deve corresponder à interface do equipamento. (Ref.: codificação L)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de elementos, conforme as condições aplicáveis. (Ref.: IP65, IP67 e IP69K)

Raio mínimo de curvatura

Menor raio indicado para curvar o cabo em aplicação flexível sem ultrapassar a condição especificada. (Ref.: mínimo de 10 x diâmetro do cabo)

Capacidade de carga total

Limite de corrente total informado para a aplicação do cabo; não representa necessariamente um valor por contato. (Ref.: 16 A)

MPPE

Material indicado para o cabo na ficha do produto. (Ref.: material de isolamento MPPE)
